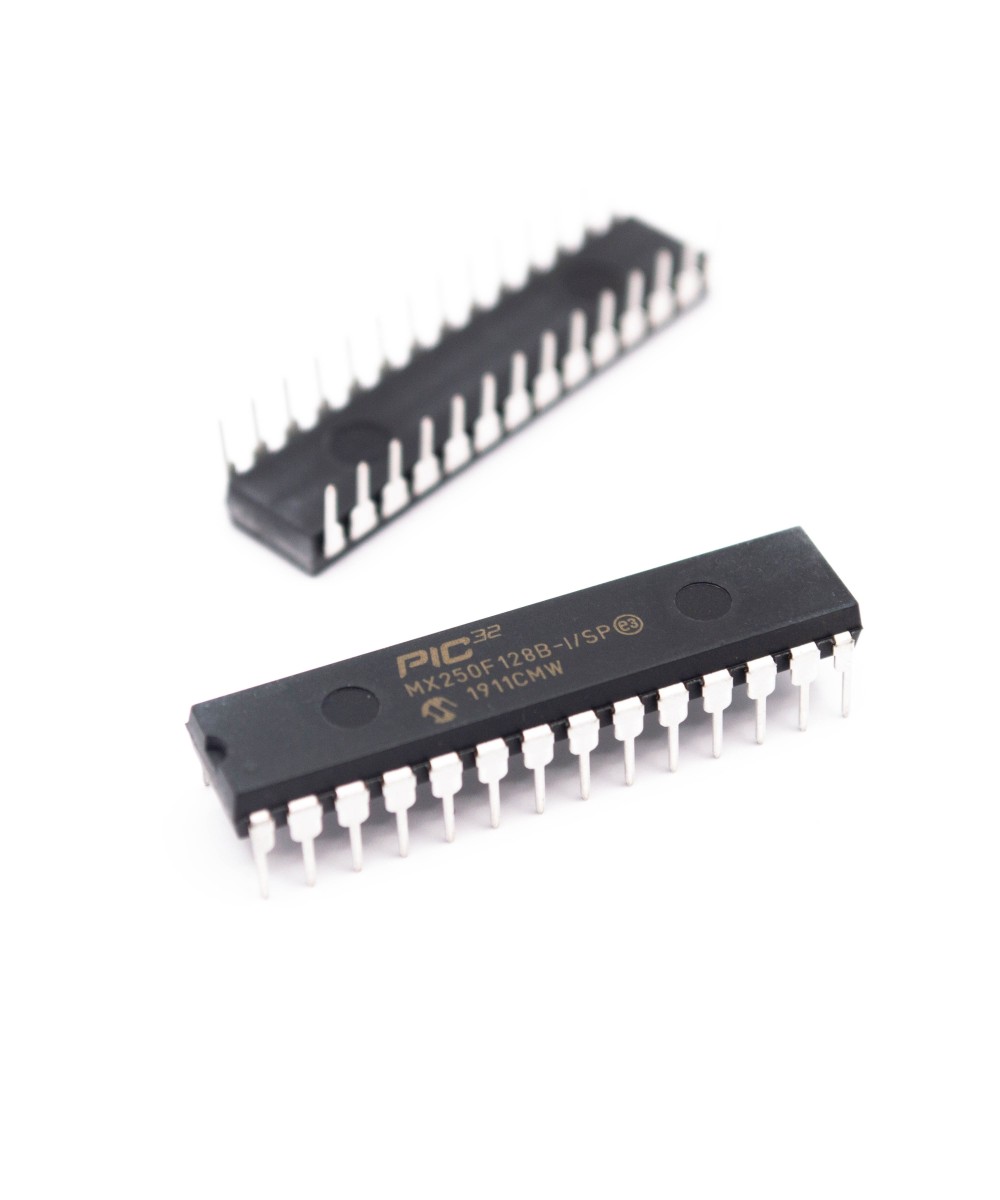

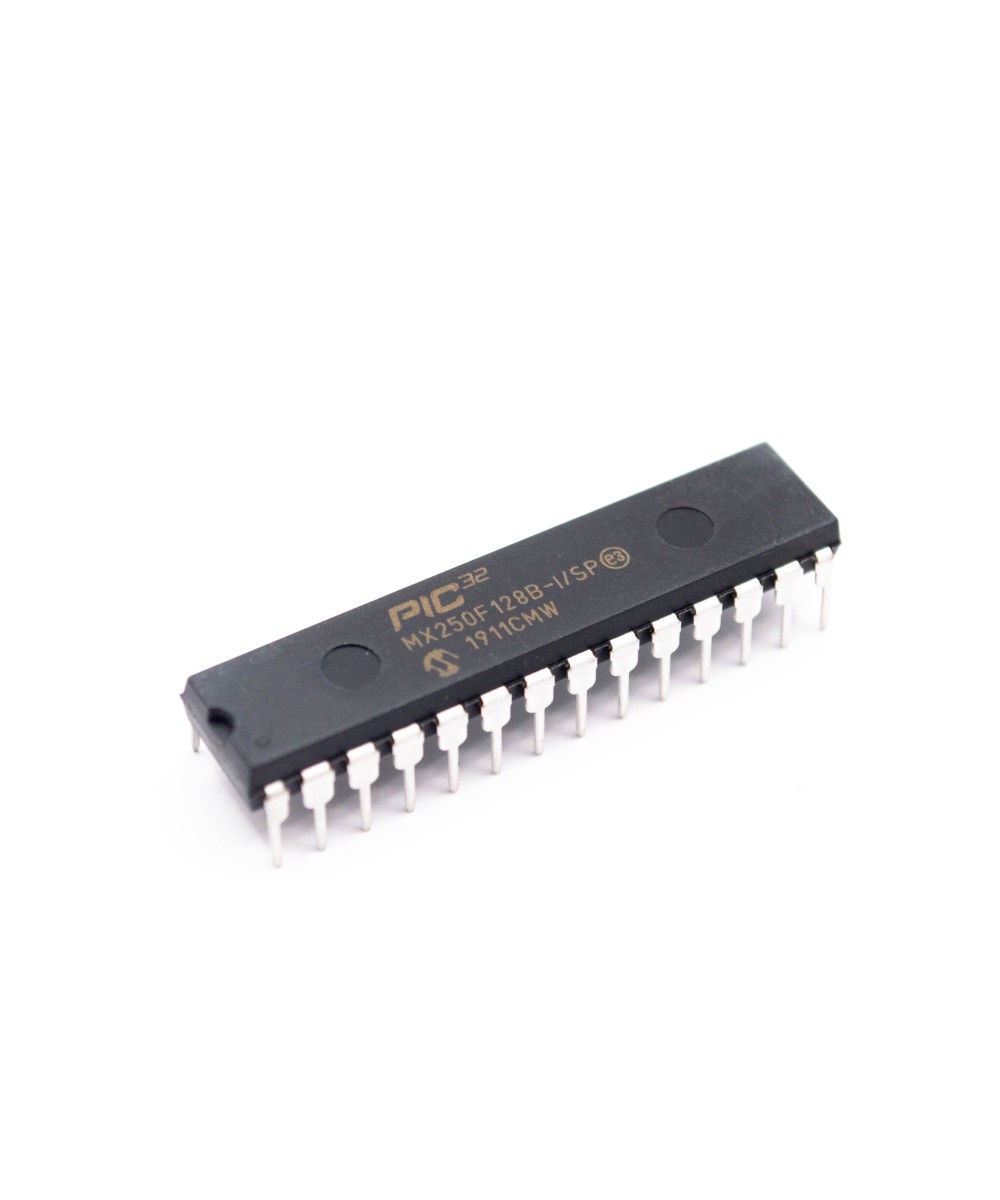

Circuito integrado programable PIC 32MX250F128B-I/SP

Descripción

El PIC32MX250F128B-I / SP es un  microcontrolador flash de 128 bits de 32 bits que cuenta con interfaces de audio y gráficos, USB y análogo avanzado. La CPU obtiene las instrucciones, decodifica cada instrucción, busca los operandos de origen, ejecuta cada instrucción y escribe los resultados de la ejecución de la instrucción en los destinos. El núcleo del procesador MIPS32 M4K contiene varios bloques lógicos que funcionan en paralelo, proporcionando un motor de computación eficiente de alto rendimiento. El núcleo del procesador MIPS M4K ofrece muchas funciones de administración de energía, que incluyen diseño de baja potencia, administración de energía activa y modos de operación de apagado. El núcleo es un diseño estático que permite ralentizar o detener los relojes, lo que reduce el consumo de energía del sistema durante los períodos de inactividad.

Dos módulos I²S / SPI para códec y comunicaciones en serie

Periféricos: funcionalidad de selección de pin periférico (PPS)

Parallel master port (PMP) para interfaces gráficas

Unidad de medida del tiempo de carga (CTMU) - Admite los botones táctiles capacitivos mTouch ™ y los controles deslizantes

1.65 DMIPS / MHz (Dhrystone 2.1) rendimiento

MIPS32® M4K® core con modo MIPS16e® para hasta un 40% de tamaño de código más pequeño

Compatible con clavijas con la mayoría de los dispositivos Microchip de 16 bits

Múltiples modos de administración de energía

WDT configurable con oscilador RC de baja potencia en el chip para un funcionamiento confiable

Periférico: hasta 4 canales de hardware DMA con detección automática de tamaño de datos

Interfaz de audio: comunicación de datos de modos I²S, LJ, RJ y DSP, interfaz de control SPI e I²C ™

Analógico: hasta 13 canales, 10 bits ADC y tres comparadores analógicos

Depuración: cuatro interfaces de programación y depuración

Aplicaciones: Computadoras y periféricos de computadora, industrial, audio, electrónica de consumo

Especificaciones:

Tipo: CMOS

Familia: PIC32MX

Arquitectura: PIC32

Tipo de interfaz integrado:  I2C, LIN, SPI, UART, USB

Velocidad de CPU: 40 MHz

Tamaño memoria programable: 128 KB

Tamaño memoria RAM:  32KB

Tamaño del núcleo de 32 bits

Número de entradas / salidas: 19 E/S´s

Tensión de alimentación mínima: 2.3 V

Tensión de alimentación máxima: 3.6 V

Encapsulado: DIP

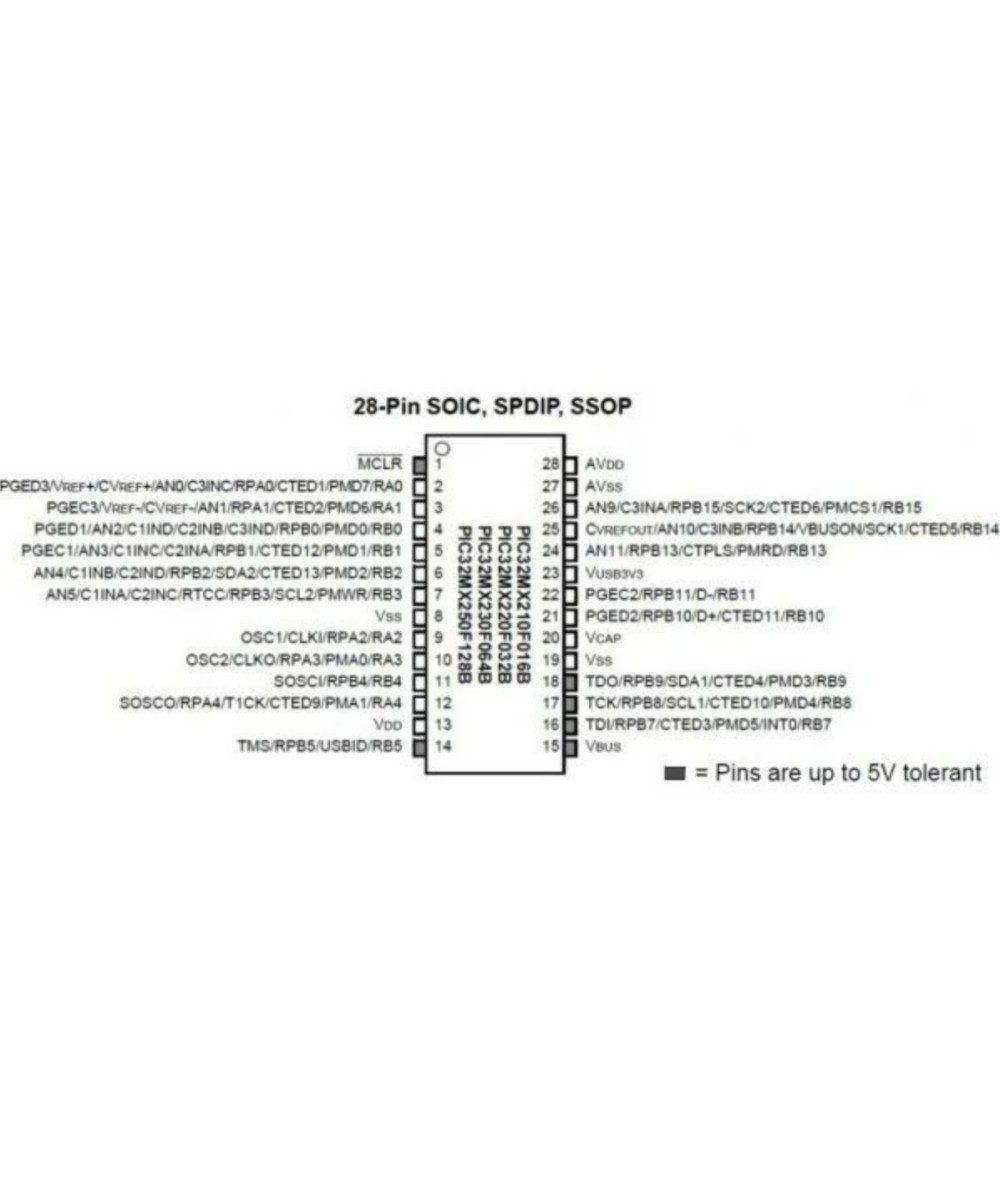

28 pines

Modelo: 73T1453

Contenido:

1 x Circuito integrado programable PIC 32MX250F128B-I/SP
