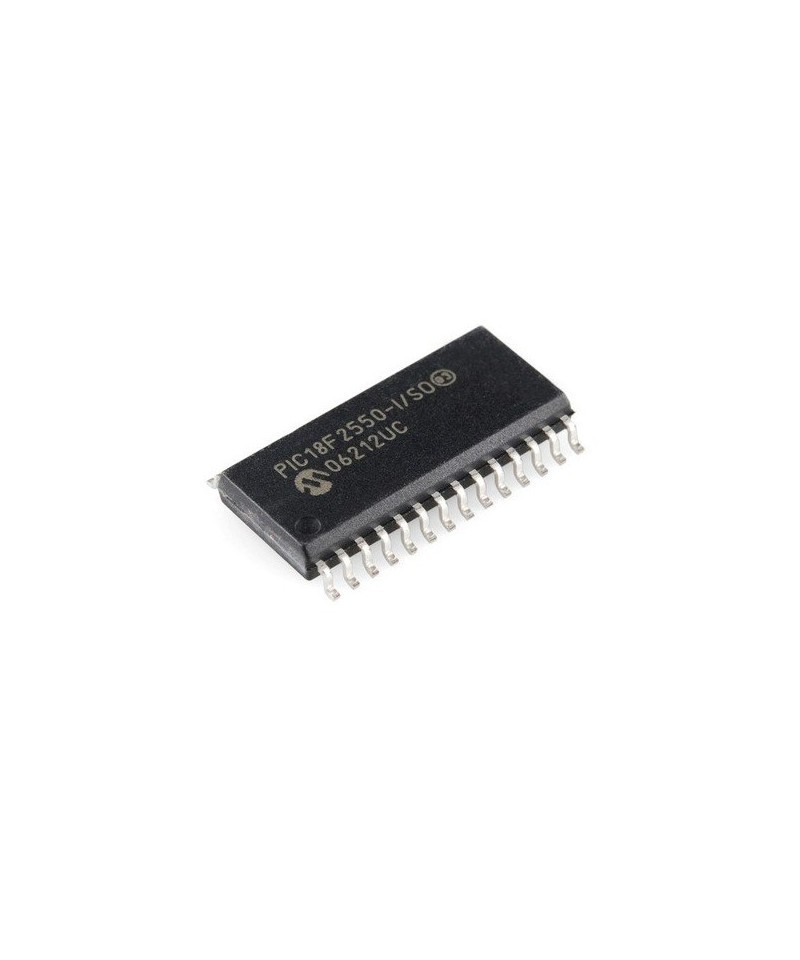

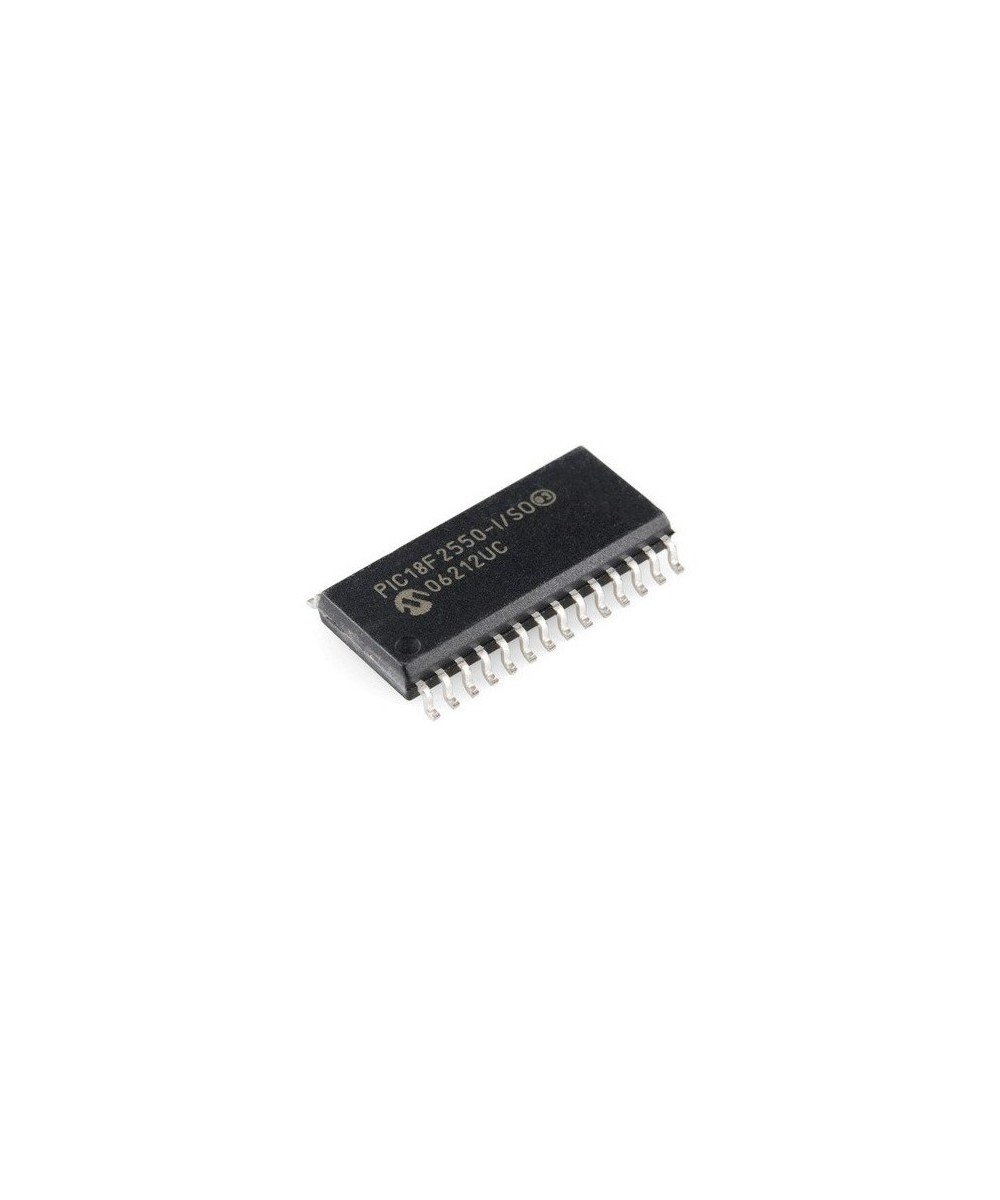

Circuito integrado programable PIC 18F2550 SMD

Descripcion:

Ideal para baja potencia (nanoWatt) y aplicaciones de conectividad que se benefician de la disponibilidad de tres puertos serie de FS-USB (12Mbps), I²C ™ y SPI ™ (hasta 10 Mbps) y una asíncrona (capaz LIN) puerto serie (EUSART). Las grandes cantidades de memoria RAM para el almacenamiento intermedio y la memoria flash programa mejorado, lo hacen ideal para el control y monitoreo incrustado aplicaciones que requieran una conexión periódica con una (libre de legado) PC a través de USB para cargar / descargar datos o actualizaciones de firmware. Mientras esté en funcionamiento hasta 48MHz, el PIC18F2550 es también sobre todo el software y hardware compatible con los dispositivos OTP USB de baja velocidad PIC16C745. EL PICSTART® Plus no es compatible actualmente con este dispositivo, pero puede apoyar en el futuro. La familia PIC18F2550 introduce mejoras de diseño que hacen de este microcontrolador una elección lógica para muchas aplicaciones sensibles de alto rendimiento y potencia.

Especificaciones:

IC, 8BIT MCU, PIC18F, 48MHZ, SOIC-28

Familia/Series del Controlador PIC18F

Velocidad de CPU 48 MHz

Memoria Programable, Tamaño 32 KB

Tamaño de Memoria RAM 2 KB

Núm. de Entradas/Salidas 24E/S's

Tipo de Interfaz Integrada EUSART, I2C, SPI, USB

Tensión de Alimentación Mín. 4.2 V

Tensión de Alimentación Máx. 5.5 V

Tensión de Alimentación, Rango 4.2 V to 5.5 V

Oscilador, Tipo External, Internal

Periféricos ADC, Comparator, PWM, Timer

Temperatura de Trabajo Máx. 85 °C

Núm. de Canales PWM 2

Tamaño del Núcleo 8 bit

Temperatura de Trabajo Mín. -40 °C

Tamaño del núcleo: 8 bits

Número de E / S: 24

Suministro mínimo de voltaje: 4.2 V

Voltaje máximo: 5.5 V

Tamaño de memoria: 16 canales

Baja velocidad (1,5 Mbps) y la máxima velocidad (12 Mbps)

Soporta control, interrumpir, transferencias isócronas y granel

Admite hasta 32 puntos finales (16) bidireccionales

kB RAM de doble acceso para USB

En el chip transceptor USB con regulador de tensión-chip

Poder gestionados modo - Dos velocidades oscilador de puesta en marcha

Oscilador estructura flexible - Cuatro modos de cristal, incluyendo PLL de alta precisión para USB

Periférico - captura módulo USART mejorado y mejorado / comparación / PWM módulo (PECC)

Flash / retención de datos EEPROM de 40 años>

Autoprogramables bajo control de software

Encapsulado: SOIC

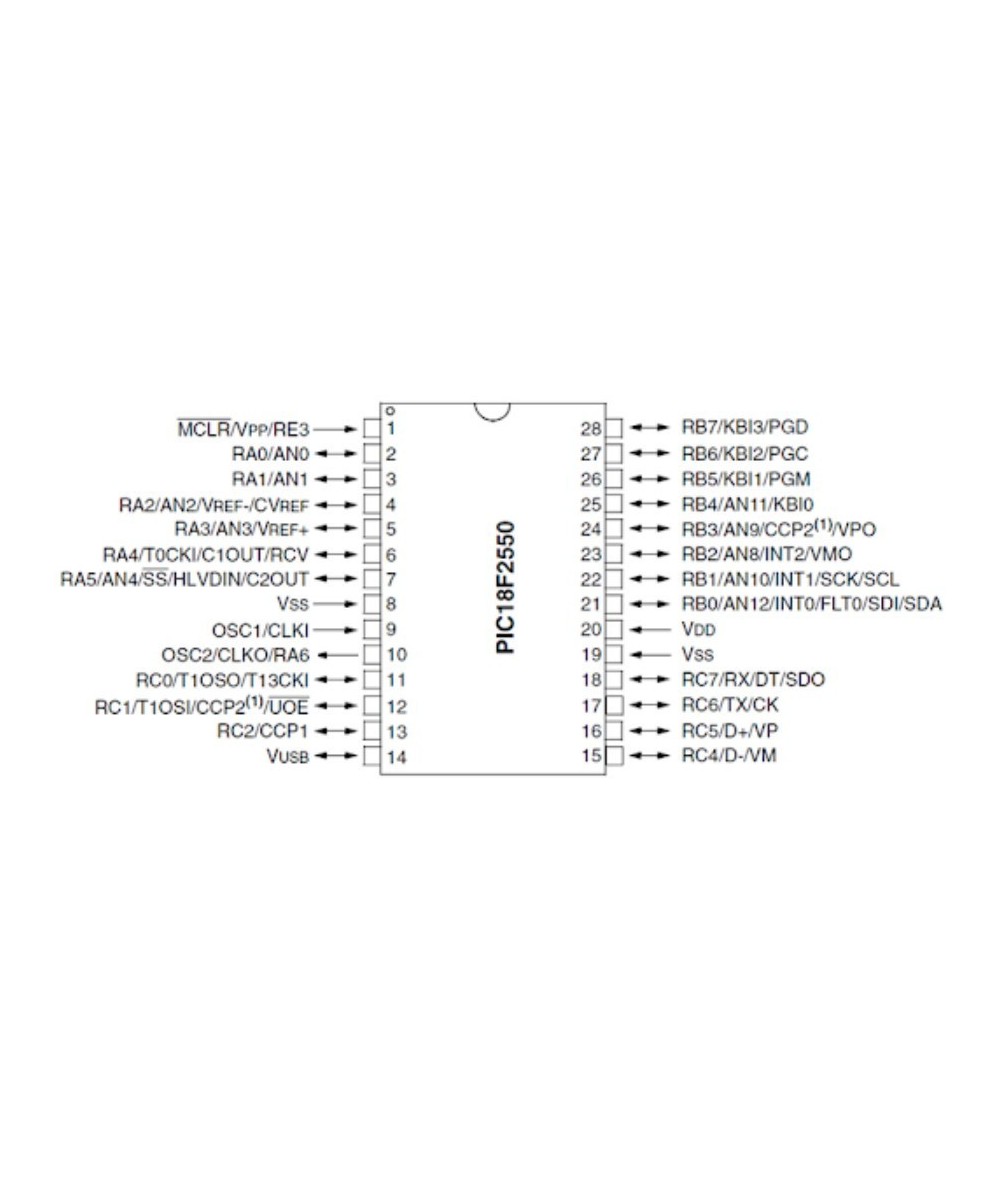

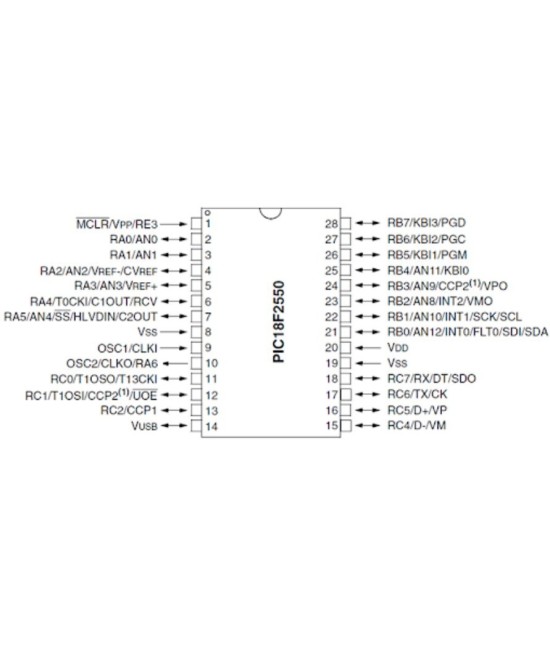

28 pines

Contenido:

1 x Circuito integrado programable PIC 18F2550 SMD
