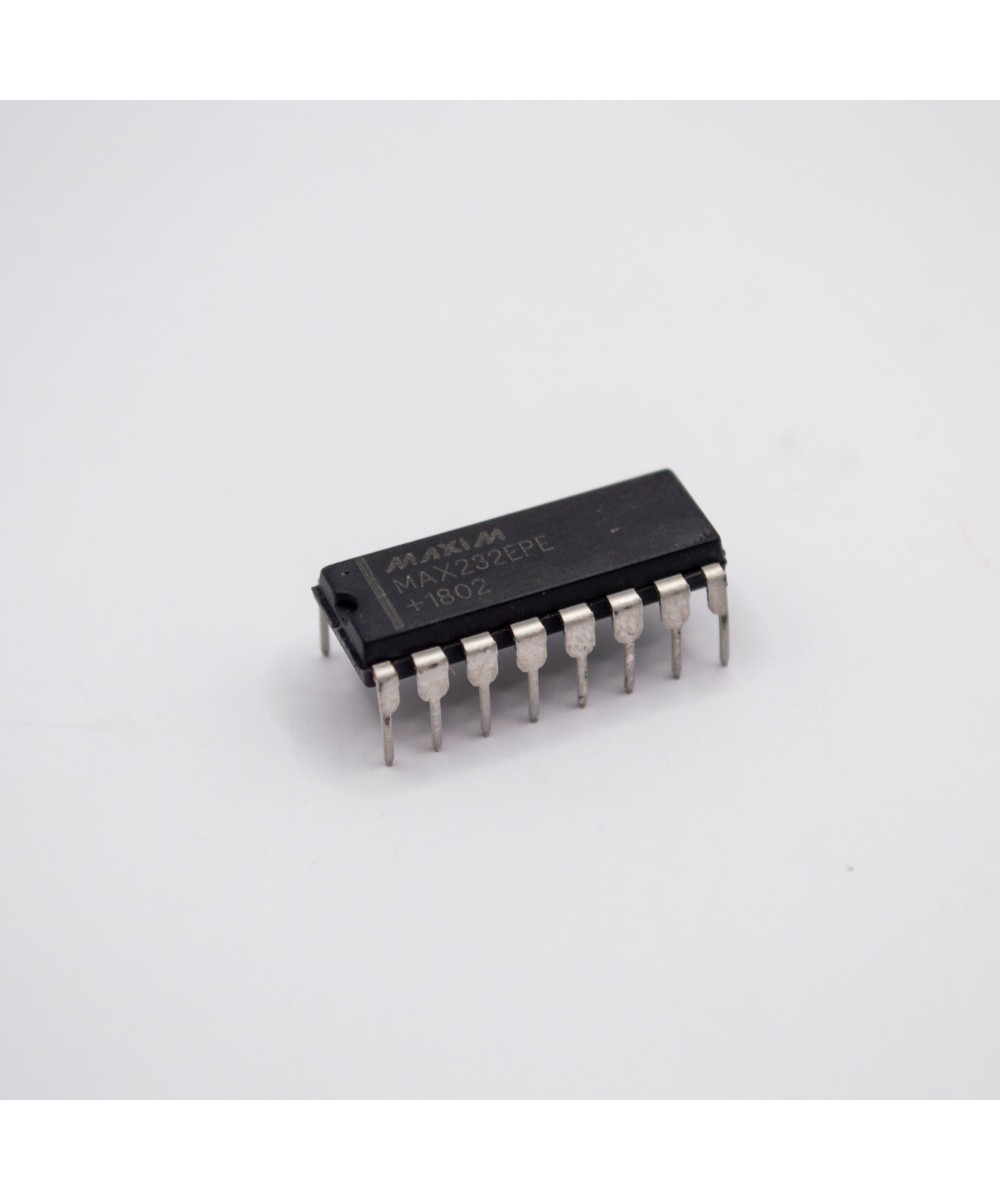

Convertidor de Protocolos MAX232EPE RS-232 a TTL 5V (DIP)

Descripción

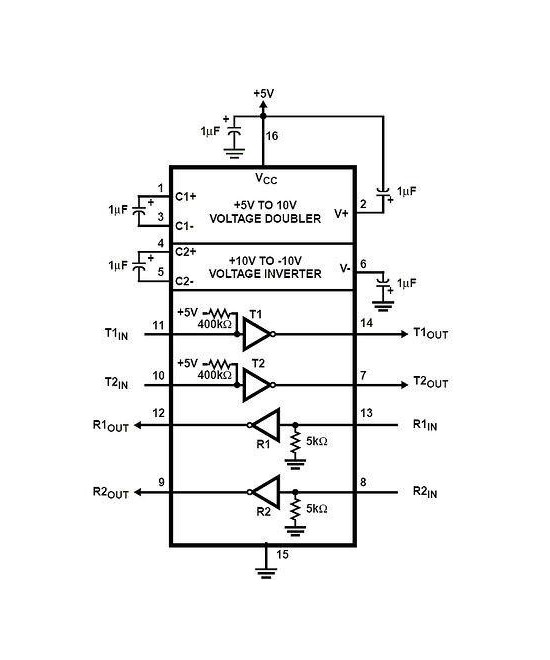

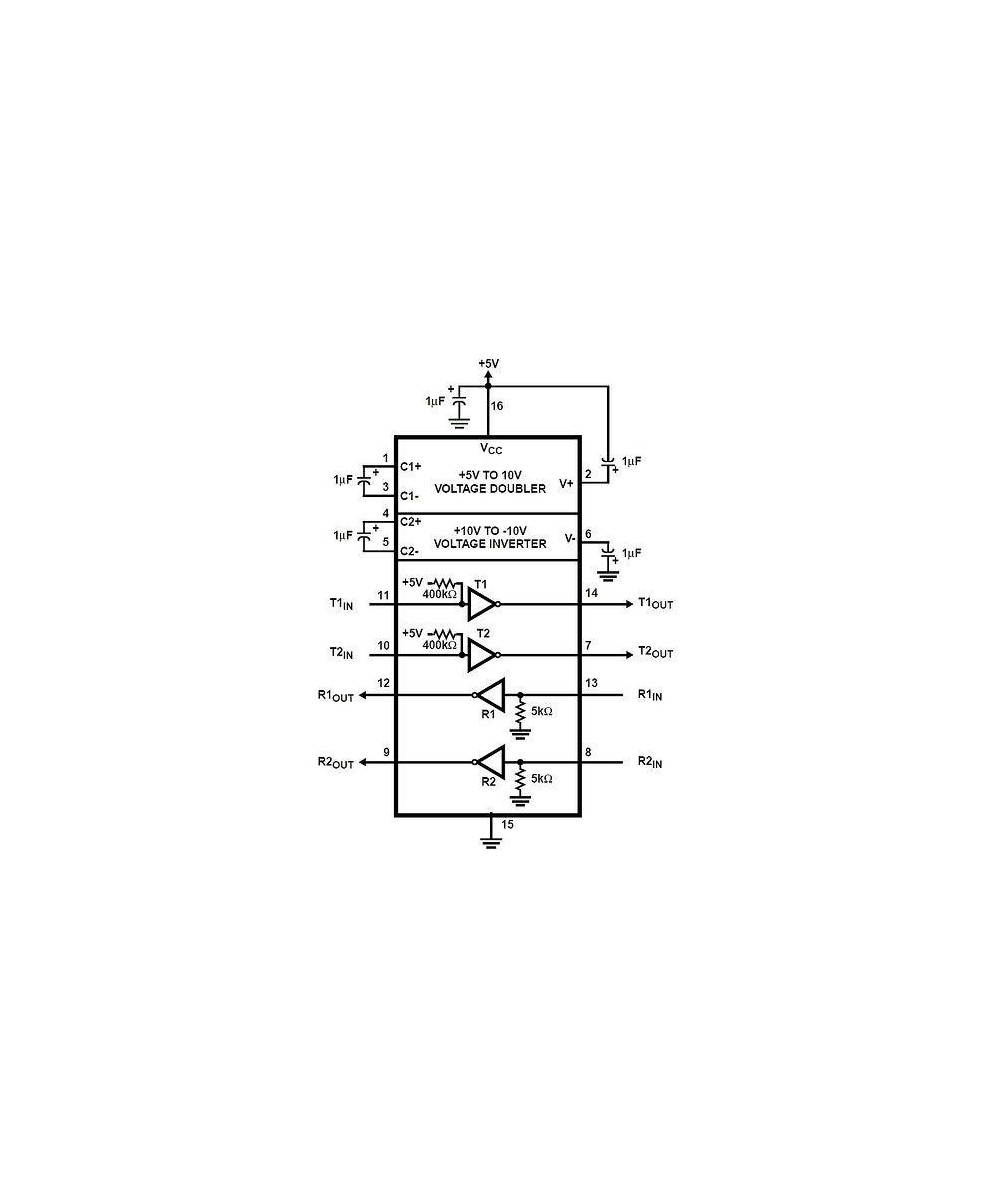

El MAX232EPE es un transmisor / receptor RS-232 alimentado por ± 5kV protegido por ESD + 5V. La familia MAX232EPE de circuitos de interfaz de transmisores / receptores RS-232 cumple con todas las especificaciones EIA de alta velocidad RS-232E y V.28 y es especialmente adecuada para aquellas aplicaciones en las que ± 12V no está disponible. Un circuito transmisor rediseñado mejora la velocidad de datos y la velocidad de giro, lo que lo hace adecuado para RDSI y módems de alta velocidad. Las salidas del transmisor y las entradas del receptor están protegidas a ± 15kV ESD (Descarga electrostática). Requieren una única fuente de alimentación de + 5V y cuentan con convertidores de voltaje de bomba de carga a bordo que generan suministros de +10 y -10V desde el suministro de 5V. La familia de dispositivos ofrece una amplia variedad de combinaciones de transmisor / receptor RS-232 de alta velocidad para adaptarse a diversas aplicaciones.

Cumple con todas las especificaciones RS-232E y V.28

Requiere solo una fuente de alimentación de + 5V

Alta velocidad de datos de 120kBps

Doblador de voltaje a bordo / inversor

Bajo consumo de energía

Función de apagado de baja potencia

Salidas de receptor TTL / CMOS de tres estados

Múltiples drivers

Oscilación de salida de ± 10V para entrada de + 5V

300Ω impedancia de la fuente de apagado

Limitador de corriente de salida

Compatible con TTL / CMOS

Velocidad máxima de giro de 30V / µs

Receptores múltiples

Rango de voltaje de entrada de ± 30V

3 a 7kΩ impedancia de entrada

Histéresis 0.5V para mejorar el rechazo del ruido

Aplicaciones: Comunicaciones y red, computadoras y periféricos, dispositivos portátiles, instrumentación y medida

Especificaciones

Tipo de dispositivo: Transceptor

Tipo de interfaz: RS232 con convertidor de voltaje

Número de conductores: 2

Tensión de alimentación mínima: 4.5 V

Tensión de alimentación máxima: 5.5 V

Temperatura mínima de funcionamiento: 0 ° C

Temperatura máxima de funcionamiento: 70°C

Encapsulado DIP

16 pines

Modelo: 61J5919

Incluye:

1 x Convertidor de Voltaje MAX232EPE RS-232 5V (DIP)
