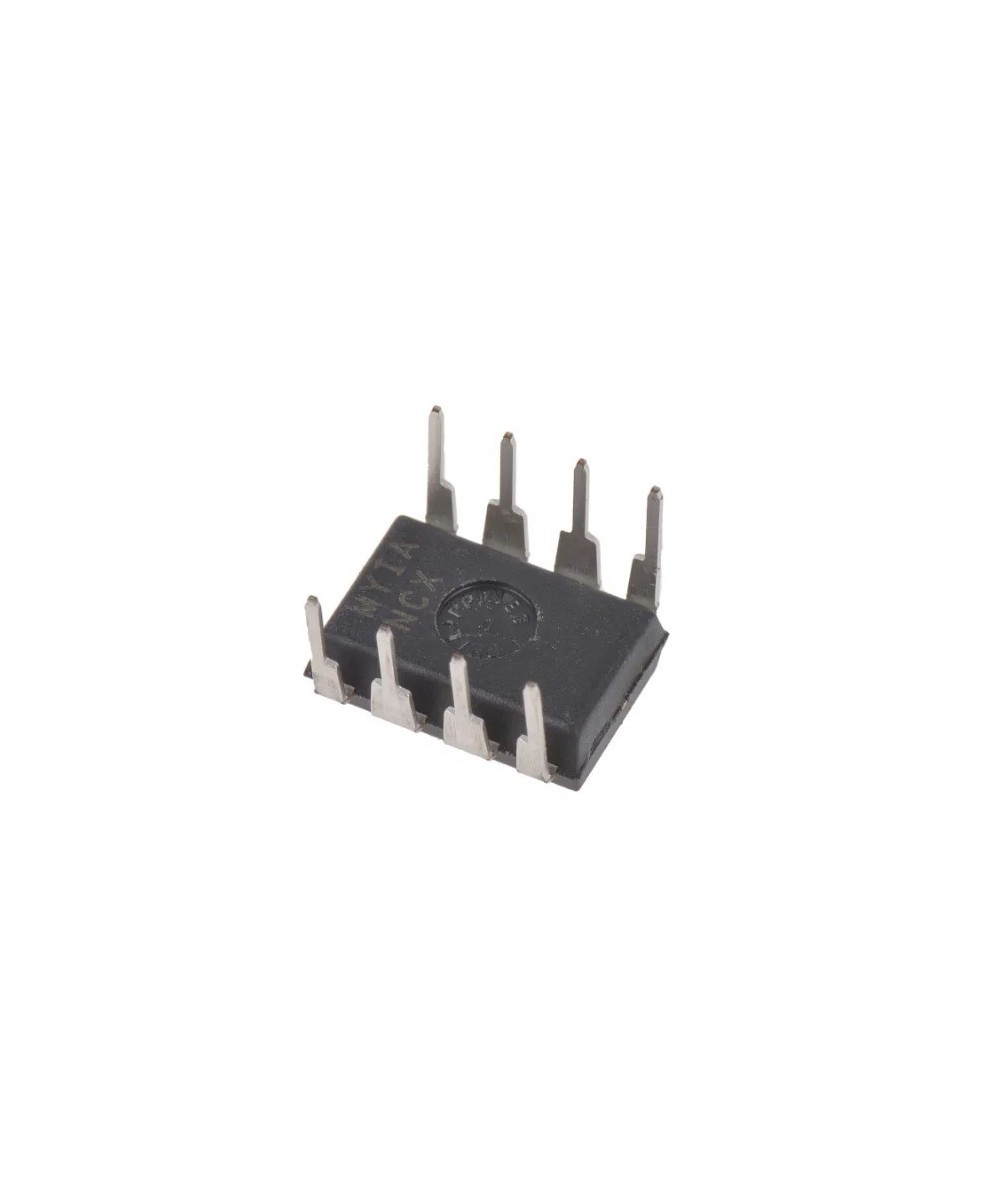

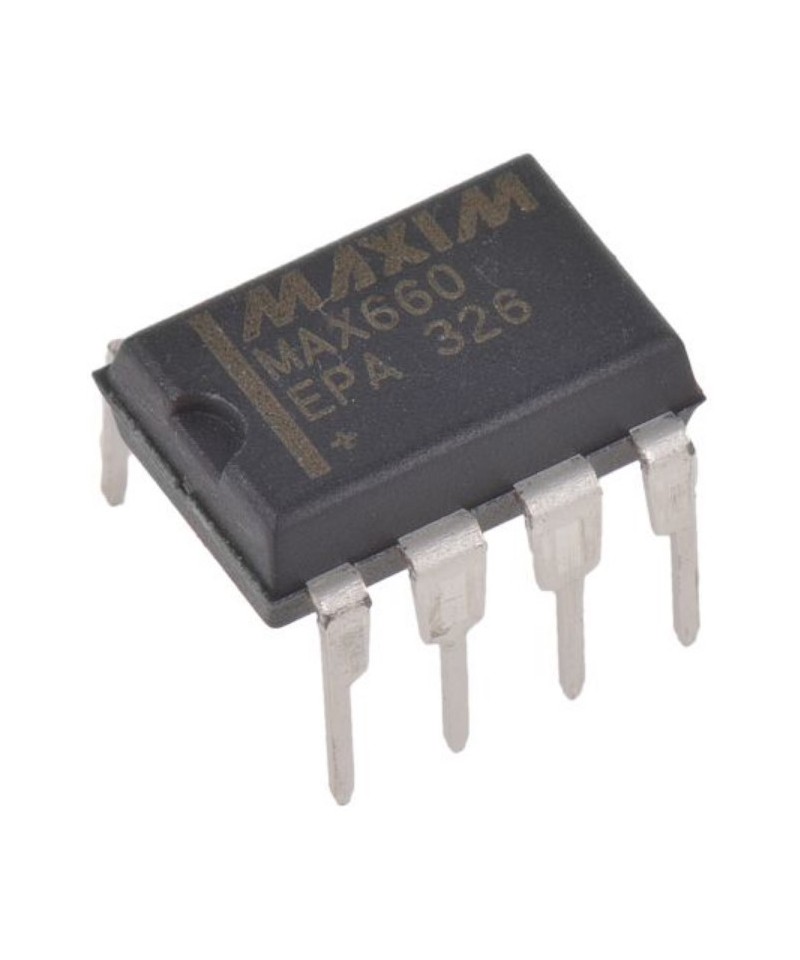

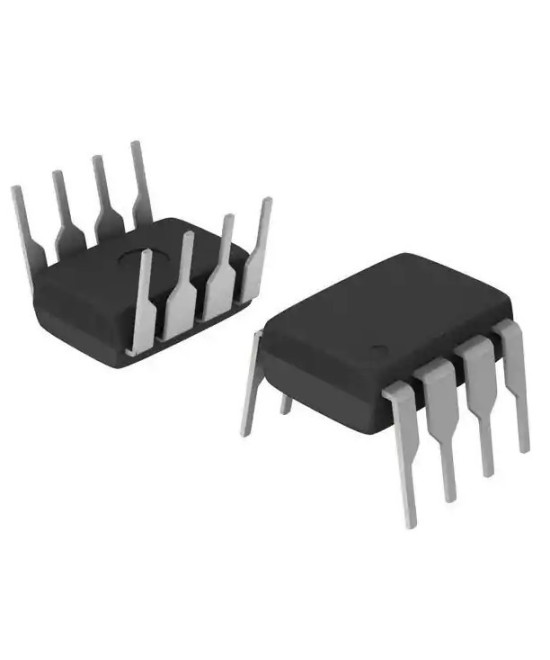

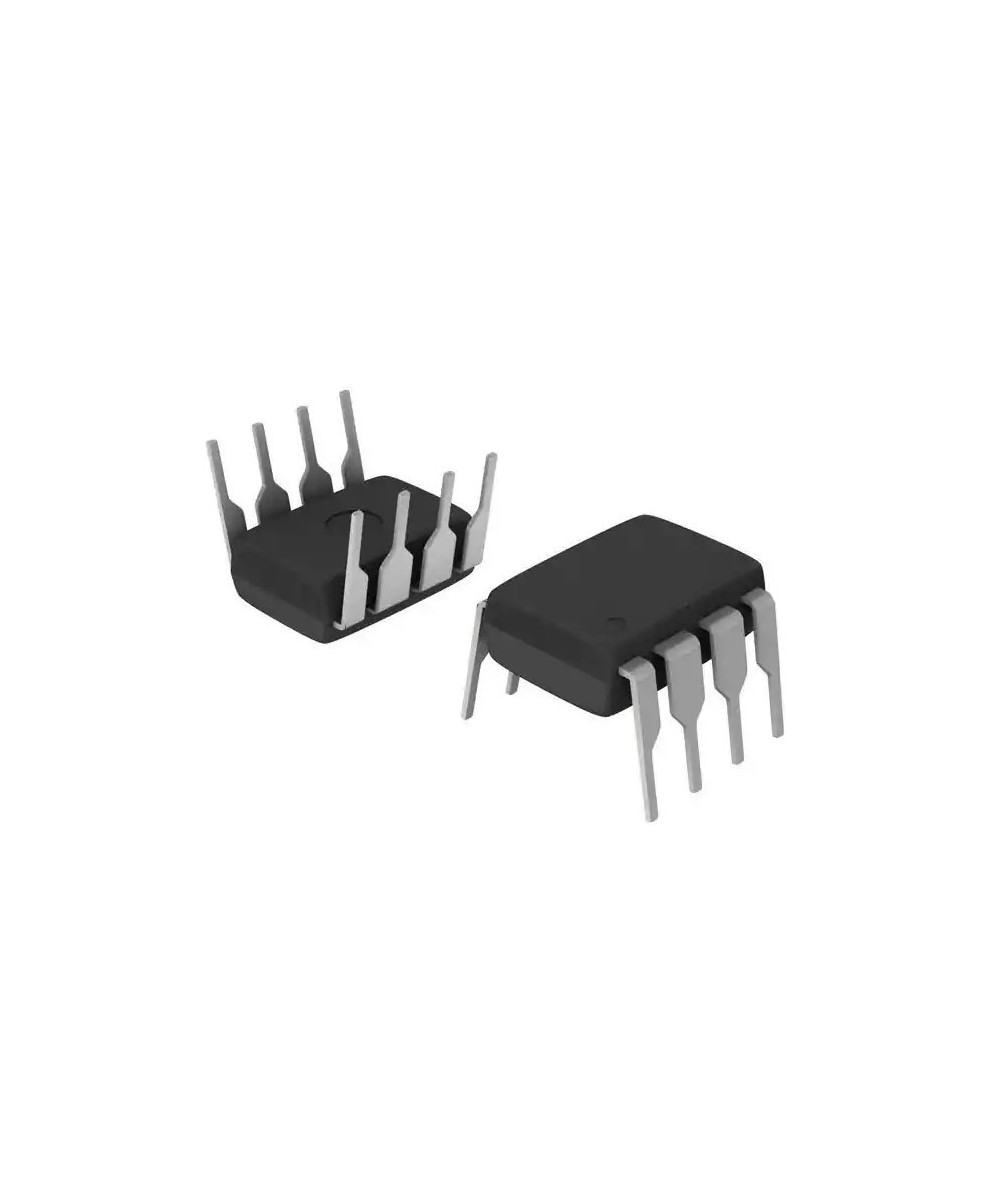

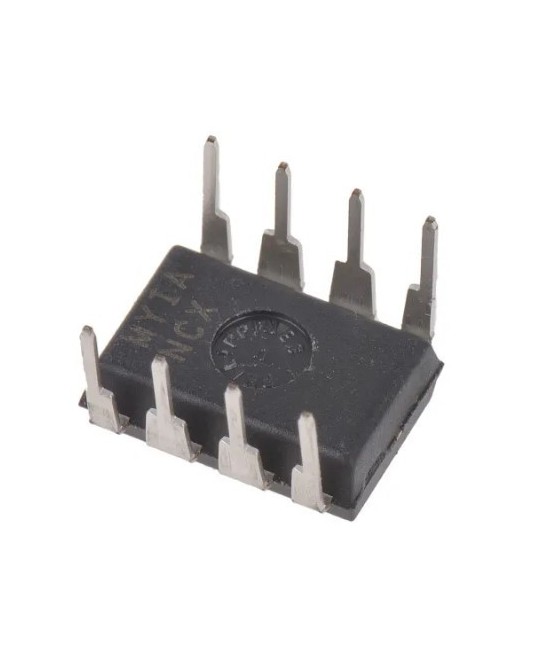

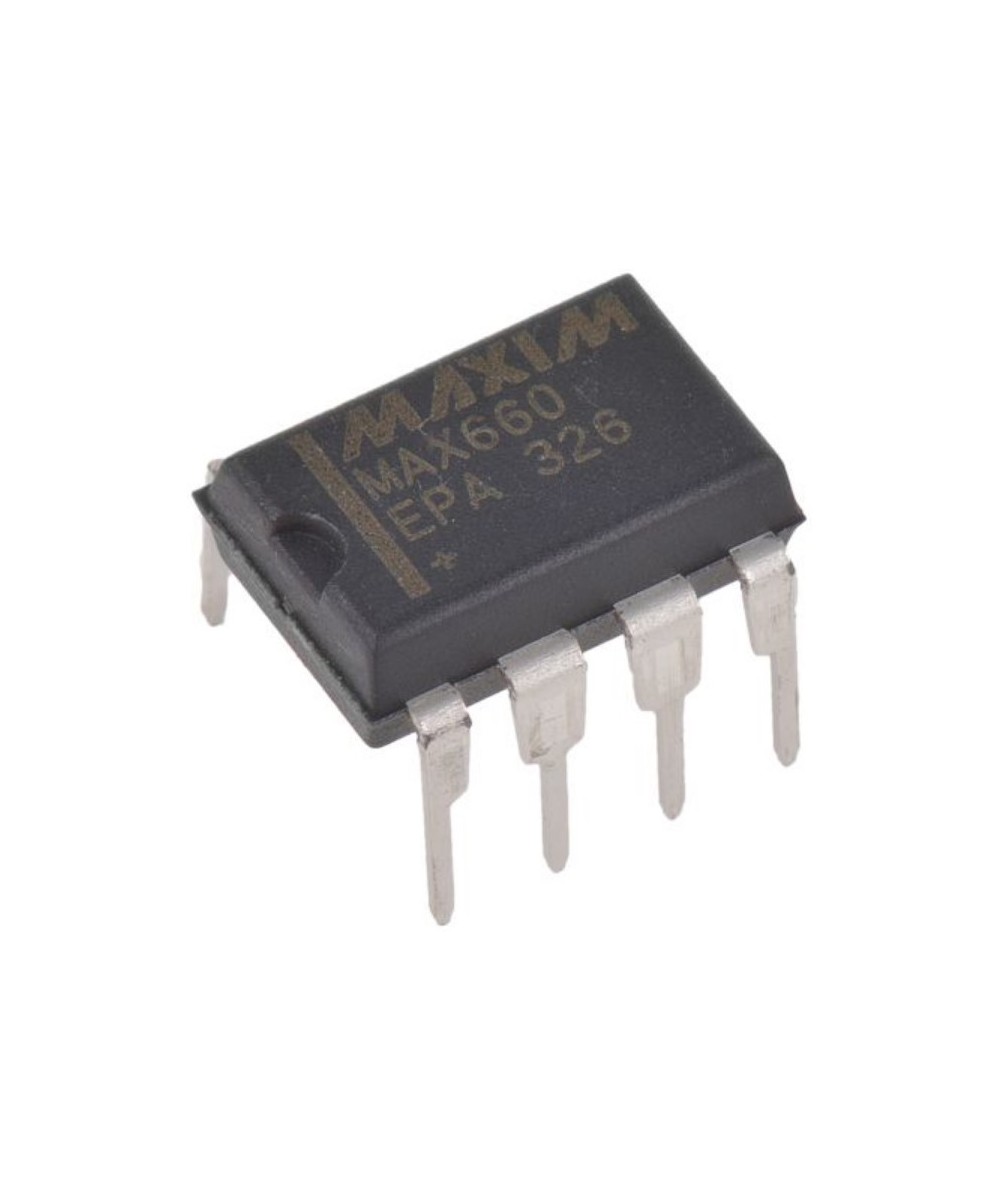

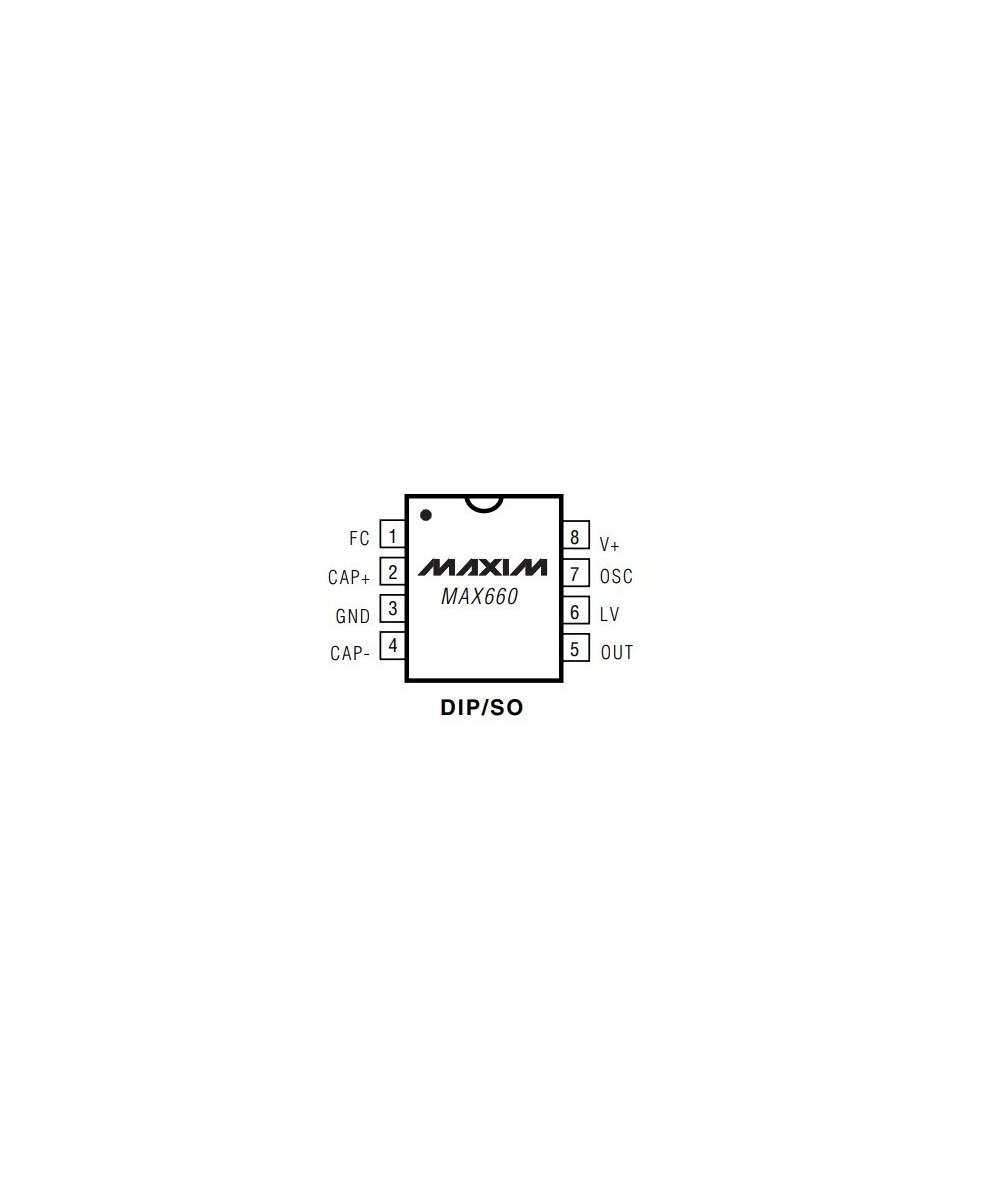

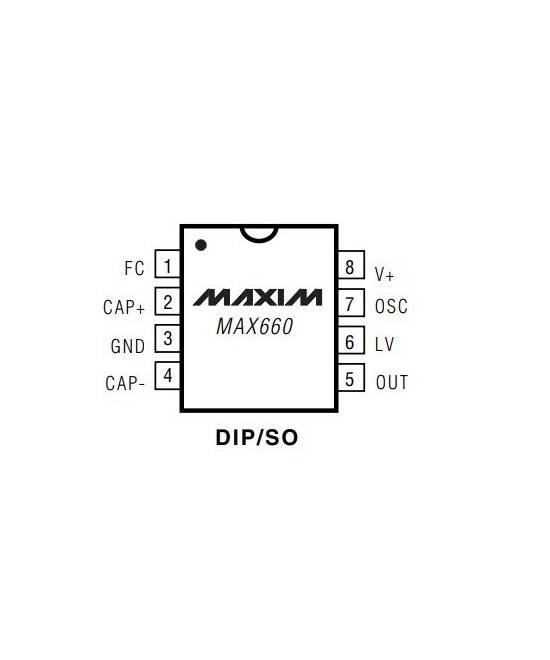

Regulador de Voltaje MAX660EPA+ (DIP)

Descripción general:

El inversor de voltaje monolítico de bomba de carga MAX660

convierte una entrada de + 1,5 V a + 5,5 V en un correspondiente

Salida de -1,5 V a -5,5 V. Usando solo dos de bajo costo

condensadores, la salida de 100 mA de la bomba de carga reemplaza

conmutando reguladores, eliminando inductores y sus

costo asociado, tamaño y EMI. Mayor al 90%

eficiencia en la mayor parte de su rango de carga-corriente combinado

con una corriente de funcionamiento típica de solo 120 µA proporciona

rendimiento ideal tanto para aplicaciones de conversión de voltaje a batería como a nivel de placa. El MAX660 puede

también duplica el voltaje de salida de una fuente de alimentación de entrada

o batería, proporcionando + 9.35V a 100mA desde un + 5V

entrada.

Un pin de control de frecuencia (FC) selecciona 10 kHz tipo o

Funcionamiento típico de 80 kHz (40 kHz mínimo) para optimizar el condensador

tamaño y corriente de reposo. La frecuencia del oscilador

también se puede ajustar con un condensador externo o

impulsado con un reloj externo. El MAX660 es una actualización de alta corriente compatible con pines del ICL7660.

El MAX660 está disponible en paquetes DIP de 8 pines y de contorno pequeño en formato comercial, extendido y militar.

rangos de temperatura.

Para aplicaciones de 50 mA, considere el MAX860 / MAX861

dispositivos compatibles con pines

Aplicaciones:

Computadoras portatiles

Instrumentos medicos

Fuentes de alimentación de interfaz

Instrumentos de mano

Fuentes de alimentación para amplificadores operacionales

Características:

Pequeños condensadores

Pérdida típica de 0,65 V a una carga de 100 mA

Corriente de funcionamiento baja de 120 µA

Impedancia de salida típica de 6,5 Ω

RUTA garantizada <15Ω para C1 = C2 = 10µF

Actualización ICL7660 de alta corriente compatible con pines

Invierte o duplica el voltaje de suministro de entrada

Frecuencia de oscilador seleccionable: 10 kHz / 80 kHz

88% de eficiencia de conversión típica a 100 mA

Especificaciones:

Fabricante: Maxim Integrated

Categoría de producto: Reguladores de voltaje de conmutación

RoHS: Detalles

Estilo de montaje: Through Hole

Paquete / Cubierta: PDIP-8

Topología: Invertir

Voltaje de salida: - 1,5 V a - 5,5 V, 3 V a 11 V

Corriente de salida: 100 mA

Número de salidas: 1 Salida

Voltaje de entrada MÁX .: 5.5 V

Voltaje de entrada MIN .: 1,5 V

Frecuencia de conmutación: 10 kHz a 80 kHz

Temperatura de trabajo mínima: - 40 C

Temperatura de trabajo máxima: + 85 C

Serie: MAX660

Empaquetado: Tube

Función: invertir, intensificar

Altura: 4.45 mm

Voltaje de entrada: 1.5 V a 5.5 V

Longitud: 9,91 mm

Tipo: Convertidor de voltaje

Ancho: 7.87 mm

Marca: Maxim Integrated

Corriente de suministro operativa: 1 mA

Dp - Disipación de potencia: 727 mW

Tipo de producto: Reguladores de voltaje de conmutación

Cantidad de empaque de fábrica: 50

Subcategoría: PMIC - Circuitos integrados de administración de energía

Alias de las piezas n.º: MAX660

Peso de la unidad: 1 g

Contenido:

1 x Regulador de Voltaje MAX660EPA+ (DIP)
