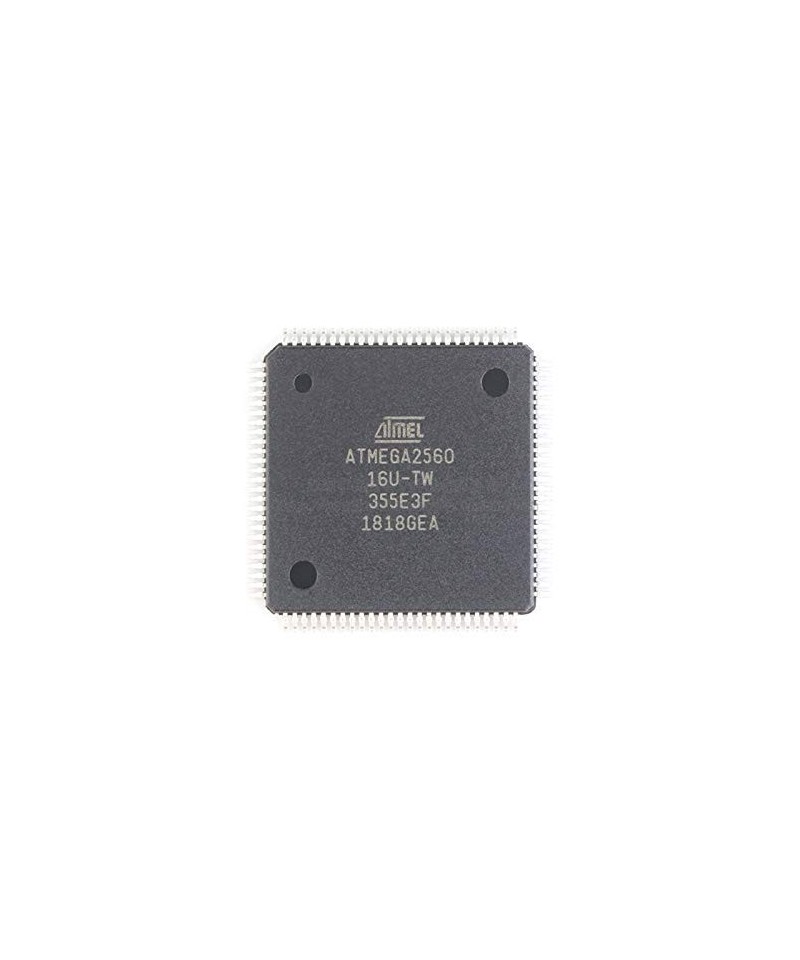

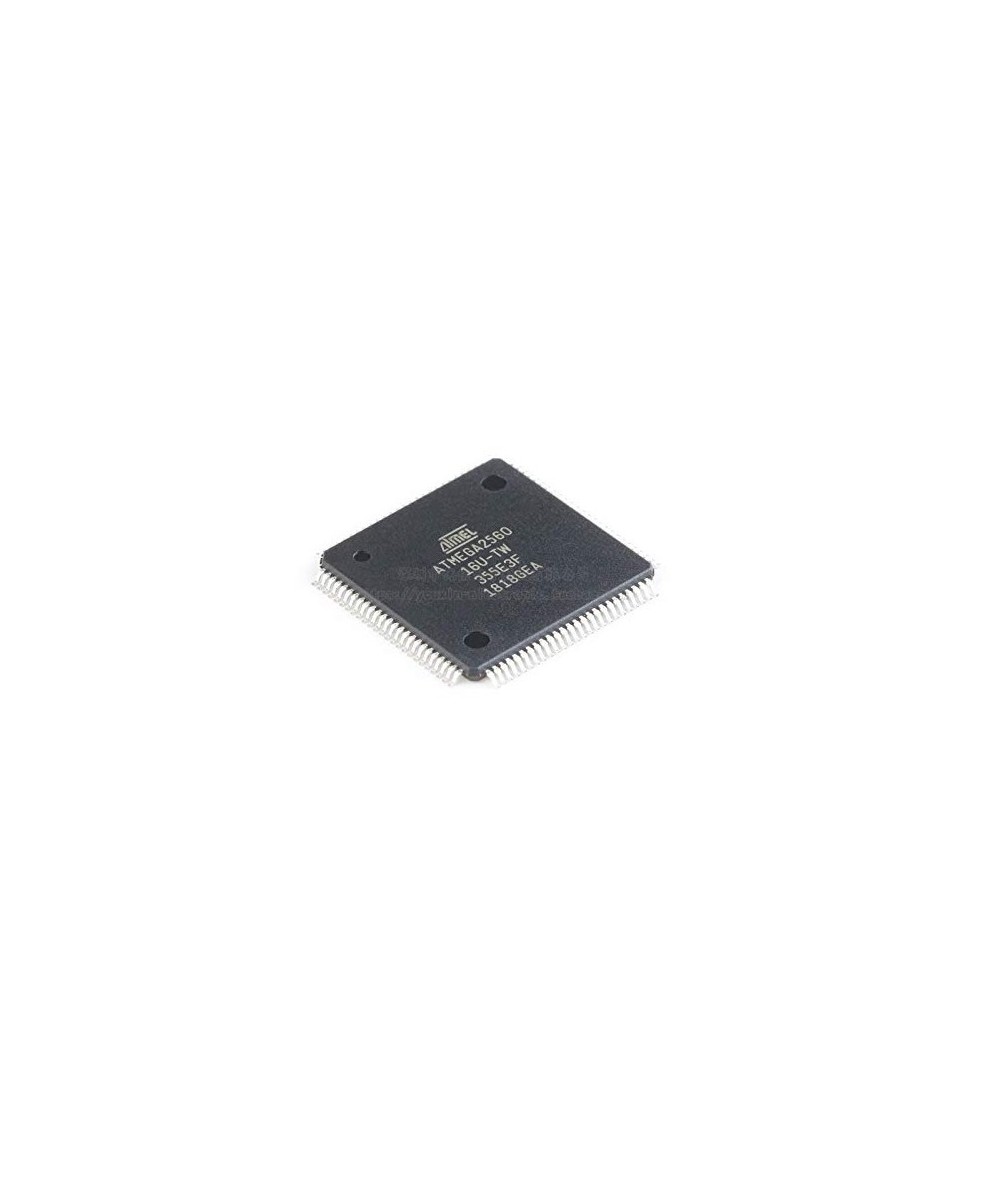

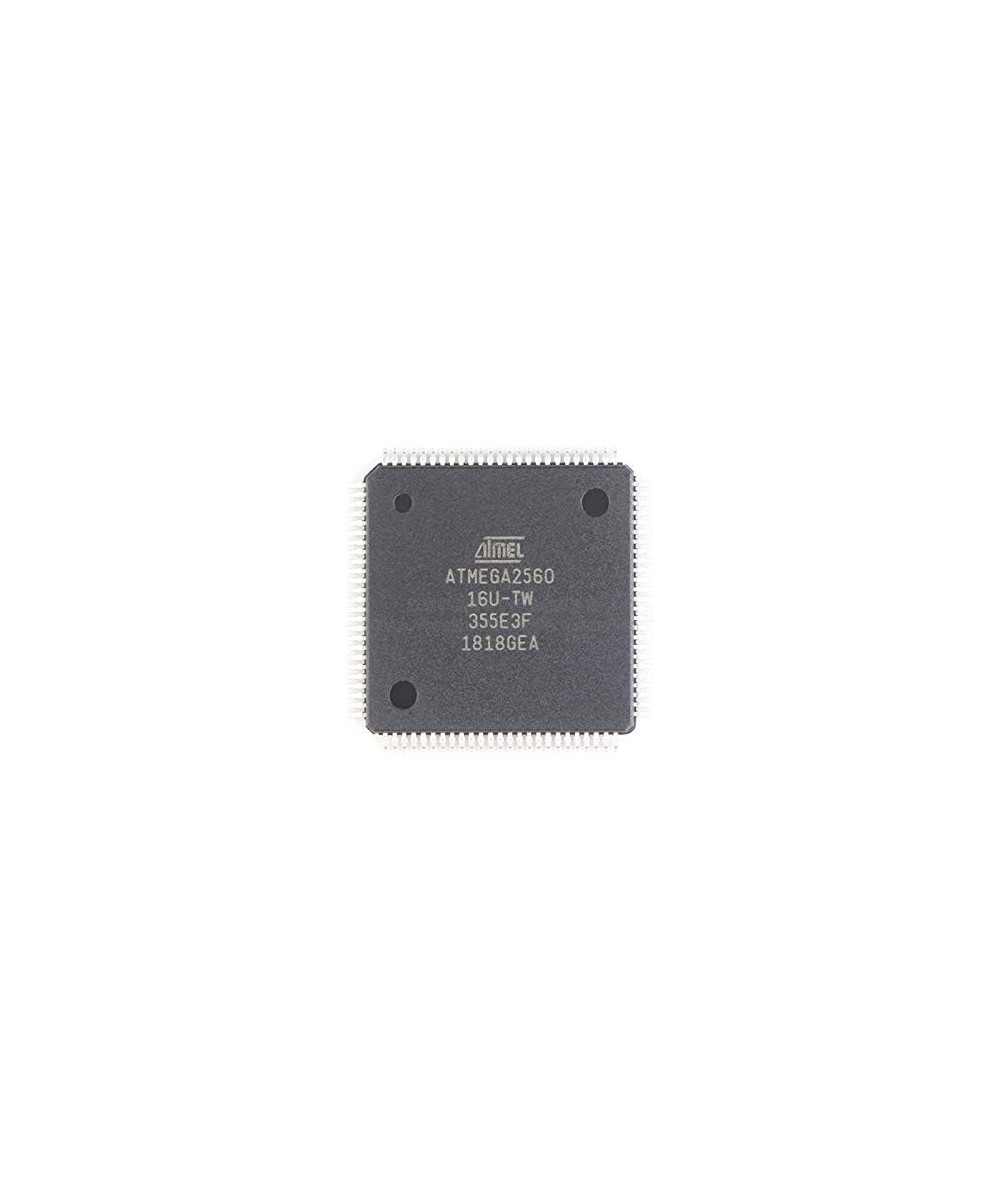

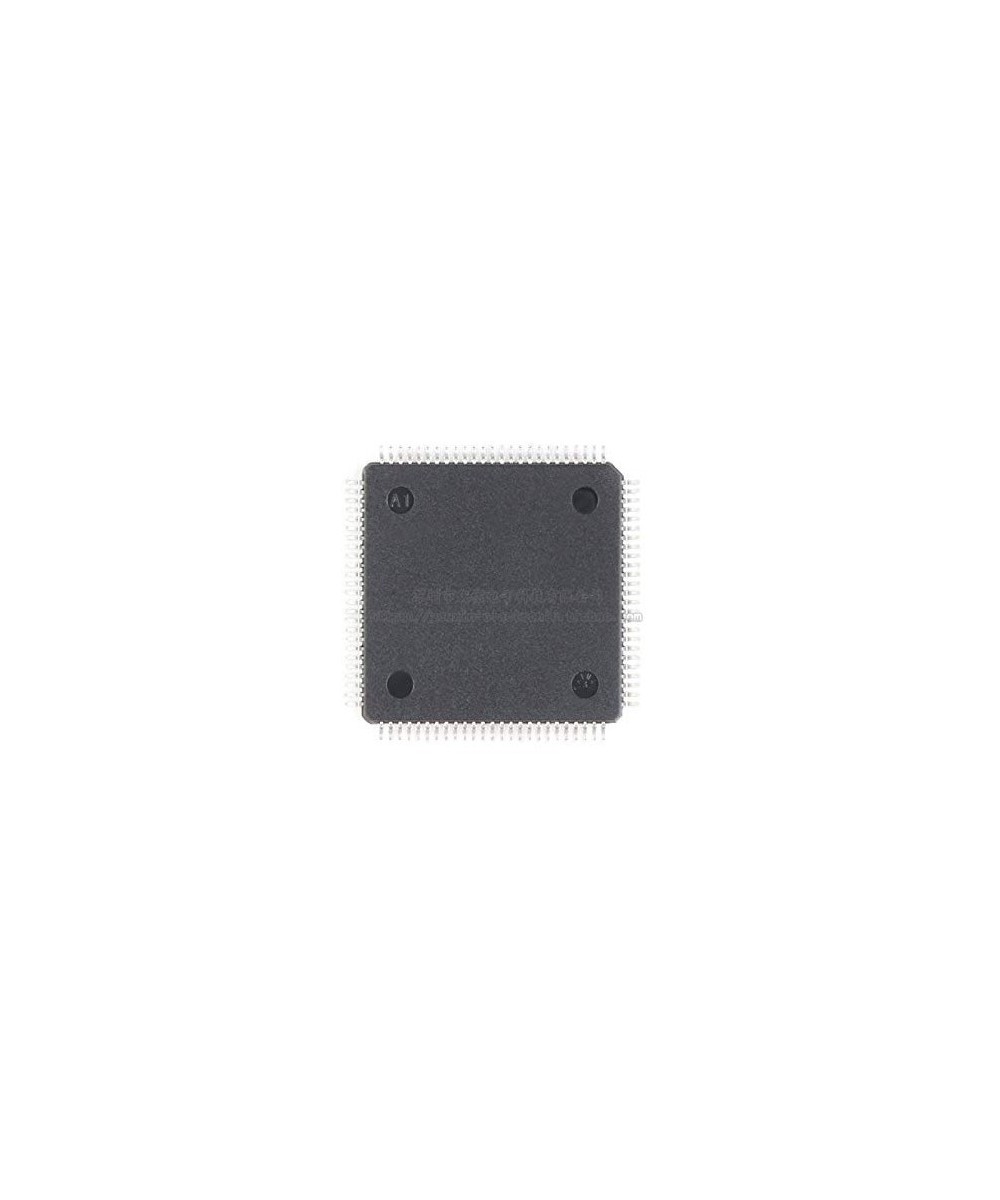

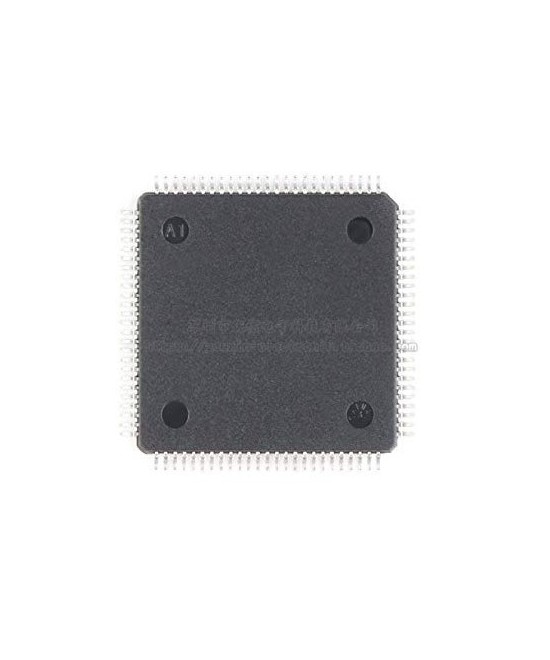

Circuito integrado ATMEGA 2560

El ATMEGA2560-16AU es un microcontrolador AVR de alto rendimiento y baja potencia de 8 bits de ATMEL Corporation. El ATMEGA2560 16AU es un microcontrolador de arquitectura RISC (computadora con conjunto de instrucciones reducido) con 256kB de memoria flash. El microcontrolador IC también alberga 4kB de EEPROM, 8kB de SRAM interno y 86 líneas GPIO. El dispositivo también cuenta con tres temporizadores / contadores flexibles, USART serie, puerto SPI, ADC de 10 bits y cinco modos de ahorro de energía programables. El rango de voltaje de funcionamiento es de 1.8V a 5.5V. La A en el sufijo significa que el microcontrolador viene en un paquete TQFP y la U significa que el dispositivo tiene un rango de temperatura industrial

¿Cómo funciona ATMEGA2560-16AU?

Hay una gran cantidad de aplicaciones y circuitos en los que se utilizan microcontroladores. Una de las aplicaciones más comunes de los microcontroladores es el control de motores de CC. Los puentes H o los circuitos integrados del controlador del motor se utilizan junto con el microcontrolador para controlar los motores de CC porque los microcontroladores no pueden proporcionar suficiente potencia para que funcionen los motores. El microcontrolador ATMEGA2560 también presenta canales PWM, por lo que también es posible el control de motores basado en PWM. El siguiente es un circuito de aplicación de control de motor de CC basado en el microcontrolador ATMEGA2560.

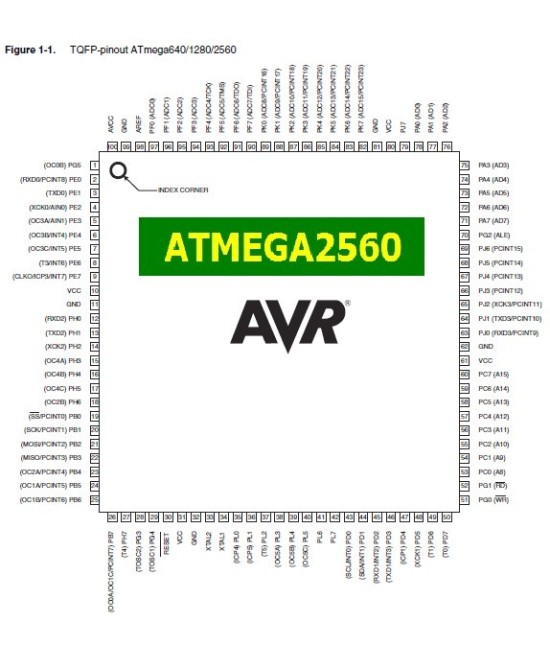

Configuración de pin

Nombre del pin Descripción del pin

Vcc, GND Tensión de alimentación digital y clavijas de tierra

PA7: 0 pines del puerto A. Puerto de E / S bidireccional con resistencias pull up internas.

PB7: 0 pines del puerto B. Puerto de E / S bidireccional con resistencias pull up internas.

PC5: 0 pines del puerto C. Puerto de E / S bidireccional con resistencias pull up internas.

PD7: 0 pines del puerto D. Puerto de E / S bidireccional con resistencias pull up internas.

PE7: 0 pines del puerto E. Puerto de E / S bidireccional con resistencias pull up internas.

PF7: 0 Puerto de entrada analógica para el ADC.

PH / J / K / L7: 0 puertos H / J / K / L pines. Puerto de E / S bidireccional con resistencias pull up internas.

AVcc Tensión de alimentación para ADC.

Aref Pin de referencia analógico para ADC.

Caracteristicas

Microcontrolador de 8 bits

Arquitectura RISC

Potente conjunto de instrucciones

Operación completamente estática

Rendimiento de 16 MIPS a 16MHz

Multiplicador de 2 ciclos en chip

EEPROM de 4kB

SRAM incorporado de 8kB

256kB de memoria flash

Sección de código de arranque opcional

Función de seguridad de bloqueo de firmware

Contador en tiempo real con oscilador separado

12 x canales PWM

ADC de 16 canales y 10 bits

4 x USART serie programable

Interfaz SPI

Comparador analógico en chip

Oscilador interno calibrado

Soporte para modos de apagado

Aplicaciones

Como los microcontroladores son circuitos integrados programables de uso general, existen literalmente cientos de aplicaciones en las que se utilizan. Algunas de las aplicaciones populares de microcontroladores se enumeran a continuación:

Sistemas de cámaras

Alarmas de seguridad

Lavadoras

Sistemas de control de temperatura

Sistemas de automatización de edificios.

Circuitos de control del motor

Dispositivos de instrumentación

Sistemas de control industrial.

Sistemas de robot

Equipo de prueba de IC

Aplicaciones de rastreo GPS

Sistemas de automatización basados ​​en GSM

Sistemas de identificación basados ​​en RFID

Electrodomésticos de cocina

Las principales especificaciones técnicas del ATMEGA2560-16AU se enumeran a continuación:

Arquitectura: RISC de 8 bits

Longitud del conjunto de instrucciones; 135

Registros de uso general: 32 x 8 bits

Memoria flash: 256kB

EEPROM: 4kB

SRAM: 8kB

Temporizador / contador: 2 x 8 bits

ADC: 16 canales de 10 bits

GPIO: 86

Paquete: 100 plomo TQFP

Rendimiento: 1 MIPS por MHz

Frecuencia máxima del oscilador: 16MHz

Contenido:

1 x Circuito integrado ATMEGA 2560
