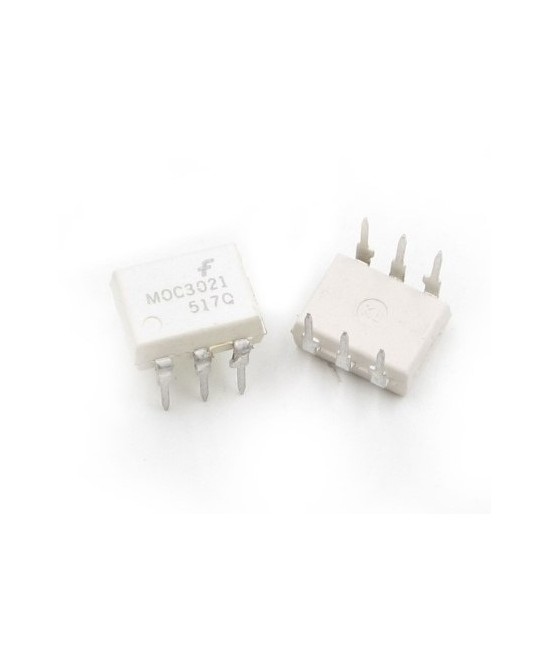

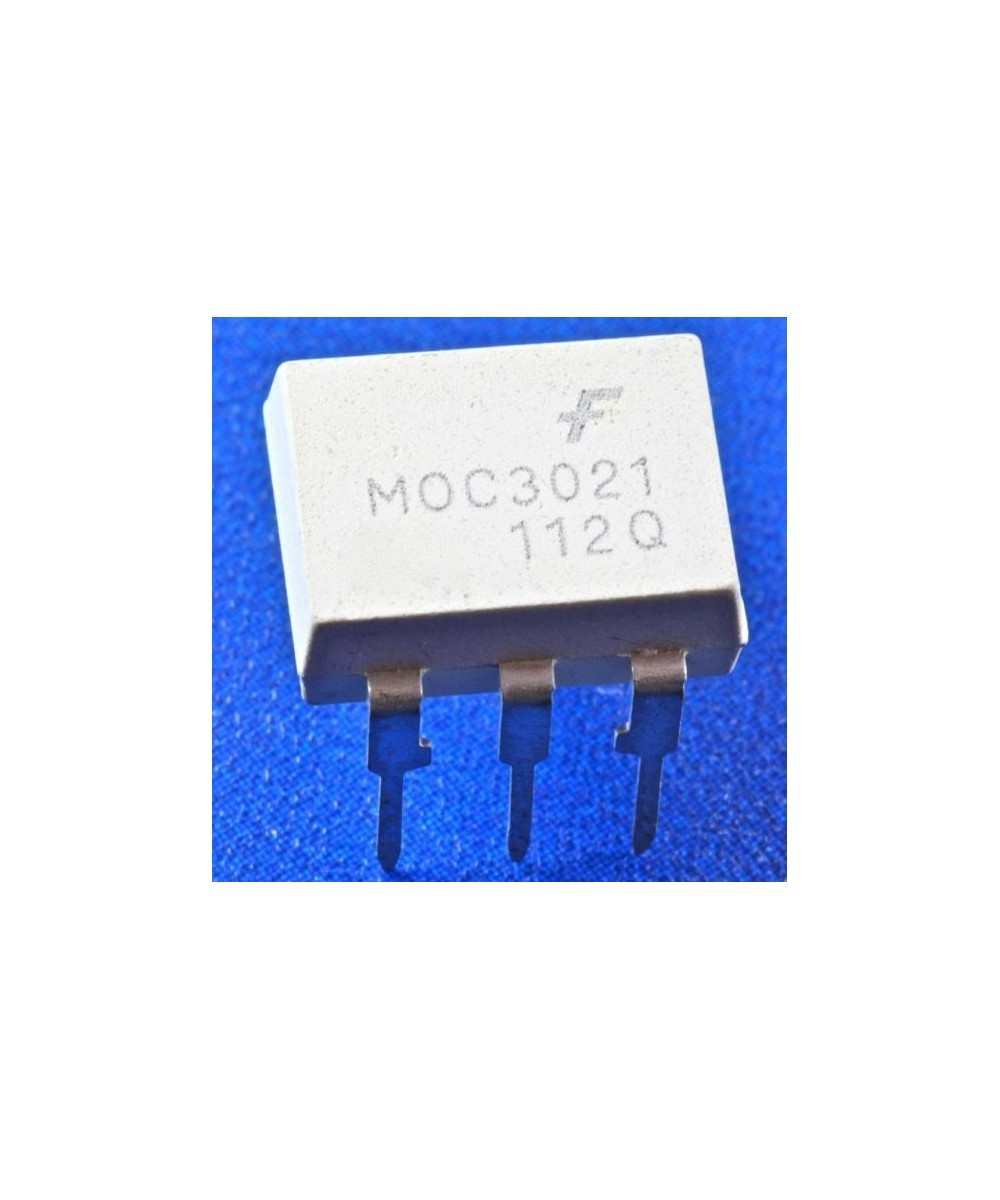

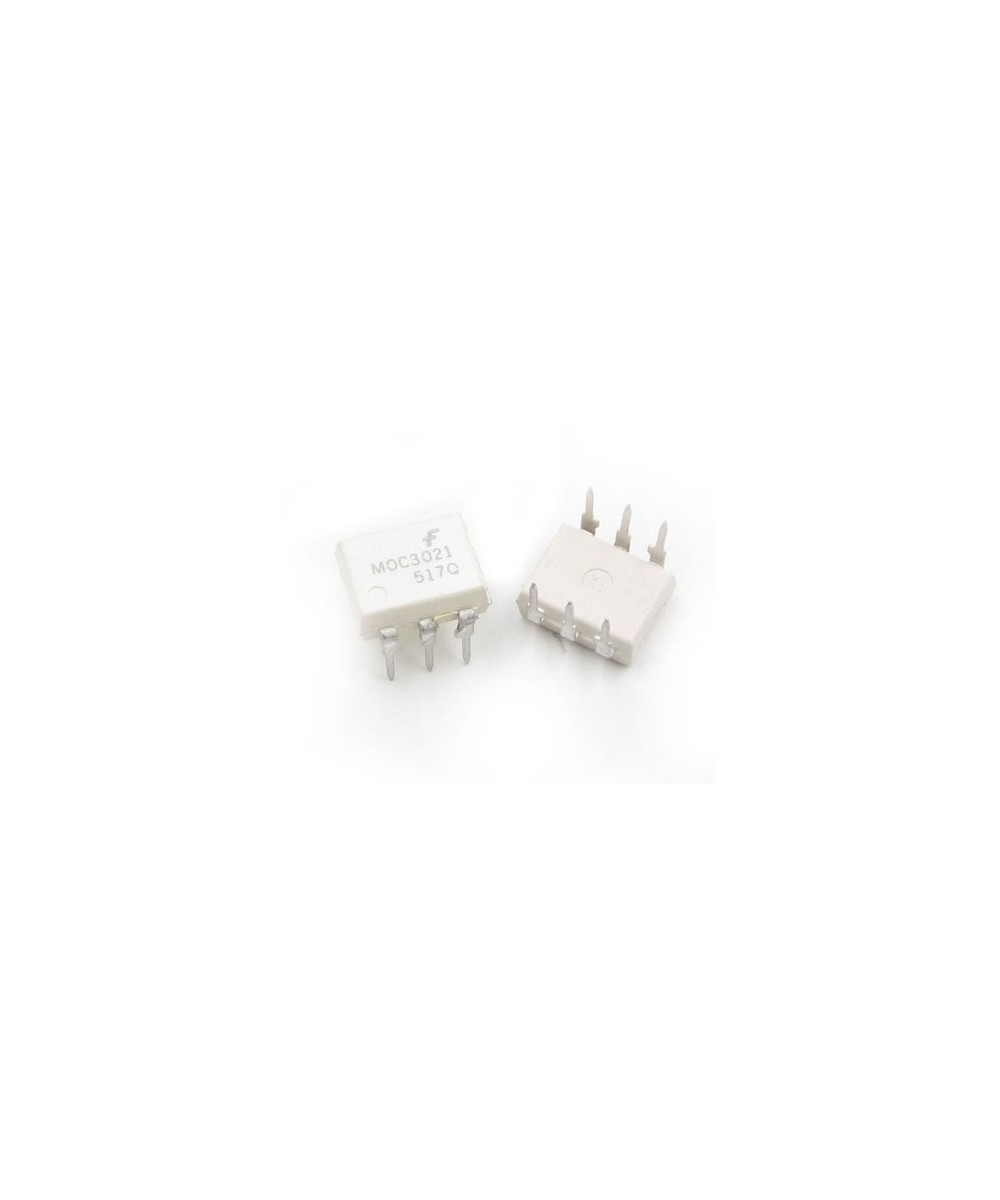

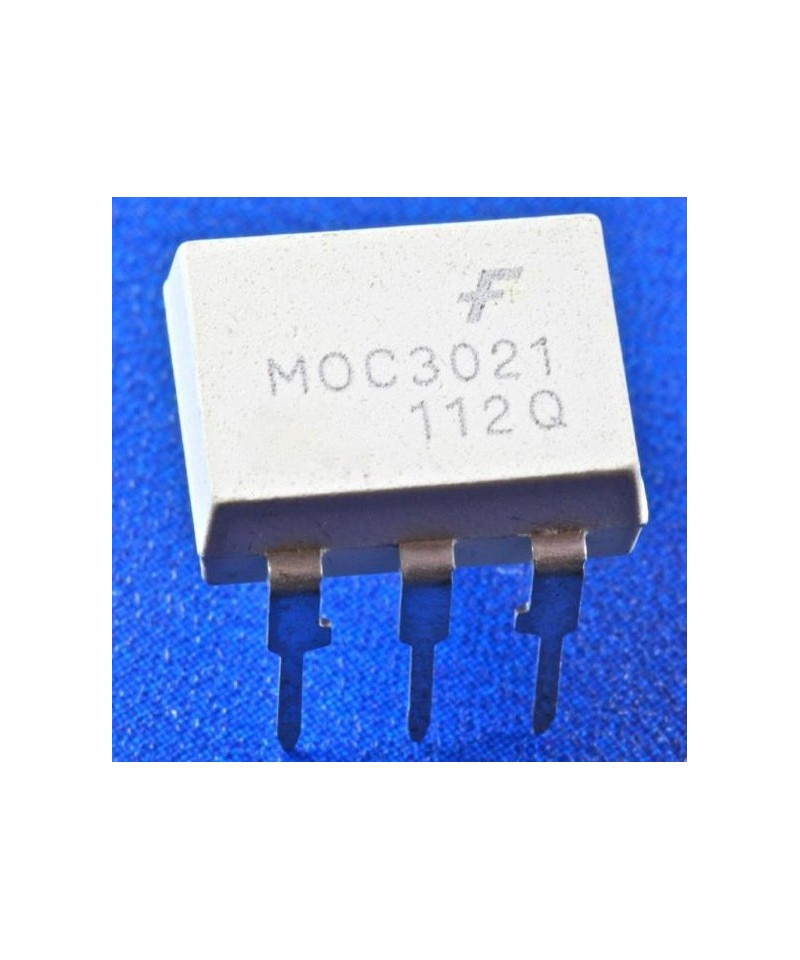

Optoacoplador MOC3021

Descripción:

MOC3021 es un optoacoplador que consta de un diodo emisor de rayos infrarrojos fabricado de arseniuro de galio, acoplado ópticamente a un interruptor bilateral de silicio (Diac), en un encapsulado de tipo DIP-6, con un alto aislamiento eléctrico de 7,5Kv. Diseñado para su uso como controlador de disparo aislado de Triac. Dentro de sus ventajas tenemos: una mayor durabilidad y confiabilidad y fácil de acoplar a cualquier circuito por su reducido tamaño.

Principales características:

Tensión de entrada inversa del diodo: 3V

Corriente de entrada continúa del diodo: 50mA

Tensión máxima de apagado repetitiva (Vdrm): 400 V

Corriente repetitiva en estado de apagado en cualquier dirección (Idrm):10 nA

Corriente inversa estática con Vr=3V (IR):100 µA

Corriente de activación de LED: 15mA

Resistencia de aislamiento: 10Ω

Voltaje de aislamiento: 7.5 kV

Rango temperatura de operación: -40°C a 150°C

Disipación continúa de energía a 25 °C del diodo emisor de infrarrojos: 100 mW

Disipación continúa de energía a 25 °C del diac: 300 mW

Disipación continúa de energía a 25 °C del dispositivo: 330 mW

Equivalente: NTE3048

Aplicaciones:

Estos dispositivo son muy importantes en la electrónica porque gracias a ellos se puede lograr controlar circuitos de potencia de corriente alterna con circuitos de corriente continua, ya que en muchas ocasiones es necesario hacer este tipo de control, porque los microcontroladores sólo son suministrados para trabajar con corriente directa y a bajo voltaje. Dentro de la gran variedad de aplicaciones tenemos: controles industriales, controles de solenoides, válvulas, semáforos, interruptores estáticos de alimentación de corriente alterna, máquinas expendedoras, atenuadores de lámparas incandescentes, relés de estado sólido y controles de velocidad de motores de corriente alterna .

Contenido:

1 x Optoacoplador MOC3021
