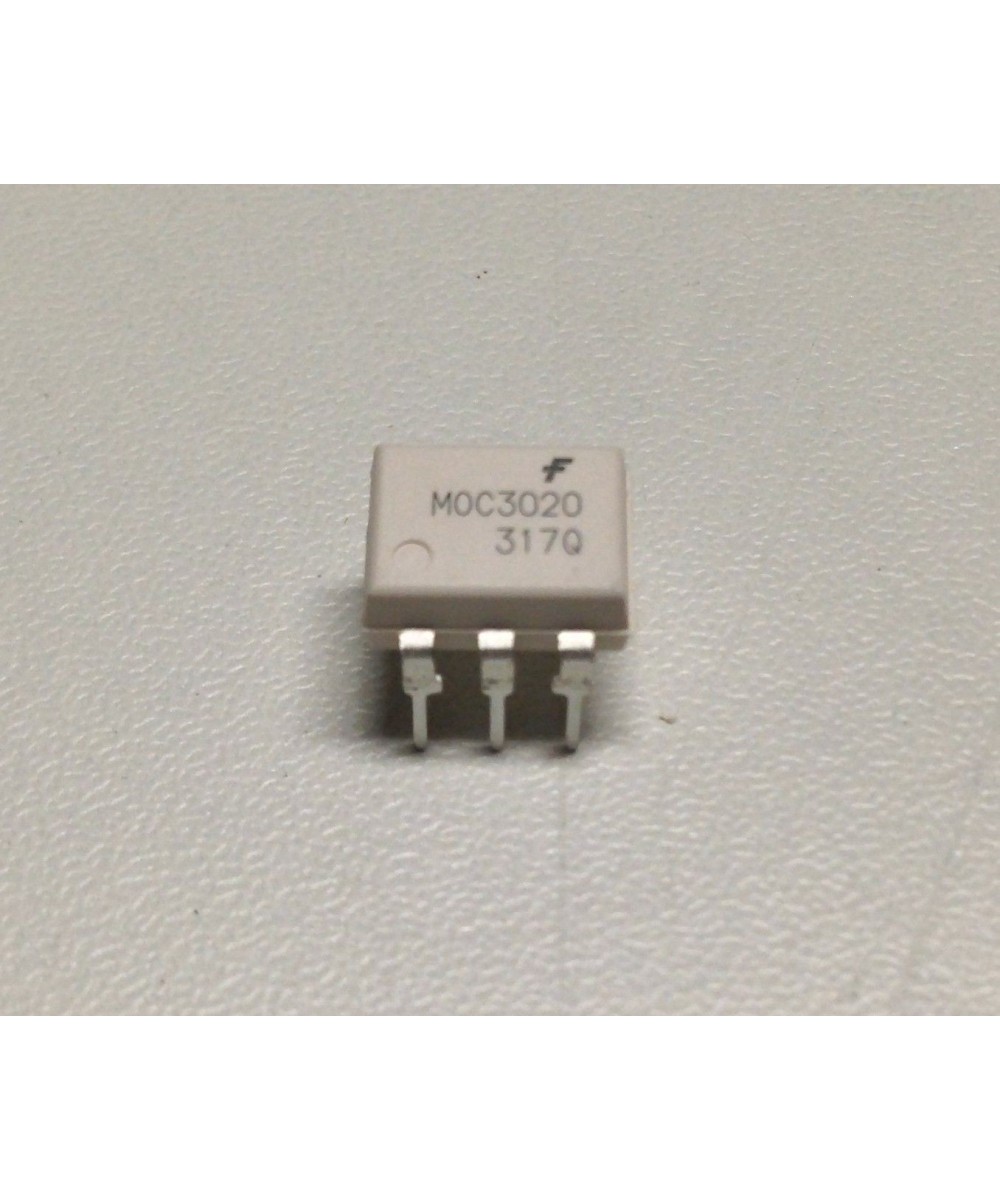

Optoacoplador MOC3020

Descripción:

Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.

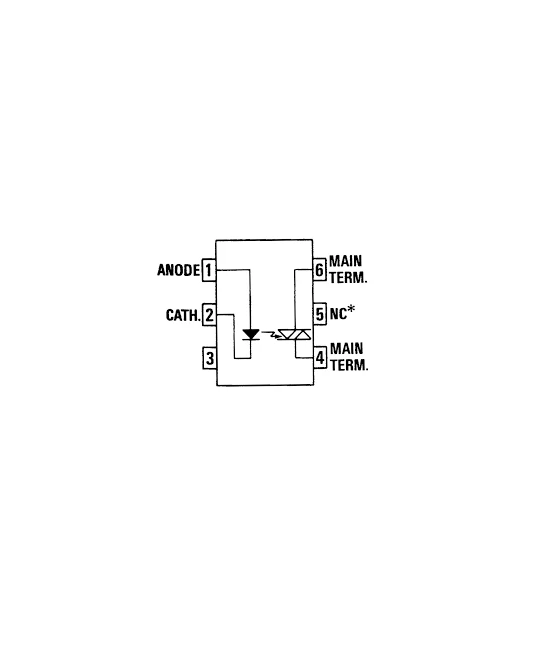

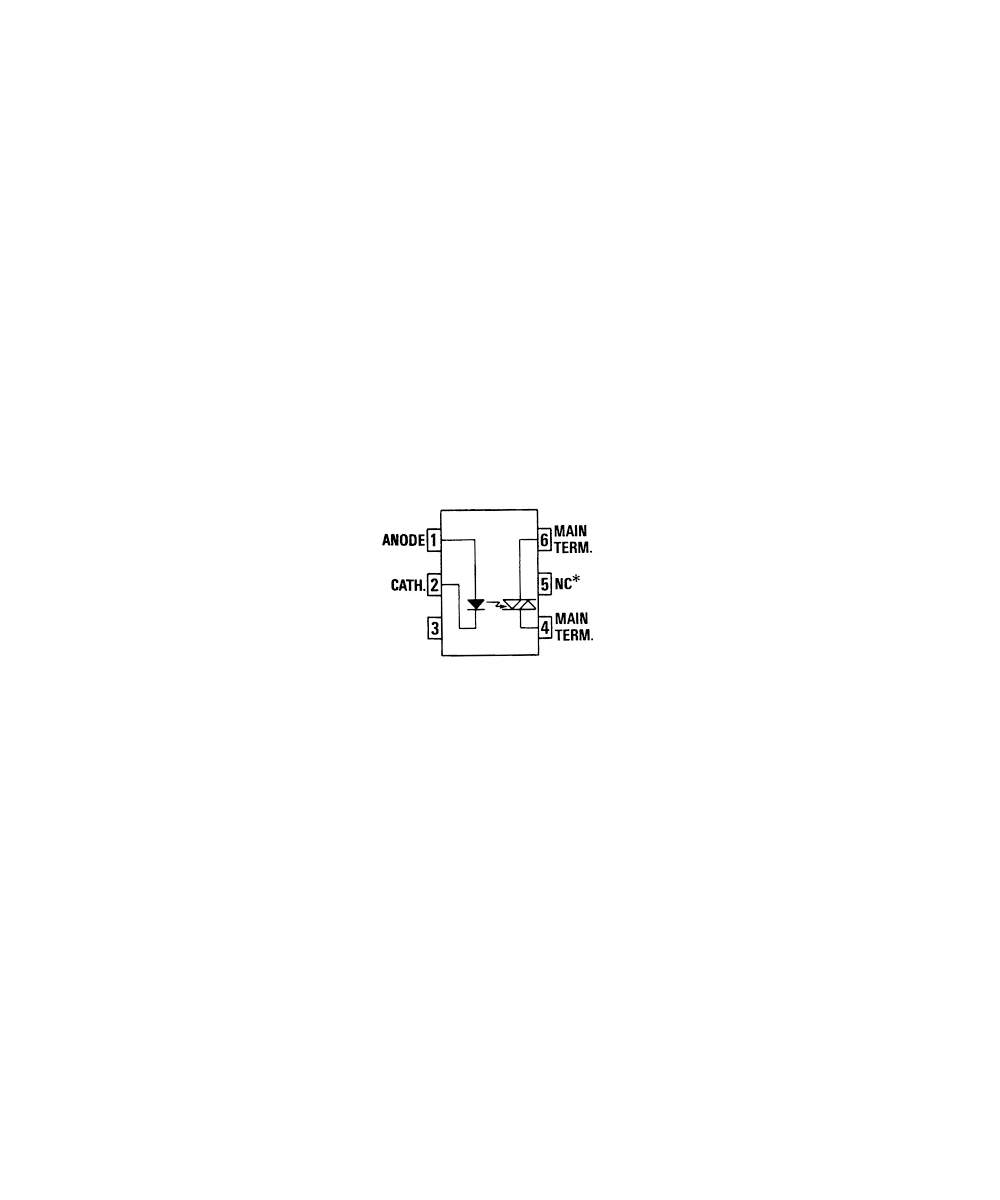

El MOC3020M consiste en un diodo de arseniuro de galio que emite infrarrojos ópticamente acoplado a un interruptor bilateral de silicio en un paquete de la INMERSIÓN de tipo 6-Lead. Este dispositivo está diseñado para su uso en aplicaciones que requieren TRIAC aislado disparo.

Excelente estabilidad de la corriente de disparo del LED (IFT)

El diodo emisor de infrarrojos tiene baja degradación

5300VAC RMS alto voltaje de aislamiento

Voltaje de bloqueo máximo 400V

Salida del controlador diseñado para la línea de 240 VAC

UL1577, 4170VAC RMS para aprobaciones regulatorias y de seguridad de 1 minuto

VISO Tensión de aislamiento 7500 V de pico

Aplicaciones:

Controles industriales, controles de solenoide/válvula, semáforos, interruptor de alimentación de CA estático, máquinas expendedoras, atenuadores de lámpara incandescente, relé de estado sólido, control del motor, balastro de lámpara

Especificaciones

Tipo: Optoacoplador

Salida del optoacoplador: Fototriac

Número de canales: 1

Modo de funcionamiento: Paso por no cero

Voltaje de aislamiento: 5.3 kV

Tensión máxima de apagado repetitiva, Vdrm: 400 V

Voltaje de reversa: 3 V

Corriente continua: 60 mA

Corriente de entrada: 10 mA

Disipación de potencia total : 100 mW

Temperatura de operación mínima: -40°C

Temperatura de operación máxima: 85°C

Encapsulado: DIP

No. de pines: 6

Sustituto

NTE3048  MOC3022  MOC3021

Contenido:

1 x Optoacoplador MOC3020
