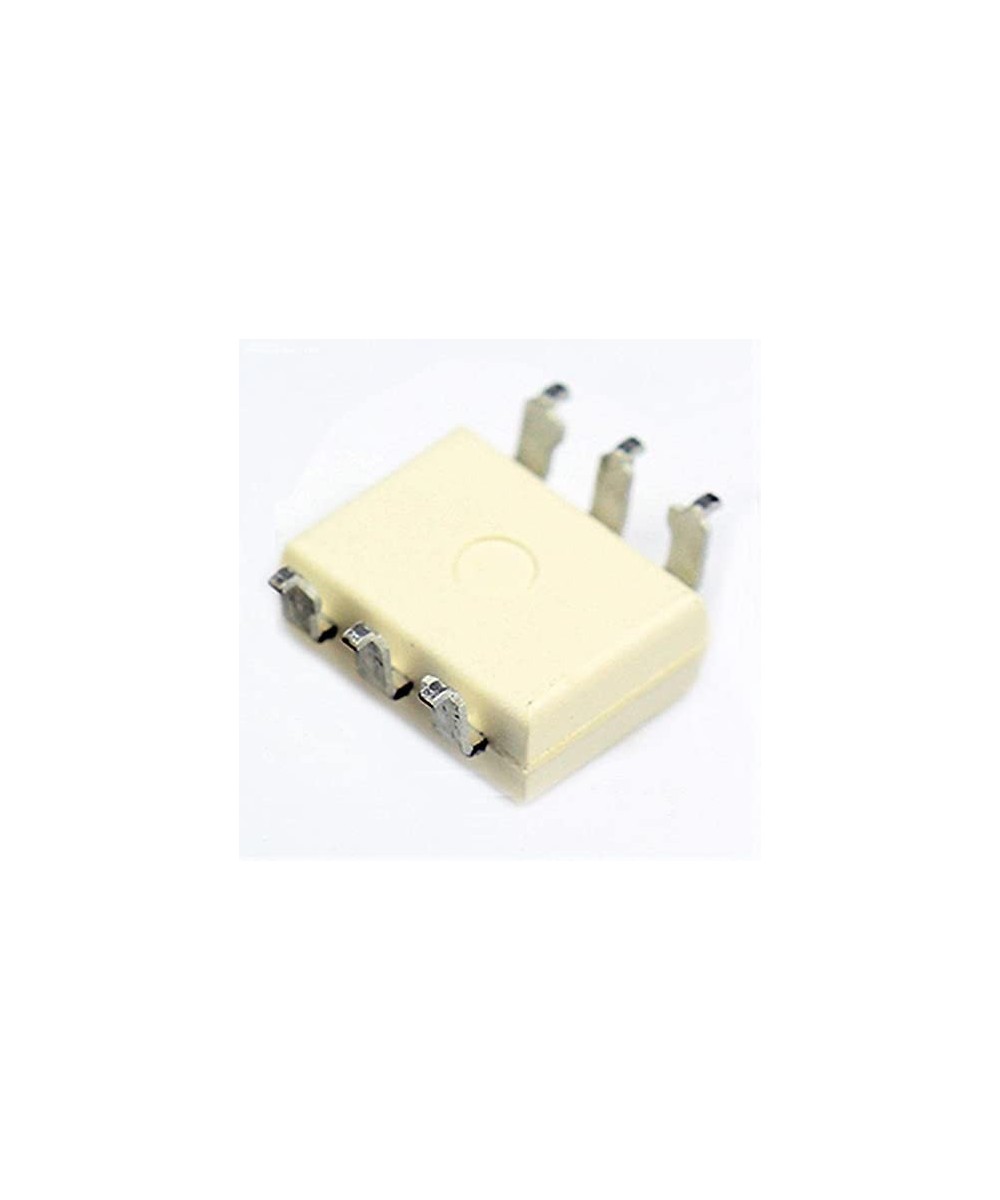

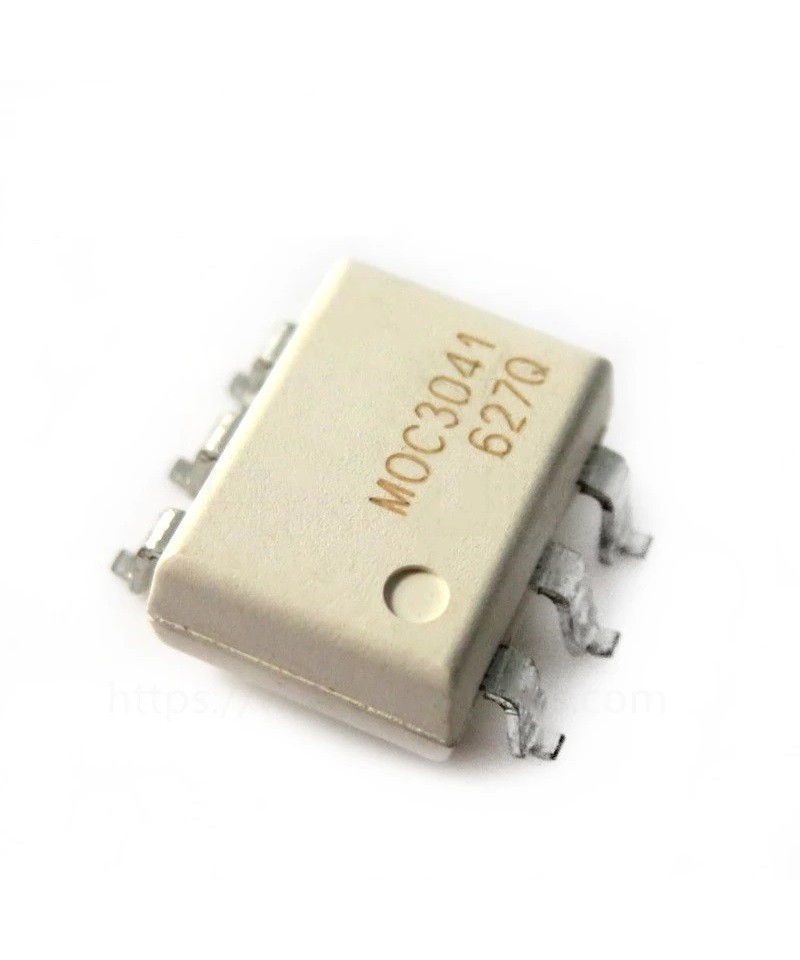

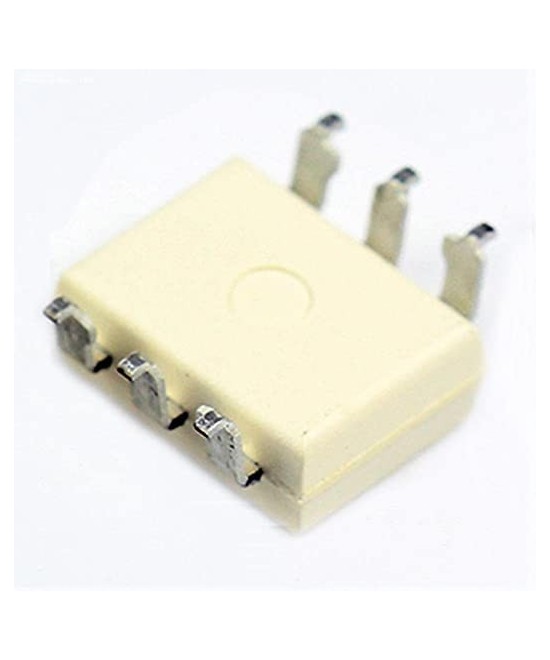

Optoacoplador MOC3041 SMD

Descripción

Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.

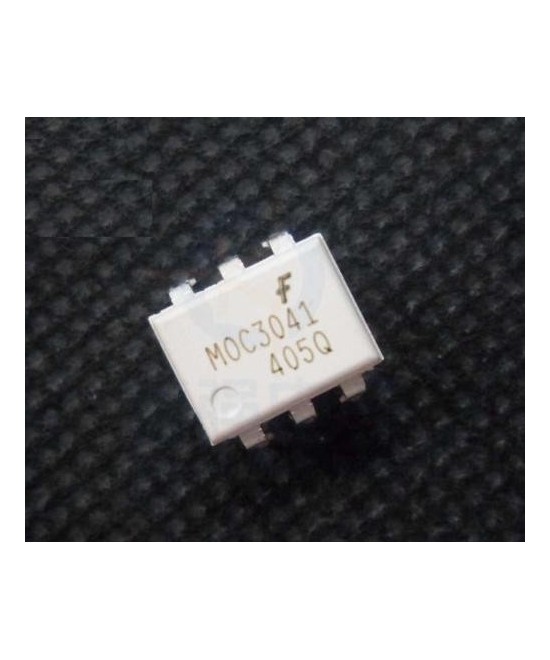

El MOC3041 de Fairchild es un optoacoplador de salida de conductor triac de cruce cruzado de paso a través en un paquete DIP de 6 patillas. Este dispositivo contiene un diodo emisor de infrarrojos de GaAs acoplado ópticamente a un detector de silicio monolítico que realiza la función de un conductor triac bilateral de cruce de voltaje cero. Este dispositivo está diseñado para conectar el sistema de lógica a equipos alimentados a partir de líneas de 115VAC, teletipos, CRTs, relés de estado sólido, controles industriales, impresoras, motor y solenoide y electrodomésticos.

Bloqueo de voltaje máximo de 400V

Tensión de aislamiento de 4.17KV

Corriente del disparador del LED de 15mA en el voltaje terminal 3V

UL 1577 y DIN-EN IEC60747-5-5 aprobado

Rango de temperaturas de funcionamiento de -40 ° C a 85 ° C

Aplicaciones:

Industrial, Iluminación

Especificaciones

Tipo: Optoacoplador

Tipo  de salida: Phototriac

Número de canales: 1

Modo de funcionamiento: Paso por cero

Voltaje  de aislamiento: 7.5 kV

Tensión máxima de apagado repetitiva, Vdrm: 400 V

Corriente continua: : 50 mA

Voltaje inverso: 6 V

Temperatura de operación mínima: -40°C

Temperatura de operación máxima: 85°C

Encapsulado: DIP

Número de pines: 6

Contenido:

1 x Optoacoplador MOC3041 SMD
