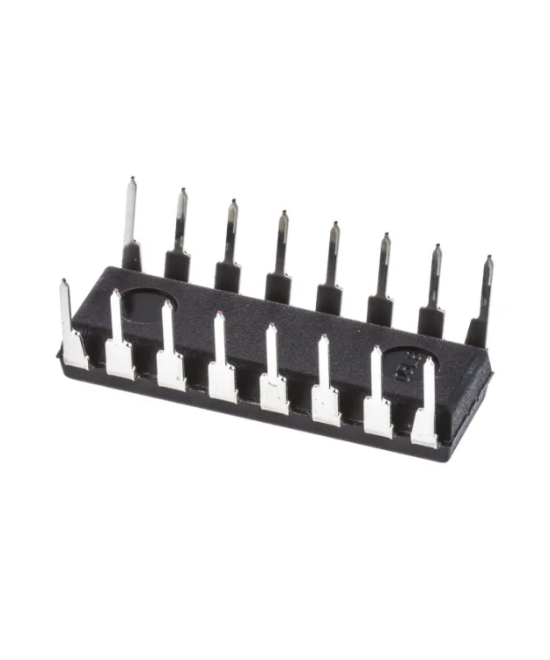

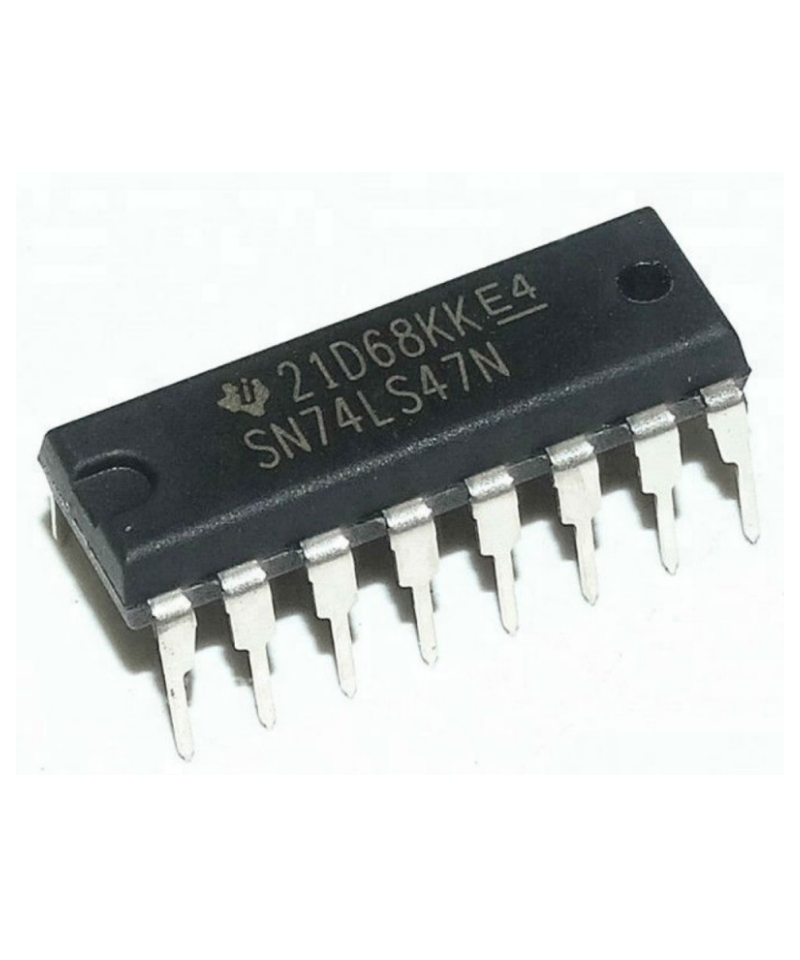

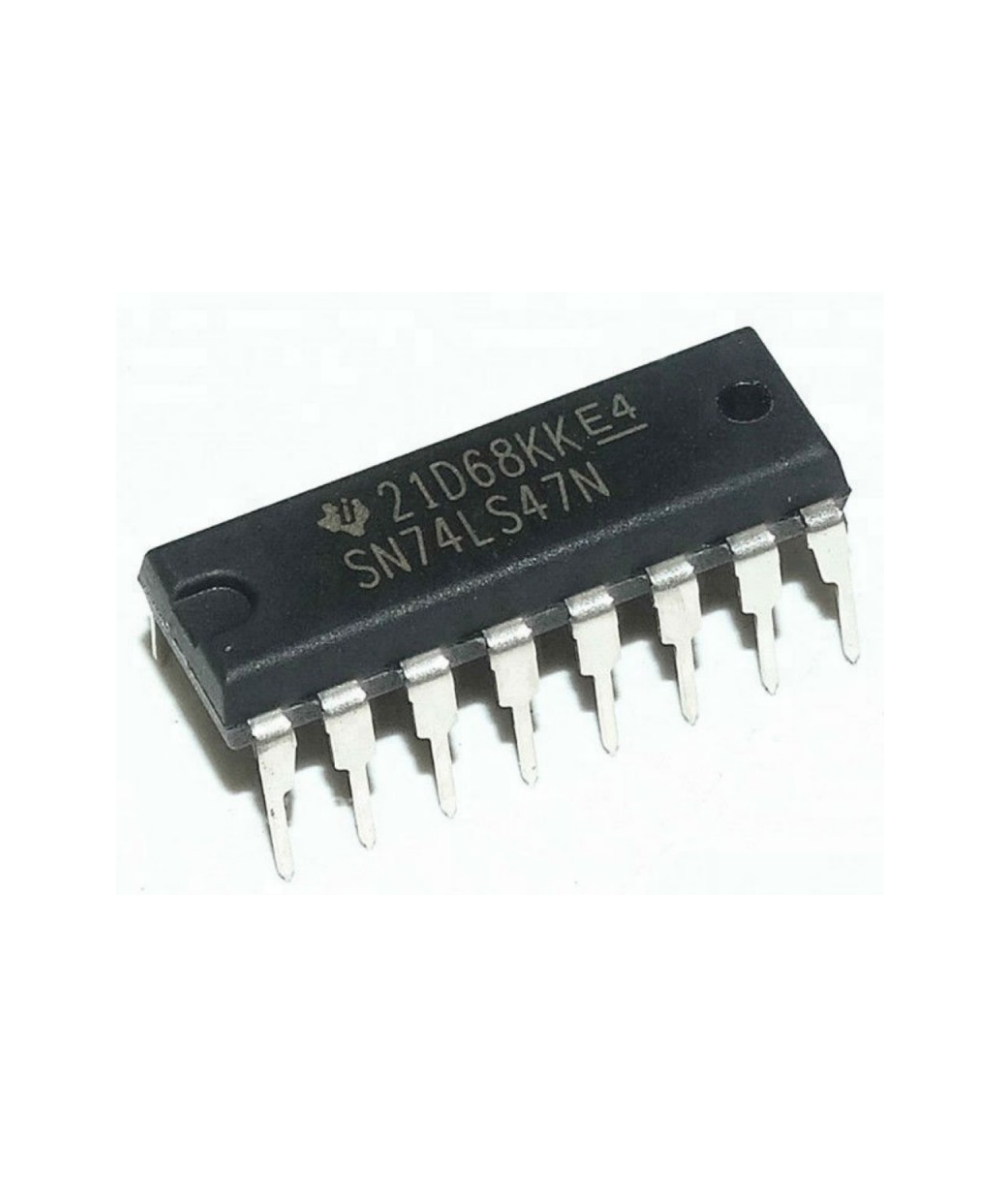

Compuerta Logica Decodificador SN74LS47N

Descripción

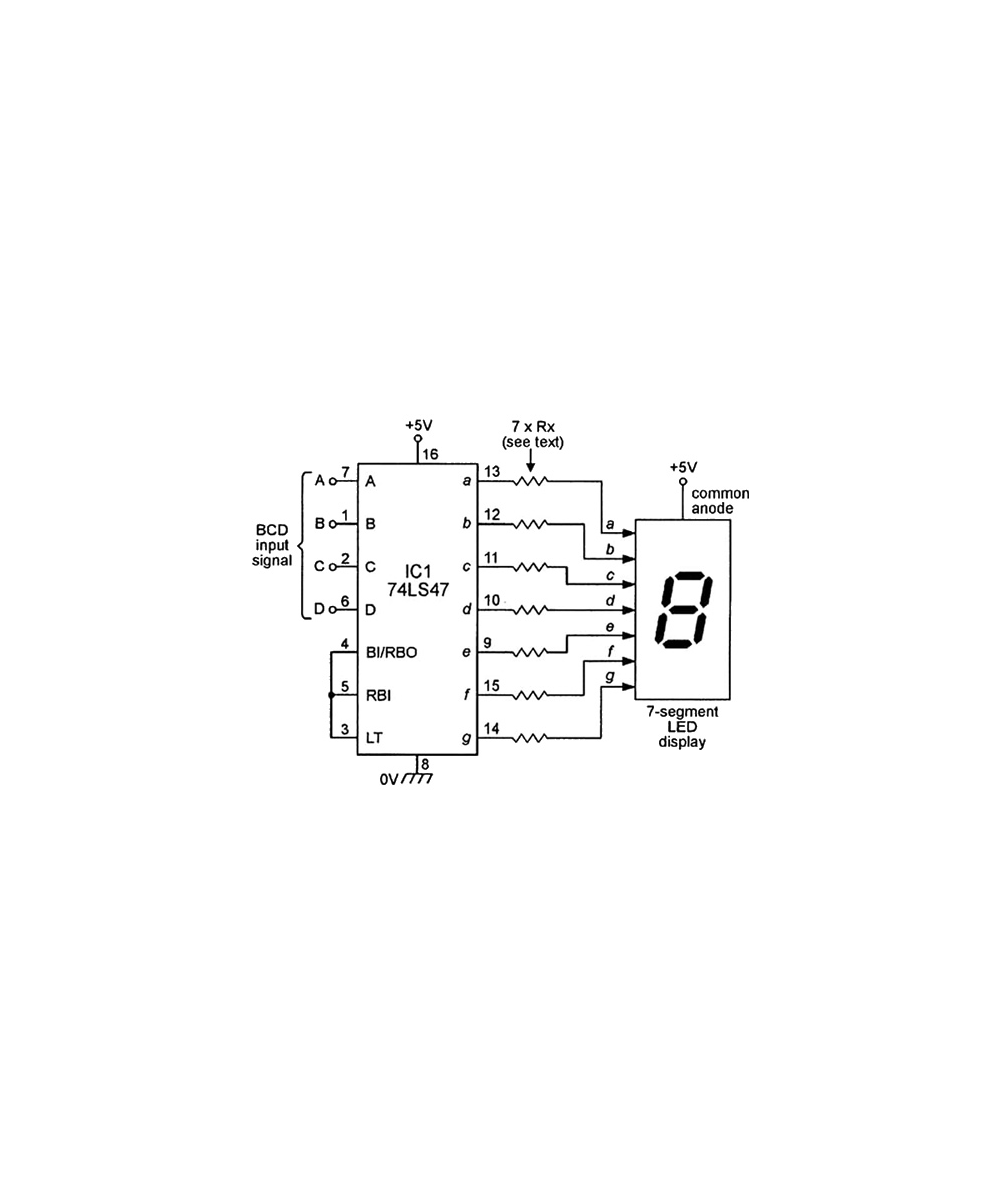

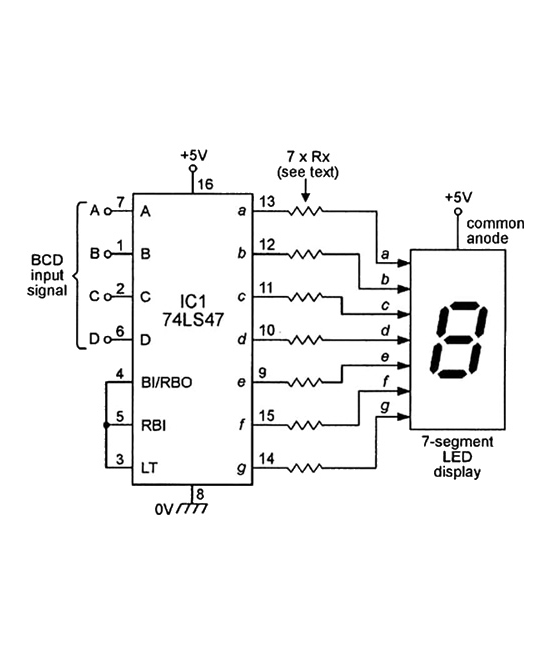

El  74LS47N es un decodificador/controlador de BCD a siete segmentos con salidas de activación en bajo, diseñadas para la conducción directa de indicadores incandescentes o LEDs de ánodo común. El circuito puede impulsar bujías de lámpara o LEDs de cátodo común. Todos los circuitos, excepto el LS49, tienen controles de entrada/salida de supresión de cresta completa y una entrada para prueba de lámpara. Los patrones de visualización para los contadores de entrada BCD superiores a 9 son símbolos únicos para autenticar las condiciones de entrada. Sus circuitos incorporan control de puesta a cero de flanco positivo o negativo automático (RBI y RBO). La prueba de lámpara (LT/) de estos tipos se puede realizar en cualquier momento cuando el nodo BI/RBO está en nivel alto. Todos los tipos (incluyendo el '49 y el 'LS49) contienen una entrada de borrado (BI) que puede ser utilizada para controlar la intensidad de la lámpara pulsando o inhibiendo las salidas.

Especificaciones:

Salida de colector abierto

Ánodo común

Las salidas de colector abierto conducen directamente los indicadores

Provisto con prueba de lámpara

Puesta a cero con flanco positivo/negativo

Todos los tipos de circuitos incluyen la capacidad de modulación de intensidad de la lámpara

Supresión de cero / arrastre de cero

Todos los tipos de circuitos cuentan con capacidad de modulación de intensidad de lámpara

Conduce un LED ánodo común mediante indicadores incandescentes

Disposición de la prueba de la lámpara

Líder / Supresión cero final

Todos los tipos de circuitos de características lámpara capacidad de modulación de intensidad

Salida de Colector Abierto

Aplicaciones: Procesado de señal, defensa, militar y aeroespacial

Especificaciones:

Familia: LS

Tipo de  lógica  del circuito: Decodificador y controlador

Número de salidas: 7

Tensión de alimentación mínima: 4.75 V

Tensión de alimentación máxima: 5.25 V

Corriente:  24 mA

Temperatura de operación mínima: 0 °C

Temperatura de operación máxima: 70 °C

Encapsulado: DIP

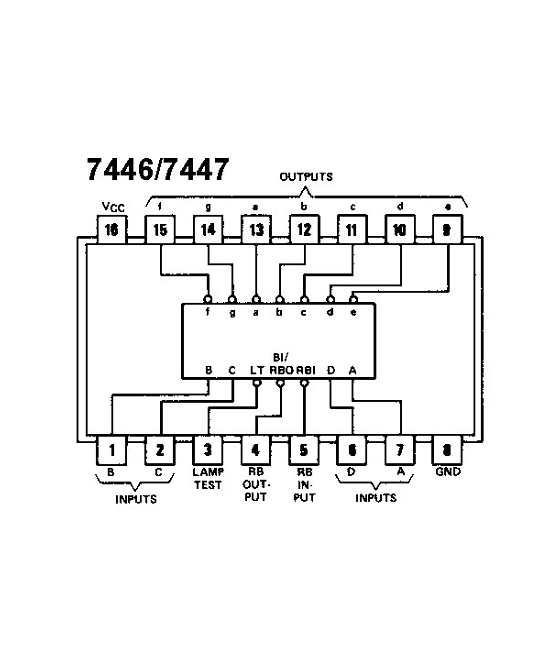

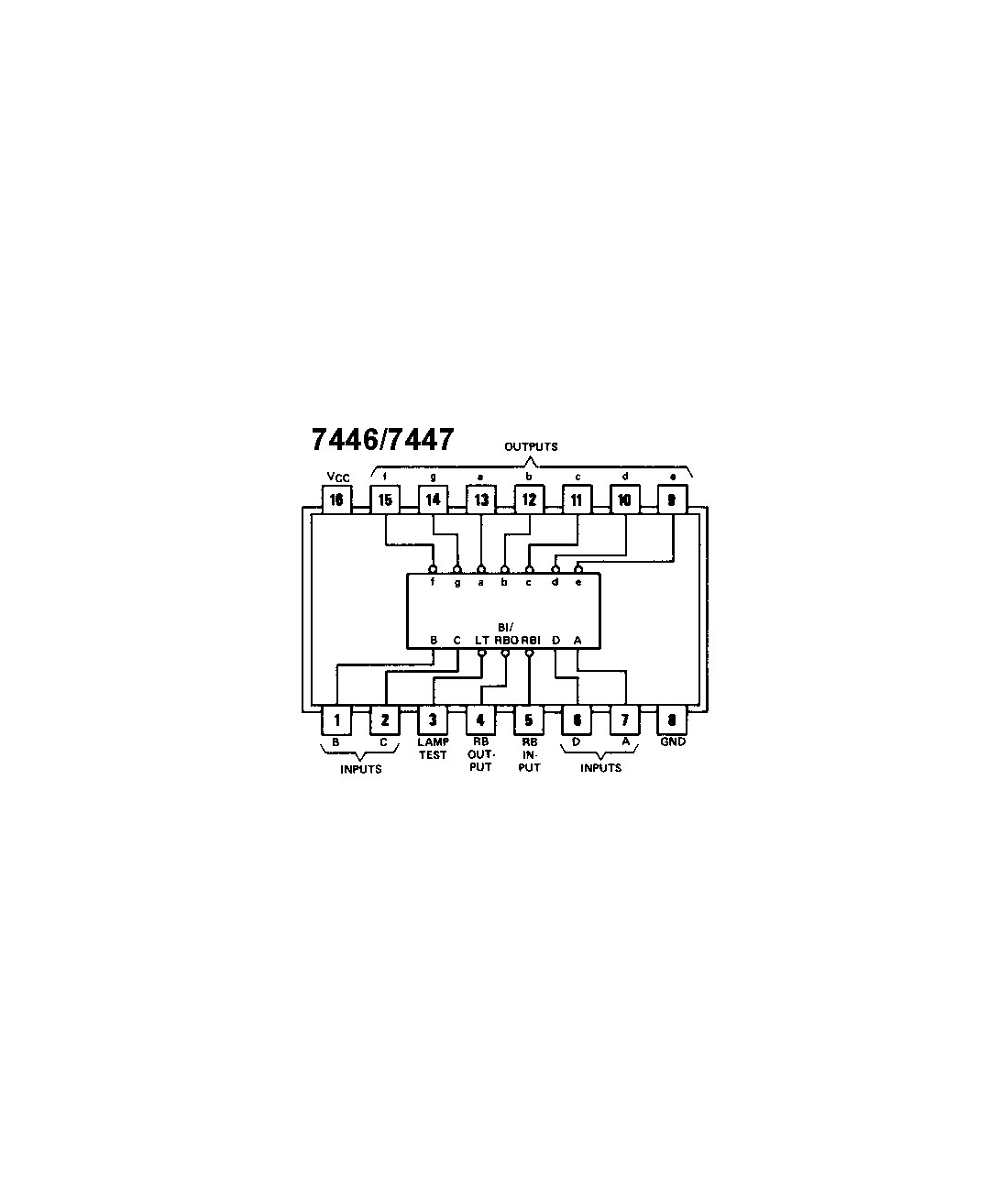

Número de pines: 16

Sustituto:

 NTE7447  NTE74LS47

Contenido:

1 x Circuito integrado decodificador SN74LS47N
