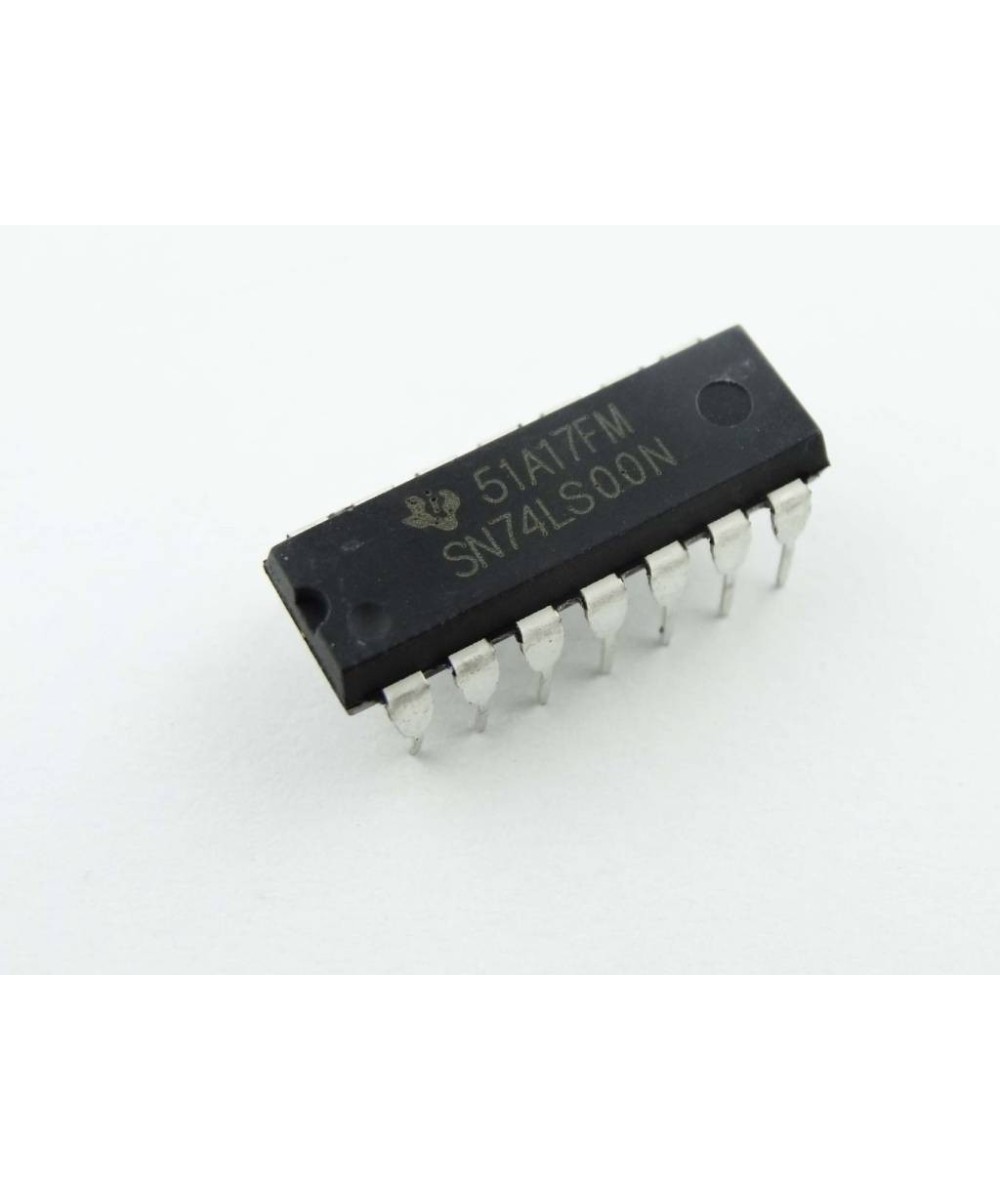

Puerta lógica SN74LS00N (PDIP)

Descripción:

Los dispositivos SNx4xx00 contienen cuatro Puertas NAND de 2 entradas. Los dispositivos realizan el Función booleana Y = A .B o Y = A + B en positivo lógica.

Especificaciones:

Fabricante: Texas Instruments

Categoría de producto: Puertas lógicas

RoHS: Detalles

Producto: Single-Function Gate

Función lógica: NAND

Familia lógica: LS

Número de puertas: 4 Gate

Número de líneas de entrada: 2 Input

Número de líneas de salida: 1 Output

Corriente de salida de nivel alto: - 16 mA

Corriente de salida de nivel bajo: 0.4 mA

Tiempo de retardo de propagación: 22 ns

Voltaje de alimentación - Máx.: 5.25 V

Voltaje de alimentación - Mín.: 4.75 V

Temperatura de trabajo mínima: 0 C

Temperatura de trabajo máxima: + 70 C

Estilo de montaje: Through Hole

Paquete / Cubierta: PDIP-14

Empaquetado: Tube

Función: NAND

Altura: 4.57 mm

Tipo de entrada: TTL

Longitud: 19.3 mm

Rango de temperatura de trabajo: 0 C to + 70 C

Tipo de salida: TTL

Serie: SN74LS00

Ancho: 6.35 mm

Corriente de suministro operativa: 22 UA

Voltaje de alimentación operativo: 5 V

Tipo de producto: Logic Gates

Cantidad de empaque de fábrica: 25

Subcategoría: Logic ICs

Peso de la unidad: 1 g

Incluye:

1 x Puerta lógica SN74LS00N (PDIP)
