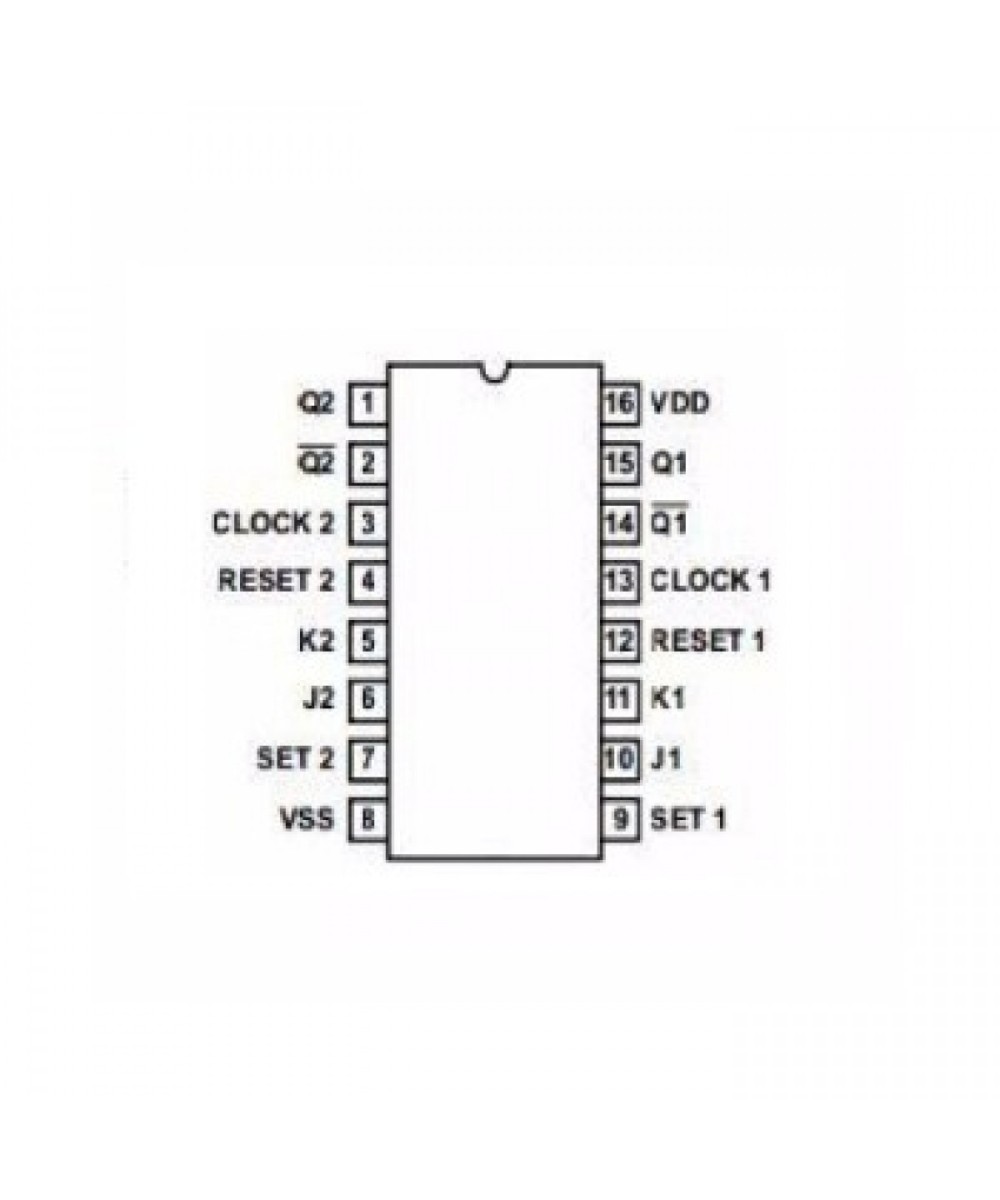

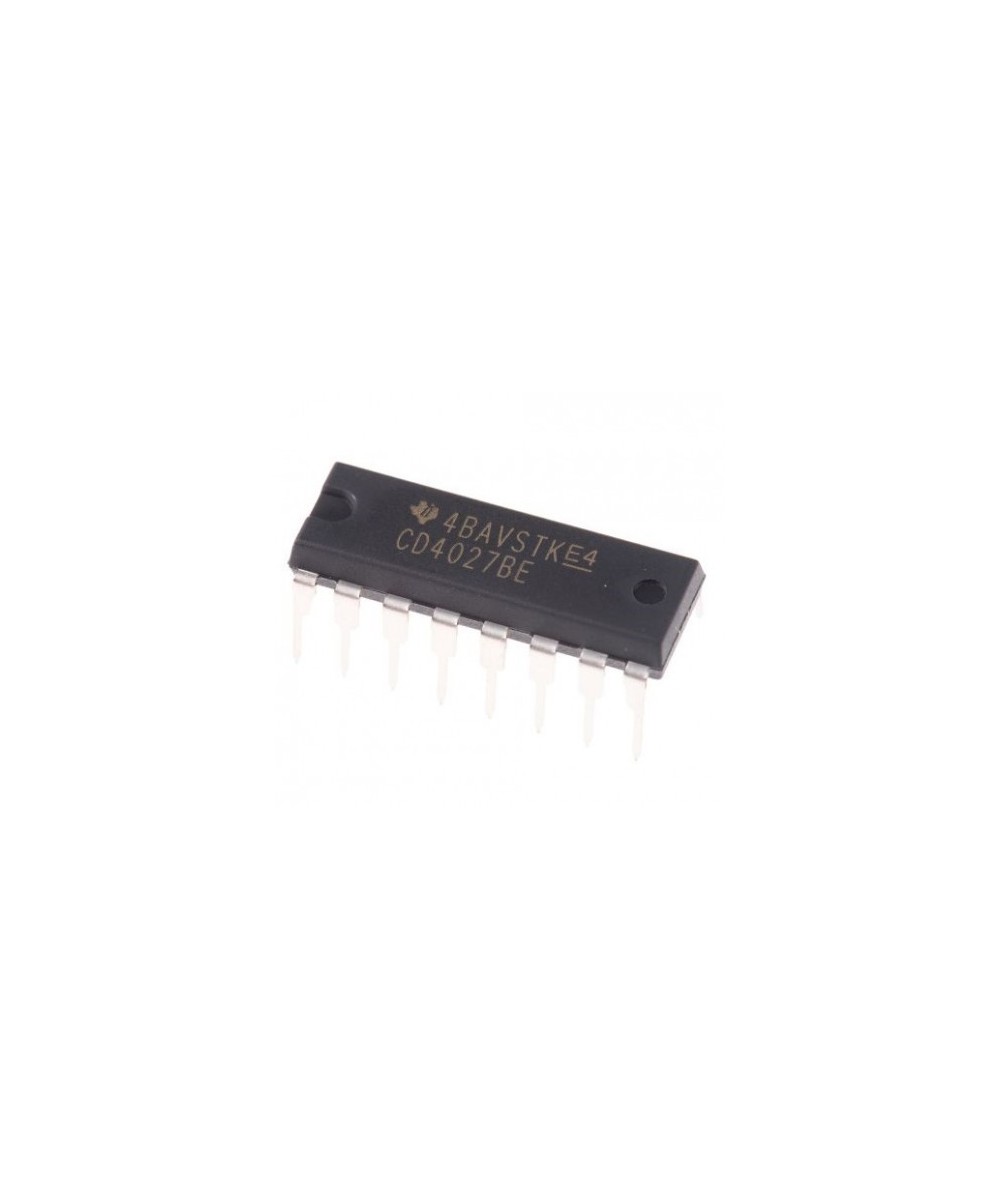

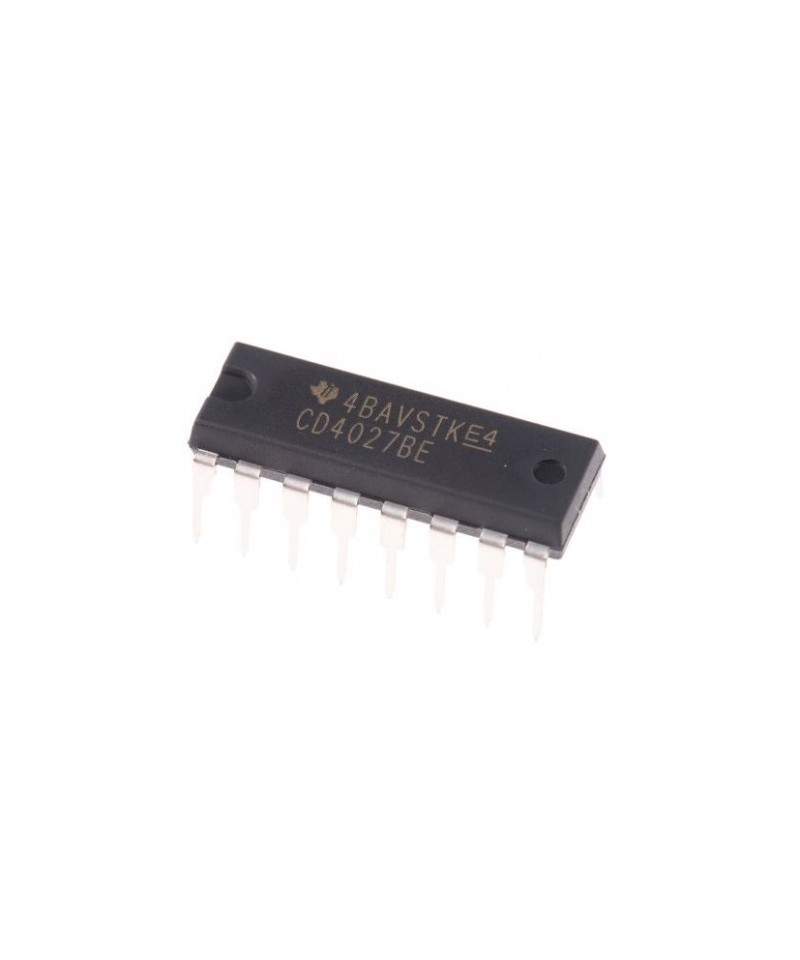

Flip Flop dual CD4027BE (PDIP)

Descripción:

CD4027B es un circuito integrado monolítico de un solo chip que contiene dos flip-flops maestro-esclavo J-K de simetría complementaria idénticos. Cada flip-flop tiene provisiones para señales de entrada individuales J, K, Set, Reset y Clock. Las señales Q y Q almacenadas en búfer se proporcionan como salidas. Esta disposición de entrada y salida permite un funcionamiento compatible con el flip-flop tipo D dual RCA-CD4013B.

El CD4027B es útil para realizar funciones de control, registro y alternancia. Los niveles lógicos presentes en las entradas J y K junto con la autodirección interna controlan el estado de cada flip-flop; los cambios en el estado del flip-flop son sincrónicos con la transición positiva del pulso del reloj. Las funciones de configuración y reinicio son independientes del reloj y se inician cuando hay una señal de alto nivel en la entrada de configuración o reinicio.

Los tipos CD4027B se suministran en paquetes cerámicos dobles en línea herméticos de 16 conductores (sufijo F3A), paquetes de plástico dobles en línea de 16 conductores (sufijo E), paquetes de contorno pequeño de 16 conductores (M, M96, MT y sufijos NSR) y paquetes de contorno pequeño de encogimiento delgado de 16 conductores (sufijos PW y PWR).

Especificaciones:

Fabricante: Texas Instruments

Categoría de producto: Básculas electrónicas

RoHS: Detalles

Número de circuitos: 2

Familia lógica: CD4000

Tipo lógico: J-K Type Flip-Flop

Polaridad: Inverting/Non-Inverting

Tipo de entrada: Single-Ended

Tipo de salida: Differential

Tiempo de retardo de propagación: 300 ns

Corriente de salida de nivel alto: - 1.5 mA

Corriente de salida de nivel bajo: 1.5 mA

Voltaje de alimentación - Mín.: 3 V

Voltaje de alimentación - Máx.: 18 V

Temperatura de trabajo mínima: - 55 C

Temperatura de trabajo máxima: + 125 C

Estilo de montaje: Through Hole

Paquete / Cubierta: PDIP-16

Empaquetado: Tube

Función: Dual Master/Slave

Altura: 4.57 mm

Longitud: 19.3 mm

Rango de temperatura de trabajo: - 55 C to + 125 C

Corriente de reposo: 20 uA

Serie: CD4027B

Ancho: 6.35 mm

Marca: Texas Instruments

Número de canales: 2

Número de líneas de entrada: 2

Número de líneas de salida: 1

Voltaje de alimentación operativo: 3 V to 18 V

Tipo de producto: Flip Flops

Tipo de restablecimiento: Set, Reset

Cantidad de empaque de fábrica: 25

Subcategoría: Logic ICs

Peso de la unidad: 1 g

Incluye:

1 x Flip Flop dual CD4027BE (PDIP)
