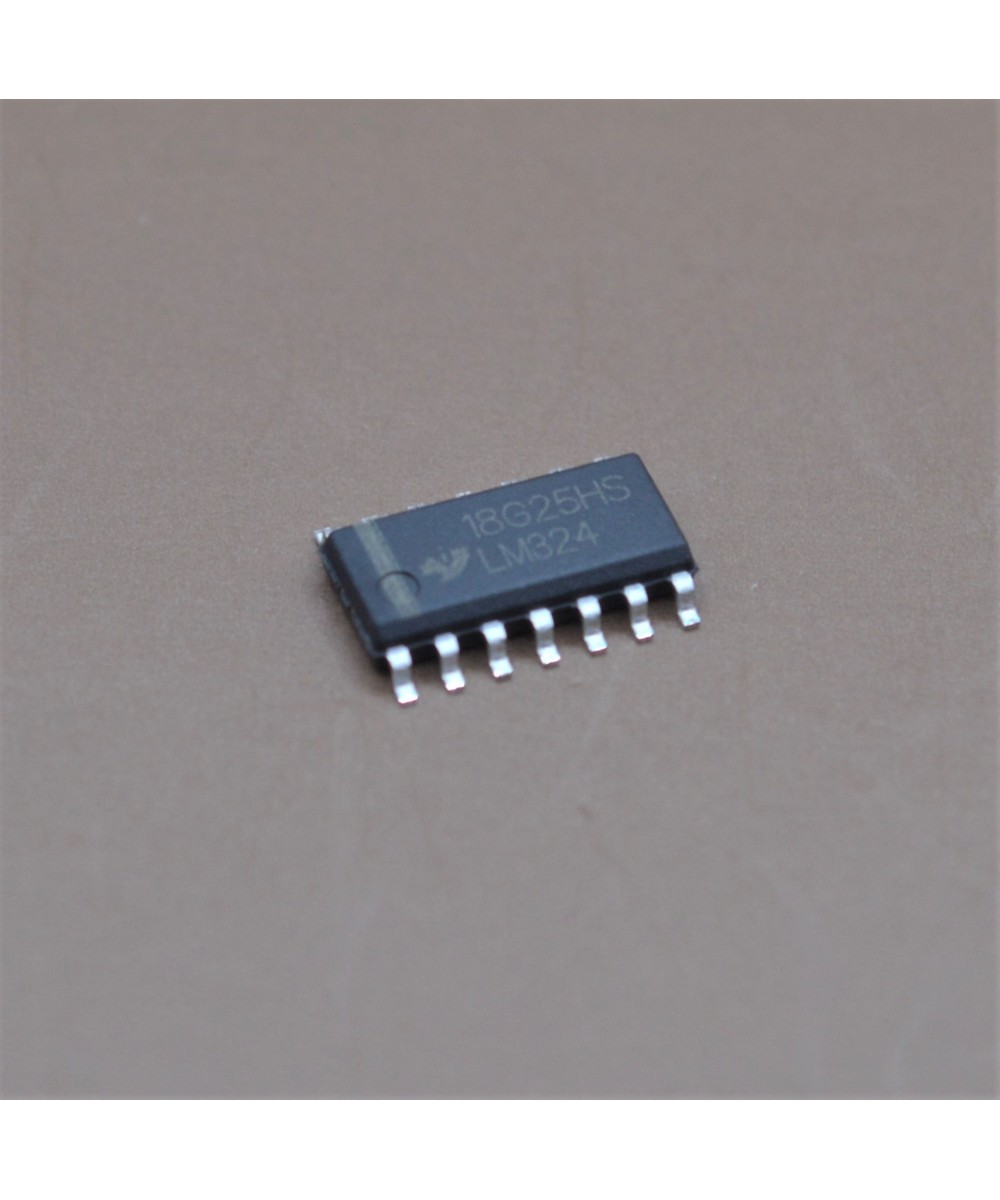

Amplificador Operacional LM324 SMD (SOIC)

Descripción:

El LM324D es un amplificador operacional cuádruple amplificador operacional en el encapsulado SOIC de 14 pines. Se compone de cuatro amplificadores operacional independientes de frecuencia alta ganancia  compensados. Diseñado específicamente para operar desde una sola fuente de alimentación o suministro dividida sobre una amplia gama de voltajes. El lazo abierto amplificación de tensión diferencial de funciones de LM324 normalmente 100V / mV y compensación de frecuencia interna.

Especificaciones:

Baja corriente de alimentación típica de 0.8 mA drena independiente al voltaje de alimentación

Rango de voltaje de entrada en modo común incluye tierra, que permite la detección directa cerca de la tierra

La amplificación de voltaje diferencial típica de lazo abierto es de 100V/mV

Compensación interna de frecuencia

Productos que cumplen con MIL-PRF-38535

Todos los parámetros se prueban a menos que se indique lo contrario

Especificaciones

Tipo de amplificador operacional: Alta ganancia

Número de amplificadores: 4

Tensión de alimentación mínima:  16 V

Tensión de alimentación máxima:  32 V

Corriente de entrada: 50 mA

Disipación de potencia: 500 mW

Velocidad de respuesta: 0.5 V/us

Ancho de banda: 1.2 MHz

Temperatura de operación mínima: 0 C

Temperatura de operación máxima: 70 C

Encapsulado: SOIC

Número de pines: 14

Incluye:

1 x Amplificador Operacional LM324 SMD SOIC
