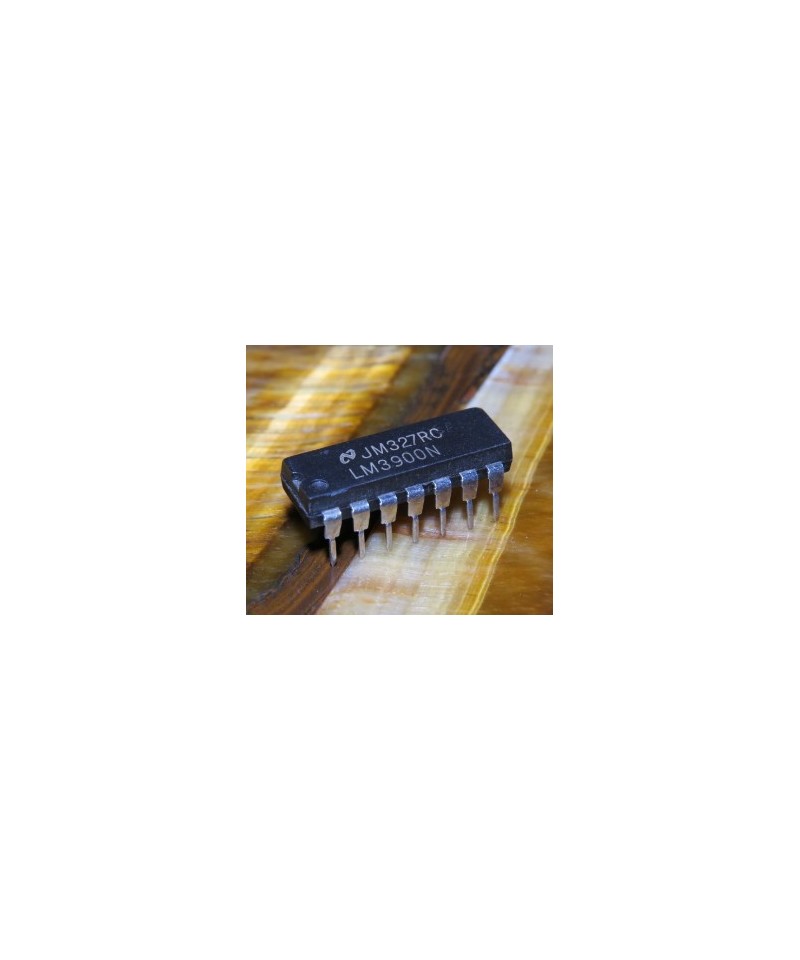

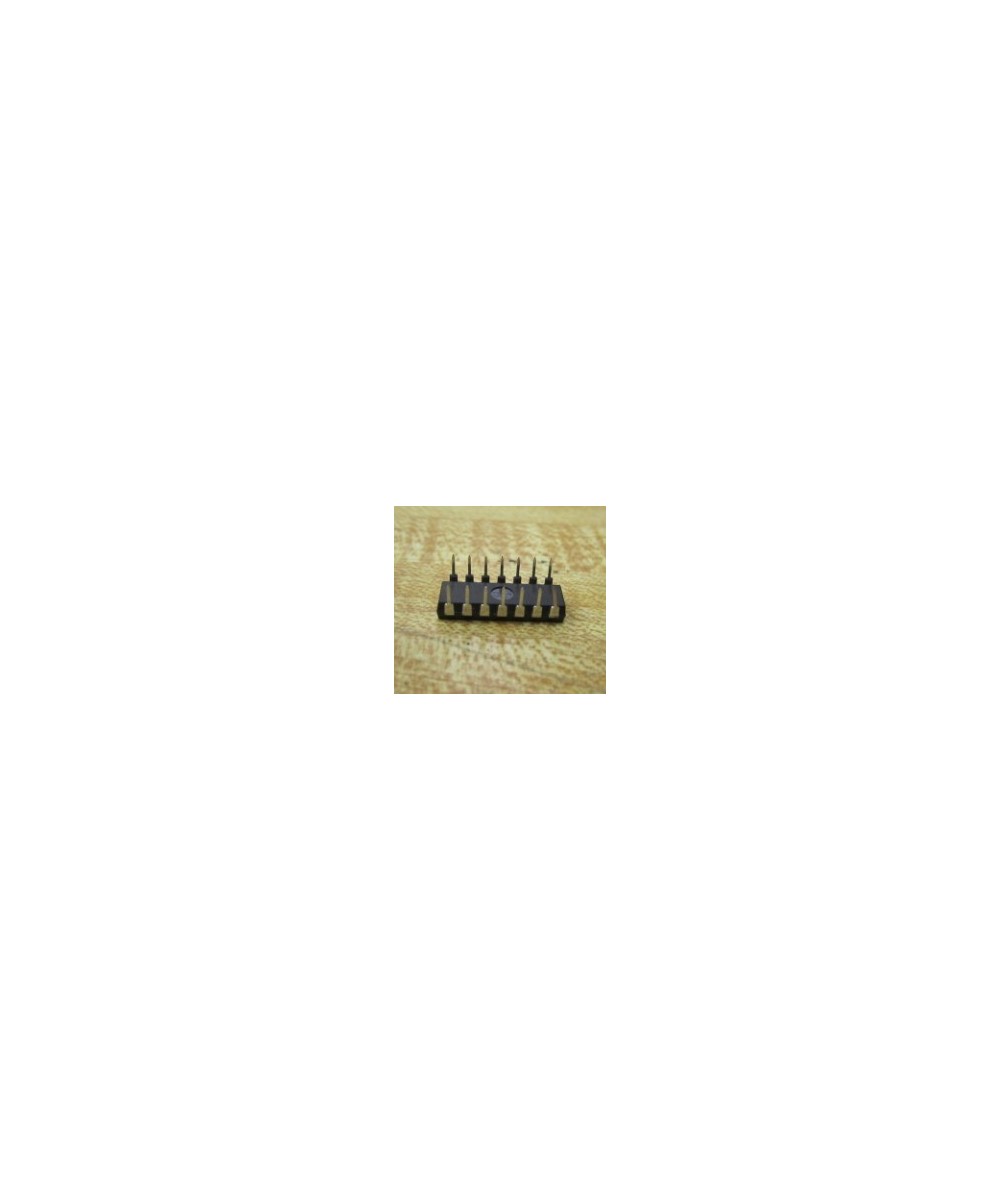

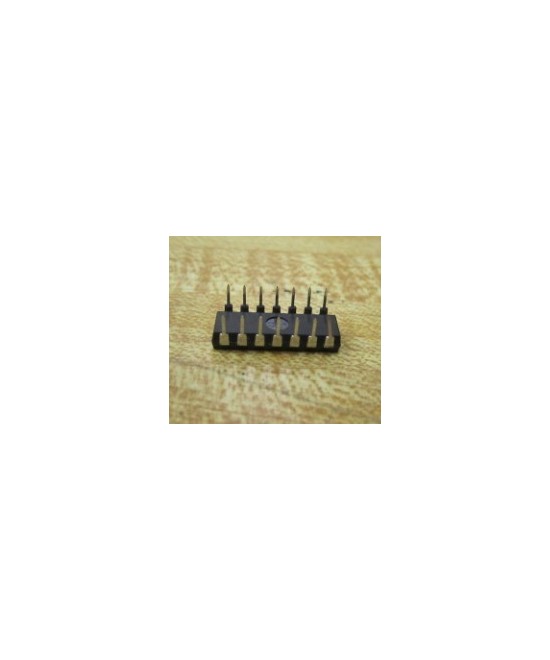

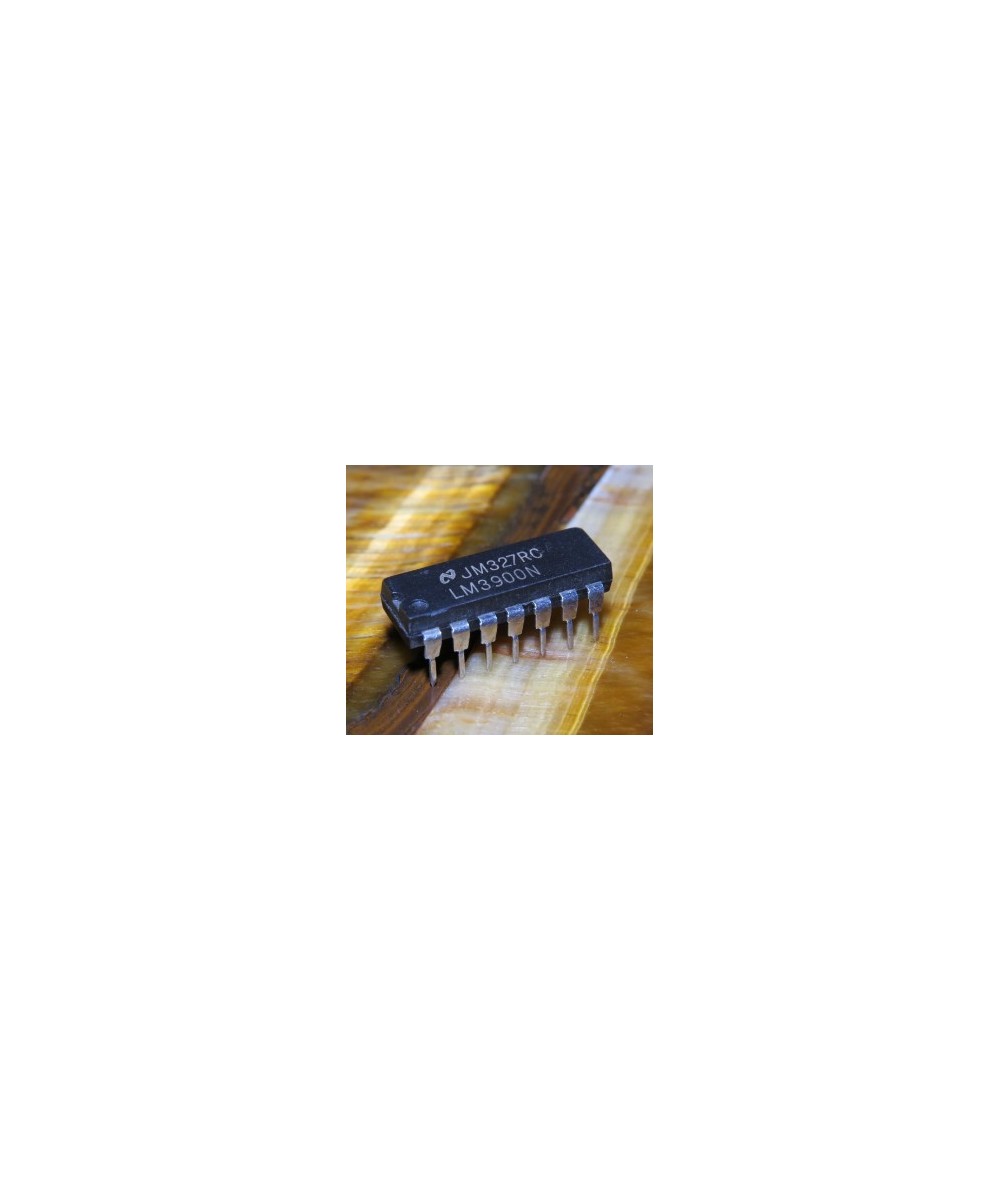

Amplificador operacional LM3900N

Descripción:

Circuito Integrado LM3900. Amplificador operacional cuádruple de propósito general Norton que consiste de cuatro amplificadores independientes, de alta ganancia compensado en frecuencia Norton operativos que fueron diseñados específicamente para operar desde una sola fuente de alimentación a través de una amplia gama de voltajes. Operación de los suministros de división es también posible. El drenaje de corriente baja de alimentación es esencialmente independiente de la magnitud de la tensión de alimentación. Estos dispositivos proporcionan un ancho de banda de ancho y gran oscilación de la tensión de salida.

Características:

Categoría de producto: Amplificadores operacionales - Op Amps
RoHS: detalles
Estilo de montaje: Agujero pasante
Paquete / caja: PDIP-14
Voltaje de suministro - Máx .: 32 V
Cantidad de canales: 4 canales
GBP - Gain Bandwidth Product: 2.5 MHz
SR - Tasa de cambio: 20 V / us
Ib - Intensidad de polarización de entrada: 200 nA
Voltaje de suministro - Mín .: 4.5 V
Corriente de suministro de funcionamiento: 1.55 mA
Temperatura de funcionamiento mínima: 0 C
Temperatura de funcionamiento máxima: +70 C
Apagado: Sin parada
Serie: LM3900
Embalaje: tubo
Tipo de amplificador: amplificador de propósito general
Altura: 4.57 mm
Longitud: 19.3 mm
Producto: Amplificadores Operacionales
Tipo de suministro: individual, dual
Tecnología: Bipolar
Ancho: 6.35 mm
Marca: Texas Instruments
Tensión de alimentación dual: +/- 3 V, +/- 5 V, +/- 9 V
Voltaje de suministro doble máximo: +/- 16 V
Voltaje de suministro doble mínimo: +/- 2.2 V
Voltaje de suministro operativo: 4.5 V a 32 V, +/- 2.2 V a +/- 16 V
Pd - Disipación de potencia: 1150 mW
Tipo de producto: amplificadores operacionales - amplificadores operacionales
PSRR: relación de rechazo de la fuente de alimentación: 70 dB (típico)
Cantidad de paquete de fábrica: 25
Subcategoría: Circuitos integrados de amplificador
DB de ganancia de voltaje: 68.94 dB
Peso de la unidad: 1 g

Contenido:

1 x Amplificador operacional LM3900N
