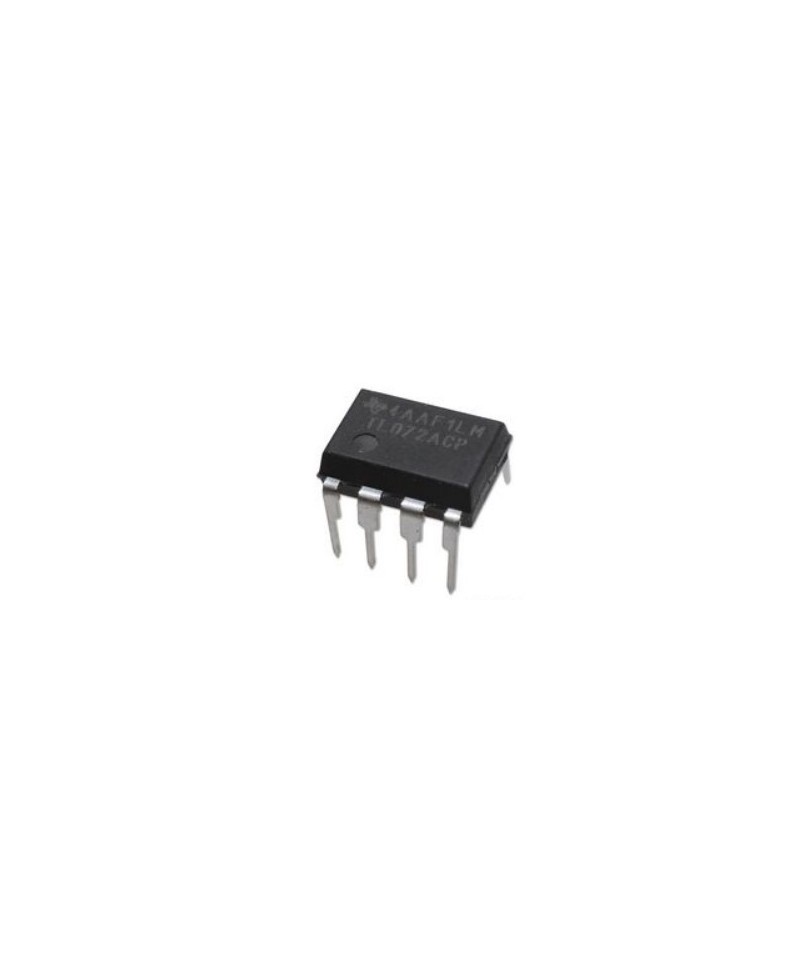

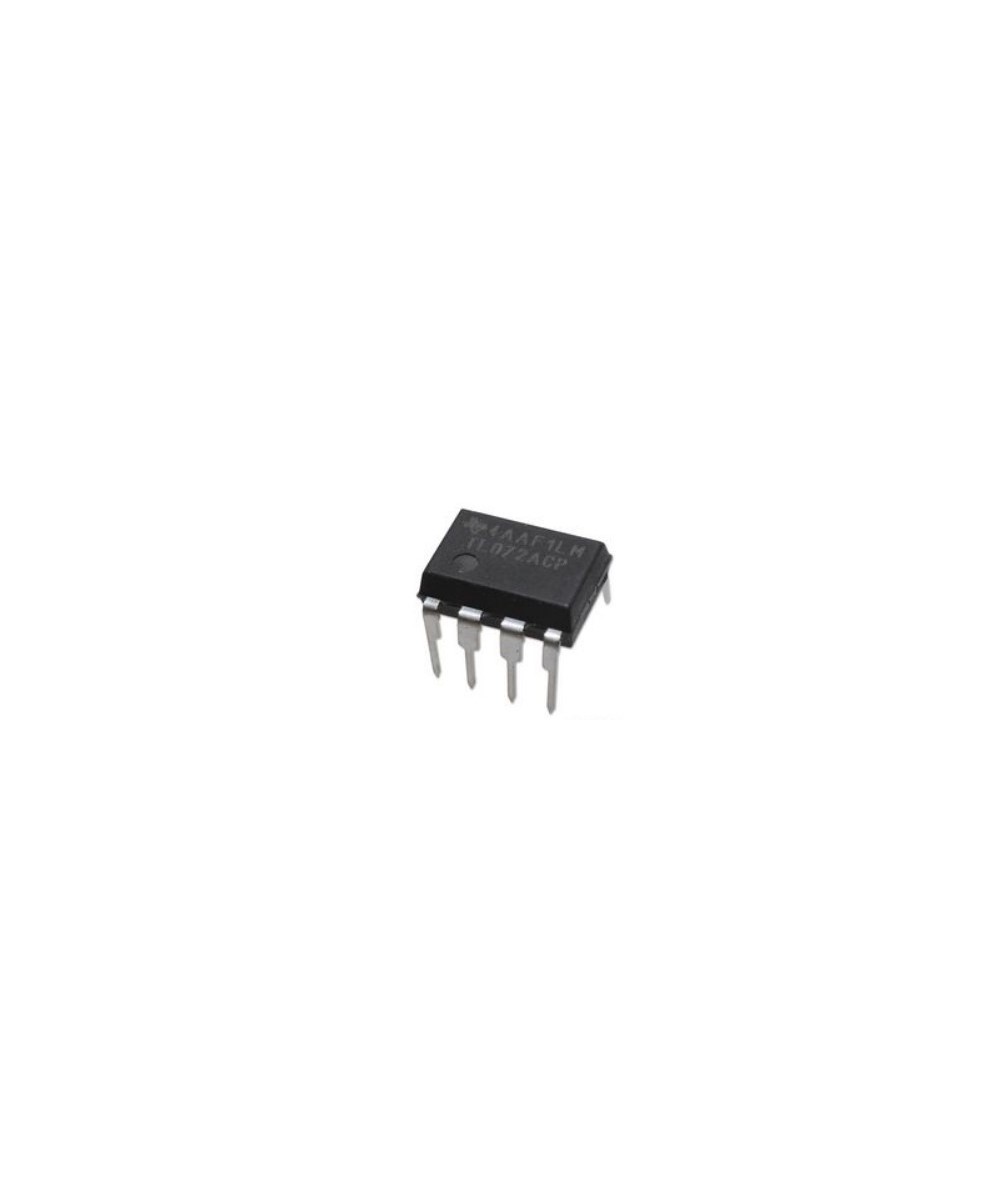

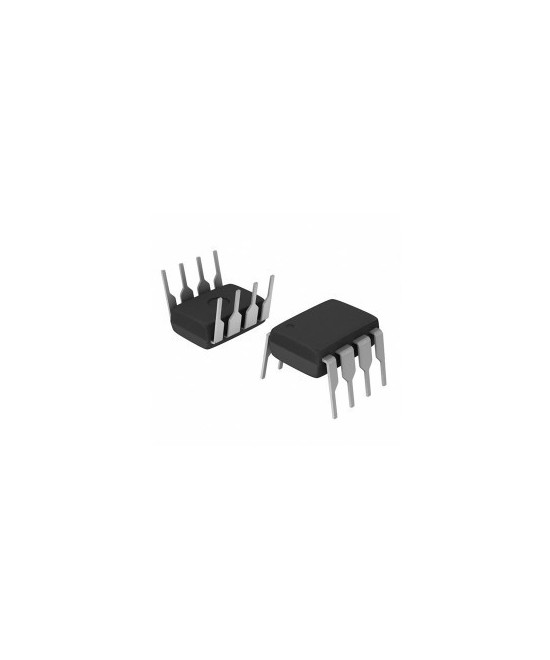

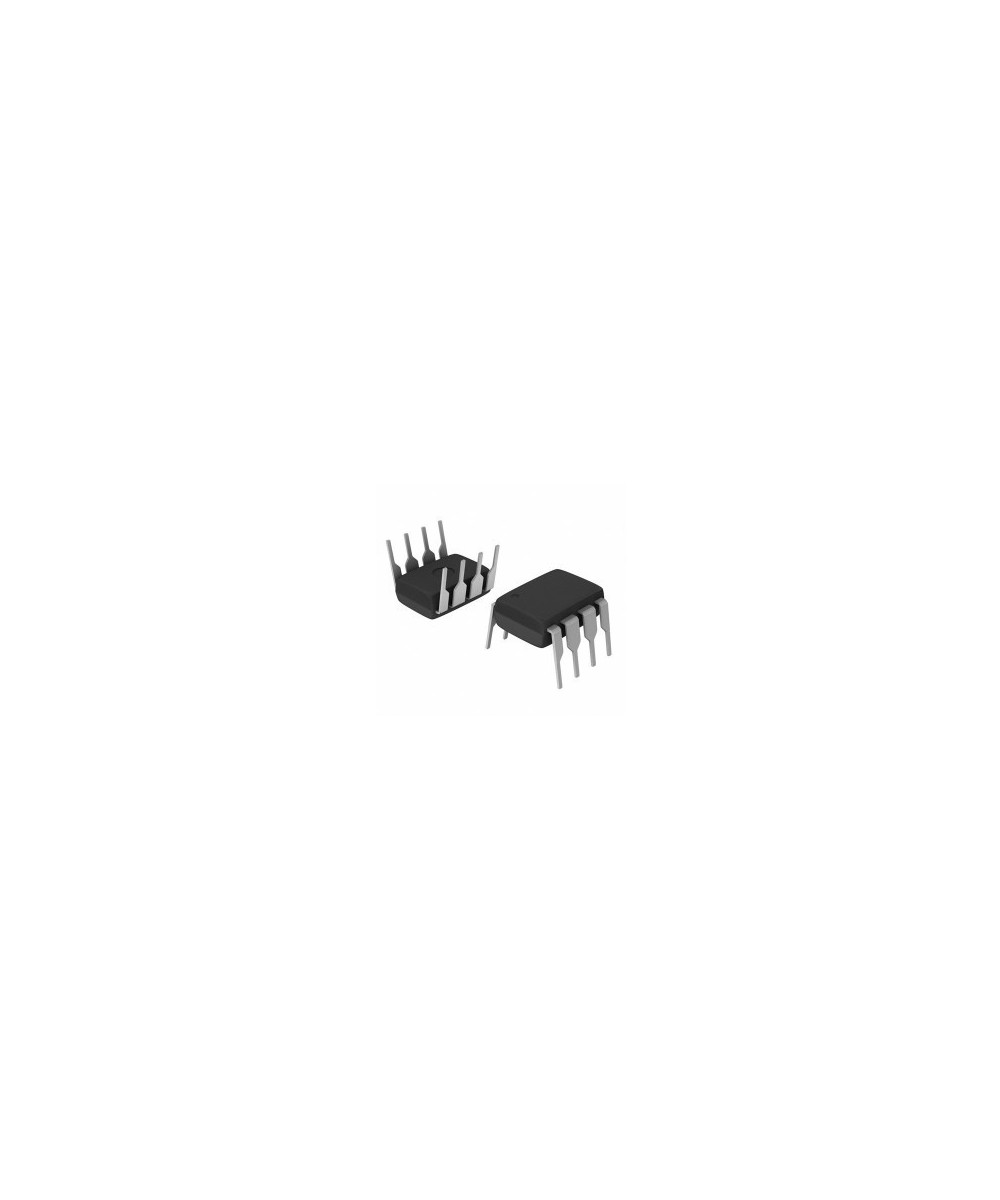

Amplificador Operacional TL072ACPP (PDIP-8)

Caracteristicas:

Los amplificadores operacionales de entrada JFET de la serie TL07x están diseñados como versiones de bajo ruido de los amplificadores de la serie TL08x con baja polarización de entrada y corrientes de compensación y velocidad de respuesta rápida. La baja distorsión armónica y el bajo ruido hacen que la serie TL07x sea ideal para aplicaciones de preamplificador de audio y de alta fidelidad. Cada amplificador cuenta con entradas JFET (para alta impedancia de entrada) junto con etapas de salida bipolares integradas en un solo chip monolítico.

.Bajo consumo de energía. Amplios rangos de voltaje de modo común y diferencial. Baja polarización de entrada y corrientes de compensación. Protección contra cortocircuitos de salida. Alta impedancia de entrada. Bajo ruido. Baja distorsión armónica total.

Especificaciones:

Fabricante: Texas Instruments

Categoría de producto: Amplificadores operacionales - Op Amps

RoHS: Detalles

Estilo de montaje: Through Hole

Paquete / Cubierta: PDIP-8

Número de canales: 2 canales

Voltaje de alimentación - Máx .: 36 V

GBP: amplificador de ancho de banda: 3 MHz

VP - Velocidad de precesión: 13 V / us

Vos - Tensión offset de entrada: 6 mV

Voltaje de alimentación - Mín .: 7 V

Temperatura de trabajo mínima: 0 C

Temperatura de trabajo máxima: + 70 C

Ib - Polarización de entrada de tensión: 200 pA

Corriente de suministro operativa: 1.4 mA

Apagado: Sin apagado

CMRR - Proporción de rechazo de modo común: 75 dB a 100 dB

en - Densidad de sonido de tensión de entrada: 18 nV / sqrt Hz

Serie: TL072A

Empaquetado: Tube

Tipo de amplificador: Amplificador de bajo ruido

Altura: 4.57 mm

Tipo de entrada: Rail-to-Rail

Longitud: 9,81 mm

Producto: Amplificadores operacionales

Tipo de suministro: Simple, Dual

Tecnología: BiFET

Ancho: 6,35 mm

Marca: Texas Instruments

Voltaje de alimentación doble: +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V

In - Densidad de corriente de entrada de sonido: 0.01 pA / sqrt Hz

Máximo voltaje de alimentación doble: +/- 18 V

Mínimo voltaje de alimentación doble: +/- 3,5 V

Voltaje de alimentación operativo: 7 V a 36 V, +/- 3,5 V a +/- 18 V

Tipo de producto: Op Amps - Amplificadores operacionales

Cantidad de empaque de fábrica: 50

Subcategoría: Circuitos integrados de amplificadores

Vcm - Tensión de modo común: Carril negativo + 4 V a carril positivo - 4 V

dB de ganancia de voltaje: 106.02 dB

Peso de la unidad: 440.400 mg

Contenido:

1 x Amplificador operacional TL072ACP
