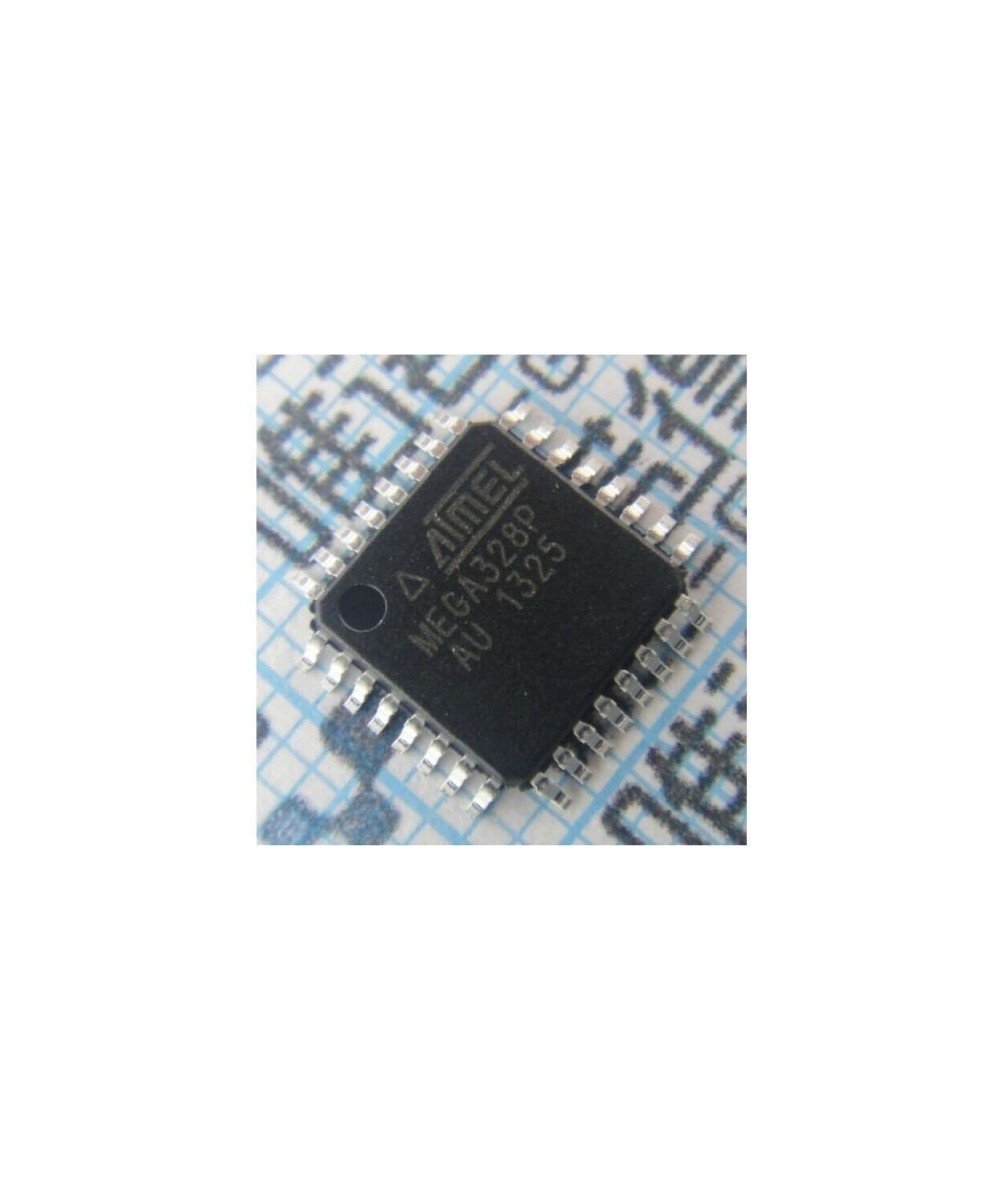

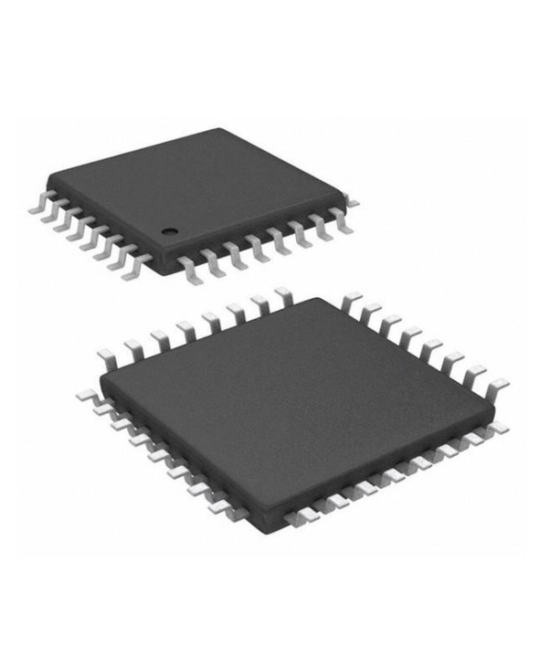

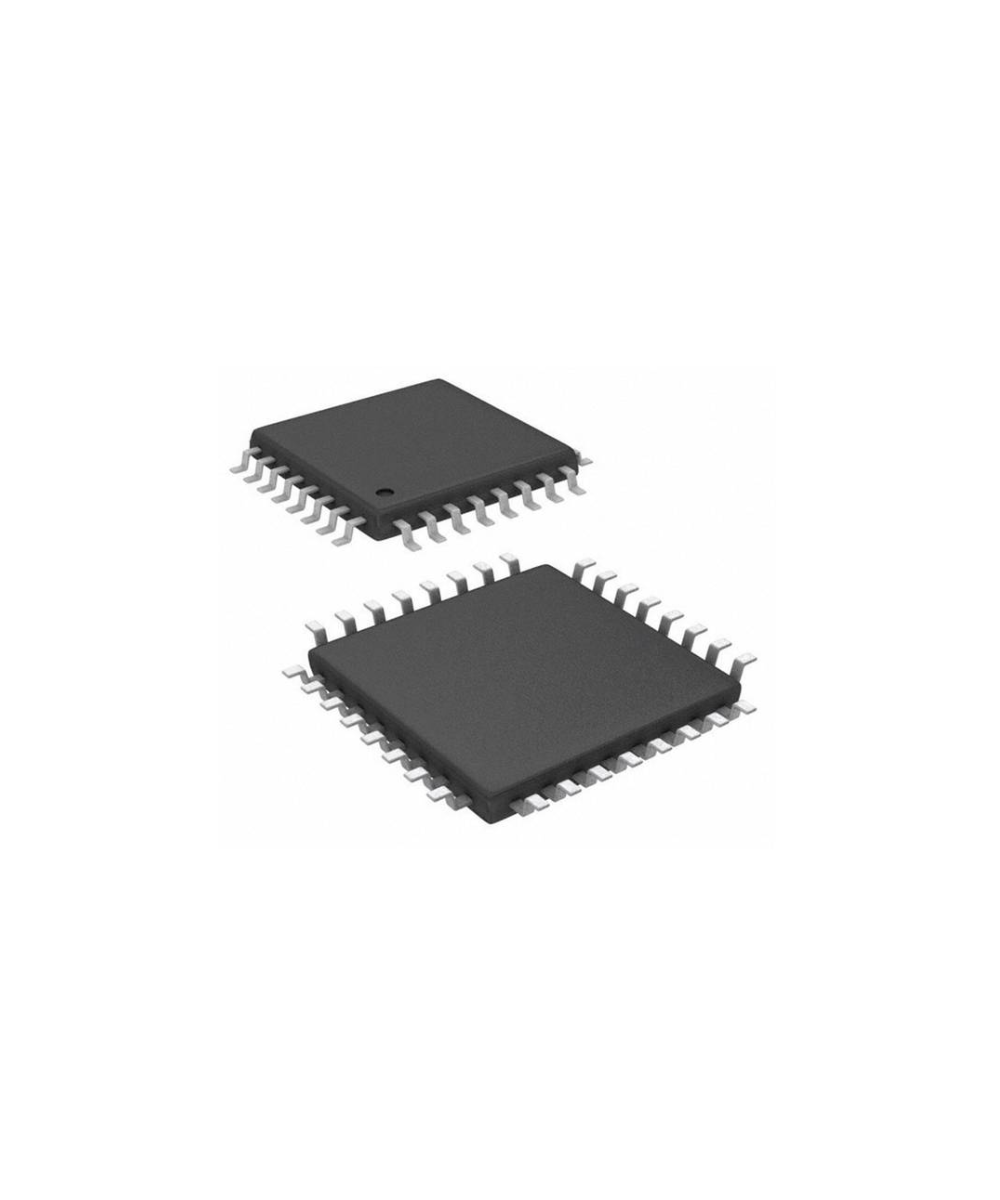

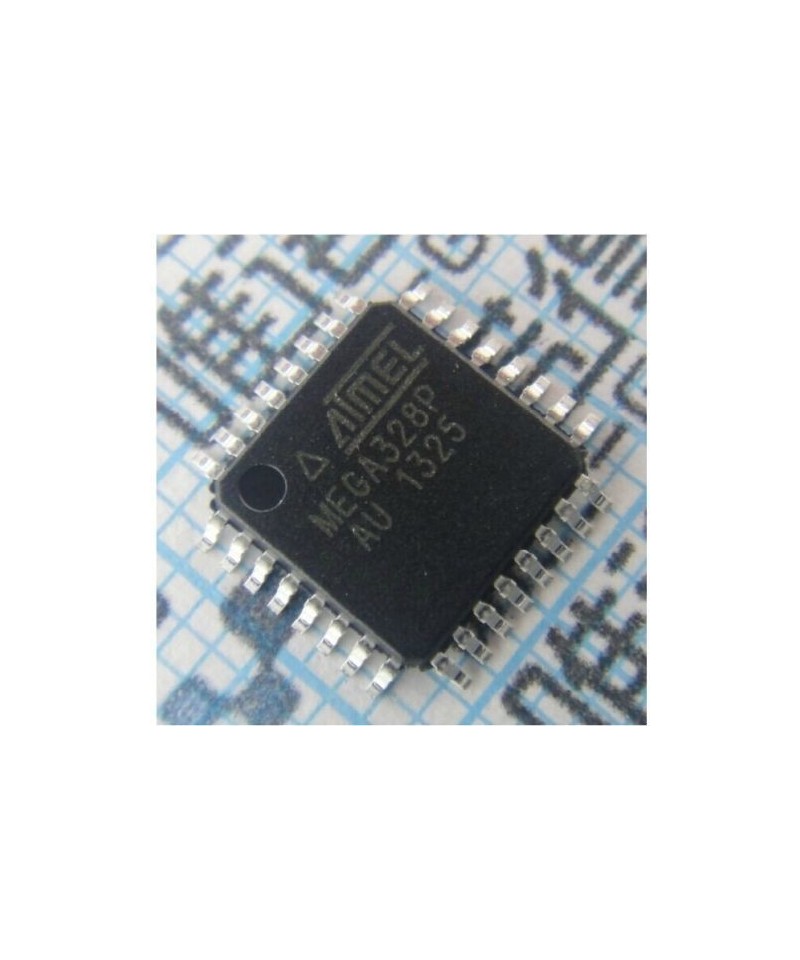

Microcontrolador ATMEGA328P-AU SMD

El Atmega328-SMD es un microcontrolador de 8 bits de alto desempeño, con arquitectura RISC, en formato superficial o SMD y por eso es utilizado en el Arduino Nano.

Posee características como: 32 KB de memoria flash; con la capacidad de leer-mientras-escribe, 1 KB de memoria EEPROM, 2 KB de SRAM, 23 líneas de E/S de propósito general, 32 registros de proceso general, tres temporizadores flexibles/contadores con modo de comparación, interrupciones internas y externas, programador de modo USART, una interface serial orientada a byte de 2 cables, SPI e I2C, 8-canales 10-bit Conversor A/D (2 más que el Arduino Uno), "watchdog timer" programable con oscilador interno, y cinco modos de ahorro de energía seleccionables por software. El dispositivo opera entre 1.8 y 5.5 voltios. Su arquitectura le permite ejecutar instrucciones en un solo ciclo de reloj, alcanzando una potencia de 1 MIPS.

Caracteristicas:

Arquitectura RISC avanzada

131 instrucciones poderosas: ejecución de ciclo de reloj más simple

32 x 8 registros de trabajo de uso general

Operación completamente estática

Hasta 20 MIPS de rendimiento a 20MHz

Multiplicador de 2 ciclos en chip

Segmentos de memoria no volátiles de alta resistencia

4/8/16 / 32KBytes de memoria de programa Flash autoprogramable en el sistema

256/512/512 / 1KBytes EEPROM

512 / 1K / 1K / 2KBytes SRAM interna

Ciclos de escritura / borrado: 10,000 Flash / 100,000 EEPROM

Sección de código de arranque opcional con bits de bloqueo independientes

Programación en el sistema por programa de arranque en chip

Operación verdadera de lectura y escritura

Bloqueo de programación para seguridad de software

Características periféricas

Dos temporizadores / contadores de 8 bits con preescalador separado y modo de comparación

Un temporizador / contador de 16 bits con preescalador separado, modo de comparación y

Modo de captura

Contador en tiempo real con oscilador separado

Seis canales PWM

ADC de 8 canales y 10 bits en paquetes TQFP y QFN / MLF

Medida de temperatura

ADC de 6 canales y 10 bits en paquete PDIP

Medida de temperatura

USART serie programable

Interfaz serie maestro / esclavo SPI

Interfaz serial de 2 hilos orientada a bytes (Philips I2C compatible)

Temporizador de vigilancia programable con oscilador separado en chip

Comparador analógico en chip

Interrupción y activación en cambio de pin

Características especiales del microcontrolador

Reinicio de encendido y detección programable de apagón

̶ Oscilador interno calibrado

̶Fuentes de interrupción internas y externas

IxSeis modos de suspensión: inactivo, reducción de ruido ADC, ahorro de energía, apagado, espera y espera extendida

Tensión de funcionamiento:

1.8 - 5.5V

Rango de temperatura:

-40oC a 85oC

Grado de velocidad:

0 - 4MHz@1.8 - 5.5V, 0 - 10MHz@2.7 - 5.5.V, 0 - 20MHz @ 4.5 - 5.5V

Consumo de energía a 1MHz, 1.8V, 25oC

Modo activo: 0.2mA

Modo de apagado: 0.1µA

Modo de ahorro de energía: 0,75 µA (incluido RTC de 32 kHz)

Contenido:

1 x ATMEGA328P-AU
