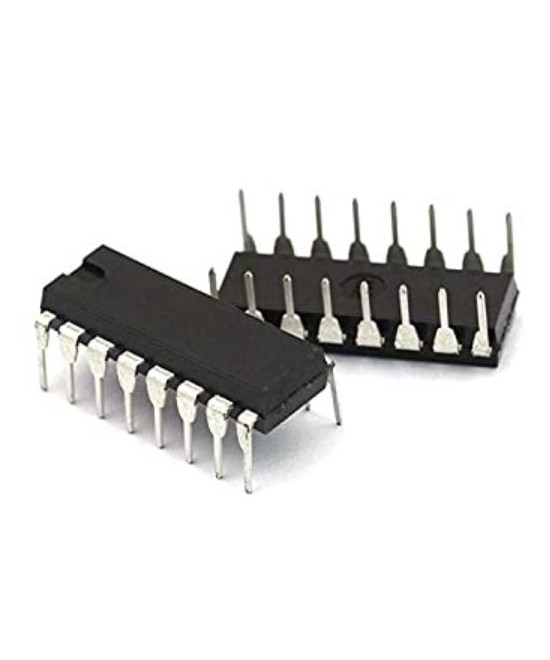

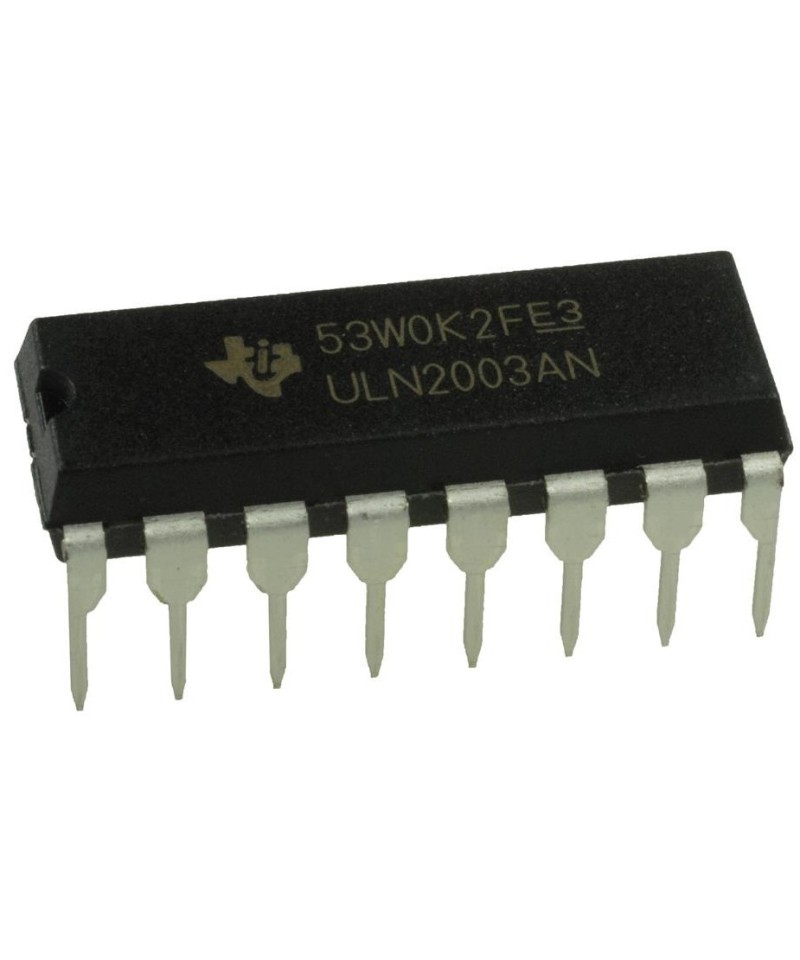

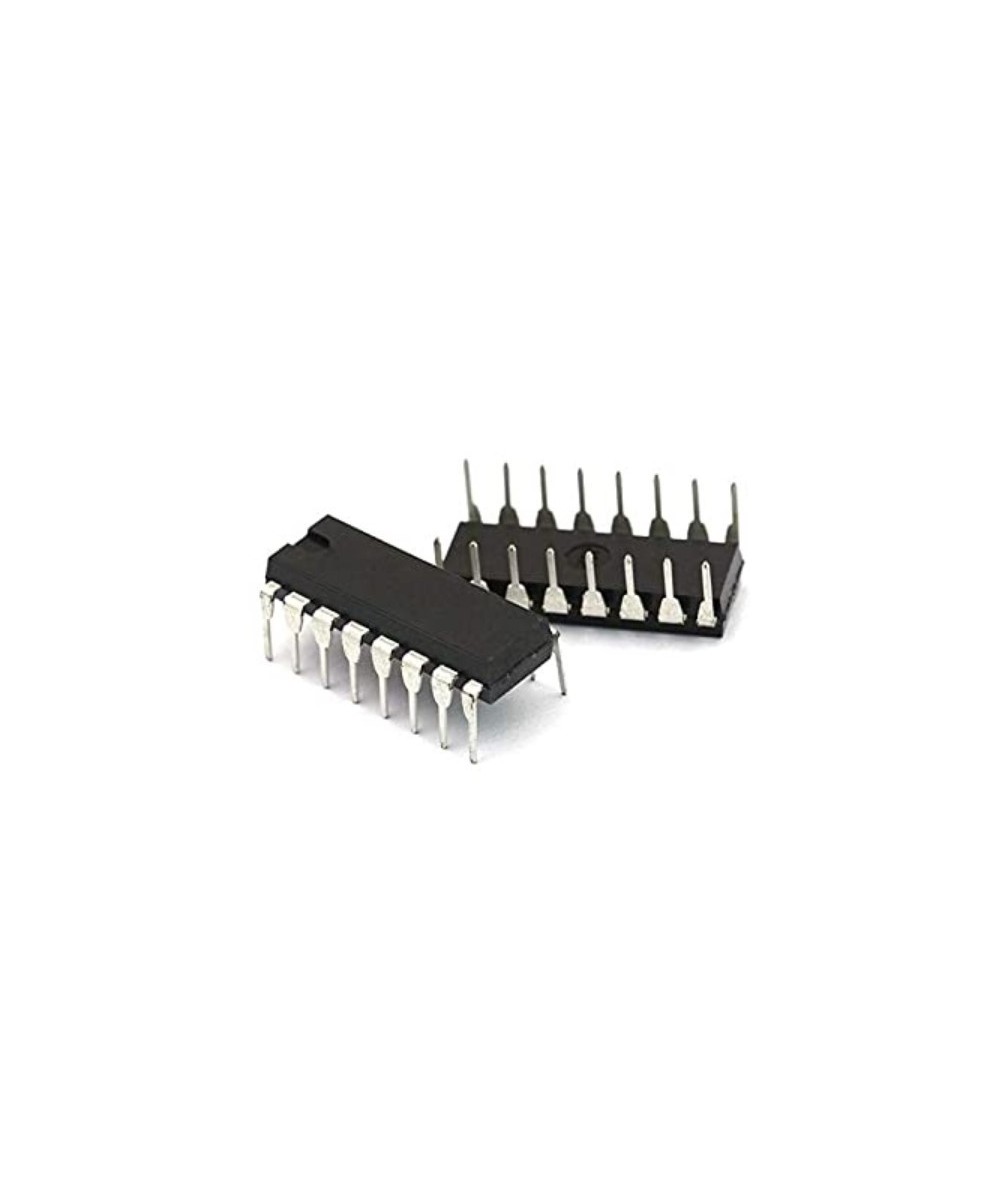

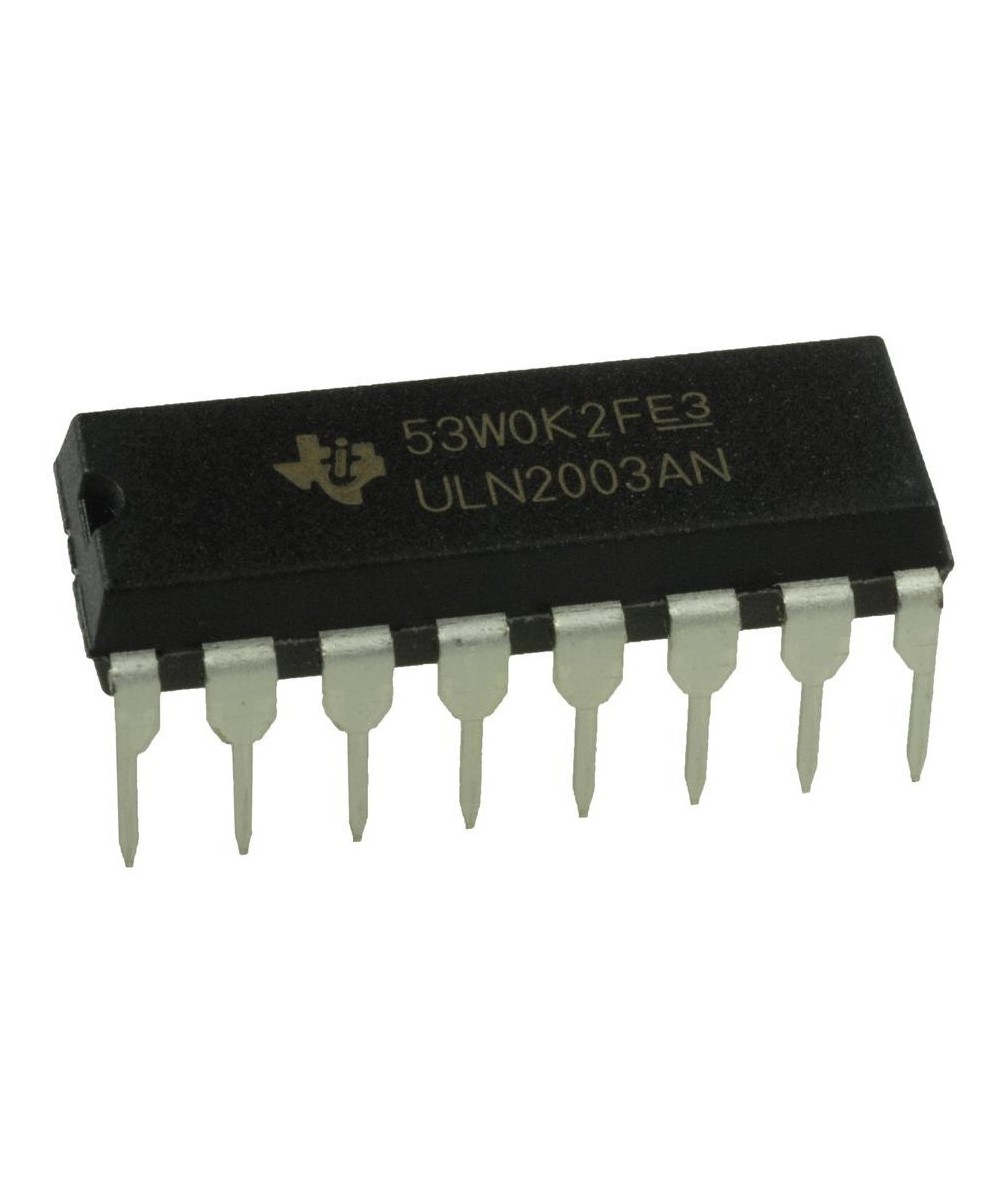

Controlador darlington ULN2003AN (DIP)

Características:

Corriente de colector nominal de 500 mA (salida única)

Salidas de alto voltaje: 50 V

Diodos de abrazadera de salida

Entradas compatibles con varios tipos de lógica

Aplicaciones de relé-controlador

aplicaciones:

Controladores de relé

Controladores de motor paso a paso y de CC con escobillas

Controladores de lámpara

Controladores de pantalla (LED y descarga de gas)

Controladores de línea

Búferes lógicos

Descripción:

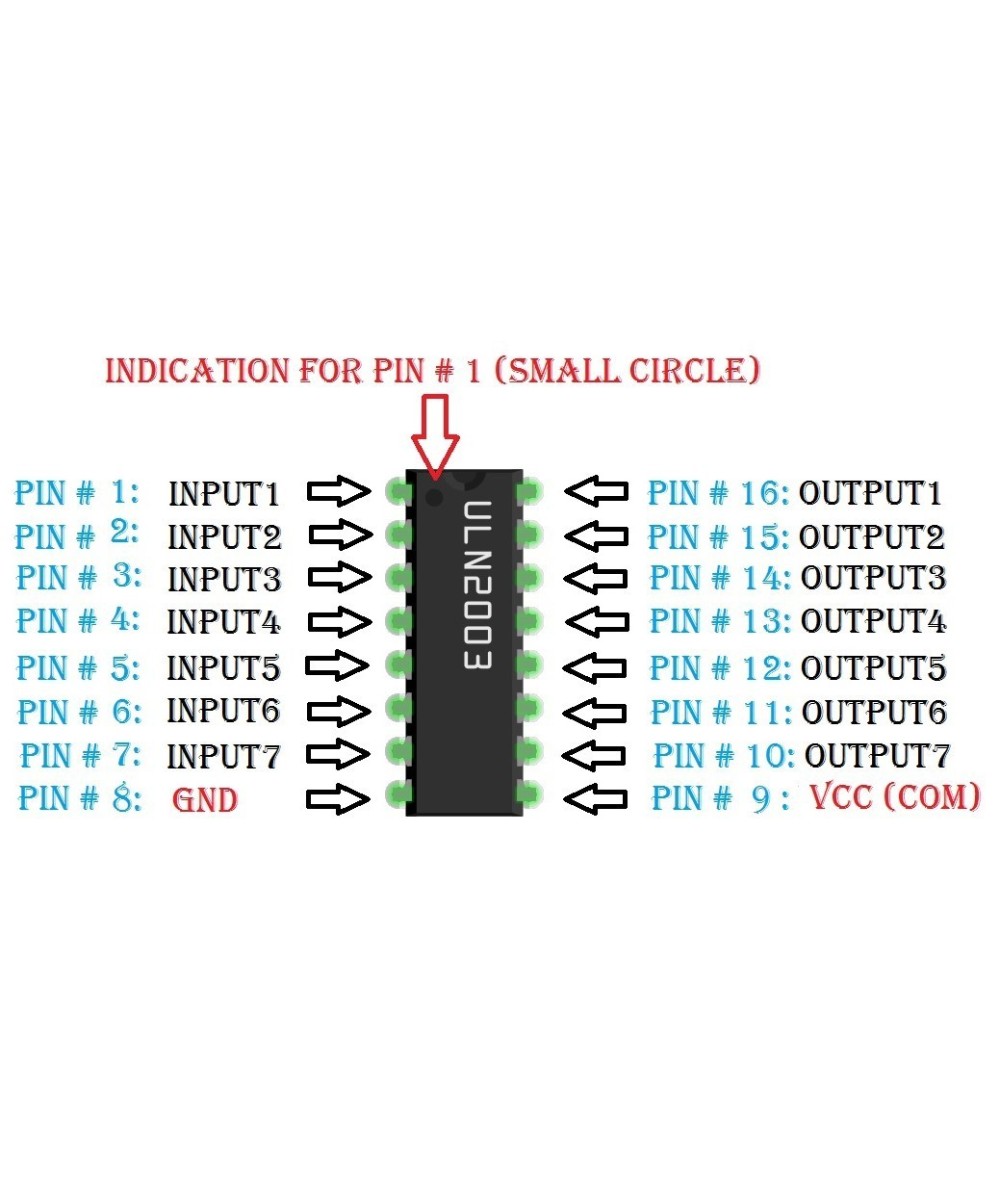

Los dispositivos ULx200xA son de alto voltaje, alta corriente Matrices de transistores Darlington.

Cada uno consta de siete Pares NPN Darlington que cuentan con alto voltaje salidas con diodos de sujeción de cátodo común para conmutación de cargas inductivas.

La clasificación de corriente de colector de un solo par Darlington es 500 mA.

Los pares de Darlington pueden ser paralelos para mayor capacidad de corriente.

Las aplicaciones incluyen relé controladores, controladores de martillo, controladores de lámparas, controladores de pantalla (LED y descarga de gas), controladores de línea y lógica

Para 100 V (de lo contrario intercambiable) versiones de los dispositivos ULx2003A, consulte el SLRS023 hoja de datos para los dispositivos SN75468 y SN75469.

El dispositivo ULN2002A está diseñado específicamente para su uso con dispositivos PMOS de 14 V a 25 V.

Cada entrada de este dispositivo tiene un diodo Zener y una resistencia en serie para controle la corriente de entrada a un límite seguro.

Los dispositivos ULx2003A tienen una resistencia base de la serie de 2.7 kΩ para cada par Darlington para operar directamente con Dispositivos TTL o CMOS de 5 V.

Los dispositivos ULx2004A tienen una base de la serie de 10,5 kΩ resistencia para permitir la operación directamente desde CMOS dispositivos que utilizan tensiones de suministro de 6 V a 15 V.

La corriente de entrada requerida del dispositivo ULx2004A es por debajo de la de los dispositivos ULx2003A, y el requerido el voltaje es menor que el requerido por ULN2002A dispositivo

Especificaciones:

Fabricante: Texas Instruments

Categoría de producto: Transistores Darlington

RoHS: Detalles

Configuración: Array 7

Polaridad del transistor: NPN

Máx. voltaje colector-emisor VCEO: 50 V

Corriente CC máxima de colector: 0.5 A

Estilo de montaje: Through Hole

Paquete / Cubierta: PDIP-16

Temperatura de trabajo mínima: - 20 C

Temperatura de trabajo máxima: + 70 C

Serie: ULN2003A

Empaquetado: Tube

Altura: 4.57 mm

Longitud: 19,3 mm

Rango de temperatura de trabajo: - 20 C a + 70 C

Ancho: 6,35 mm

Marca: Texas Instruments

Tipo de producto: Transistores Darlington

Cantidad de empaque de fábrica: 25

Subcategoría: Transistores

Peso de la unidad: 1 g

Contenido:

1 x
