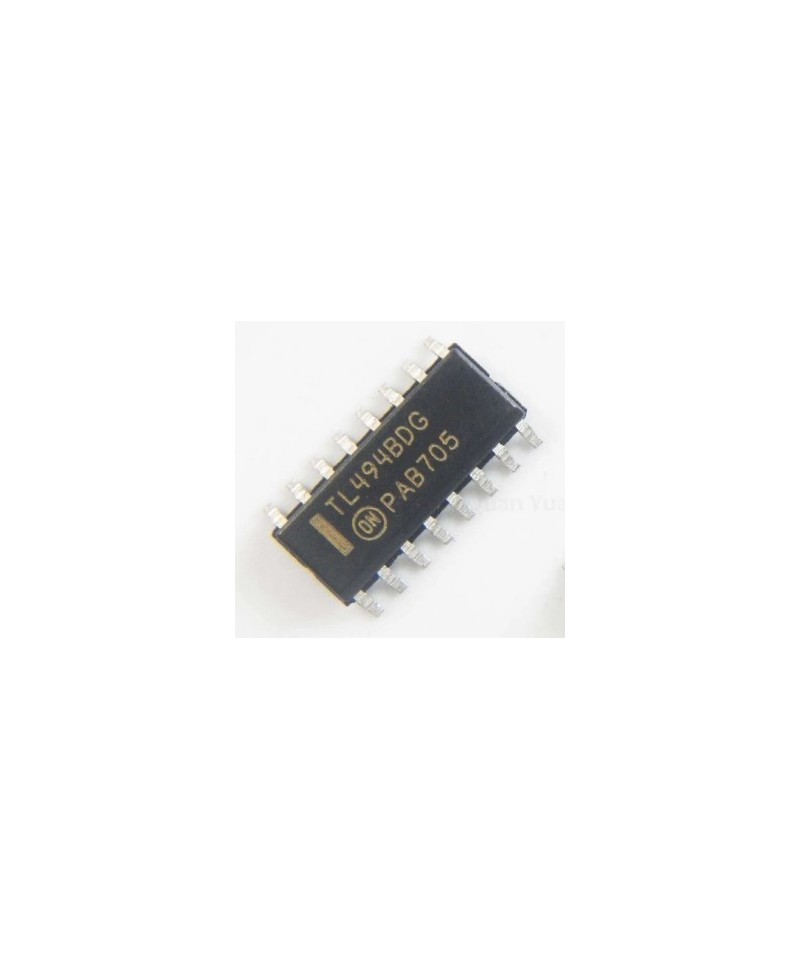

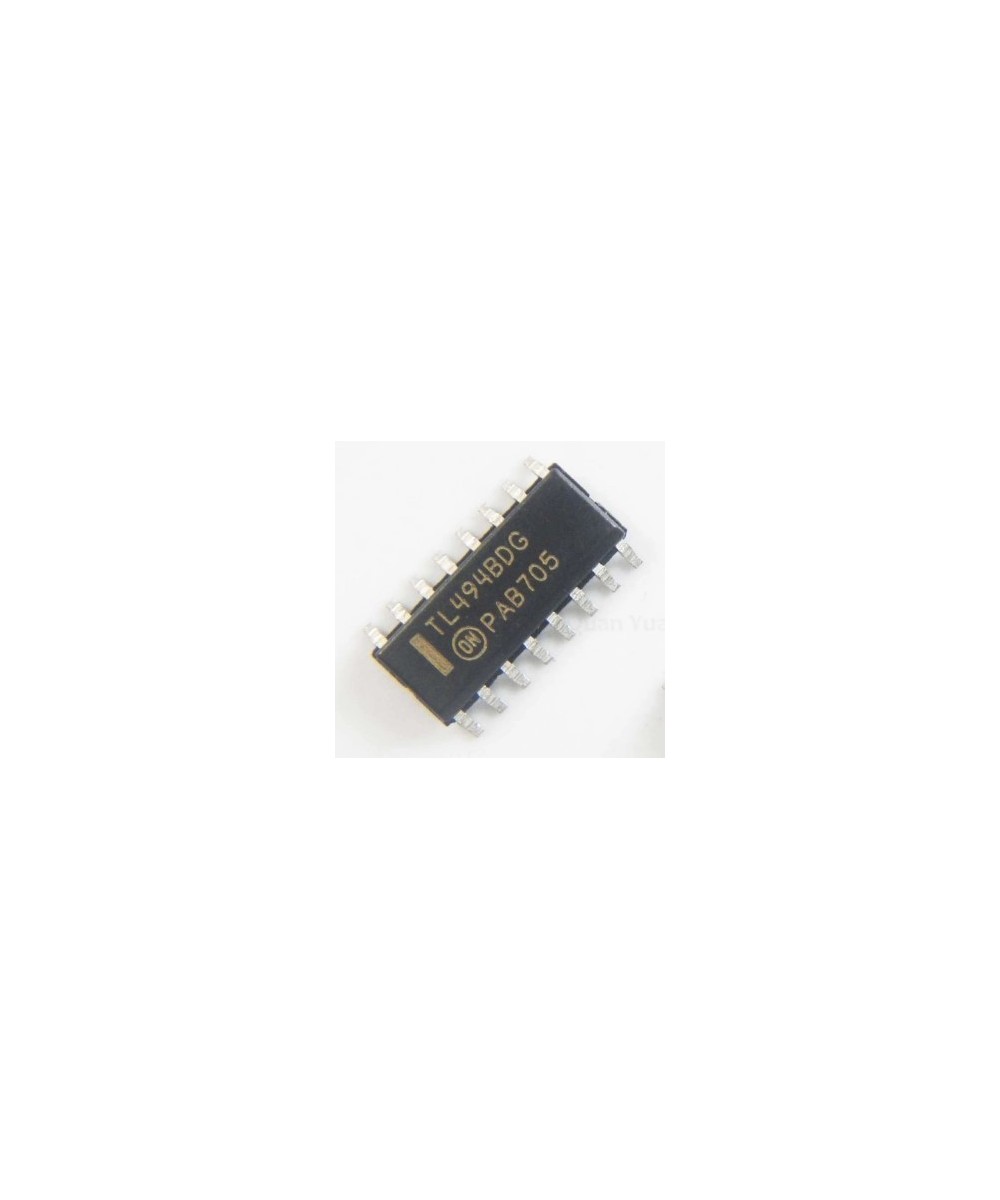

Regulador de voltaje PWM TL494BDR2G (SMD/SMT)

Caracteristas:

Caracteristicas:

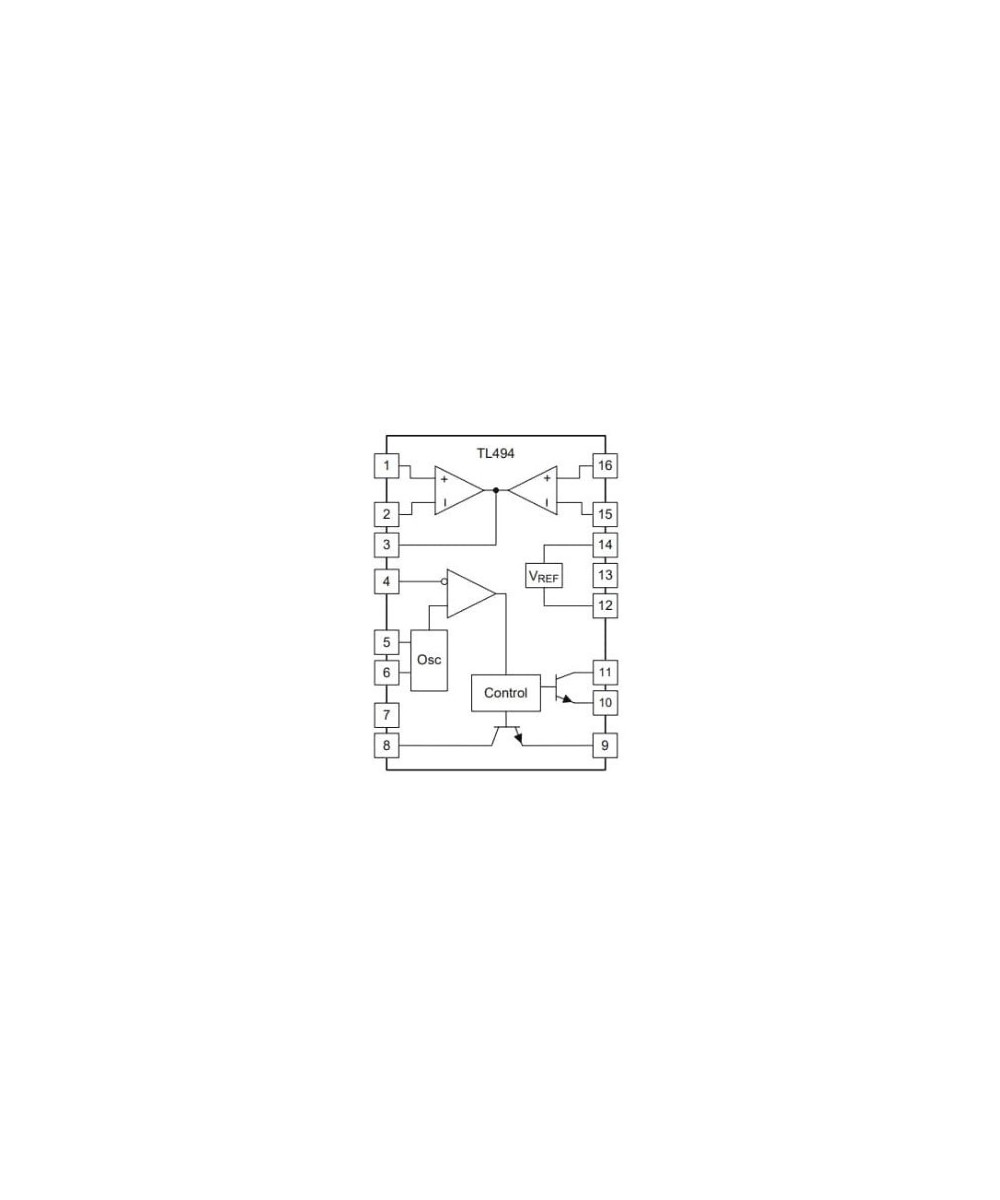

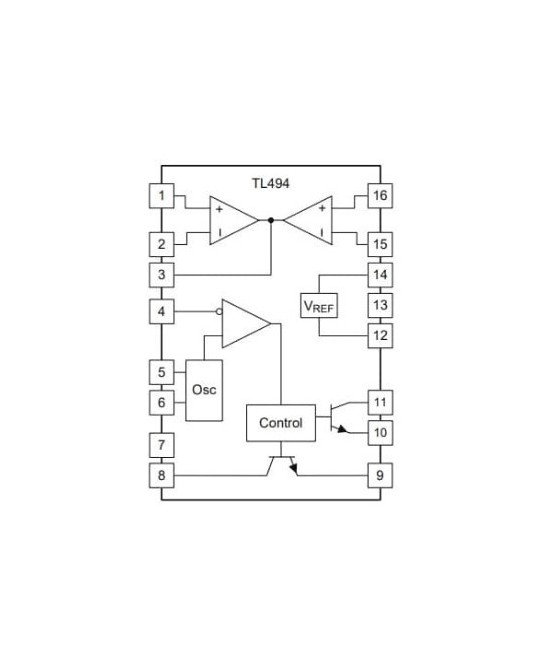

El TL494 es un circuito de control PWM que incorpora todas las funciones necesarias en la construcción de un circuito de control de anchura de la modulación de impulsos (PWM) en un solo chip. Diseñado principalmente para el control de la fuente de alimentación, este dispositivo ofrece la flexibilidad para adaptar el circuito de control de fuente de alimentación para una aplicación específica. Los amplificadores de error exhiben un rango de voltaje de modo común. El comparador de control de tiempo muerto ha un desplazamiento fijo que proporciona aproximadamente el 5% de tiempo muerto. El oscilador en chip puede ser evitado mediante la terminación de RT a la salida de referencia y la inclusión de una entrada en diente de sierra a la TC o puede conducir a los circuitos comunes en fuentes de alimentación de carril múltiple sincrónicos.

Circuitos completos de control de potencia PWM

Salidas no comprometidas para el fregadero 200mA o la corriente de la fuente

El control de salida selecciona la operación de un solo extremo o push-pull

El circuito interno prohíbe el doble impulso en la salida

El tiempo muerto variable proporciona control sobre el rango total

El regulador interno proporciona una fuente de referencia estable de 5V con tolerancia del 5%

La arquitectura de circuitos permite una fácil sincronización

Aplicaciones:Computadoras y periféricos,  Microondas, Administración de Potencia, Electrónica de Consumo, Comunicaciones y Red

Especificaciones:

Fabricante: ON Semiconductor

Categoría de producto: Controladores de conmutación

RoHS: Detalles

Topología: Push-Pull

Número de salidas: 2 Salida

Frecuencia de conmutación: 200 kHz

Ciclo de tarea - Máximo: 48%

Corriente de salida: 500 mA

Temperatura de trabajo mínima: - 40 C

Temperatura de trabajo máxima: + 125 C

Estilo de montaje: SMD / SMT

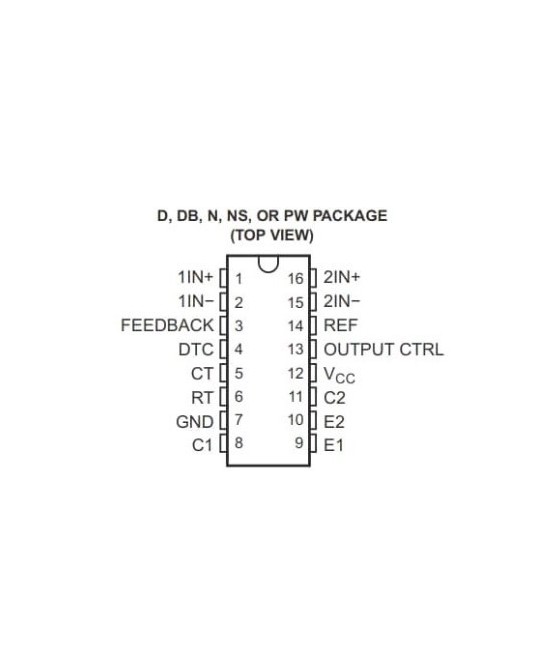

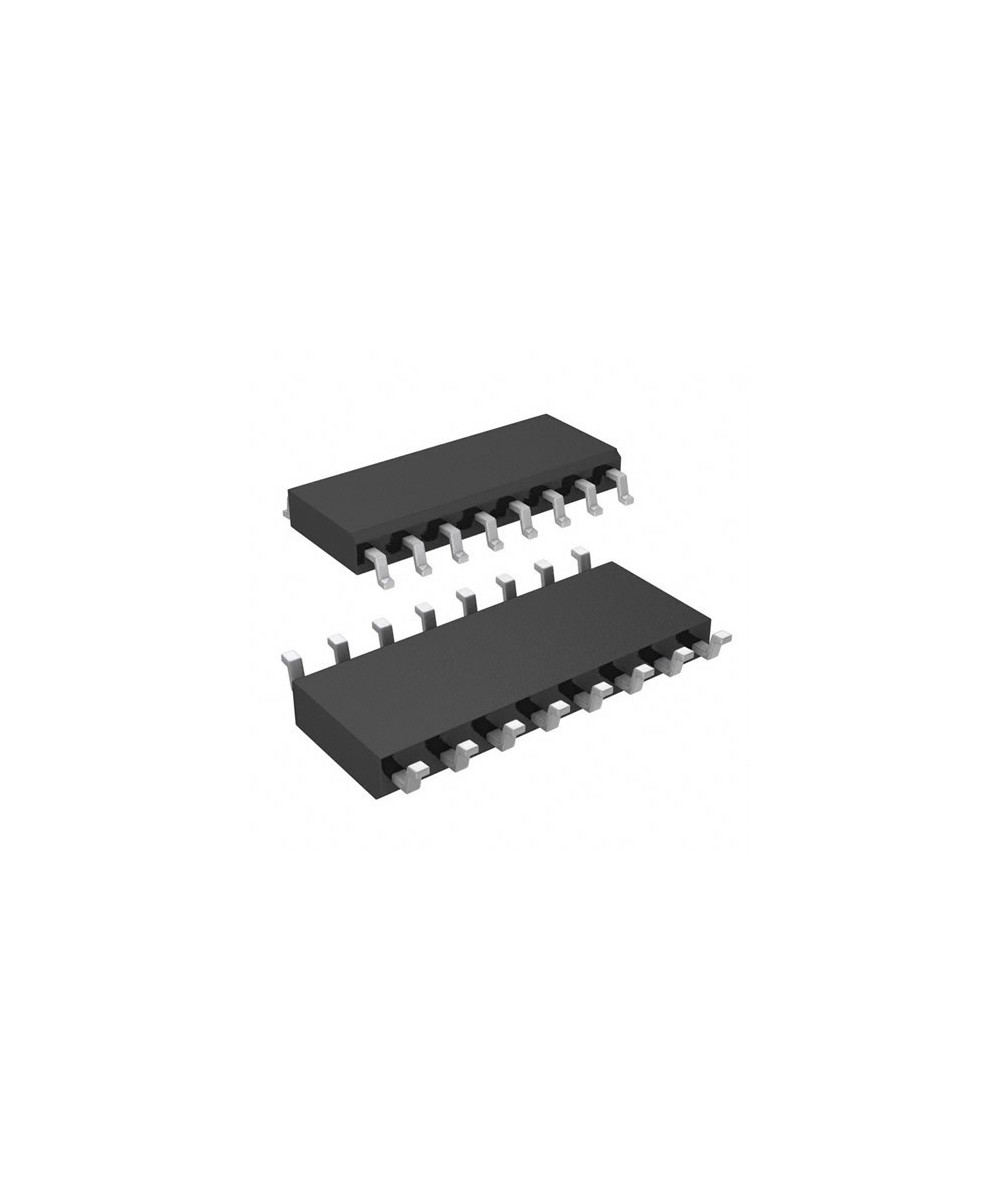

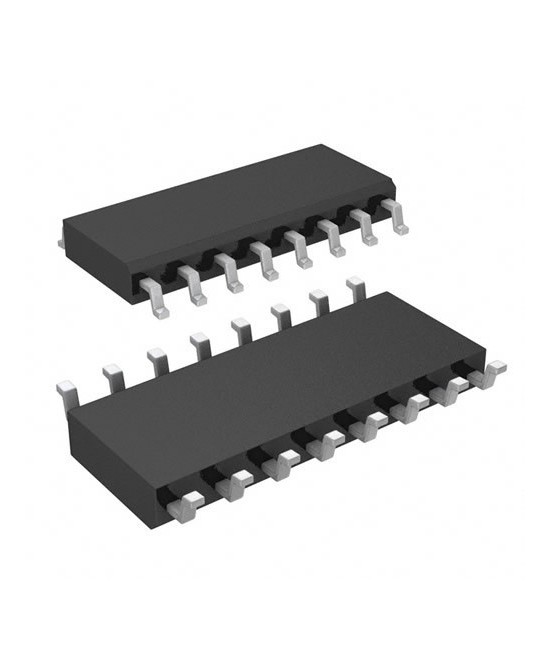

Paquete / Cubierta: SOIC-16

Empaquetado: Cortar cinta

Empaquetado: MouseReel

Empaquetado: Carrete

Altura: 1,5 mm

Longitud: 10 mm

Serie: TL494

Tipo: Controladores PWM en modo voltaje

Marca: ON Semiconductor

Tiempo de caída: 40 ns

Voltaje de alimentación operativo: 15 V

Tipo de producto: Controladores de conmutación

Tiempo de subida: 100 ns

Cantidad de empaque de fábrica: 2500

Subcategoría: PMIC - Circuitos integrados de administración de energía

Peso de la unidad: 666 mg

Contenido:

1 x Regulador de voltaje PWM TL494BDR2G (SMD/SMT)
