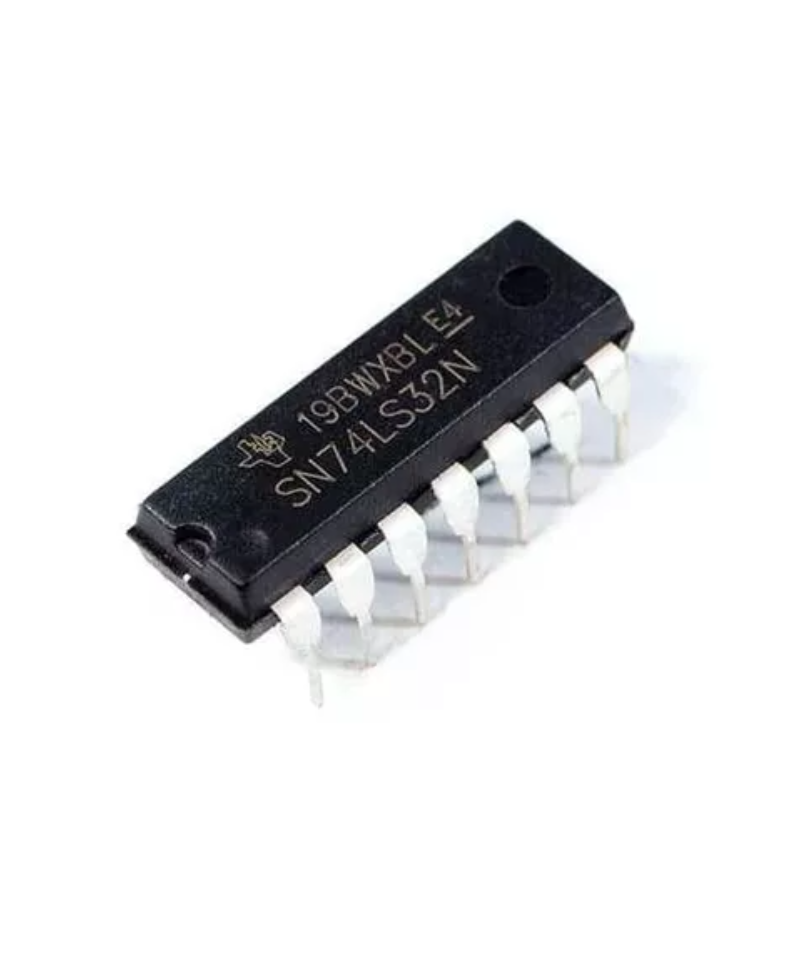

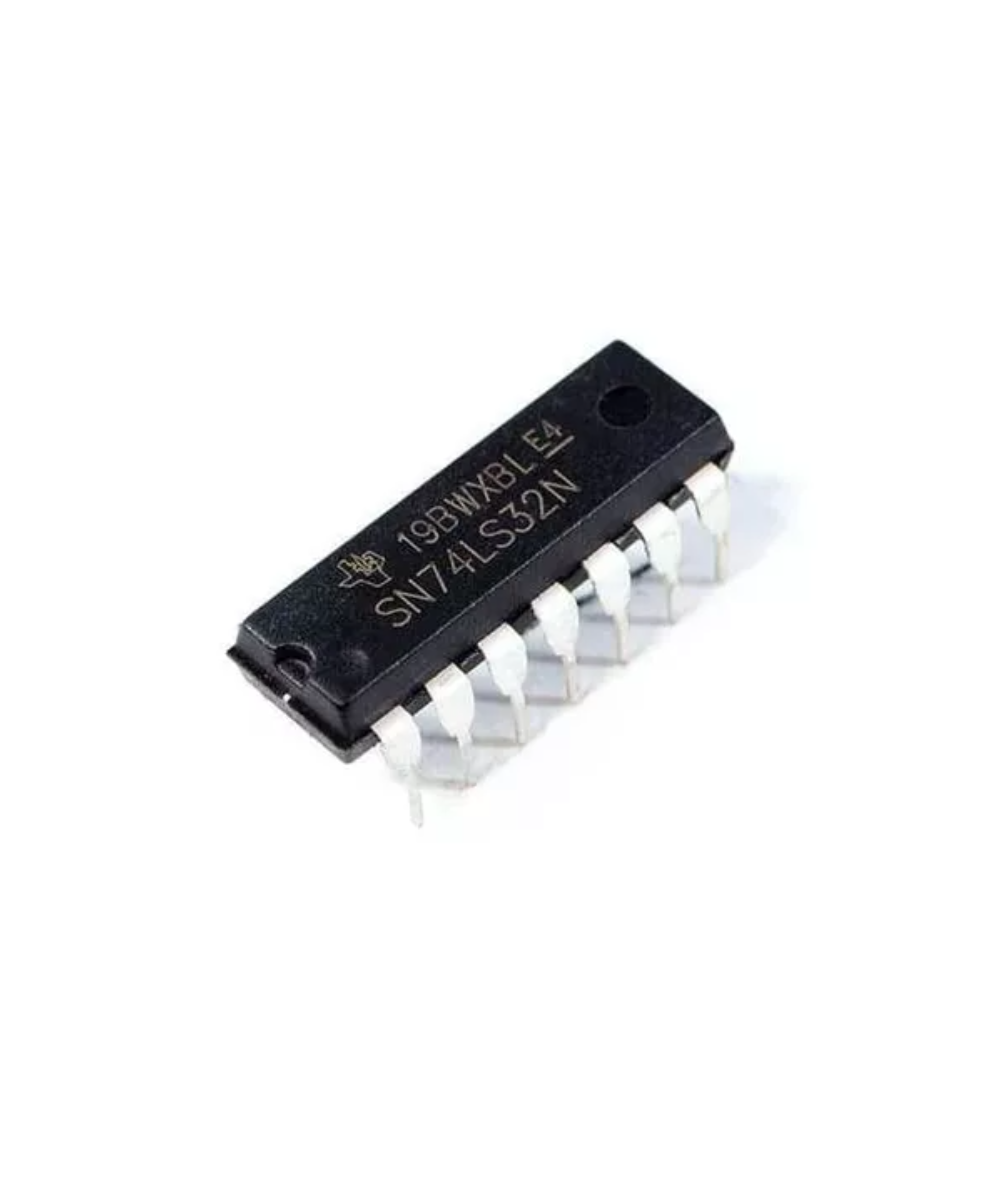

Compuerta logica OR SN74LS32N
Compuerta logica OR SN74LS32N
  • Compuerta logica OR SN74LS32N
  • Compuerta logica OR SN74LS32N

Compuerta logica OR SN74LS32N

L50,00
Impuestos incluidos

Compuerta logica OR SN74LS32N

L50,00
Impuestos incluidos
Cantidad
Add to Wishlist
Add to Compare

¿Qué es 74LS32 Compuerta OR?

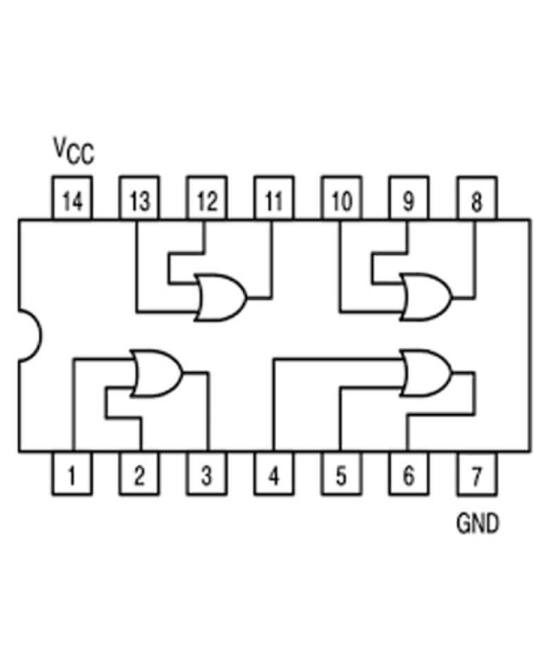

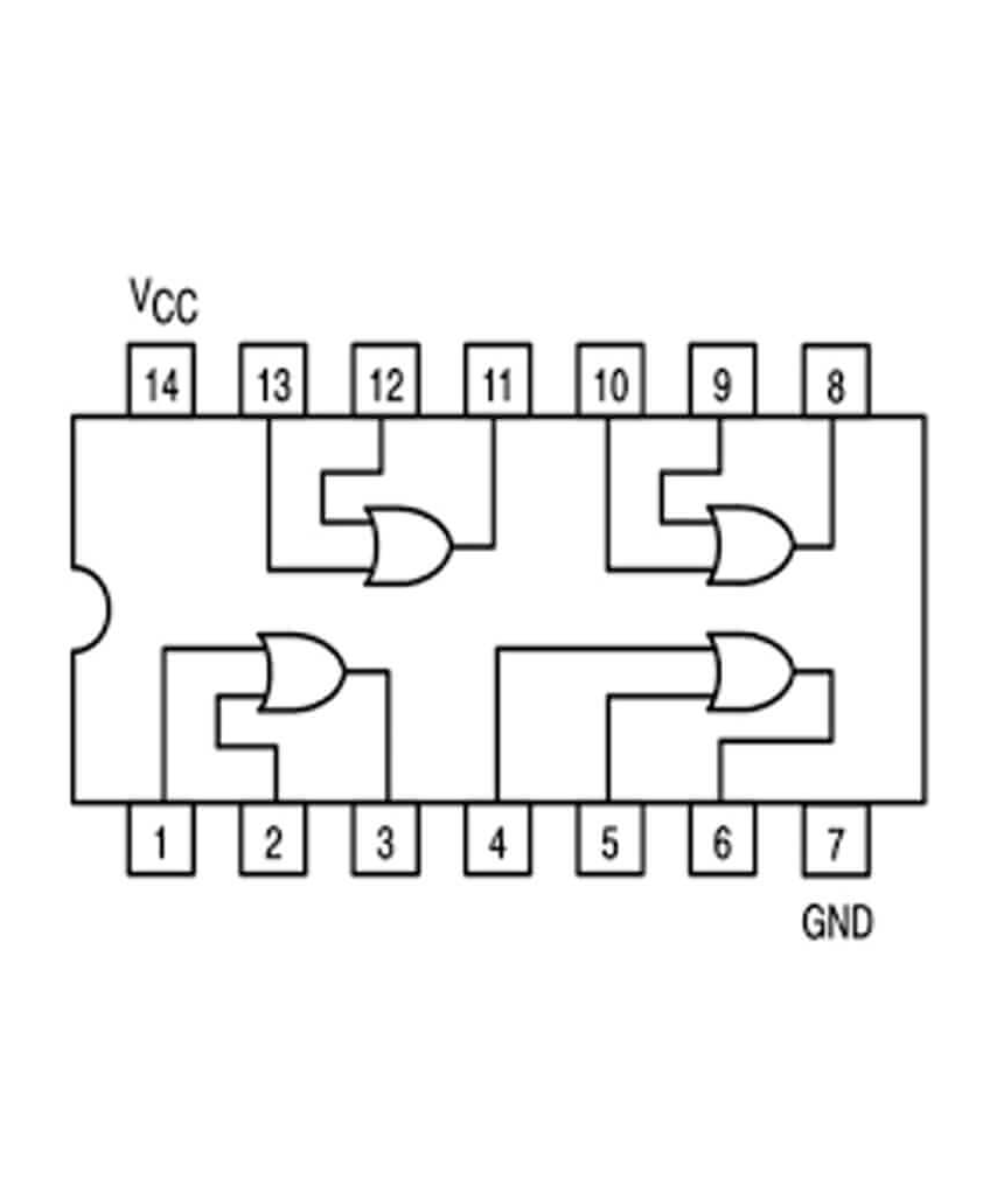

74LS32 o SN74LS32N conocida como puerta OR o compuerta OR es una puerta lógica digital que implementa la disyunción lógica quad-2 de entrada positiva con 4 compuertas OR independientes, se comporta de acuerdo a la tabla de verdad.

El 74LS32 es un circuito integrado de compuerta OR de cuatro entradas. Una compuerta OR tiene una o más entradas y una salida. Si al menos una de las entradas es 1, entonces la salida será 1. Si todas las entradas son 0, entonces la salida será 0. La 74LS32 es una compuerta OR de cuatro entradas, lo que significa que tiene cuatro entradas y una salida. Se utiliza para realizar la operación lógica OR en un circuito digital.

¿Para qué sirve el 74LS32 Compuerta OR?

Sirve para realizar distintas practicas de electrónica para poder tener cualquier función lógica. Este tipo de compuertas son fáciles de utilizar ya que pueden conectarse a protoboard´s y con ayuda de cables de conexión ya sea alambre para protoboard o cables Dupont  realizar diferentes conexiones entre las compuertas.

ESPECIFICACIONES Y CARACTERÍSTICAS

Modelo 74LS32

Tipo: TTL

Familia: LS

Tipo de lógica: OR/Lógica Directa

Voltaje de operación: 5.25 V a 4.75 V

Corriente: 8 mA

Temperatura de trabajo: 75 °C a 0 °C

No. de Entradas: 2

No. de Salidas: 1

Compuertas: 4

Pines: 14

Tipo de encapsulado: DIP

Medidas: 4.57 x 19.3 x 6.35 mm

Peso: 1.5 g
