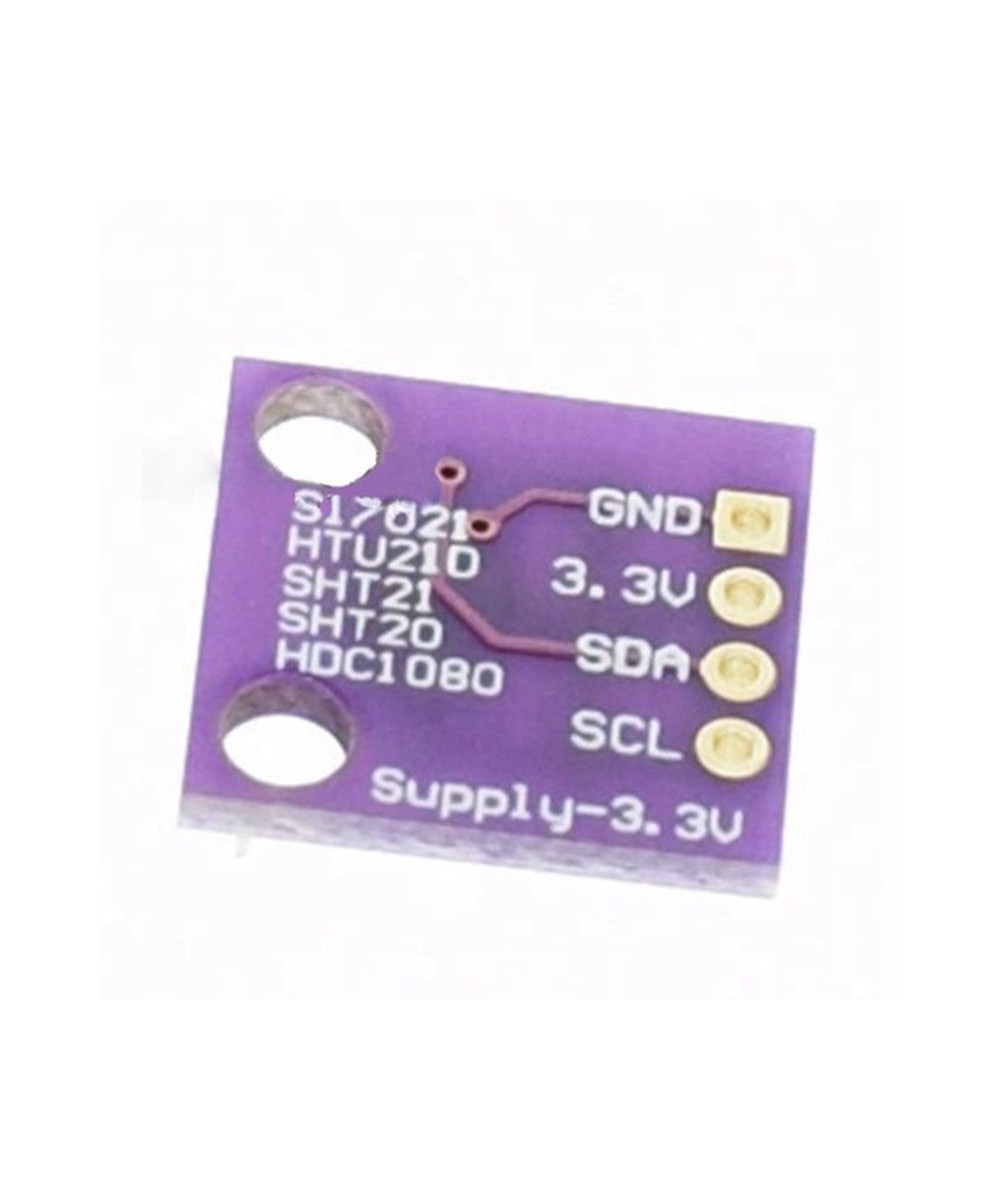

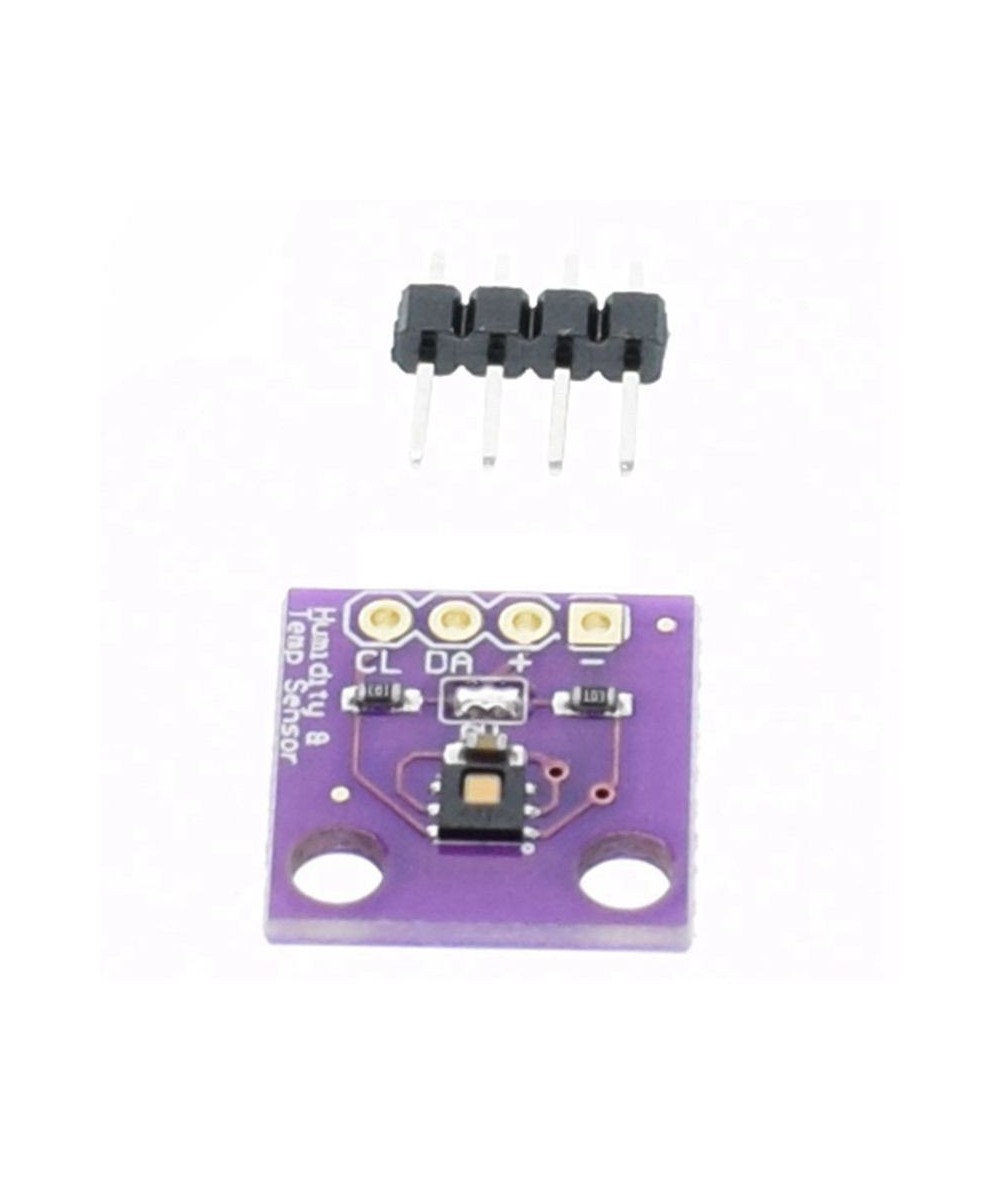

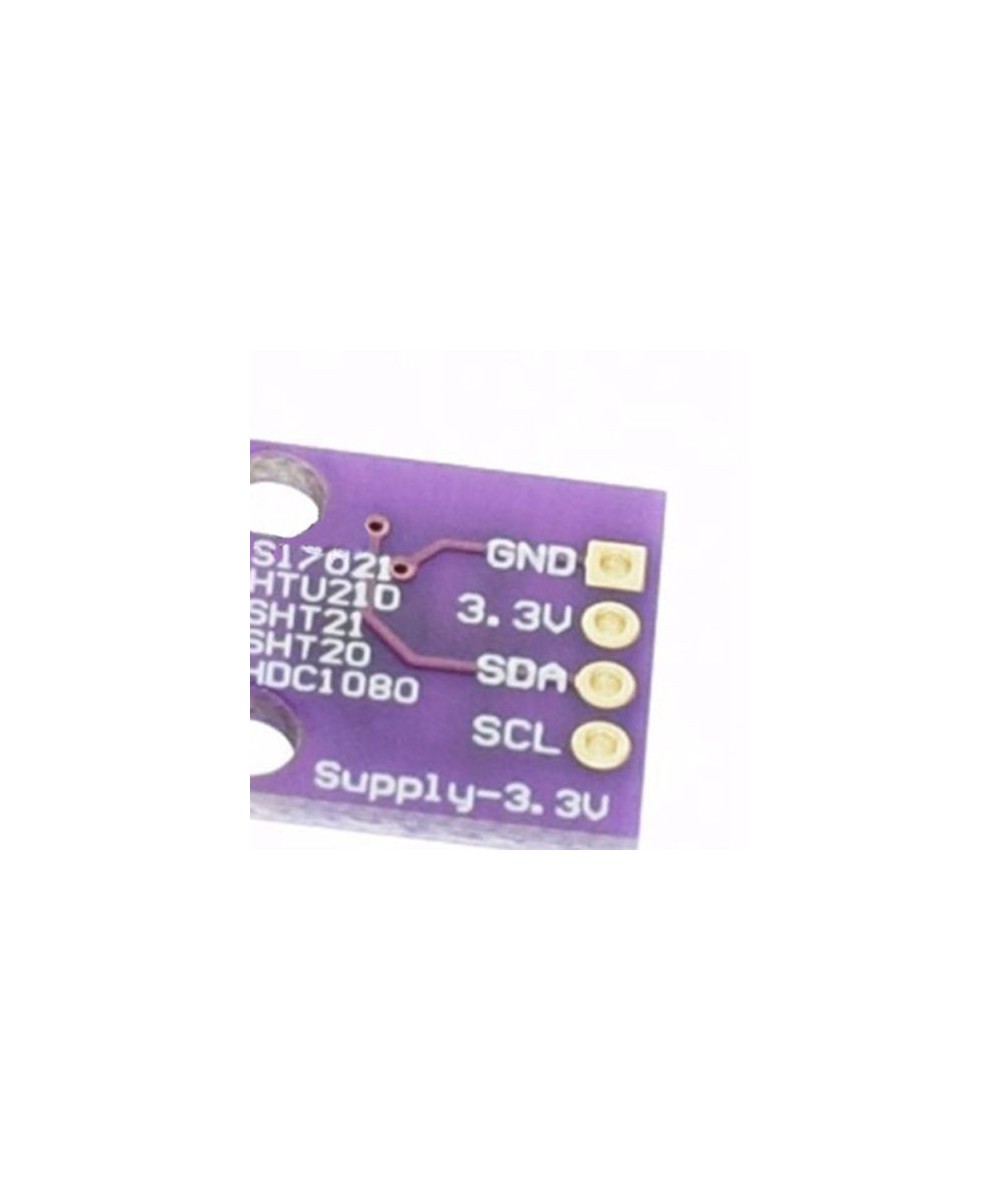

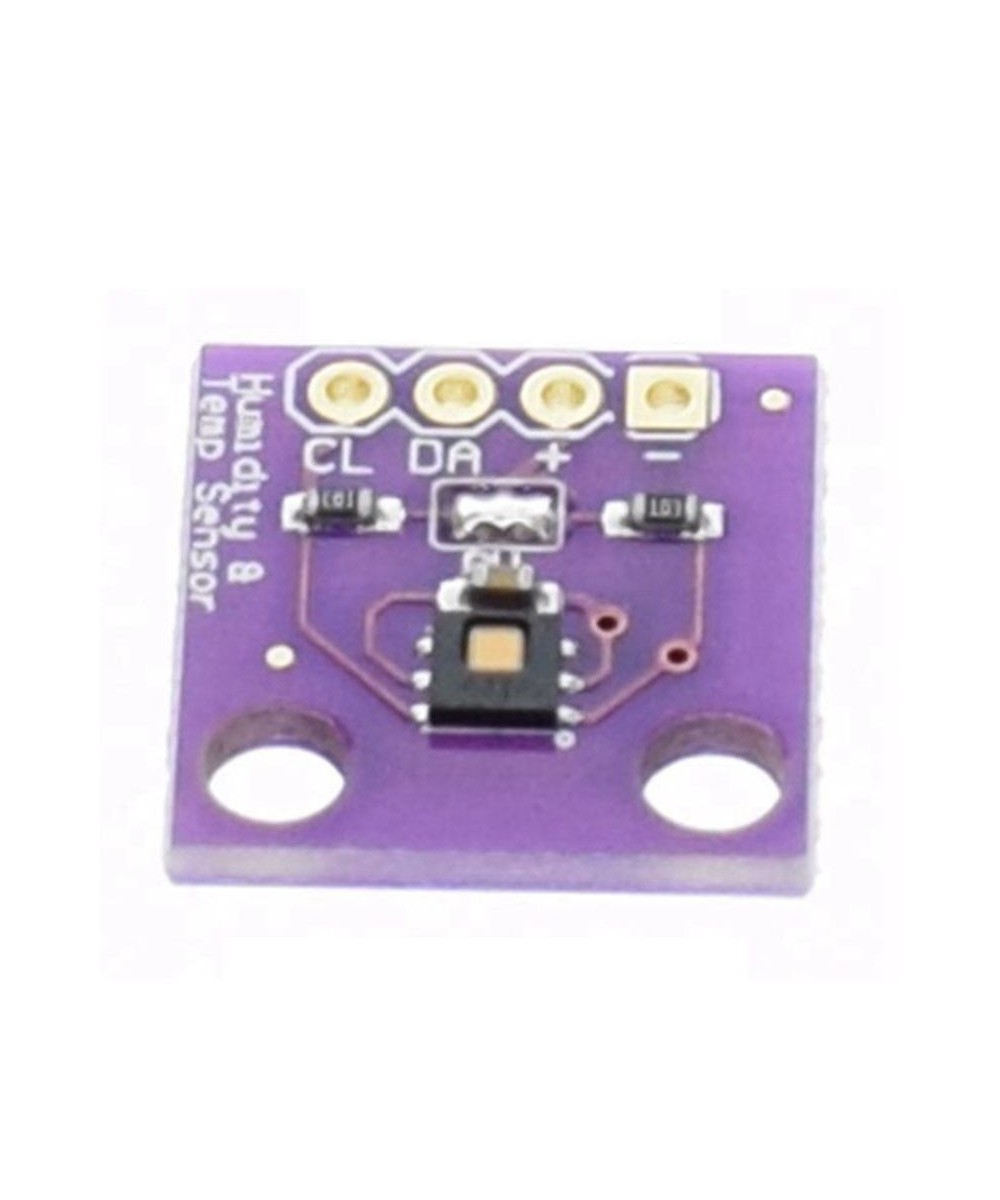

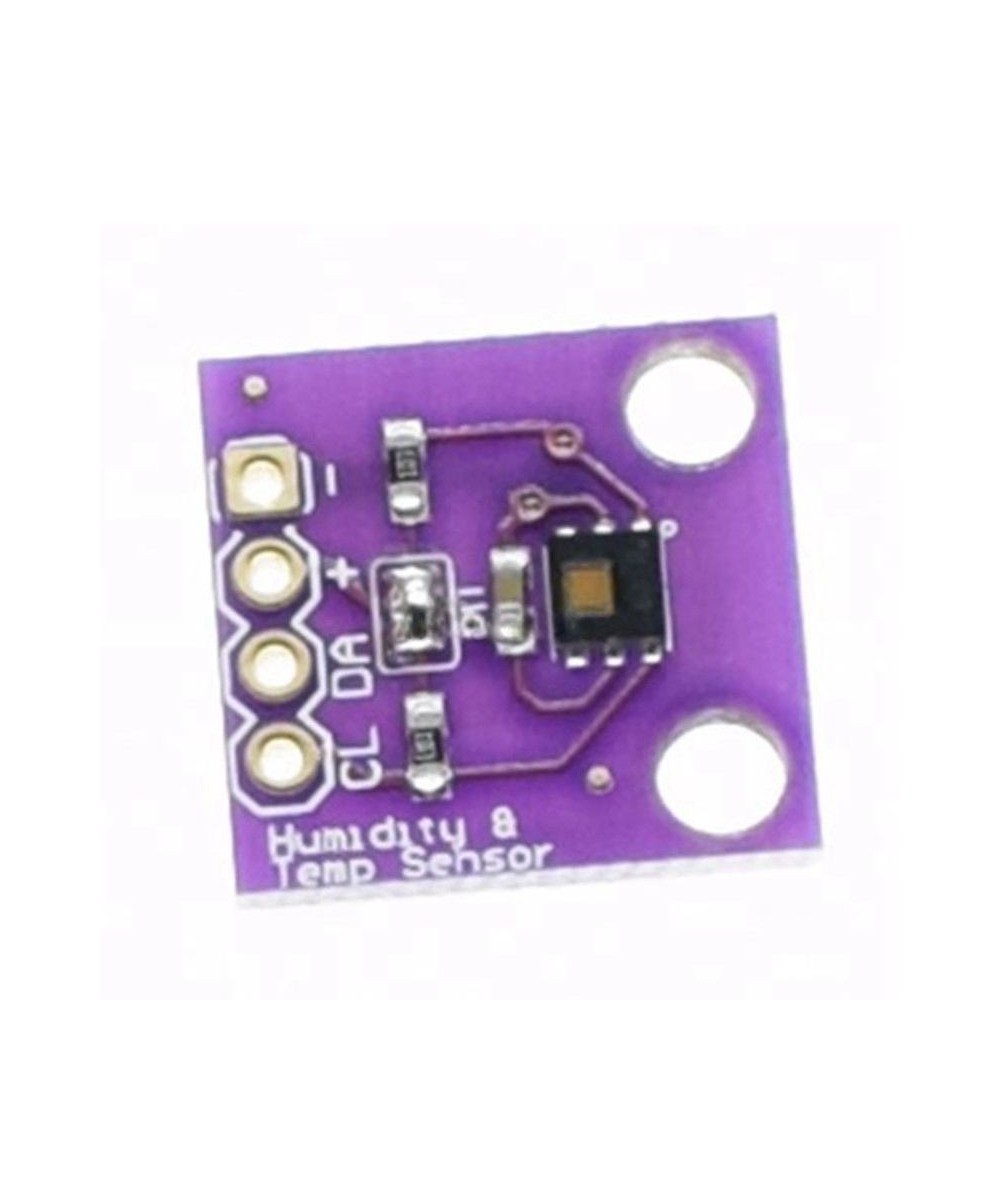

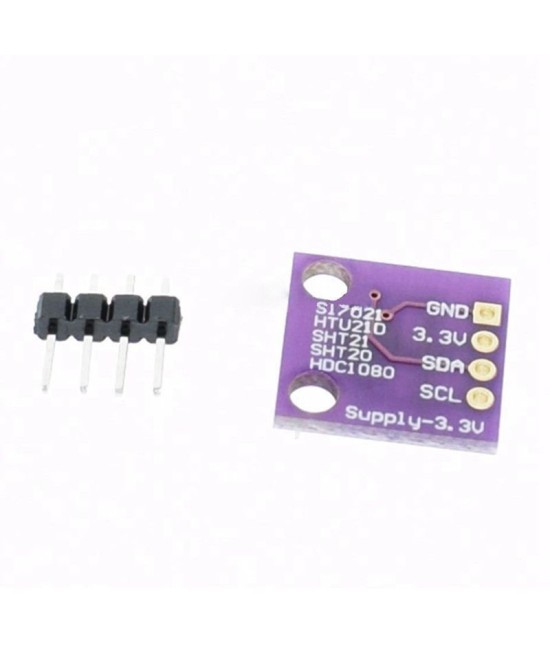

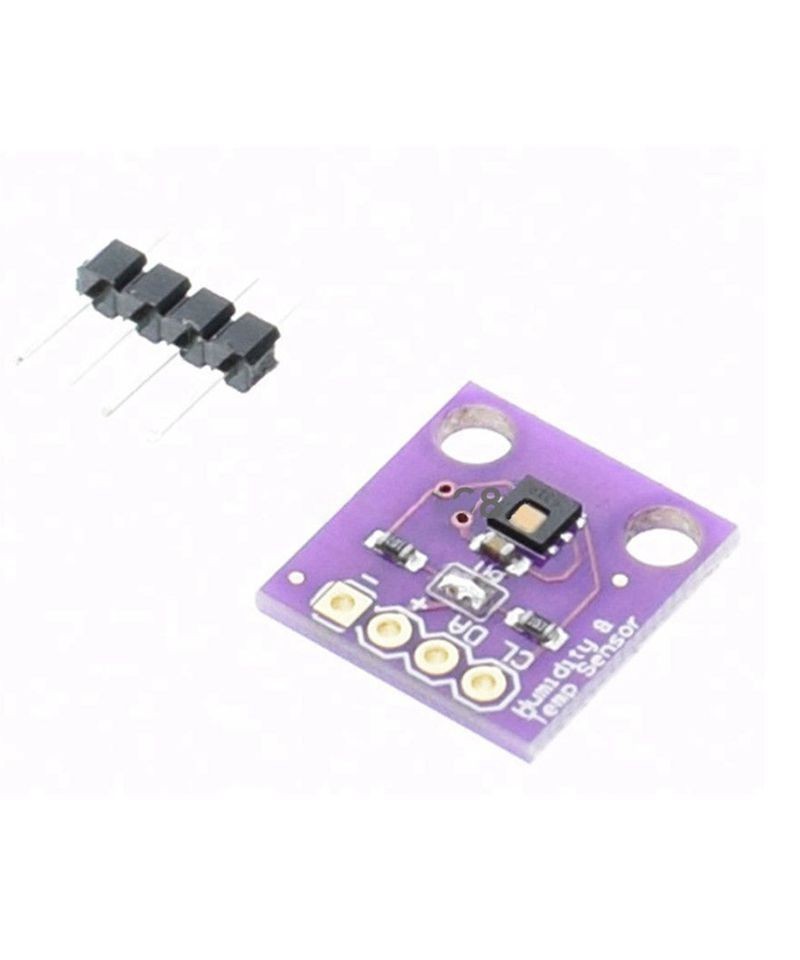

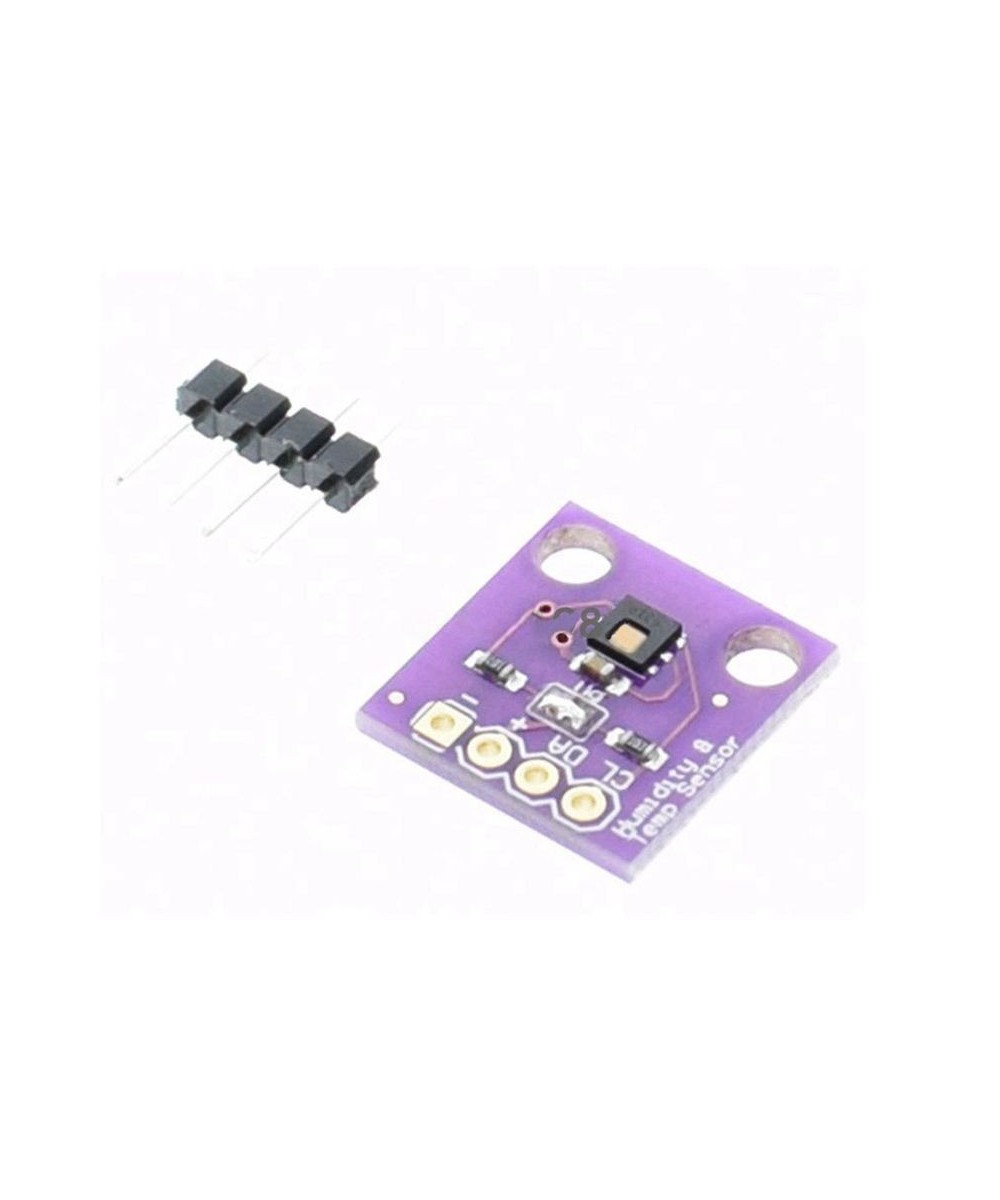

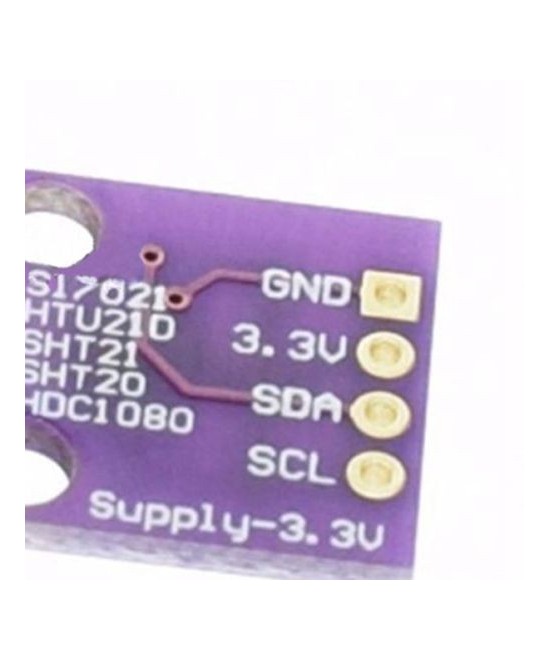

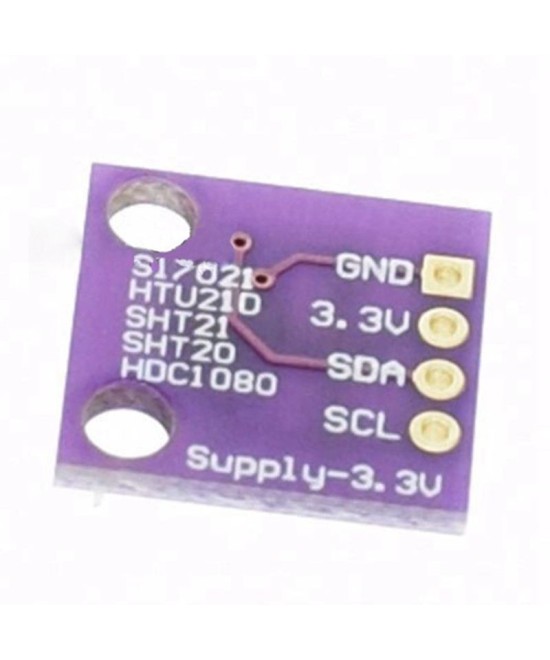

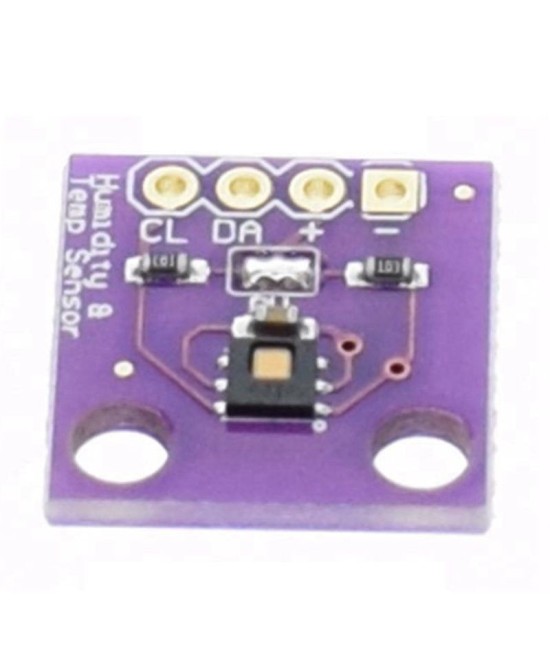

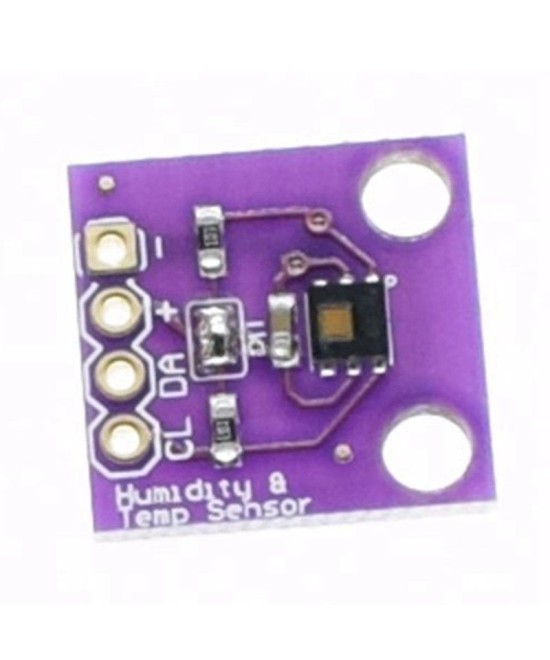

Sensor de temperatura y humedad I2C HDC1080 GY-213V

Caracteristicas:

El chip principal es GY-213V-HDC1080 (Puede usar el chip SHT21 HTU21D SI7021 para hacer el mismo sensor)
Este sensor de humedad digital I2C es una alternativa bastante precisa e inteligente al sensor de humedad y temperatura mucho más simple: SHT15 Breakout Tiene una precisión típica de ± 4% con un rango operativo optimizado de 10% a 80% RH. La operación fuera de este rango todavía es posible, solo la precisión puede disminuir un poco. La salida de temperatura tiene una precisión típica de ± 0.2 ° C desde -20 ~ 85 ° C.
El chip sensor HDC1080 tiene 2 pines de selección de dirección, por lo que puede tener hasta 4 compartidos en un solo bus I2C. También es de 3-5 V de potencia y lógica segura, por lo que no necesita ningún conmutador de nivel o regulador para usar con un microcontrolador de 5V o 3V.
Tenga en cuenta: TI ha indicado que hay un efecto de "asentamiento" para la humedad y que tendrá que volver a hidratar el sensor una vez que lo reciba. Para rehidratarlo, colóquelo en un lugar con 85% de humedad durante 24 horas o 60% de humedad durante 10 días.
El HDC1080 es un sensor digital de humedad con sensor de temperatura integrado que proporciona una excelente precisión de medición con muy poca potencia. El HDC1080 opera en un amplio rango de suministro, y es una alternativa de bajo costo y baja potencia a soluciones competitivas en una amplia gama de aplicaciones comunes. Los sensores de humedad y temperatura están calibrados de fábrica.

Especificaciones:

Modelos Compatibles: HDC-1080, GY 213V, SHT20, SHT21, HTU21D, SI7021

Voltaje de Operacion: 3.3V

Comunicación: I2C

Rango de Temperatura: - 40 °C ~ 125 °C

Precisión Temperatura: ± 0.2 °C

Rango Humedad Relativa: 0% ~ 100%

Precisión Humedad Relativa: ± 2%

Excelente estabilidad a alta humedad

Resolución de medición de 14 bits

Corriente en modo de reposo: 100 nA

Dimensiones: 15x15mm

Pines de potencia:
Vin: este es el pin de energía. A diferencia de muchos sensores, este chip puede alimentarse con 3-5 V CC, por lo que no hay un regulador de voltaje a bordo. Simplemente alimente la placa con la misma potencia que el nivel lógico de su microcontrolador, p. para un micro de 5V como Arduino, use 5V. Para un procesador ARM 3V, use 3V
GND: terreno común para el poder y la lógica
Pines de I2C Logic:
SCL - pin de reloj I2C, conéctelo a la línea de reloj I2C de su microcontrolador. 3-5V lógica OK
SDA - pin de datos I2C, conéctelo a la línea de datos I2C de su microcontrolador. 3-5V lógica OK
RDY - Este es el pin de interrupción / 'listo' del HDC100x. El chip tiene cierta capacidad para "alertarlo" cuando los datos están listos para ser leídos por el sensor. Es un colector abierto, por lo que debe usar una resistencia de pull-up si desea leer la señal de este pin.
A0 A1 - Estos son los pines de selección de dirección. Como solo puede tener un dispositivo con una dirección determinada en un bus i2c, debe haber una forma de ajustar la dirección si desea colocar más de un HDC100X en un bus i2c compartido. Los pines A0 / A1 establecen los 2 bits inferiores de la dirección i2c. Hay resistencias desplegables en la placa, así que conéctelas a Vin para establecer las bits en '1'. Se leen en el encendido, por lo tanto, apague y vuelva a encender para restablecer la dirección

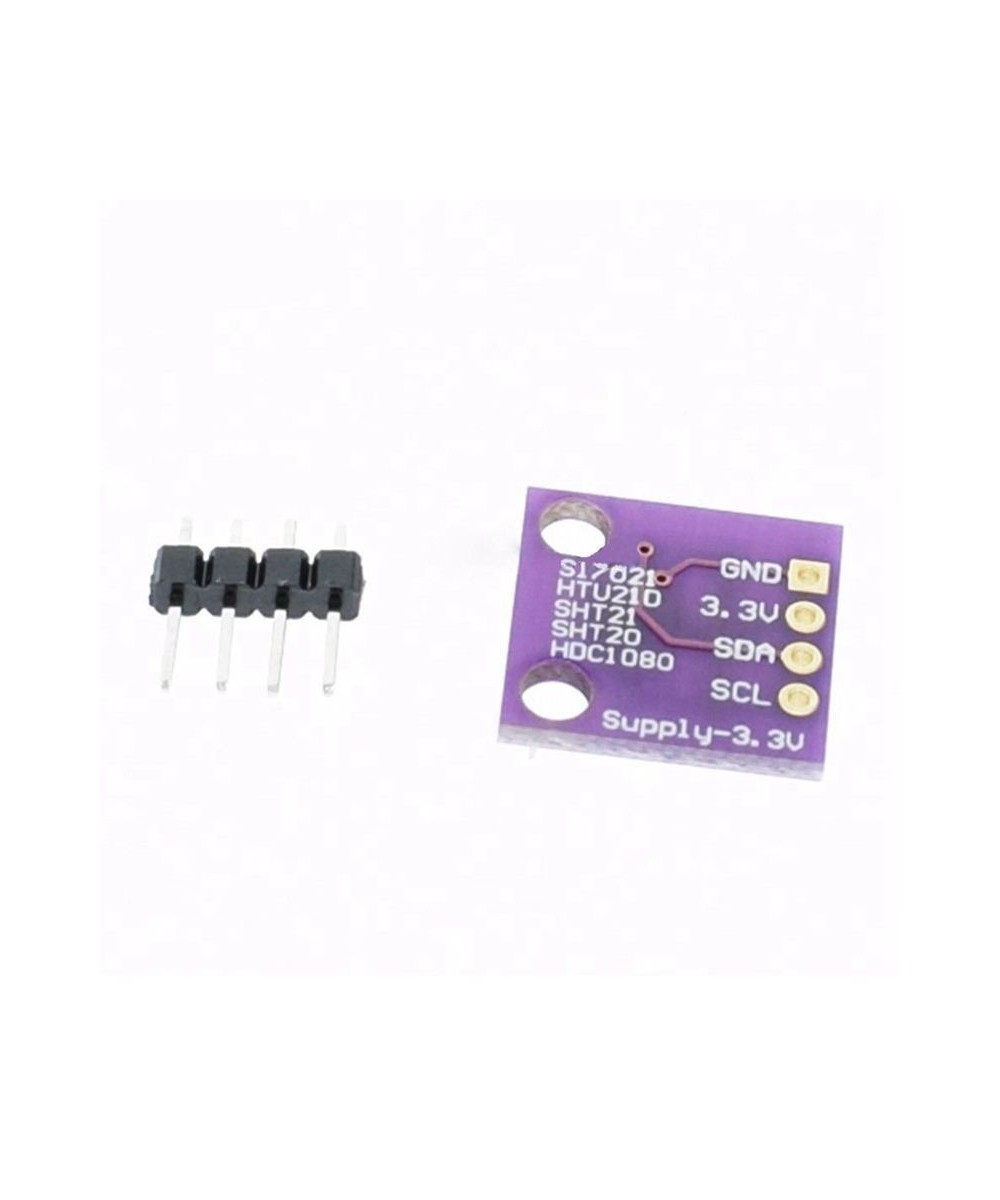

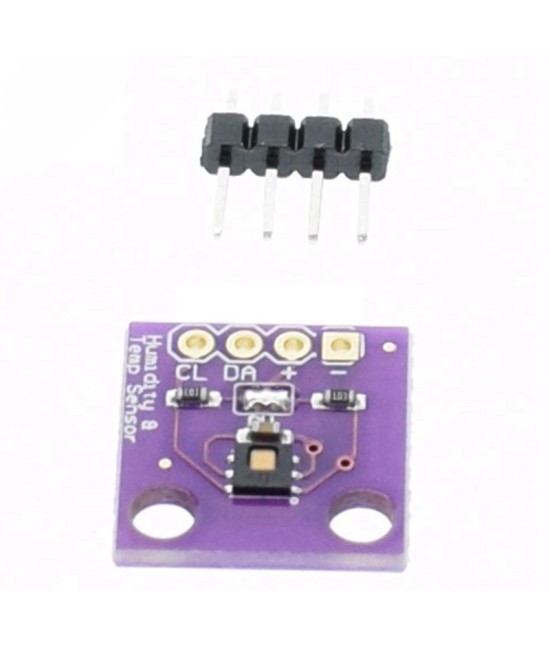

El paquete incluye:

1 X Sensor de temperatura y humedad I2C HDC1080 GY-213V
