Kit para detección de alcohol MQ-3 DIY
Kit para detección de alcohol MQ-3 DIY
Kit para detección de alcohol MQ-3 DIY
Kit para detección de alcohol MQ-3 DIY
  • Kit para detección de alcohol MQ-3 DIY
  • Kit para detección de alcohol MQ-3 DIY
  • Kit para detección de alcohol MQ-3 DIY
  • Kit para detección de alcohol MQ-3 DIY

Kit para detección de alcohol MQ-3 DIY

L220,00
Impuestos incluidos

Kit para detección de alcohol DIY

L220,00
Impuestos incluidos
Cantidad
Add to Wishlist
Add to Compare

Descripción:

Este circuito se puede alimentar con una fuente de Alimentación de 5-7.5 VDC, el interruptor S1 es el interruptor de alimentación, la resistencia R1 y el LED D1 se utilizan para la indicación de potencia. El sensor MQ-3 debe calentarse a una cierta temperatura durante el funcionamiento, por lo que hay una sección de calefacción eléctrica en el interior. Resistor R4 es la resistencia limitadora de corriente del cable de calentamiento. Después de encender, MQ-3 el calentamiento es normal. Cuando MQ-3 no detecta vapor de alcohol, su resistencia interna es muy grande, la caída de voltaje de R3, RW es muy baja, el voltaje del pin 2 DE NE555 es inferior al voltaje del disparador (VCC/3), su salida de 3 pines es de alto nivel, D2 se extingue. El Zumbador no suena y el relé no se mueve. Cuando MQ-3 detecta vapor de alcohol, la resistencia interna disminuye, el voltaje de R3, RW aumenta, el voltaje de pin 2 DE NE555 es mayor que el voltaje del disparador, los 3 pines se vuelven de nivel bajo, d2 enciende la luz y El Zumbador fluye. La corriente comienza a sonar y la bobina electromagnética del relé se activa para atraer el interruptor.

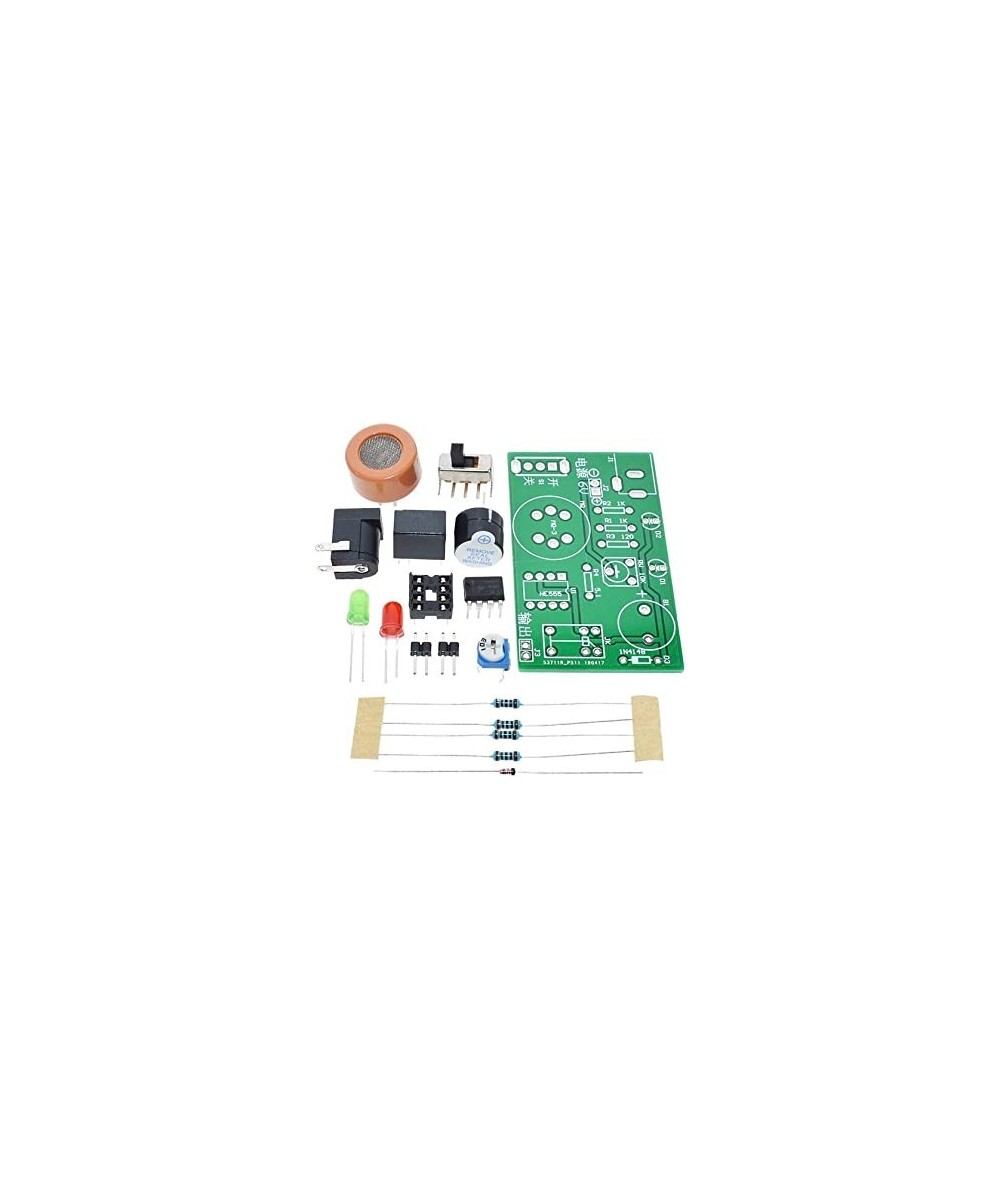

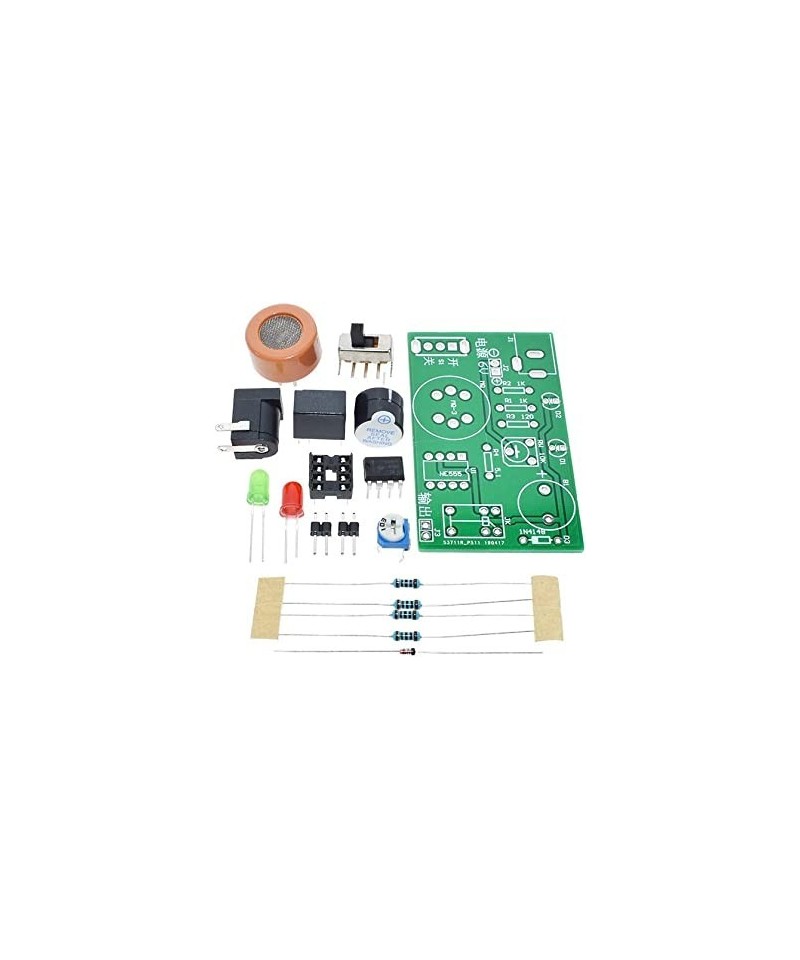

incluye:

1x Kit para detección de alcohol DIY

E3L9C3 / BE4L3C3 SPSE13L4C7
