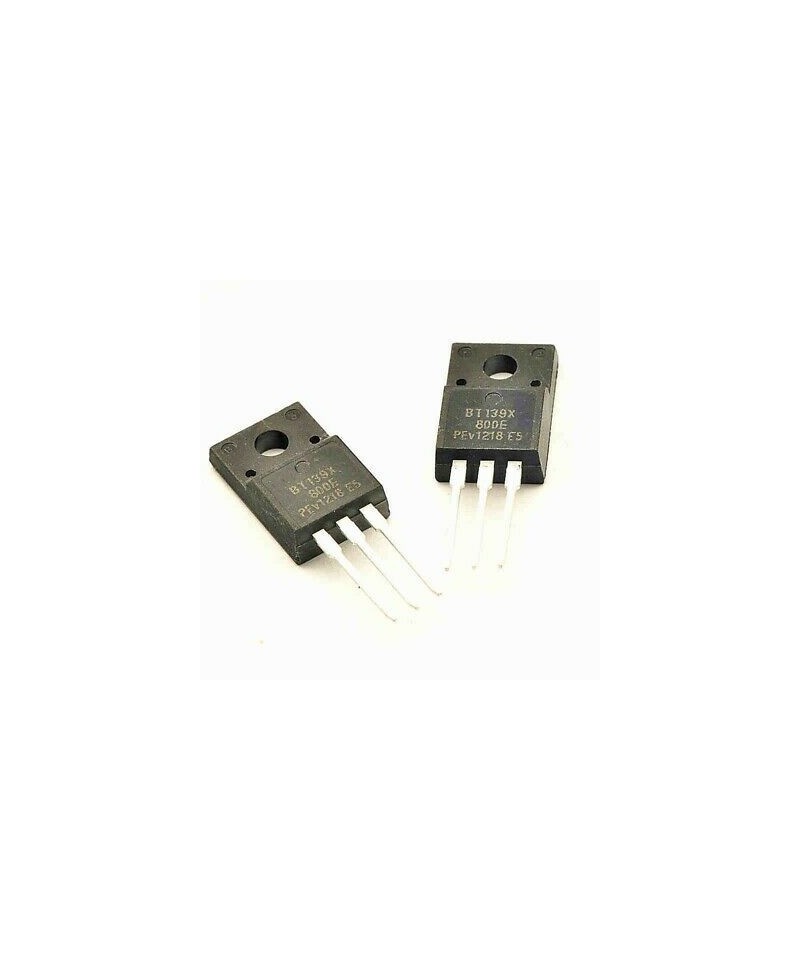

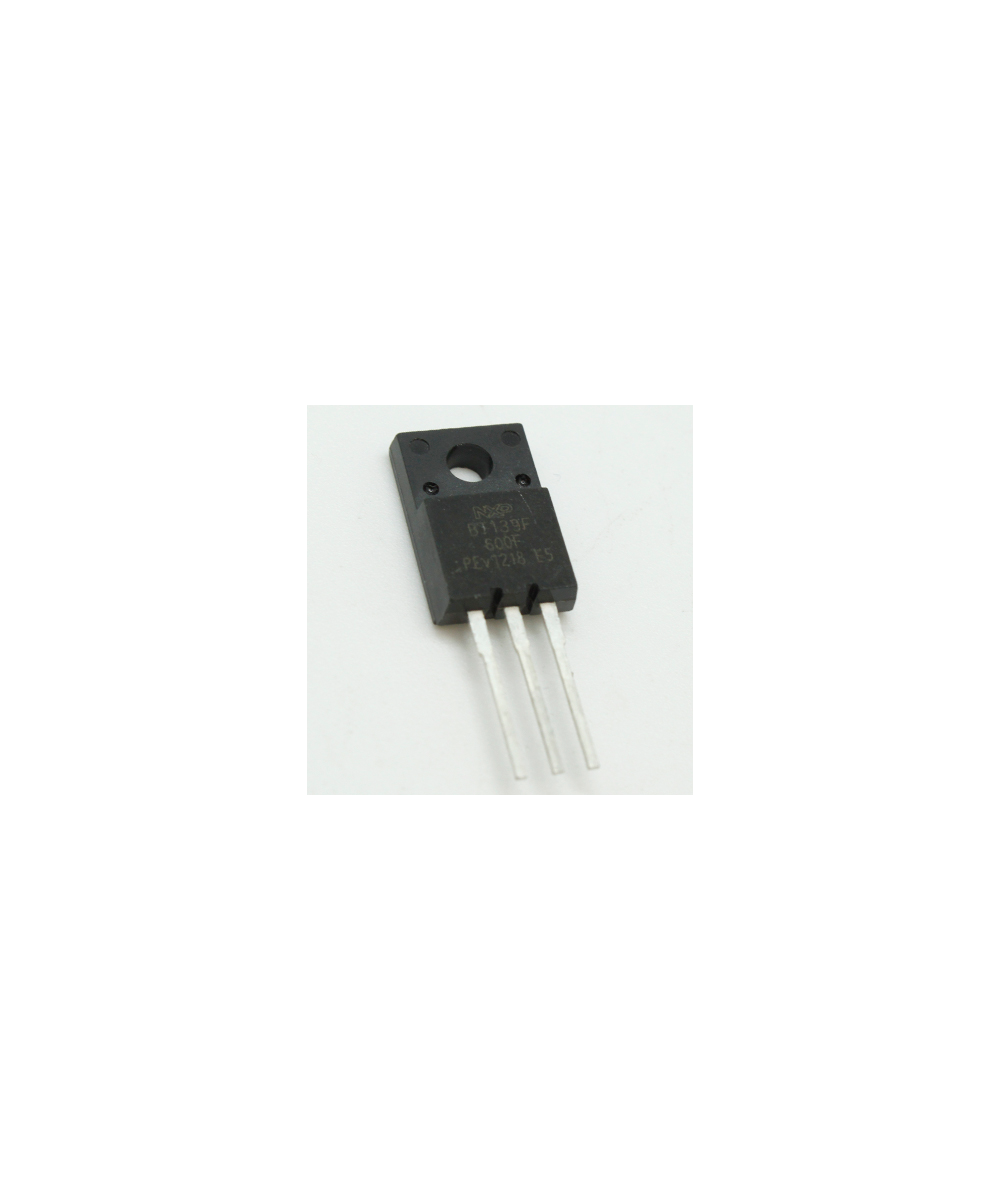

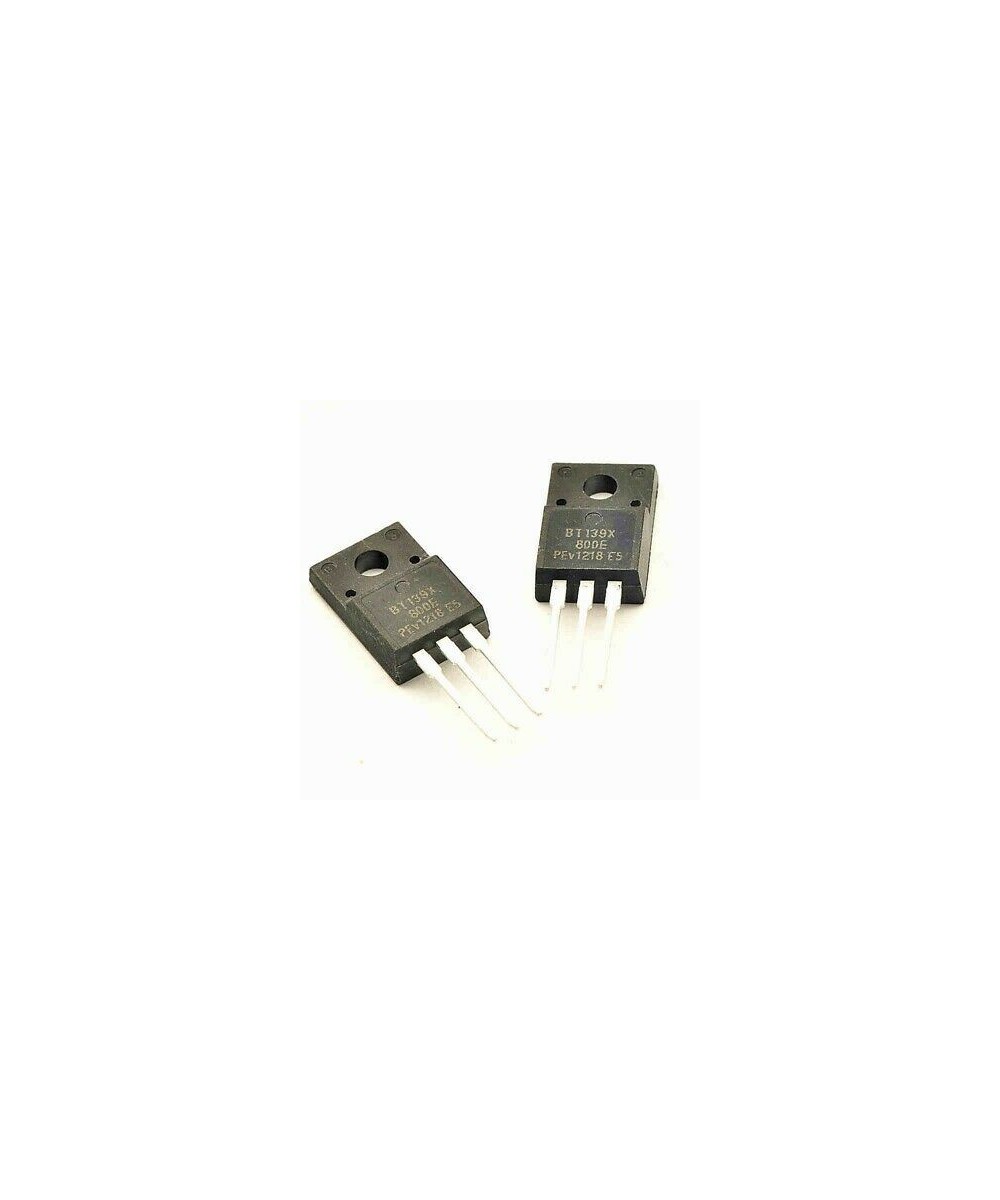

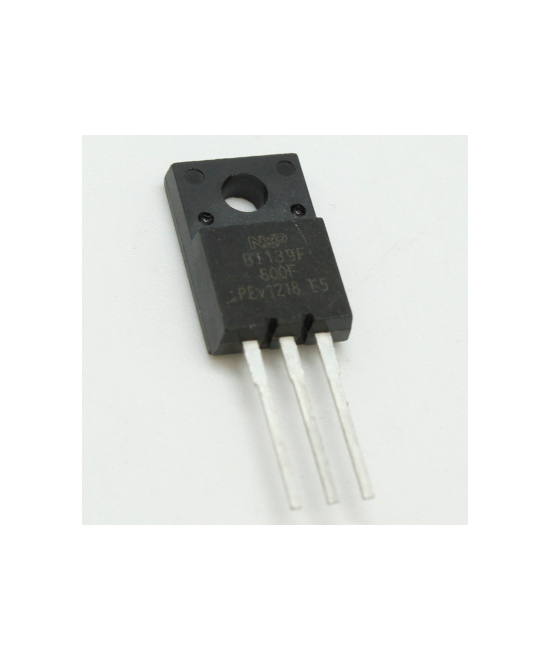

Semiconductor tiristor TRIAC BT139X-800E 16A/800V

Descripción:

El triac es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y puede ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor de mantenimiento. El triac puede ser disparado independientemente de la polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.

Cuando el triac conduce, hay una trayectoria de flujo de corriente de muy baja resistencia de una terminal a la otra, dependiendo la dirección de flujo de la polaridad del voltaje externo aplicado.

El BT139F-600 es un Triac de cuatro cuadrantes pasivado planificado, diseñado para aplicaciones que requieren alta capacidad de voltaje de bloqueo y transitorios bidireccional y alto rendimiento de ciclo térmico.

Alta capacidad de bloqueo de voltaje

Planar pasivado para robustez y confiabilidad del voltaje

Disparando en los cuatro cuadrantes

Puerta menos sensible para una alta inmunidad al ruido

2 A corriente de puerta máxima

Potencia promedio de la puerta 0.5 W

Aplicaciones: Aplicaciones: Control de motor, industrial, iluminación

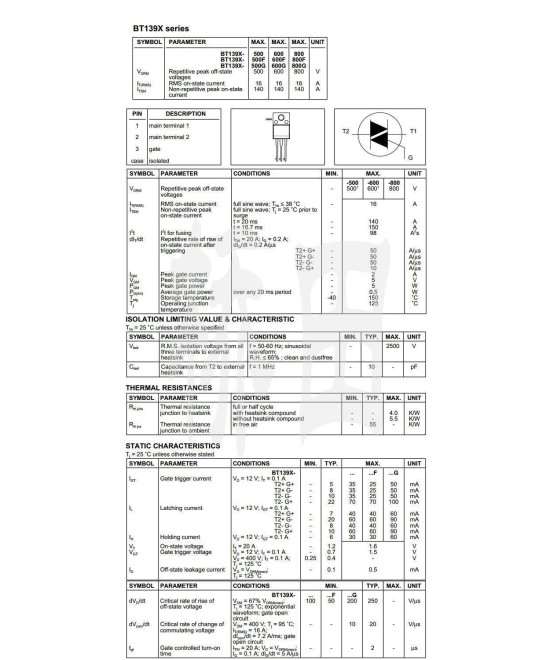

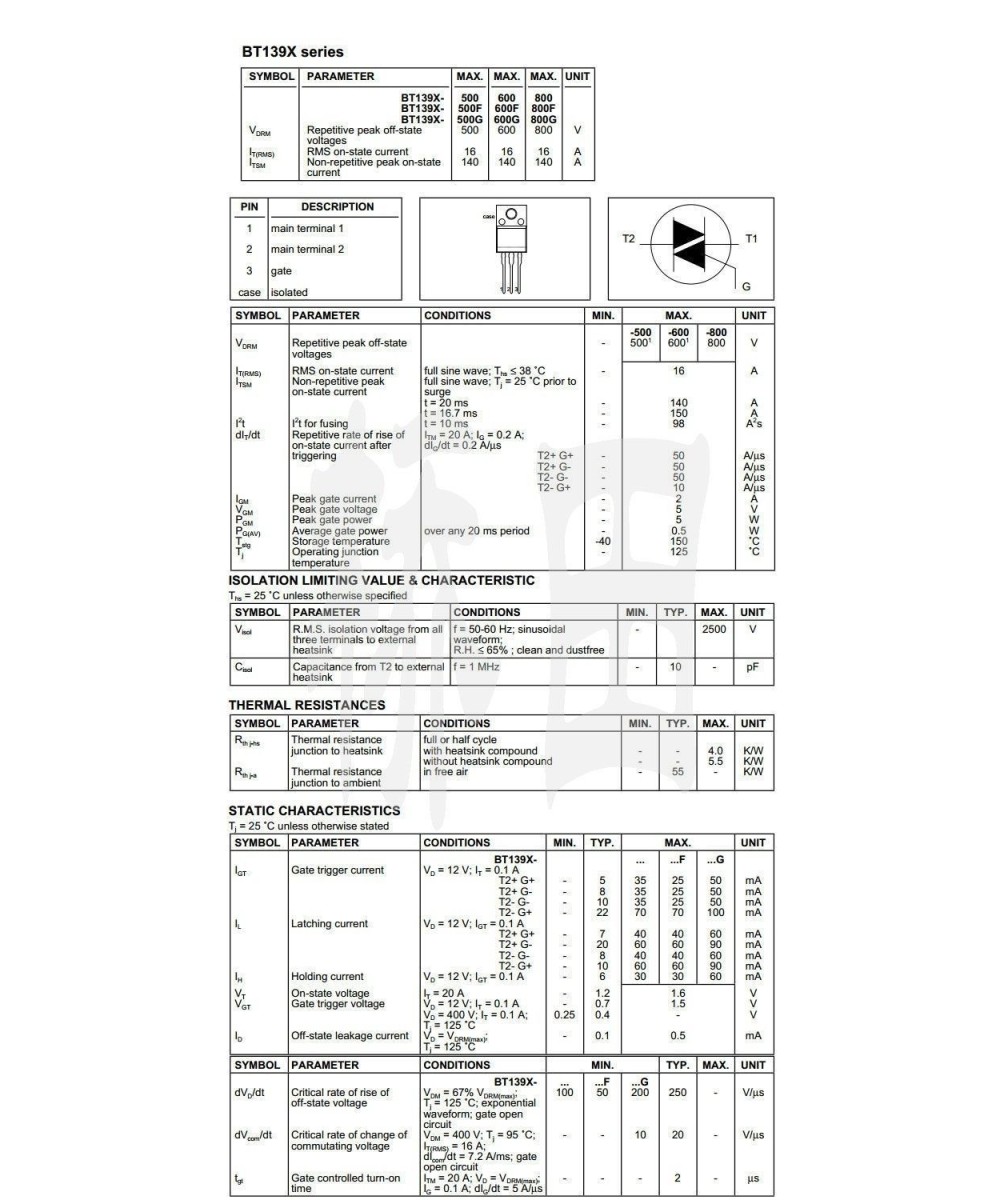

Especificaciones

Tensión máxima de apagado repetitiva, Vdrm:600 V

Corriente RMS de encendido IT(rms): 16 A

Corriente de trigger de la compuerta máxima, Igt: 70 mA

Corriente de trigger de la compuerta máxima, Vgt: 1.5 V

Potencia pico de la compuerta: 5W

Corriente  máxima  transitoria, No Repet., Itsm 50Hz: 150 A

Corriente de retención máxima Ih: 30 mA

Tipo encapsulado: Aislado (Sin disipador)

Temperatura de operación máxima: 125 ° C

Encapsulado: TO-220FP

Número de pines: 3

Sustituto:

NTE56059  BTA08-600BW

Contenido:

1 x Semiconductor tiristor TRIAC BT139X-800E 16A/800V
