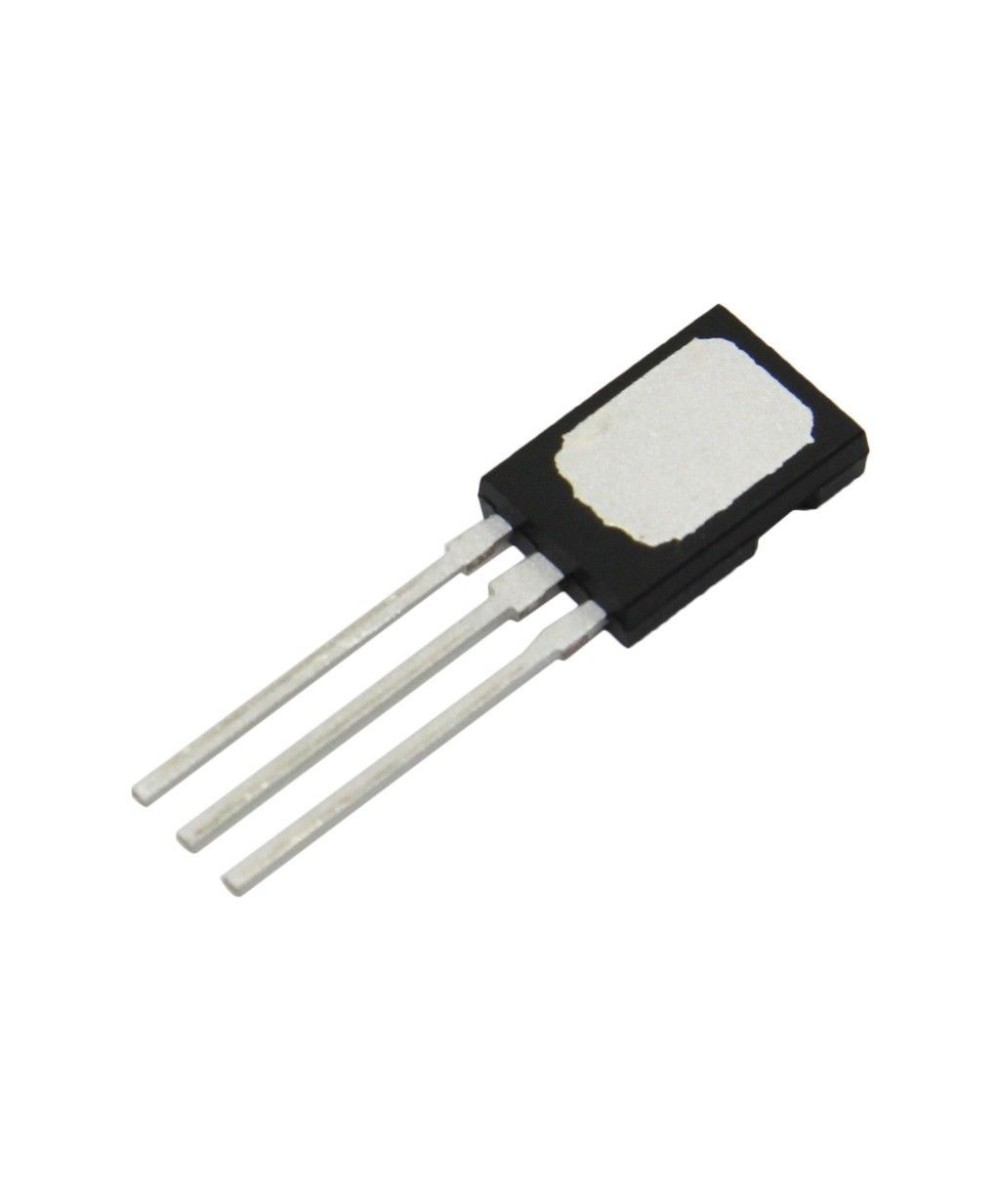

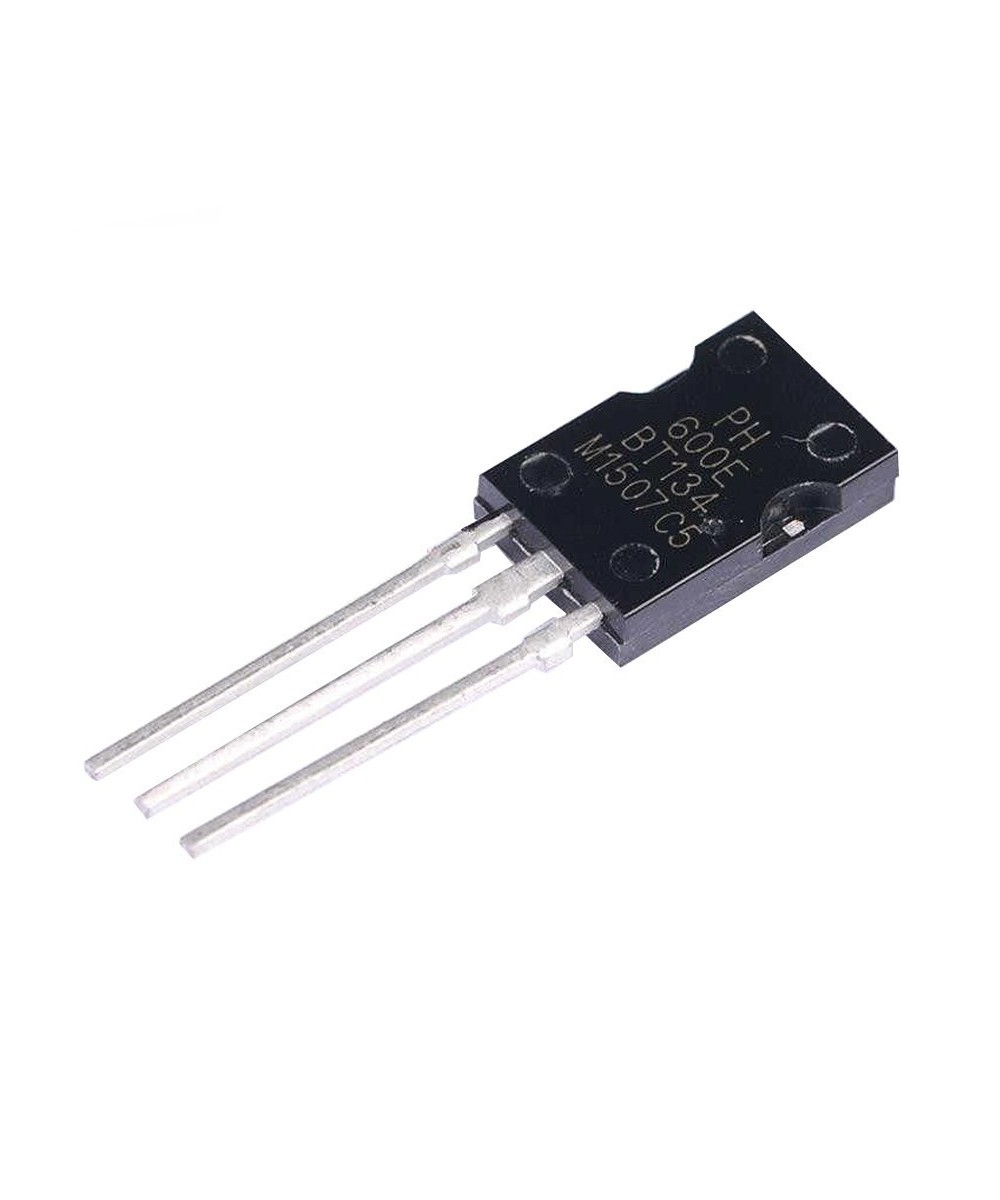

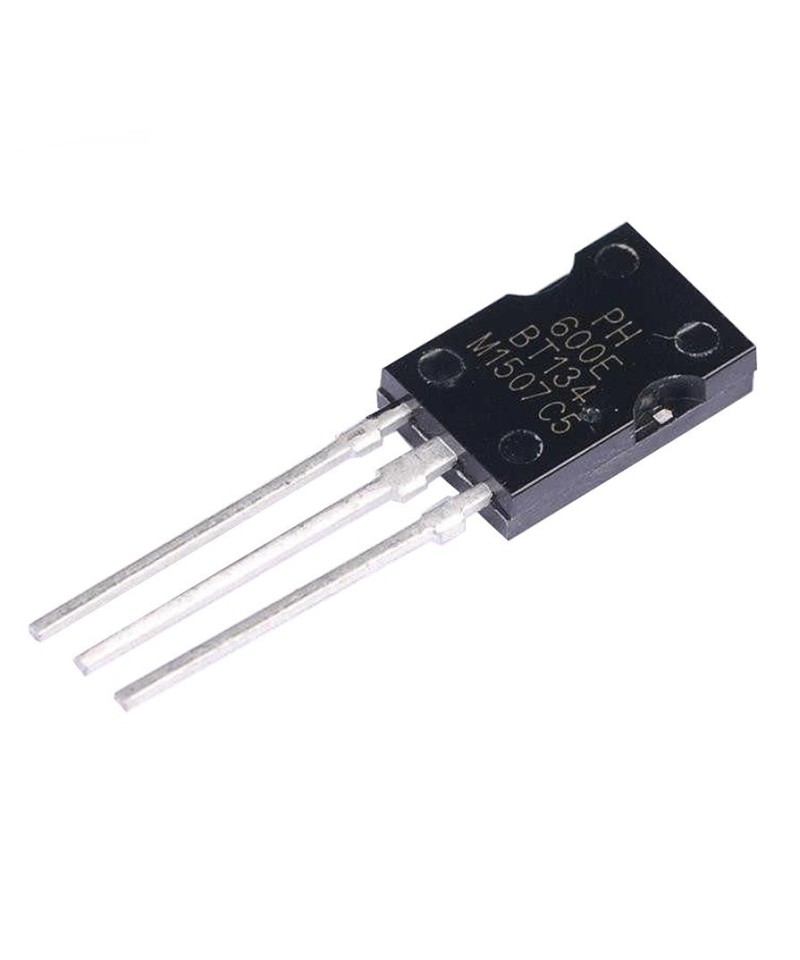

Semiconductor tiristor TRIAC BT134-600E 600V 4A

Descripción:

El triac es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y puede ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor de mantenimiento. El triac puede ser disparado independientemente de la polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.

Cuando el triac conduce, hay una trayectoria de flujo de corriente de muy baja resistencia de una terminal a la otra, dependiendo la dirección de flujo de la polaridad del voltaje externo aplicado.

El BT134-600E, es un TRIAC de 4 cuadrantes de compuerta sensible y pasivada  para aplicaciones de conmutación bidireccional y control de fase de uso general. Esta compuerta sensible a la serie TRIAC está destinada a ser conectada directamente a microcontroladores, circuitos lógicos integrados y otros circuitos de disparo de compuerta de baja potencia.

Interfaz directa a circuitos integrados de nivel lógico

Interconexión directa a circuitos de accionamiento de puerta de baja potencia

Capacidad de alto voltaje de bloqueo

Corriente baja de mantenimiento para cargas de corriente baja y EMI más bajo en conmutación

Planar pasivado para robustez y fiabilidad del voltaje

Puerta sensible

Aplicaciones: Control de Motor, Electrónica de Consumo

Especificaciones

Tensión máxima de apagado repetitiva, Vdrm: 600 V

Corriente RMS de encendido IT(rms): 4 A

Corriente de trigger de la compuerta máxima, Igt: 25 mA

Corriente de trigger de la compuerta máxima Vgt: 1.5 V

Potencia de pico de la compuerta: 5 W

Corriente  máxima  transitoria, No Repet., Itsm 50Hz: 25 A

Corriente máxima de retención Ih: 15 mA

Temperatura de trabajo máxima: 125°C

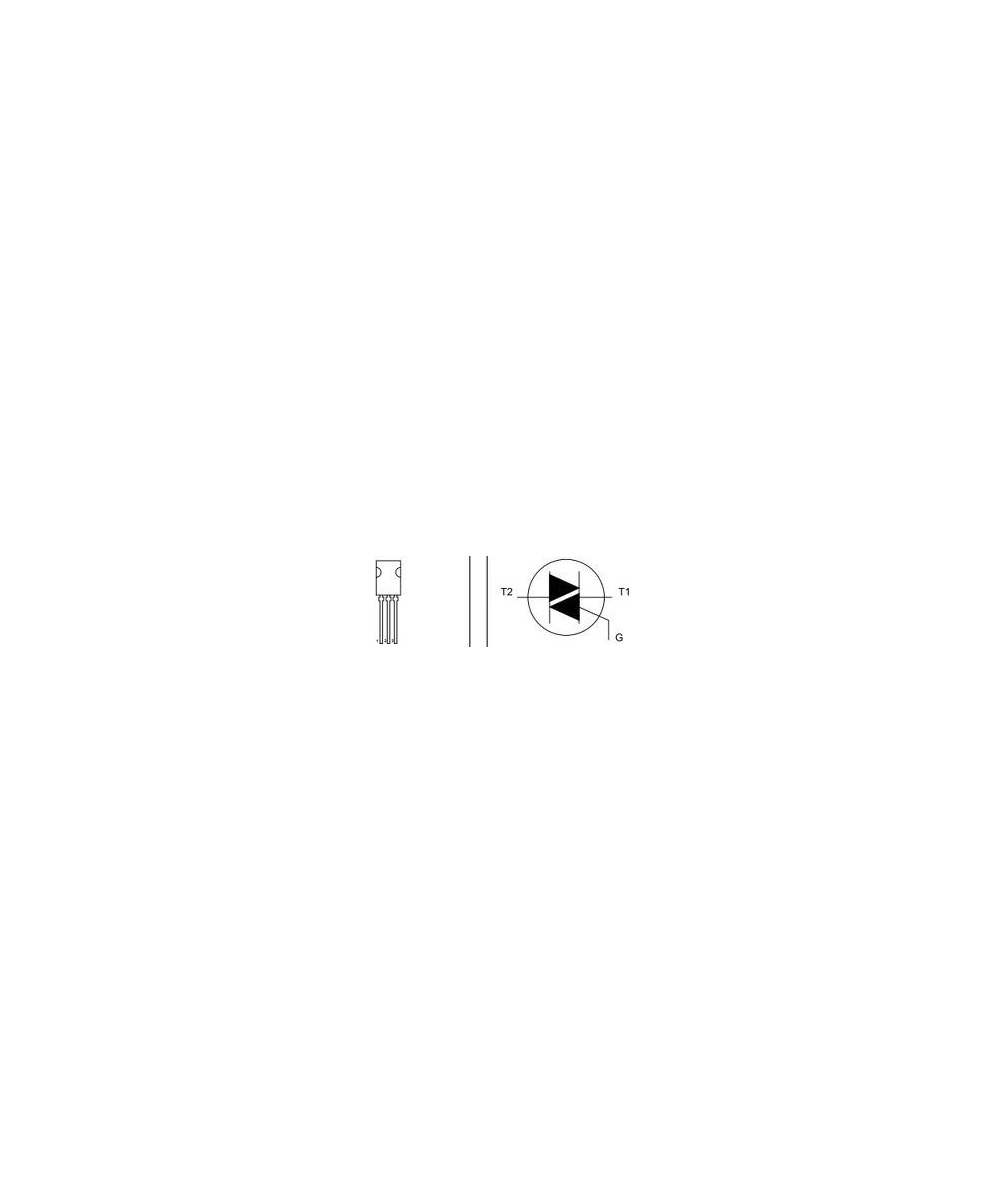

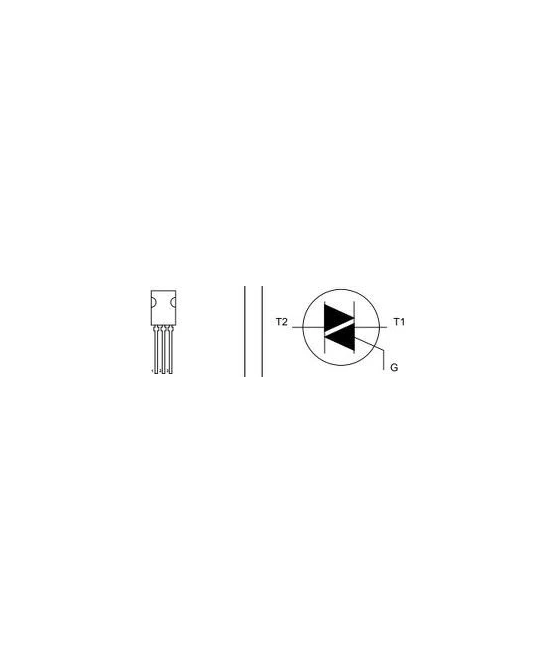

Encapsulado: TO-126

3 pines

Sustituto:

NTE56039

Contenido:

1 x Triac BT134-600E
