Tarjeta de Desarrollo Wemos Mini D1 ESP-12 ESP8266 WIFI

Descripción:

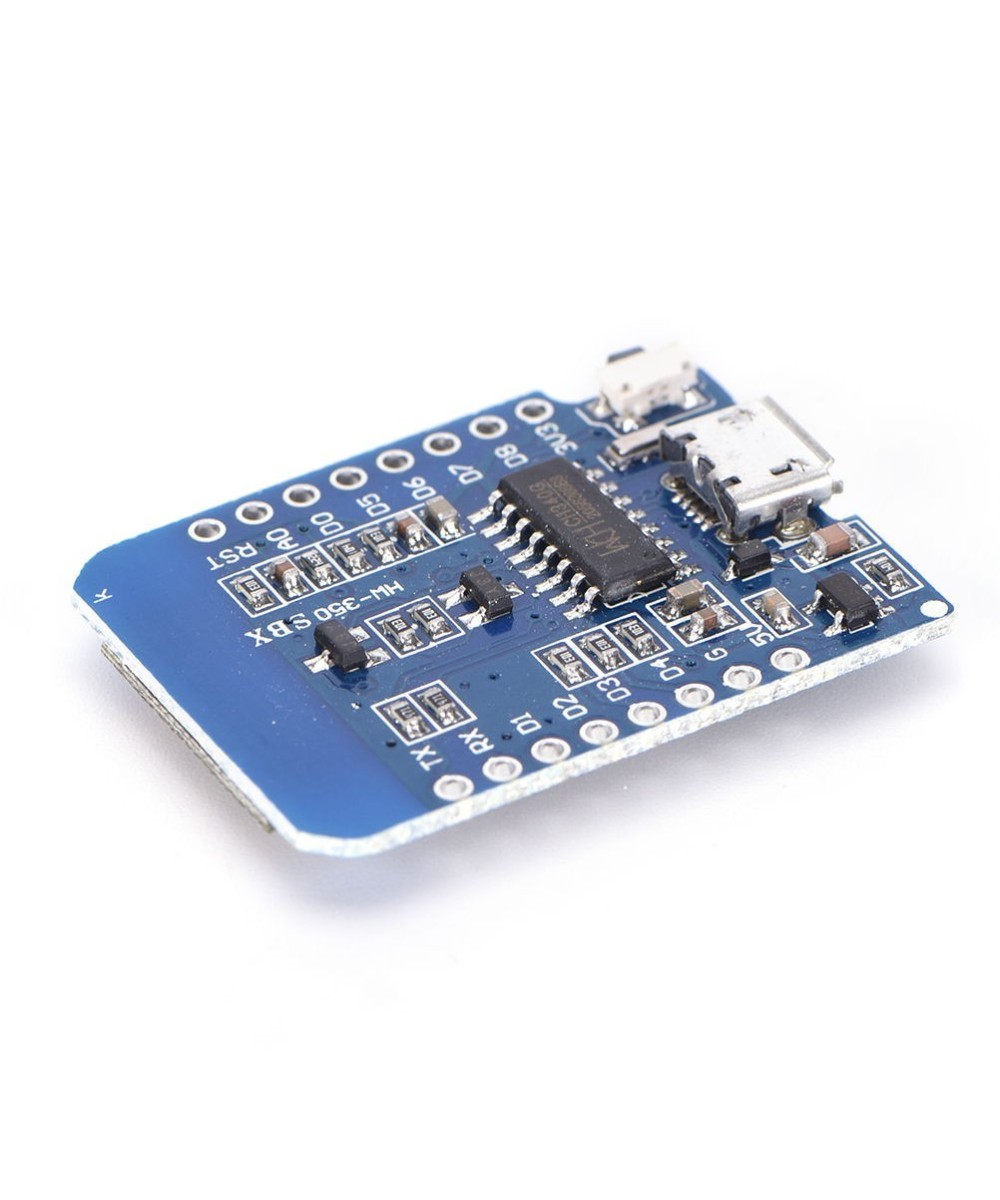

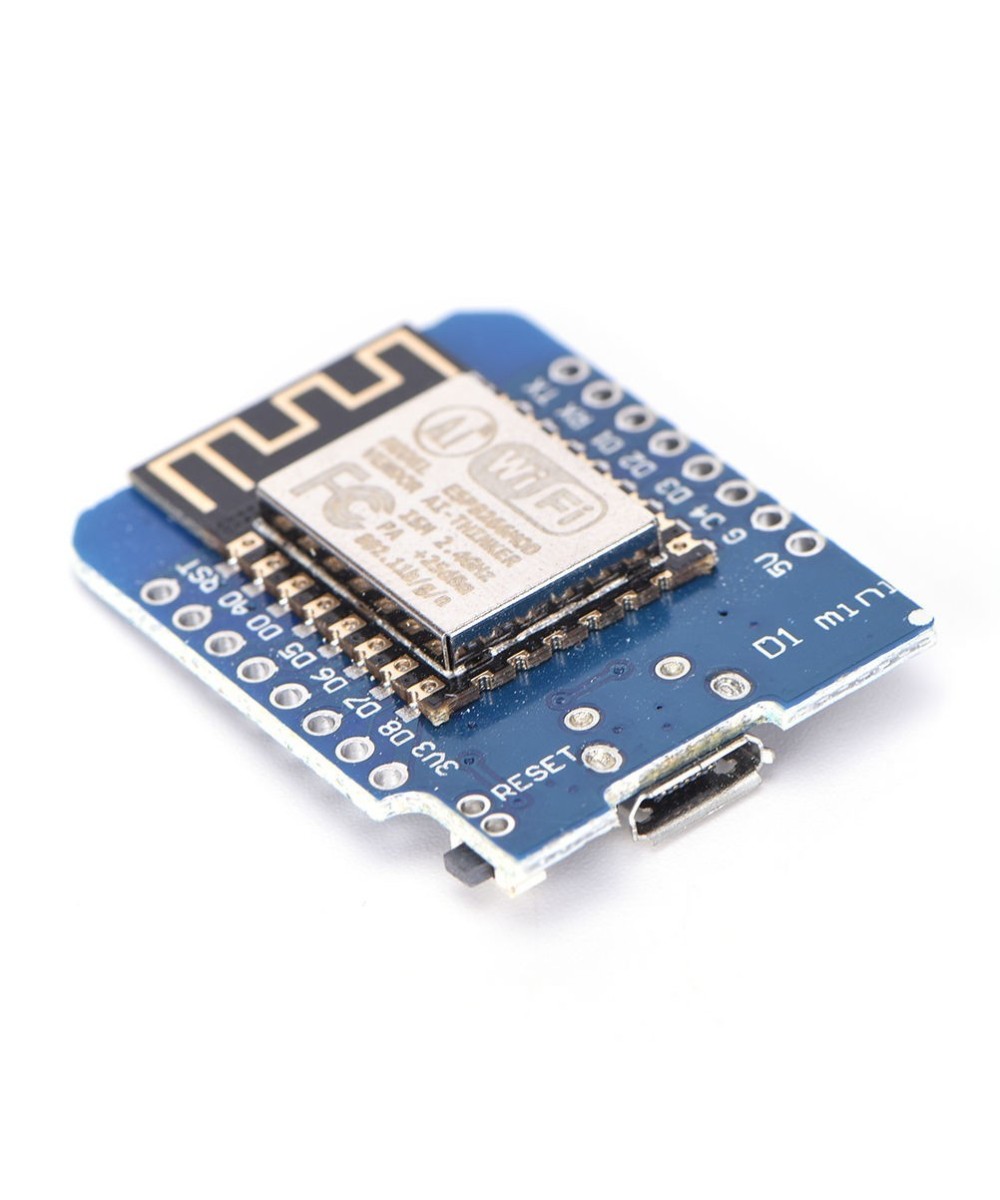

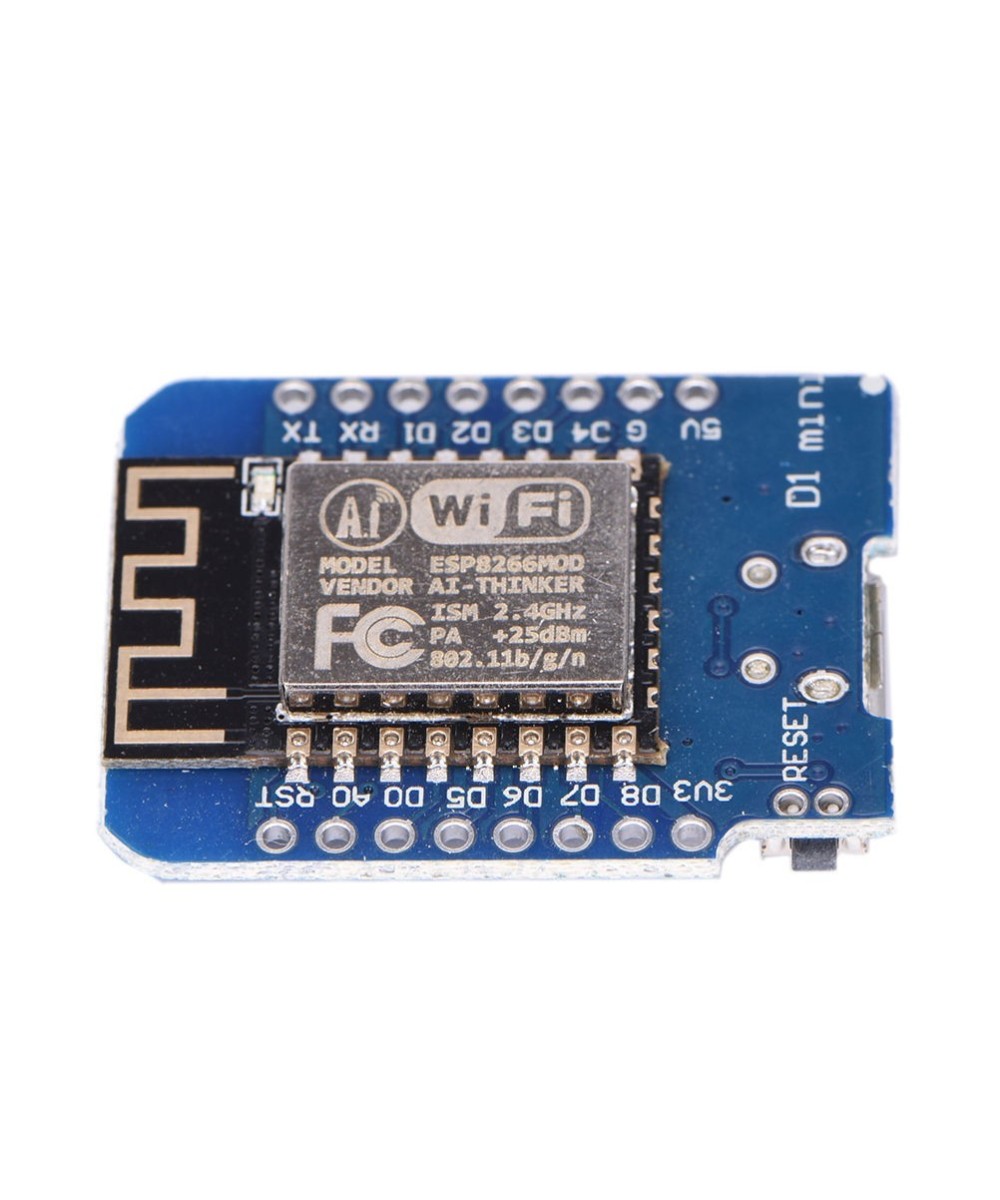

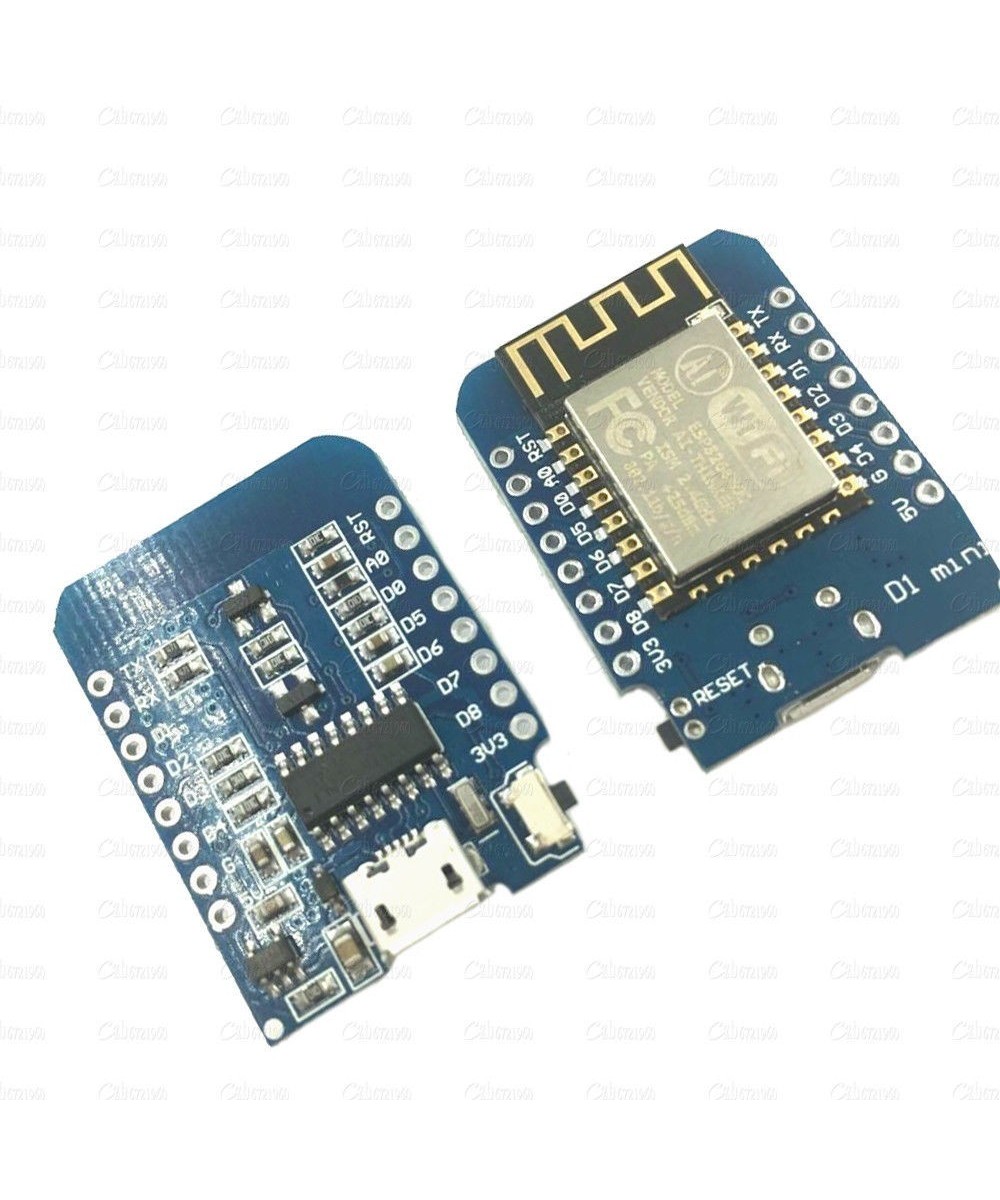

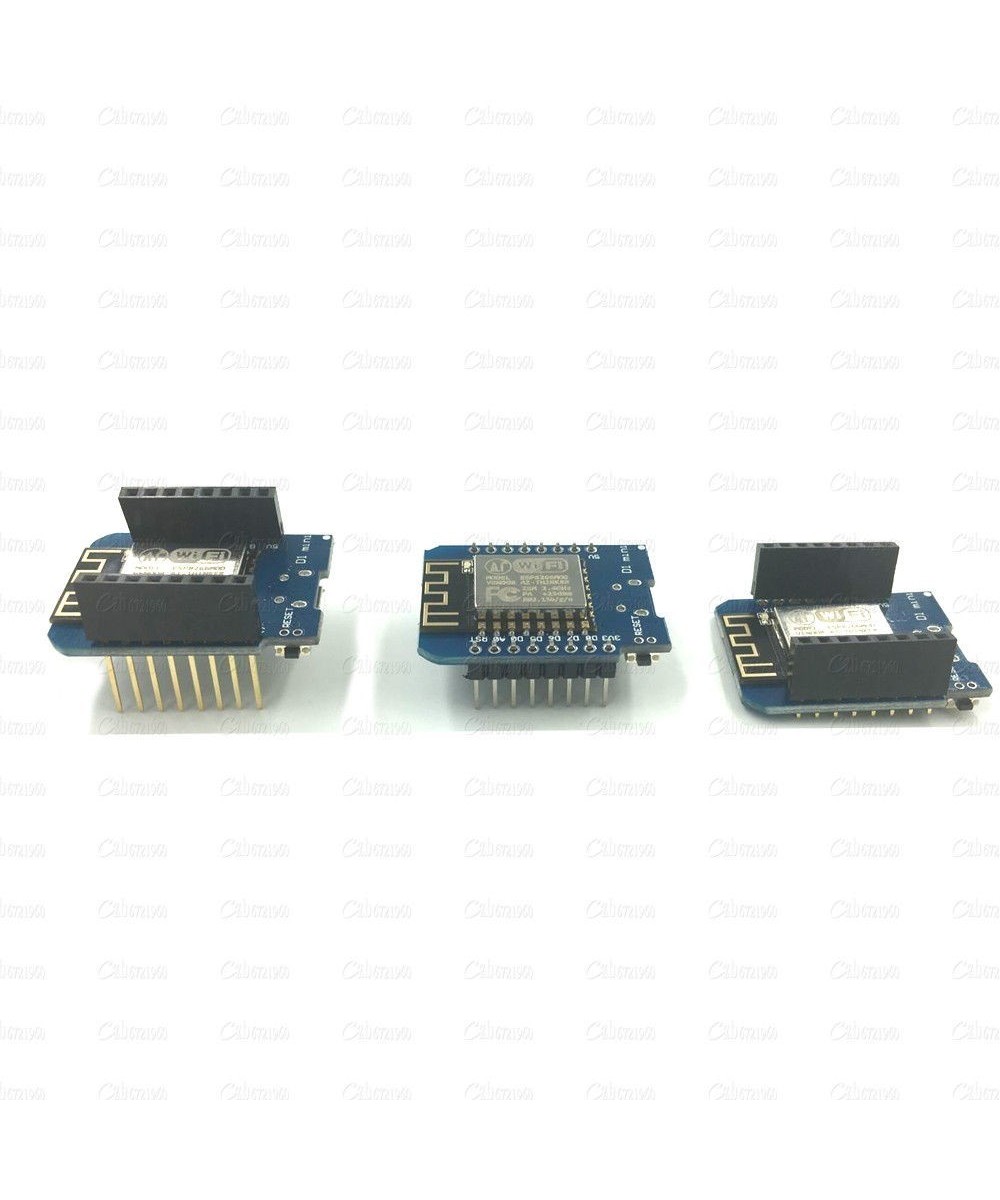

Wemos D1 mini ESP8266 es una plataforma de desarrollo similar a Arduino especialmente orientada al Internet de las cosas (IoT). La placa Wemos D1 Mini ESP8266 tiene como núcleo al SoM ESP-12E que a su vez está basado en el SoC Wi-Fi ESP8266, integra además el conversor USB-Serial TTL CH340G y conector micro-USB necesario para la programación y comunicación a PC. Wemos D1 mini está diseñado especialmente para trabajar montado en protoboard o soldado sobre una placa. Posee un regulador de voltaje de 3.3V en placa, esto permite alimentar la placa directamente del puerto micro-USB o por los pines 5V y GND.

El SoC(System On a Chip) ESP8266 de Espressif Systems es un chip especialmente diseñado para las necesidades de un mundo conectado, integra un potente microcontrolador con arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wi-Fi. El SoM(System on Module) ESP-12E fabricado por Ai-Thinker integra en un módulo el SoC ESP8266, memoria FLASH, cristal oscilador y antena WiFi en PCB.

La plataforma ESP8266 permite el desarrollo de aplicaciones en diferentes lenguajes como: Arduino, Lua, MicroPython, C/C++, Scratch. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, ademas de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266.

Especificaciones:

- Voltaje de Alimentación: 5V DC

- Voltaje de Entradas/Salidas: 3.3V DC (No usar 5V)

- Placa: WeMos D1 mini

- Chip conversor USB-serial: CH340G

- SoM: ESP-12E (Ai-Thinker)

- SoC: ESP8266 (Espressif)

- CPU: Tensilica Xtensa LX3 (32 bit)

- Frecuencia de Reloj: 80MHz/160MHz

- Instruction RAM: 32KB

- Data RAM: 96KB

- Memoria Flash Externa: 4MB

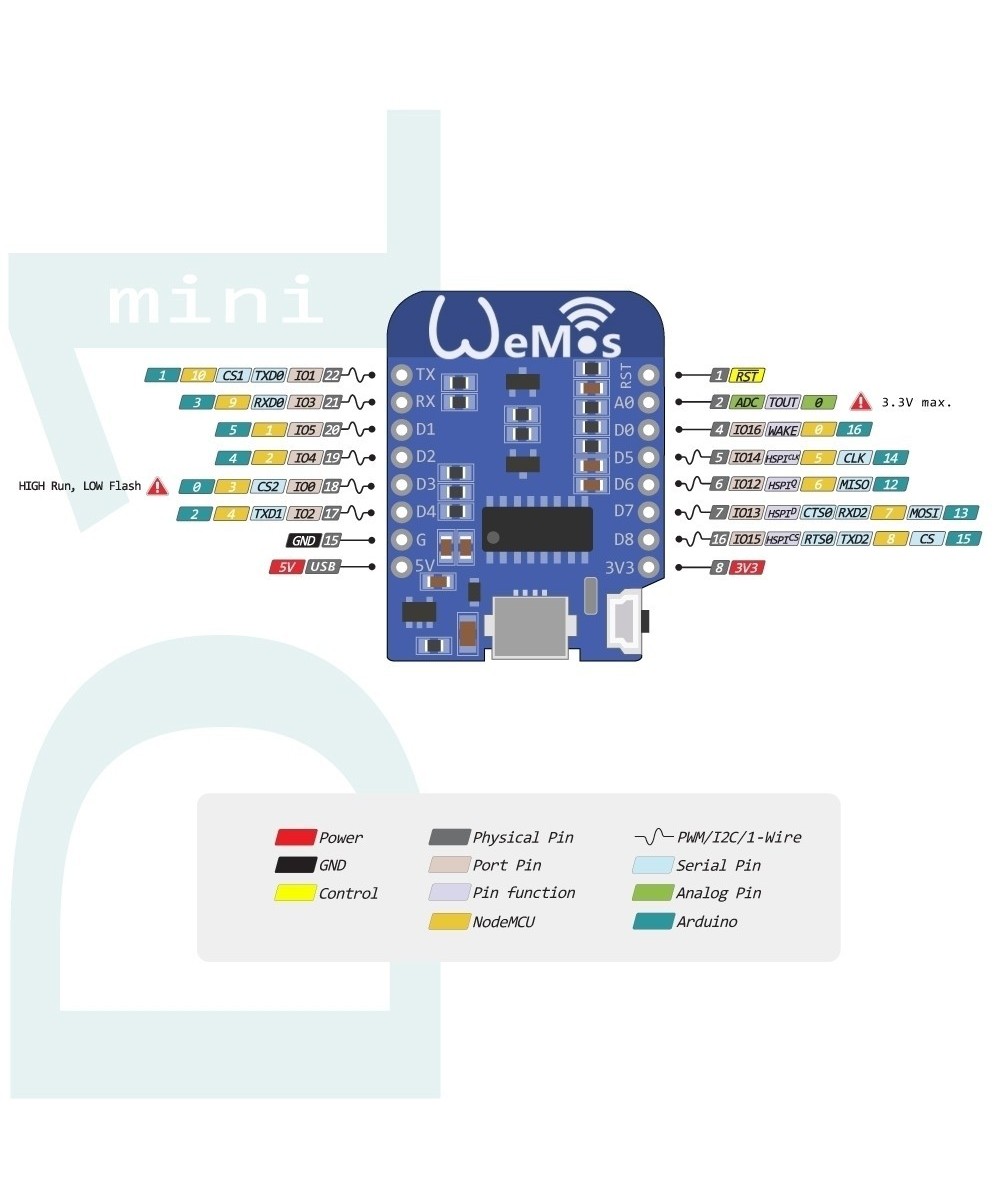

- Pines Digitales GPIO: 11 (3.3V)

- Pin Analógico ADC: 1 (0-1V)

- Puerto serial UART: 1 (3.3V)

- Certificación FCC

- Antena en PCB

- Corriente Standby: 40uA

- Corriente Pico: 400mA

- Consumo corriente promedio: 70mA

- Consumo de potencia Standby < 1.0mW (DTIM3)

- Dimensiones: 35x26x12 mm

- Peso: 6 gramos

Conectividad:

- 802.11 b/g/n

- Wi-Fi Direct (P2P), soft-AP

- Stack de Protocolo TCP/IP integrado

- Procesador MAC/Baseband integrado

- Módulos WEP, TKIP, AES y WAPI integrados

- PLLs, reguladores, DCXO y manejo de poder integrados

- Potencia de salida de +19.5dBm en modo 802.11b

- STBC, 1×1 MIMO, 2×1 MIMO

- SDIO 2.0, SPI, UART

Enlaces de interés:

Tutorial: Utilizando el ESP8266 con el IDE de Arduino (NAYLAMP)

Tutorial: Arduino y ESP8266 como cliente web (NAYLAMP)

Videotutorial introducción a WEMOS

ESP8266 Hardware

Tutorial: Instalar ESP8266 en el IDE de Arduino

Tutorial: Guía de programación ESP8266 en entorno Arduino

Tutorial: Uso ESP8266 con IDE de Arduino (ADAFRUIT)

Incluye:

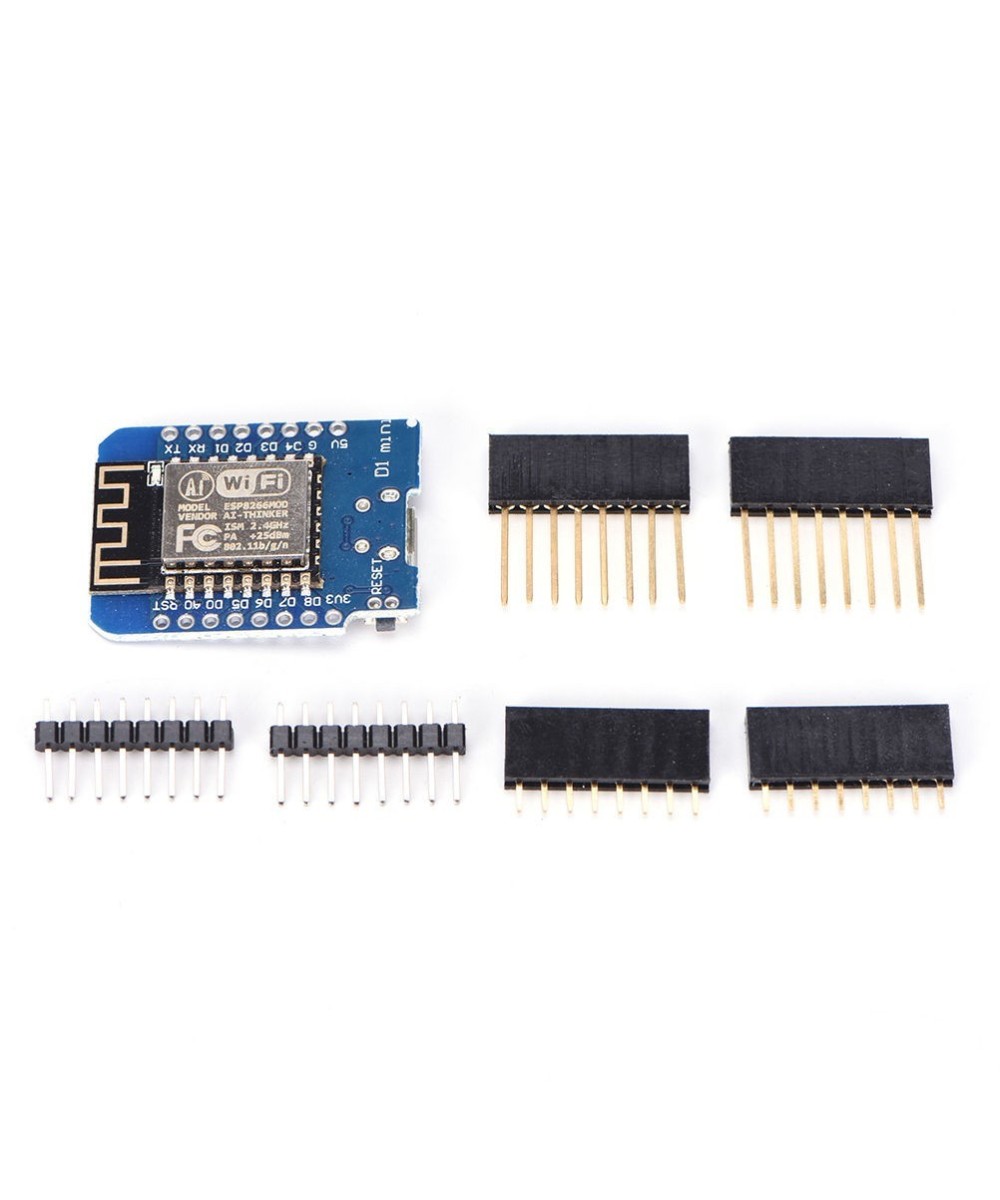

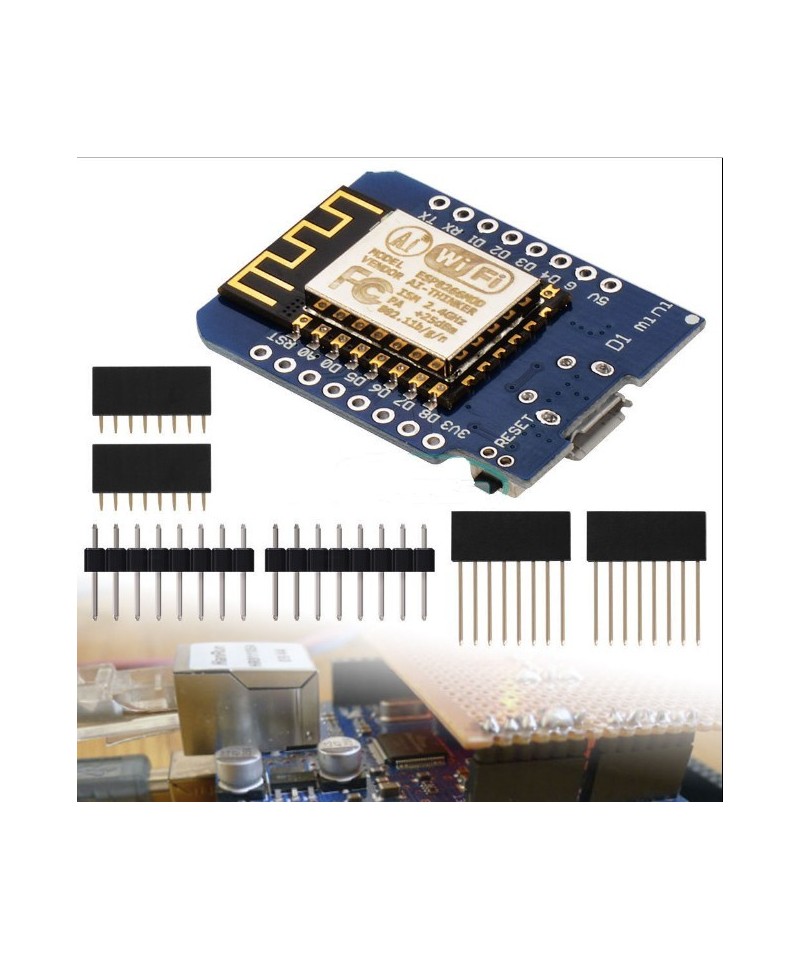

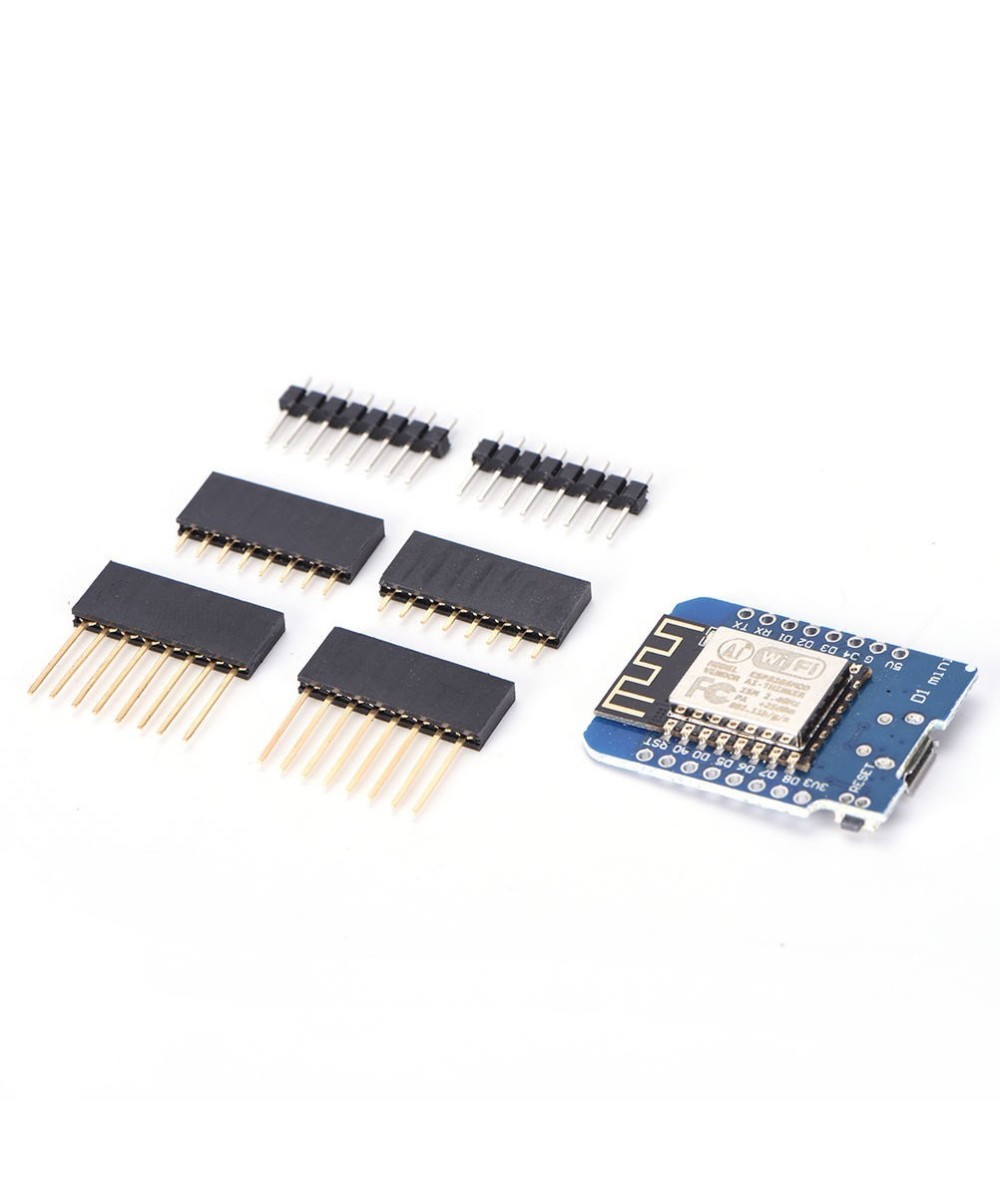

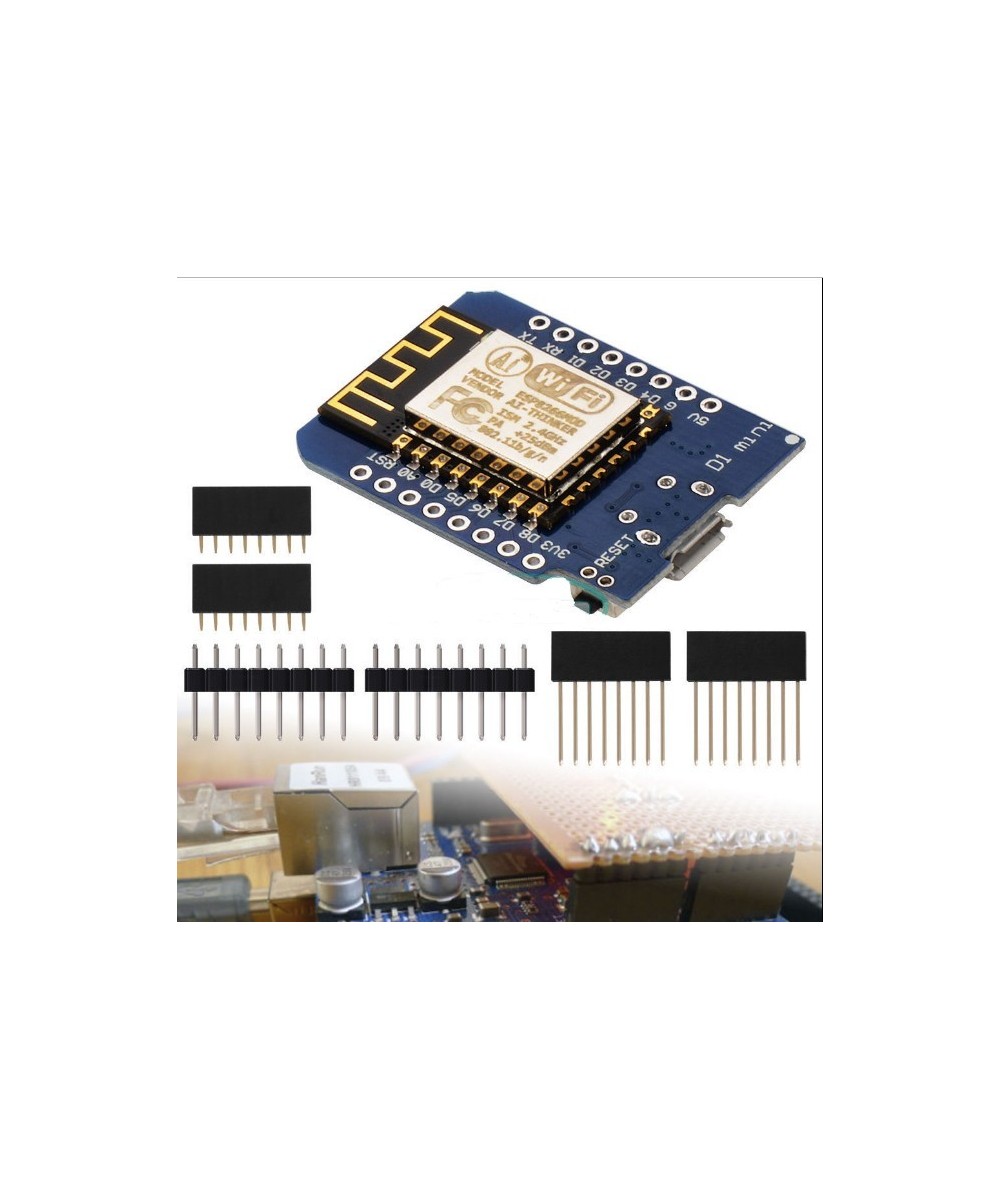

1 x Tarjeta de desarrollo mini WIFI Wemos D1 ESP-12 ESP8266
