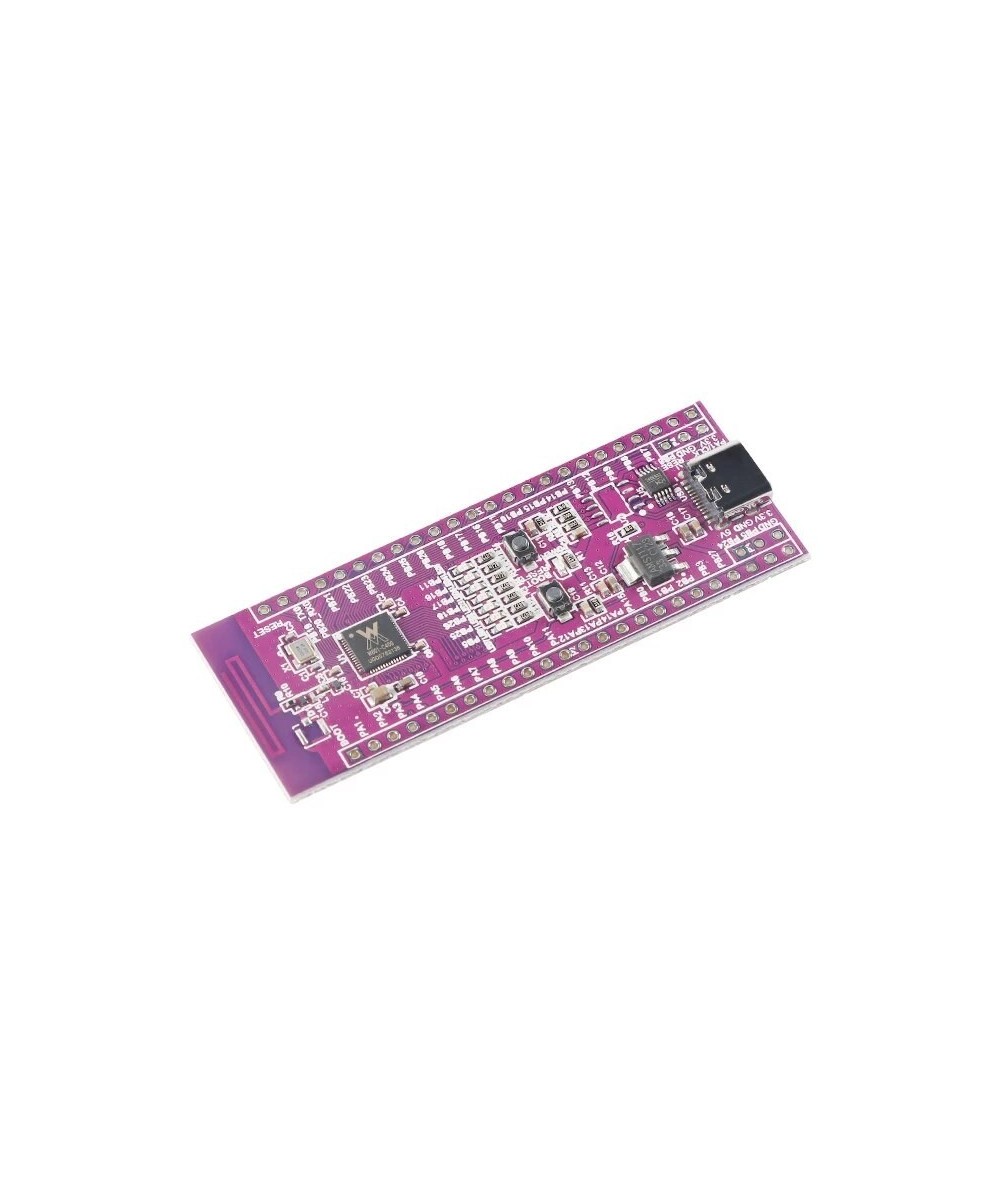

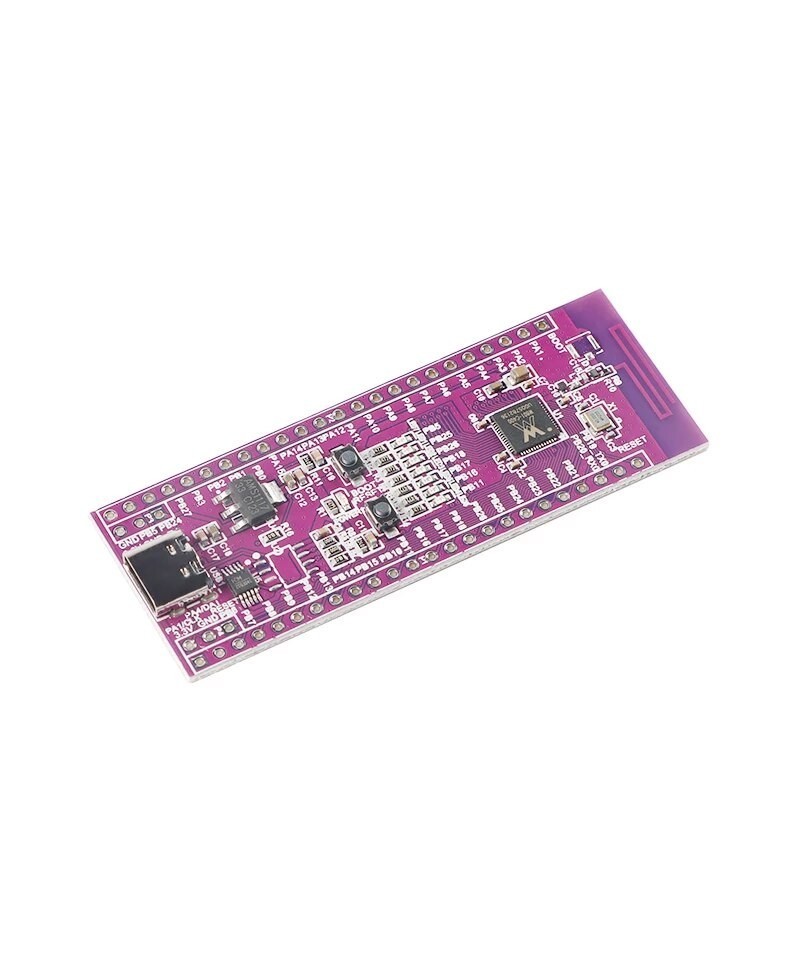

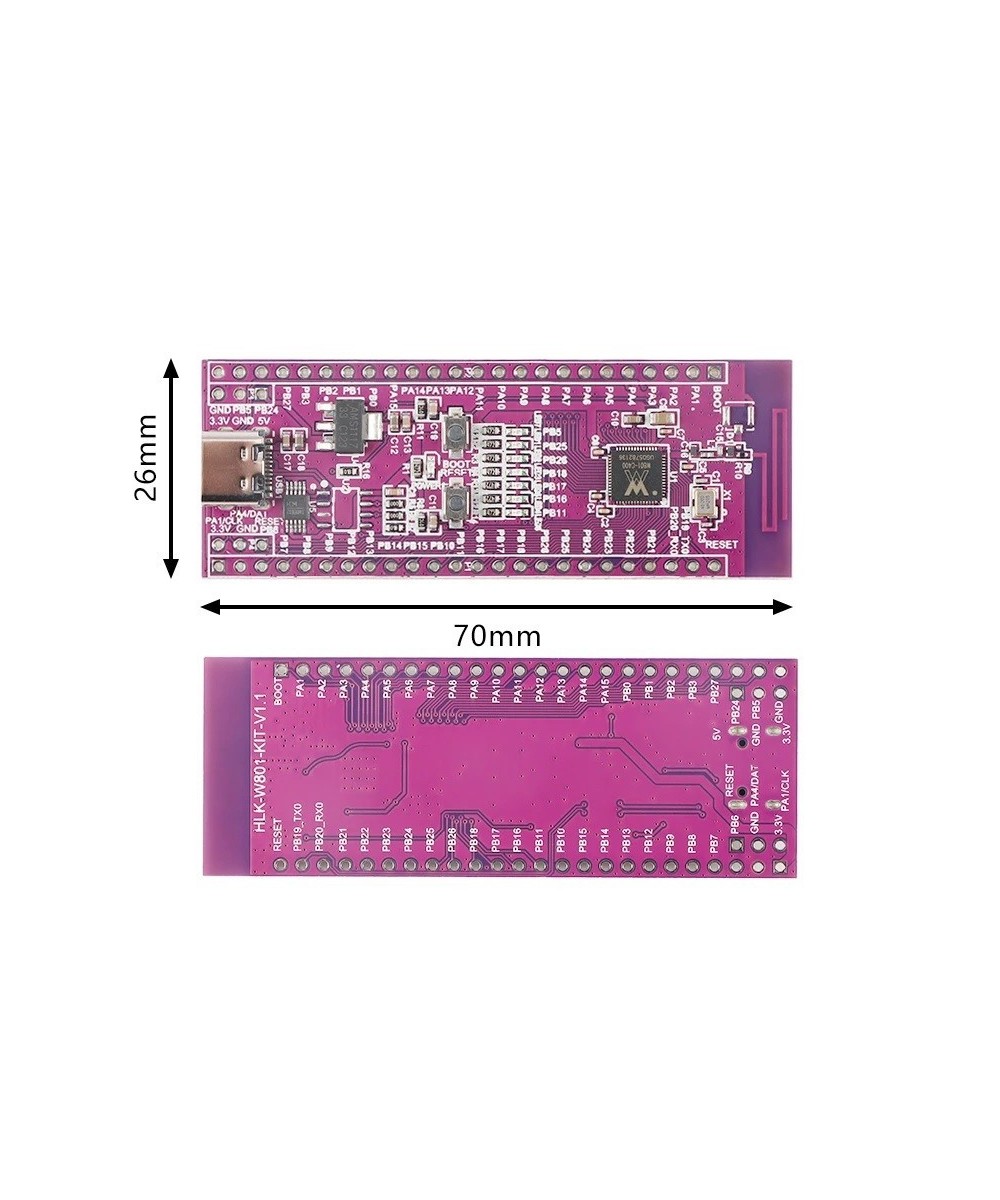

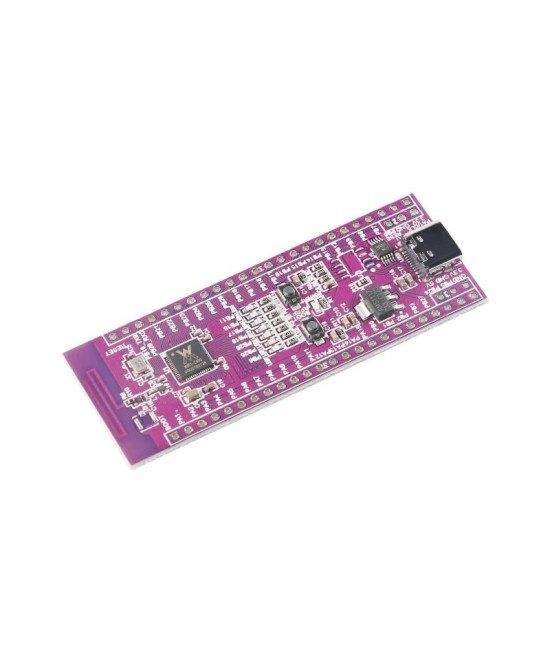

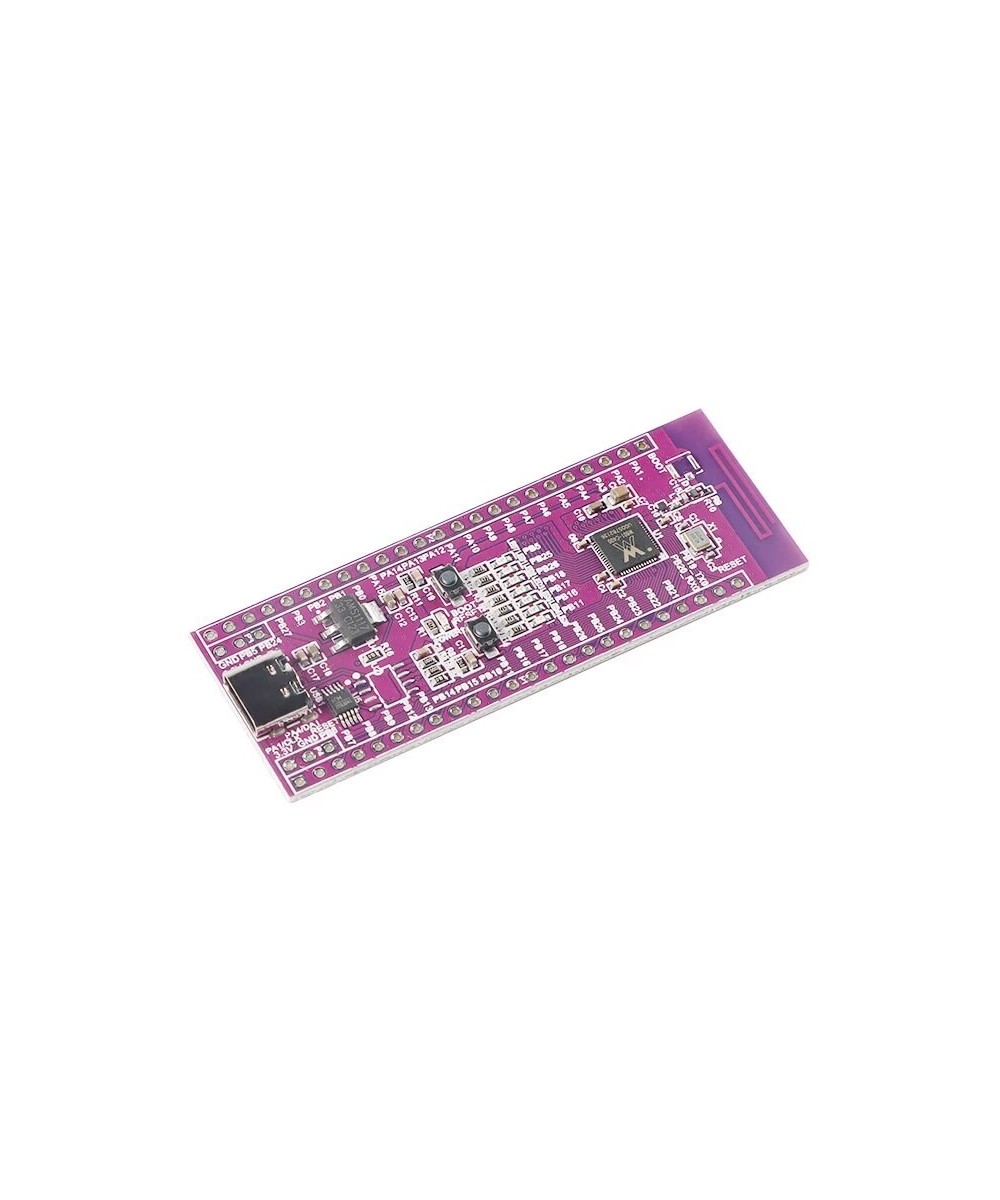

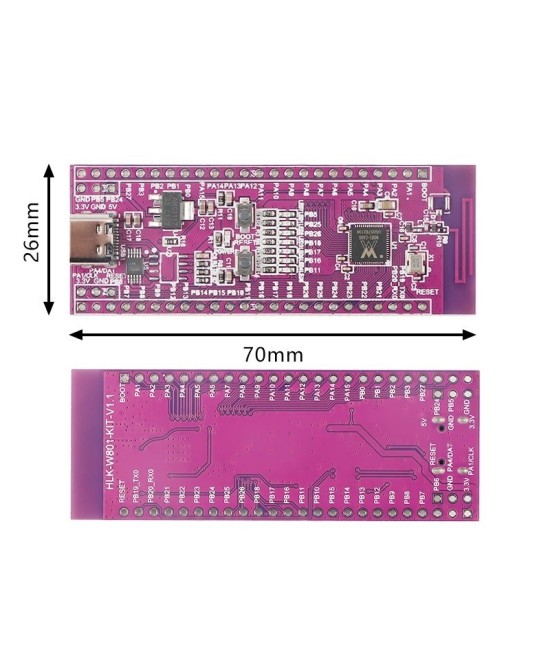

Tarjeta de Desarrollo HLK-W801 V1.1 Wifi y Bluetooth

Descripción

El chip W801 es un chip SoC WiFi Bluetooth de modo dual, compatible con IEEE802.1 1b/g/n WiFi y BT/BL. Protocolo Bluetooth E4.2, admite Motor de seguridad TEE y una variedad de encriptación de hardware y algoritmos de descifrado, unidad de operación de punto flotante DSP integrada, admite Configuración de autoridad de seguridad de código, admite Almacenamiento de cifrado de firmware, firma de firmware, depuración de seguridad, Actualización de seguridad y otras medidas de seguridad para garantizar las características de seguridad del producto.

Es adecuado para el Internet de las cosas como el Hogar Inteligente, juguetes inteligentes, control industrial y monitoreo médico.

Especificaciones:

-Procesador XT804 de 32 bits integrado, frecuencia de trabajo 240MHz, incorporado.

-DSP, Unidad de punto flotante y motor de seguridad

-Flash integrado de 2MB y RAM de 288KB

-Interfaz PSRAM integrada, compatible con memoria externa de hasta 64MB

-Interfaz UART de alta velocidad integrada de 6 canales

-ADC integrado de 4 canales de 16 bits, la tasa de muestreo más alta es de 1KHz.

-1 interfaz SPI de alta velocidad integrada (interfaz esclava), compatible con hasta 50MHz.

-Interfaz SPI 1 maestro/esclavo integrado

-Integre 1 SDIO _ interfaz de HOST, compatible con SDIO2.0, SDHC, MMC4.2

-Integre 1 dispositivo SDIO _, compatible con SDIO2.0, la tasa de rendimiento más alta 200Mbps

-Interfaz de expansión PSRAM integrada, soporte máximo de 64Mbyte

-1 controlador I2C integrado

-Controlador GPIO integrado, admite hasta 44 GPIO

-Interfaz PWM integrada de 5 CANALES

-Controlador DuplexI2S de 1 canal integrado

-Controlador LCD integrado, compatible con interfaz 4x32

-Interfaz integrada 1 7816

-15 sensores táctiles integrados

Características del WIFI:

-Soporta GB15629.11-2006, IEEE802.1 1 b/g/n

-Soporta WiFi WMM/WMM-PS/WPA/WPA2/WPS

-Admite el método de acceso al canal EDCA

-Admite modo de trabajo de ancho de banda de 20/40M

-Admite STBC, GreenField, Short-Gl, admite transmisión inversa

-Soporte AMPDU, AMSDU

-Admite el método de acceso al canal EDCA

-Compatible con IEEE802.11n MCS 0 ~ 7, tasa de transmisión de capa física MCS32

-Posición del engranaje, velocidad de transmisión de hasta 150Mbps

-Admite un breve precinto cuando se envía a una velocidad de 2/5 1mbps.

-Soporte HT-Paquete de bloqueo comprimido inmediato, Normal, Ack, sin Ack

Método de respuesta

-Soporte CTS para auto

-Estación de soporte, Soft-AP, funciones Soft-AP/Station

Características de bluetooth:

Procesador de banda base Bluetooth integrado/procesador de protocolo

-Admite modo de trabajo modo dual BT/BLE

-Admite protocolo BT/BLE4.2

Modo de bajo consumo de energía:

-Fuente de alimentación única de 3,3 V

-Admite WiFi modo de ahorro de energía gestión de energía

-Admite modos de trabajo, sueño, espera y apagado

-El consumo de energía en espera es inferior a 10uA

Características de seguridad:

-MCU tiene un motor de seguridad en T integrado, y el código puede diferenciar entre mundo seguro y no seguro

-SASC/TIPC integrado, la memoria y los módulos/interfaces internos se pueden configurar con atributos de seguridad.

Para evitar el acceso a códigos no seguros

-Habilite el mecanismo de firma del firmware para realizar un arranque/actualización seguro

-Con función de cifrado de firmware, mejora la seguridad del Código

-Las teclas de cifrado del Firmware se distribuyen usando algoritmos asimétricos para mejorar la seguridad de la clave

-Módulo de cifrado de Hardware RC4256, AES128, DES/3DES, SHA1/MD5, CRC32, 2048 RSA, verdadero generador de números aleatorios

Incluye:

1 x Tarjeta de Desarrollo HLK-W801 V1.1 Wifi y Bluetooth

1 x Cable USB-C
