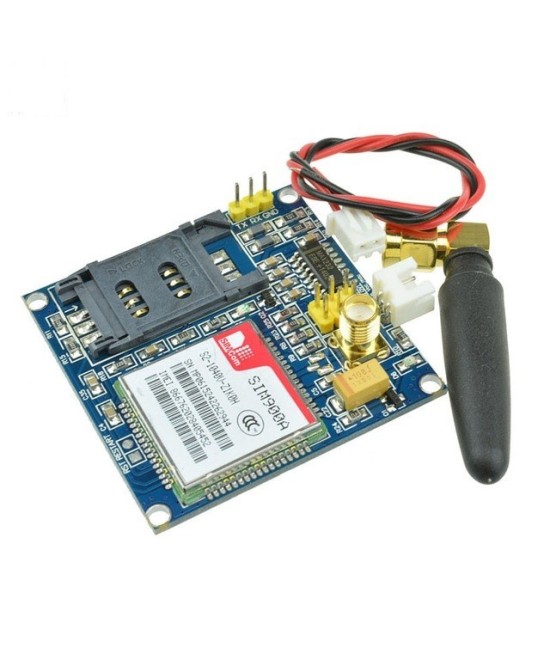

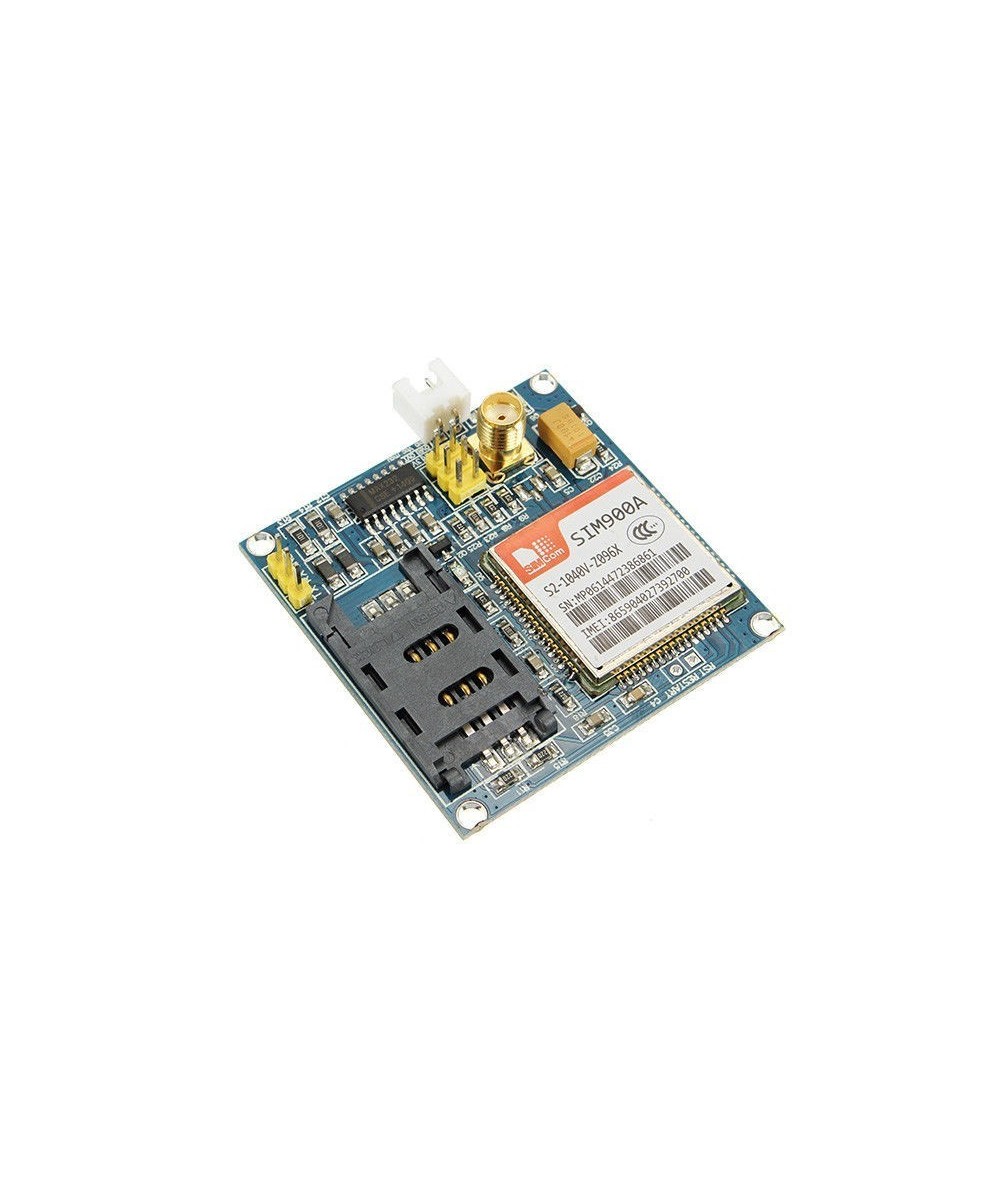

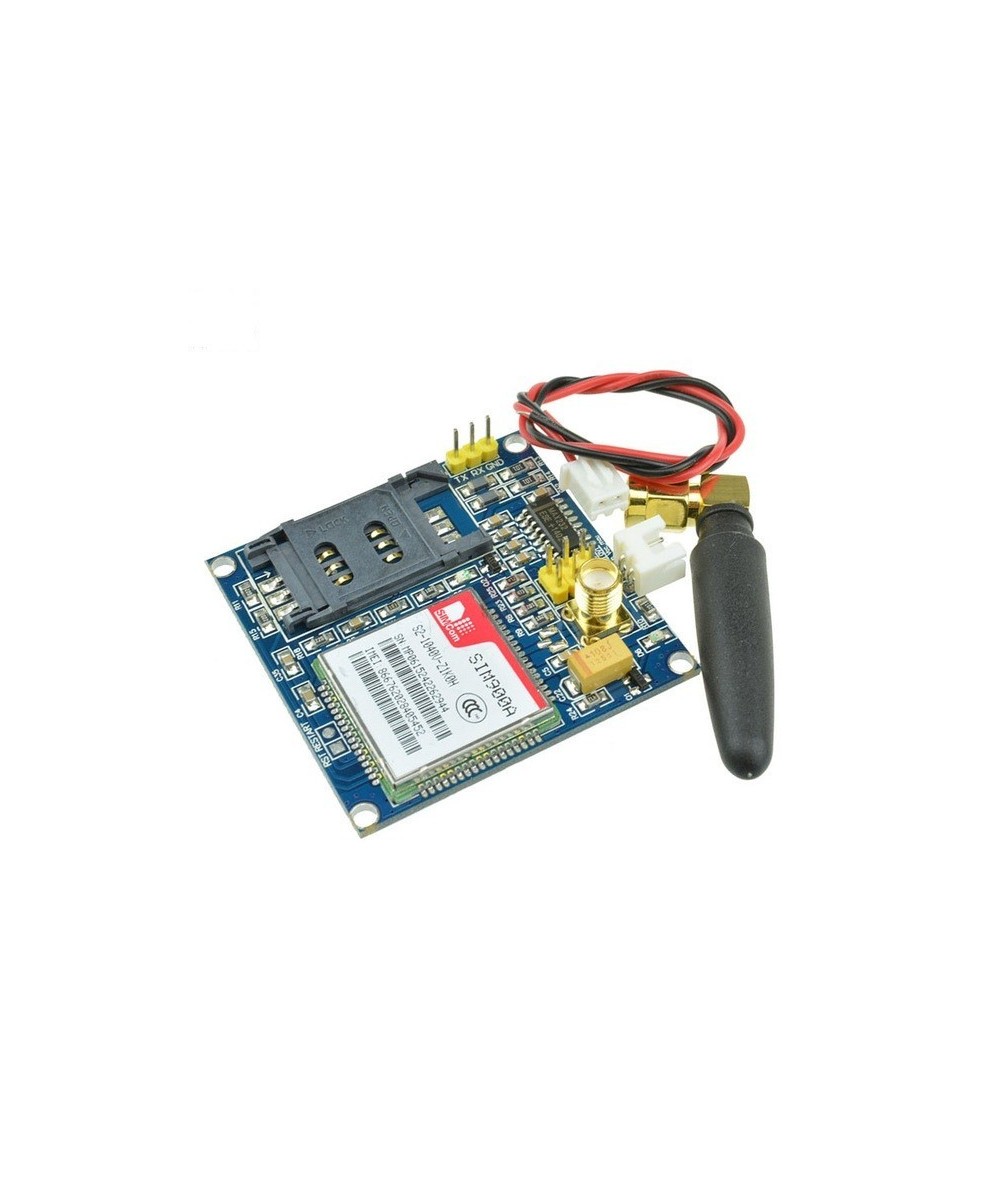

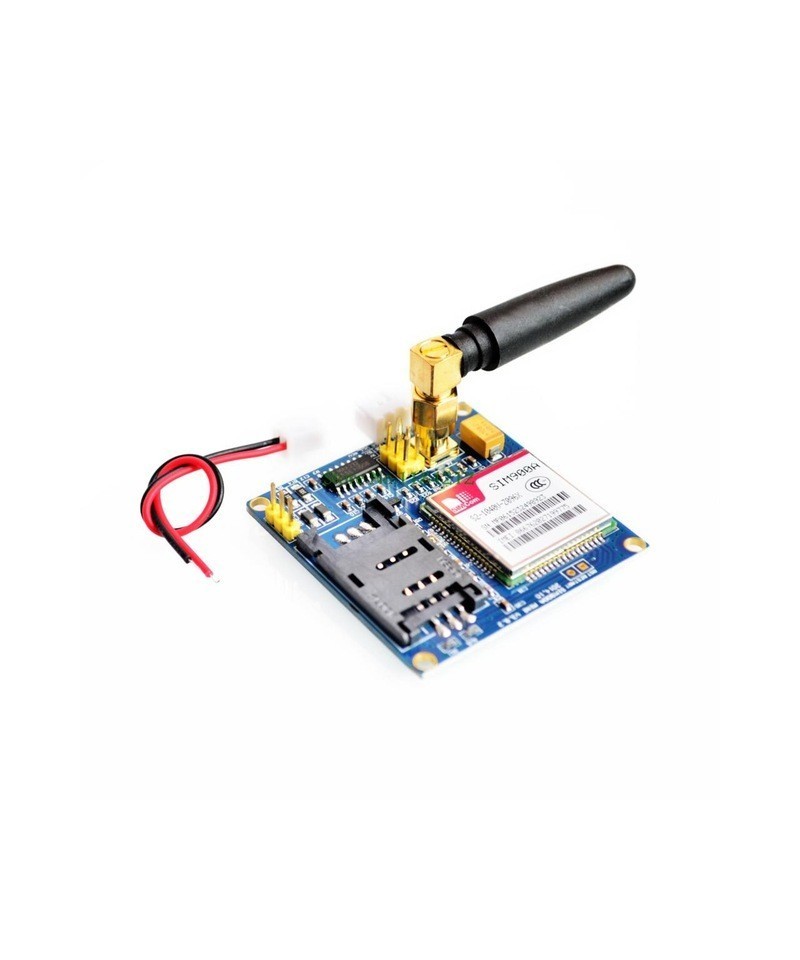

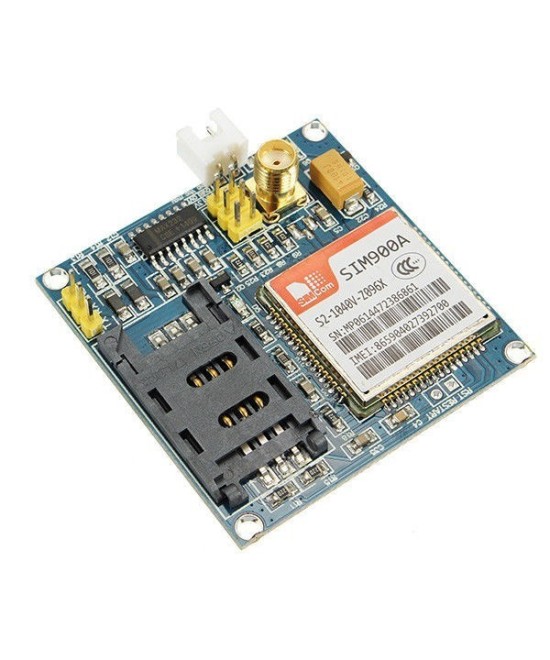

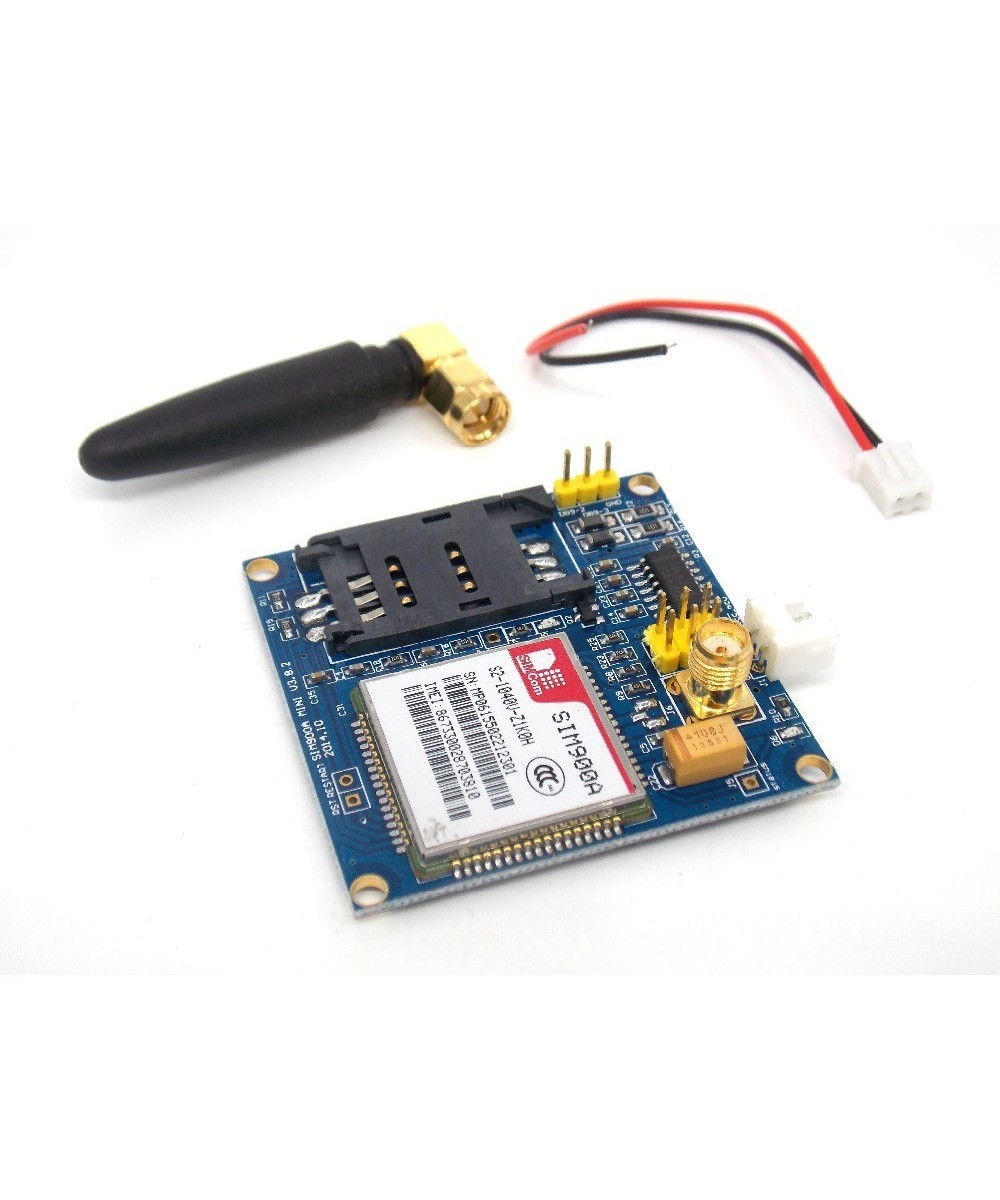

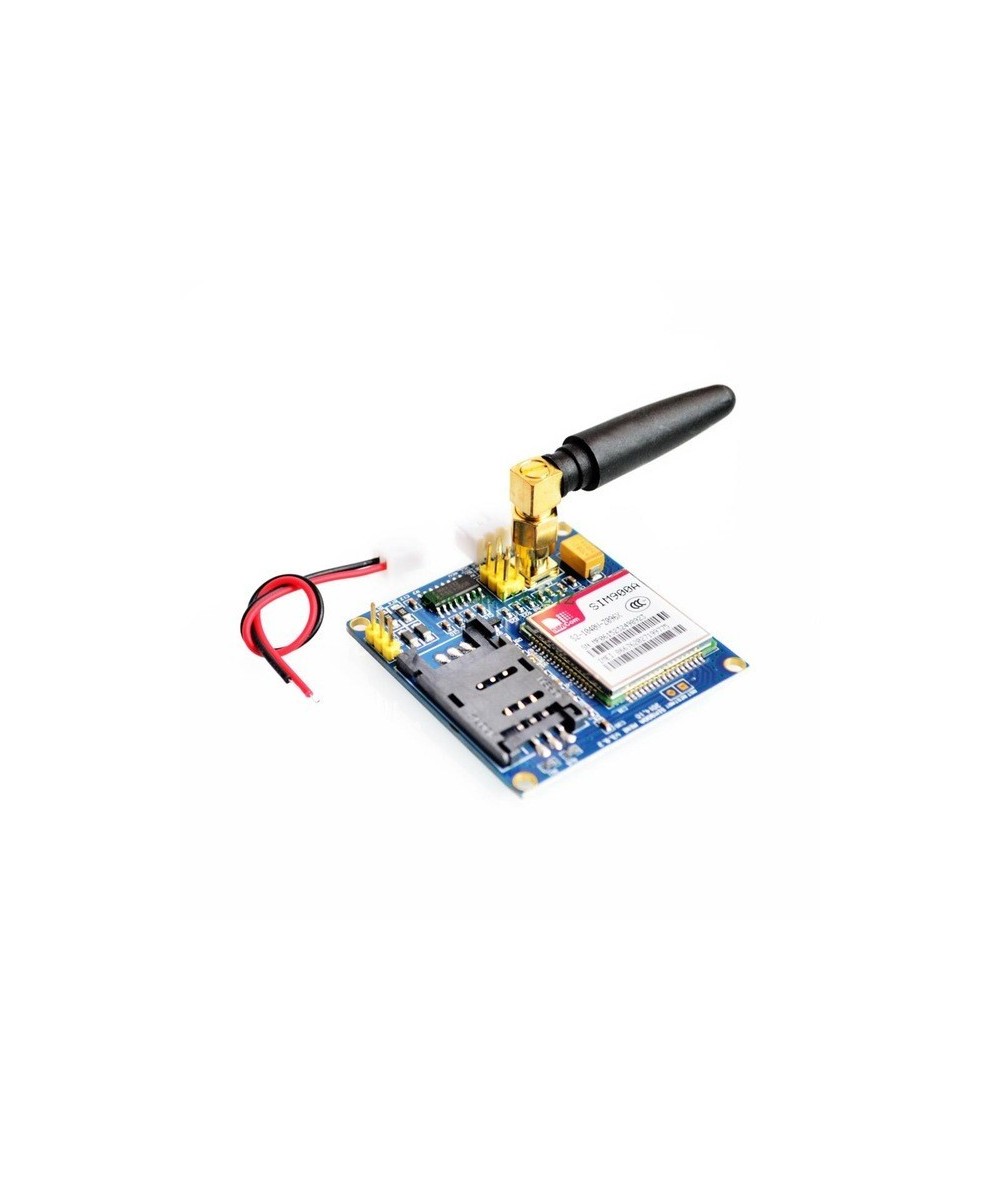

Modulo GSM / GPRS SIM900A

Características:

1. Soporte 2, teléfono móvil 3, Tarjeta 4G.

2. La interfaz de alimentación integrada de dos conjuntos VCC5 5 V fuente de alimentación, interfaz VCC4, fuente de alimentación de 3,5-4,5 V, potencia opcional de inicio automático (predeterminado) y Inicio de control.

3. El SMA integrado (predeterminado) y la interfaz de antena IPXmini, interfaz SIM900A reinicio reservado.

4. El ordenador puede proporcionar una fuente de alimentación del módulo USB de depuración temprana del ordenador, una gran cantidad de datos bajo la condición de corriente recomendada de más de 1 a.

5. Se pueden configurar docenas de datos MA en espera para proporcionar una capacidad de reposo, una capacidad de 10 MA de baja potencia.

6. Circuito de puerto serie: compatible con microordenador de un solo chip de 3,3 V. Puerto serie TTL apoyo

7. El circuito de la tarjeta SIM para aumentar el chip ESD SMF05C.

8. Circuito de antena: se garantiza un corto y recto para garantizar la intensidad de la señal.

9. Marca de impresión de pantalla PCB: cada interfaz, desarrollo práctico dos veces, el hardware SIM900/A sigue completamente el diseño cuando el manual de diseño.

10. Un nivel TTL, compatible con 3,3 V y 5 V.

11 La interfaz de dos antenas, la cabeza recta SMA predeterminada, el conector para la antena IPXmini.

Descripción:

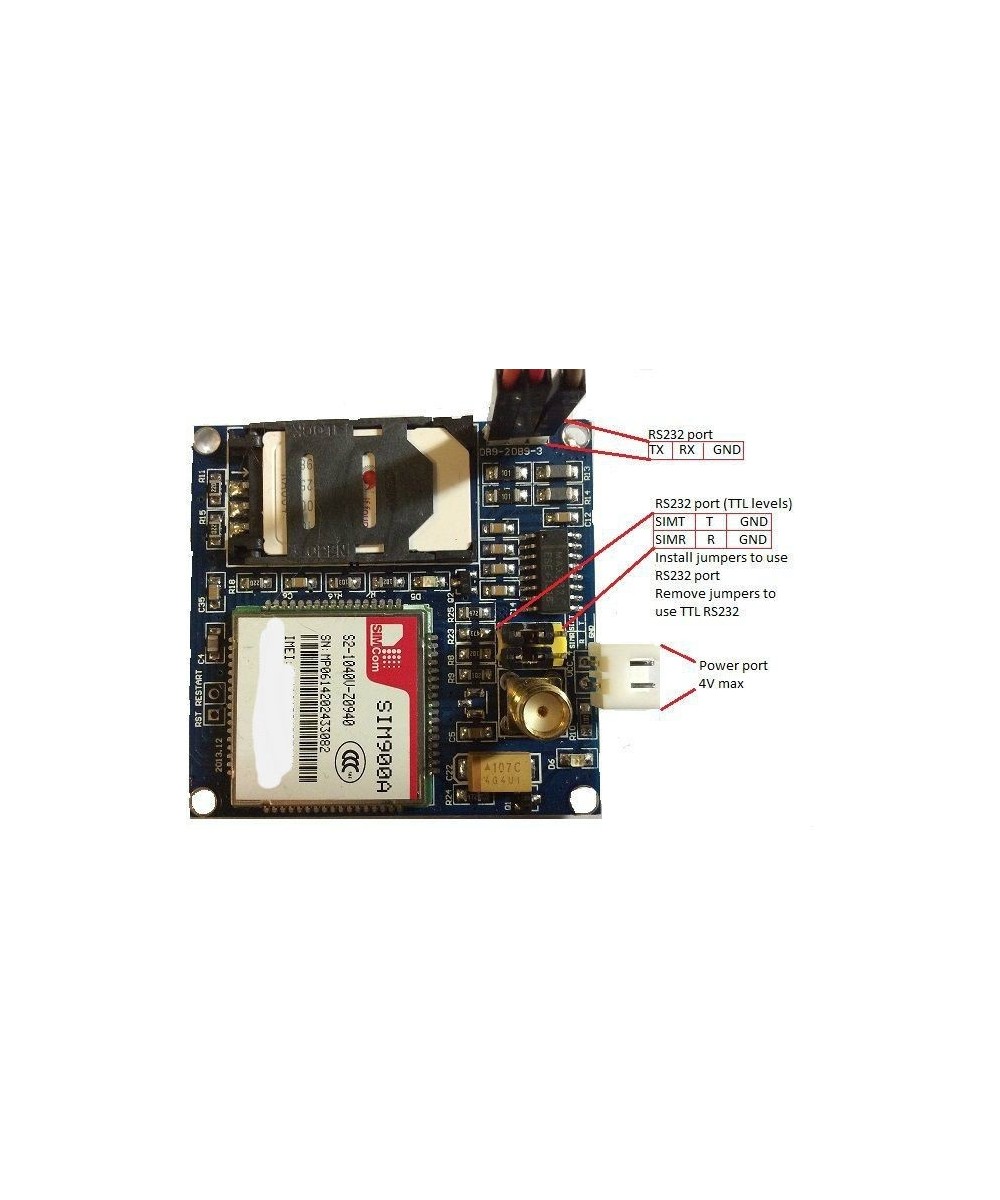

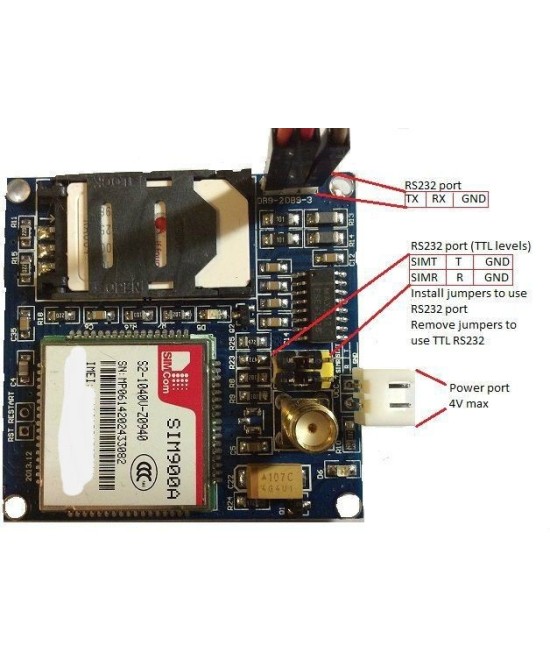

La interfaz de control de cada pin

GND-GND

SIMR SIM900A RXD, nivel TTL, no se puede conectar directamente al nivel 232

SIMT SIM900A TXD, nivel TTL, no se puede conectar directamente al nivel 232

RST-SIM900A reinicio, activo bajo

VCC_MCU cuando el módulo SIM900A y la comunicación de nivel TTL de 5 V, este pin está conectado a DC 5 V; cuando el nivel de comunicación de SIM900A y TTL 3,3 V, este pin está conectado a CC 3,3 V

VCC5----DC de entrada de 5 V

VCC4----DC3.5--4.5 de entrada

Incluye:

1 x Modulo GSM / GPRS SIM900A
