Descripción

El UC3842N es un controlador PWM de modo actual que proporciona las características necesarias para implementar esquemas de control de modo de corriente fija de CC o CC fuera de línea o con una cantidad mínima de partes externas. Los circuitos implementados internamente incluyen bloqueo de subtensión con corriente de arranque inferior a 1mA, una referencia de precisión recortada para precisión en la entrada de error de amplificador, lógica para asegurar el funcionamiento enclavado, un comparador PWM que también proporciona control de límite de corriente y una etapa de salida de tótem diseñada para fuente o sumidero de alta corriente máxima. La etapa de salida, adecuada para manejar MOSFET de canal N, está baja en el estado apagado.

Caracteristicas:

Optimizado para convertidores fuera de línea y de CC a CC

Baja corriente de arranque (<1mA)

Compensación de avance automático

Límite de corriente pulso por pulso

Características mejoradas de respuesta de carga

Bloqueo de baja tensión con histéresis

Supresión de pulso doble

Salida de tótem de alta corriente

Referencia de banda prohibida recortada internamente

Amplificador de error RO bajo

Aplicaciones: Administración de Potencia

Especificaciones:

Fabricante: Texas Instruments

Categoría de producto: Controladores de conmutación

RoHS: Detalles

Topología: Boost, Buck, Flyback, Forward

Número de salidas: 1 Salida

Frecuencia de conmutación: 500 kHz

Ciclo de tarea - Máximo: 100%

Voltaje de entrada: 12 V a 28 V

Corriente de salida: 200 mA

Temperatura de trabajo mínima: 0 C

Temperatura de trabajo máxima: + 70 C

Estilo de montaje: Through Hole

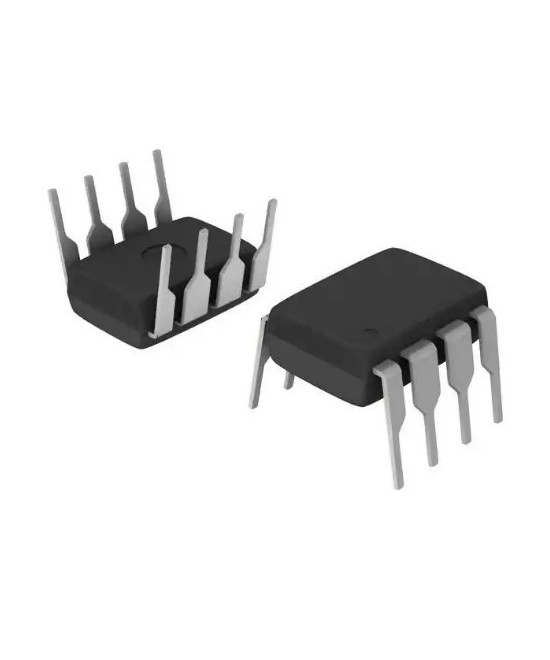

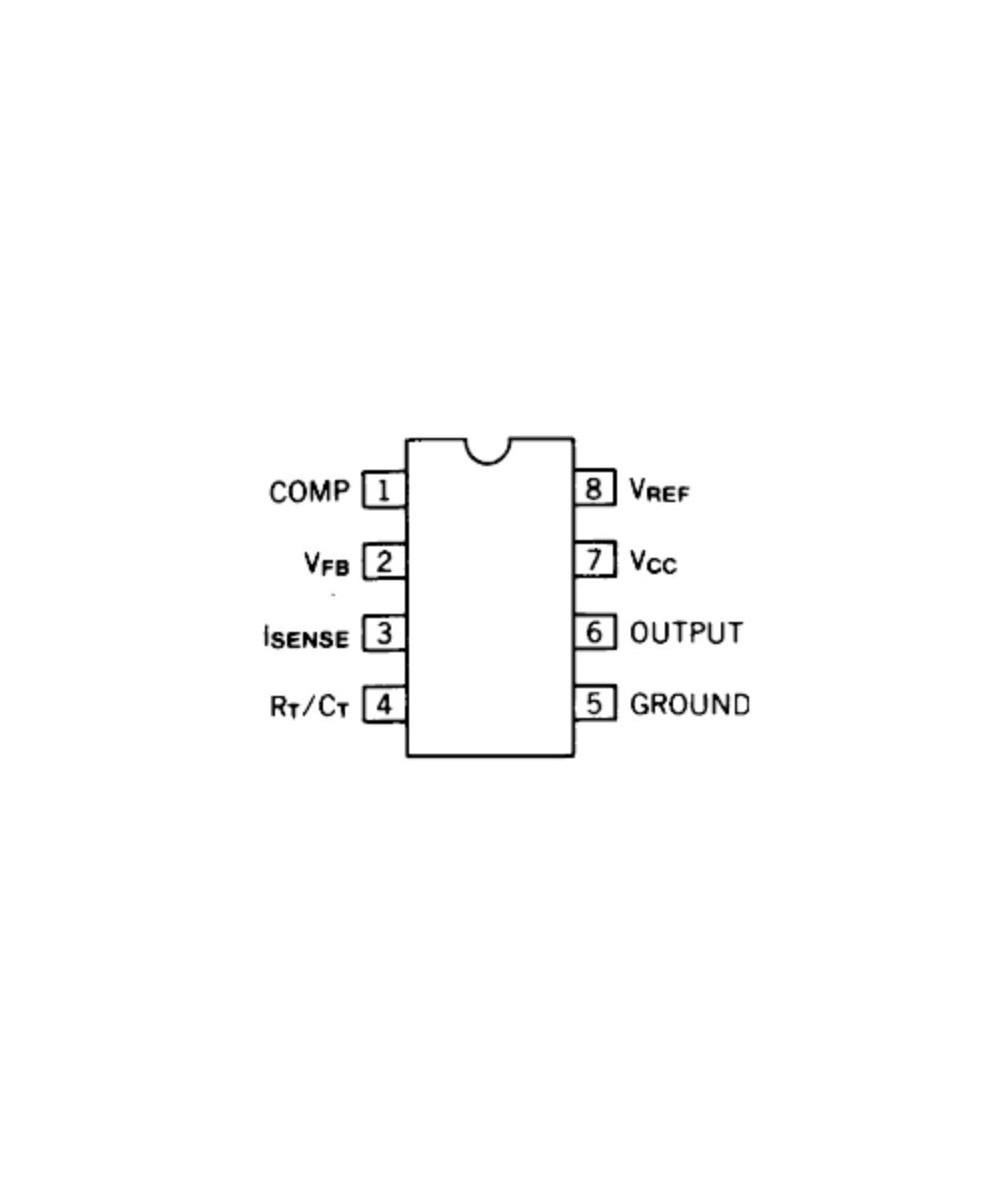

Paquete / Cubierta: PDIP-8

Empaquetado: Tube

Rango de temperatura de trabajo: 0 C a + 70 C

Producto: Controladores PWM

Serie: UC3842A

Tipo: Controladores PWM en modo actual

Marca: Texas Instruments

Tiempo de caída: 50 ns

Corriente de suministro operativa: 25 mA

Voltaje de alimentación operativo: 12 V a 28 V

Tipo de producto: Controladores de conmutación

Tiempo de subida: 50 ns

Cantidad de empaque de fábrica: 50

Subcategoría: PMIC - Circuitos integrados de administración de energía

Peso de la unidad: 528.600 mg

Sustituto:

NTE7096

Contenido:

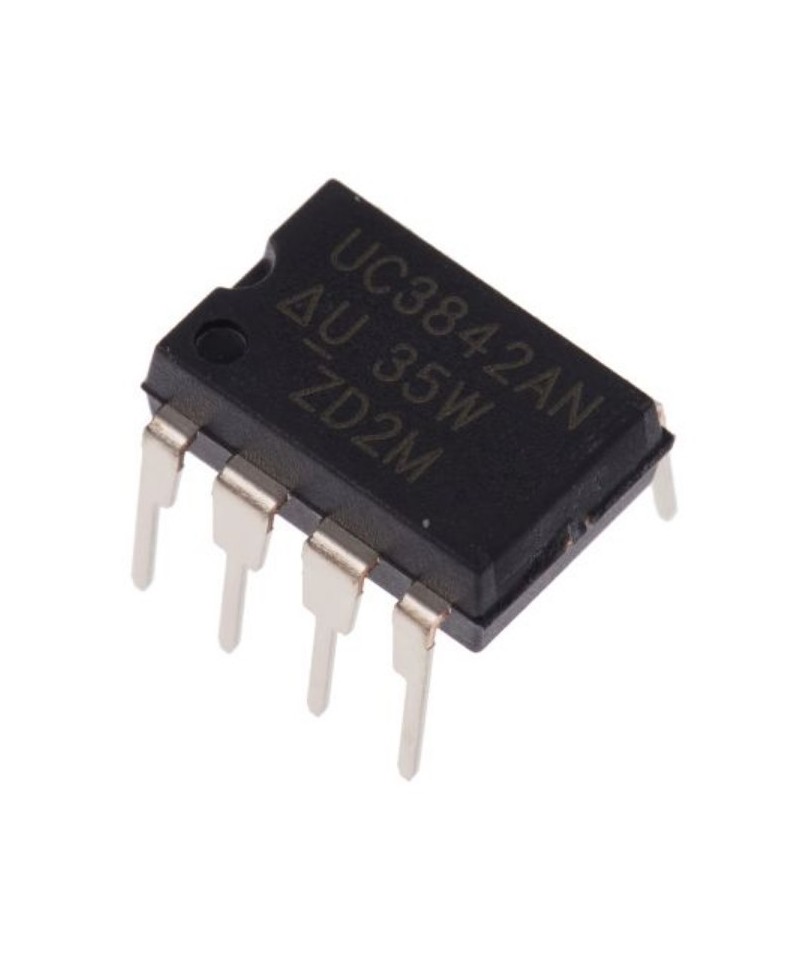

1 x Controlador PWM UC3842AN (DIP)
