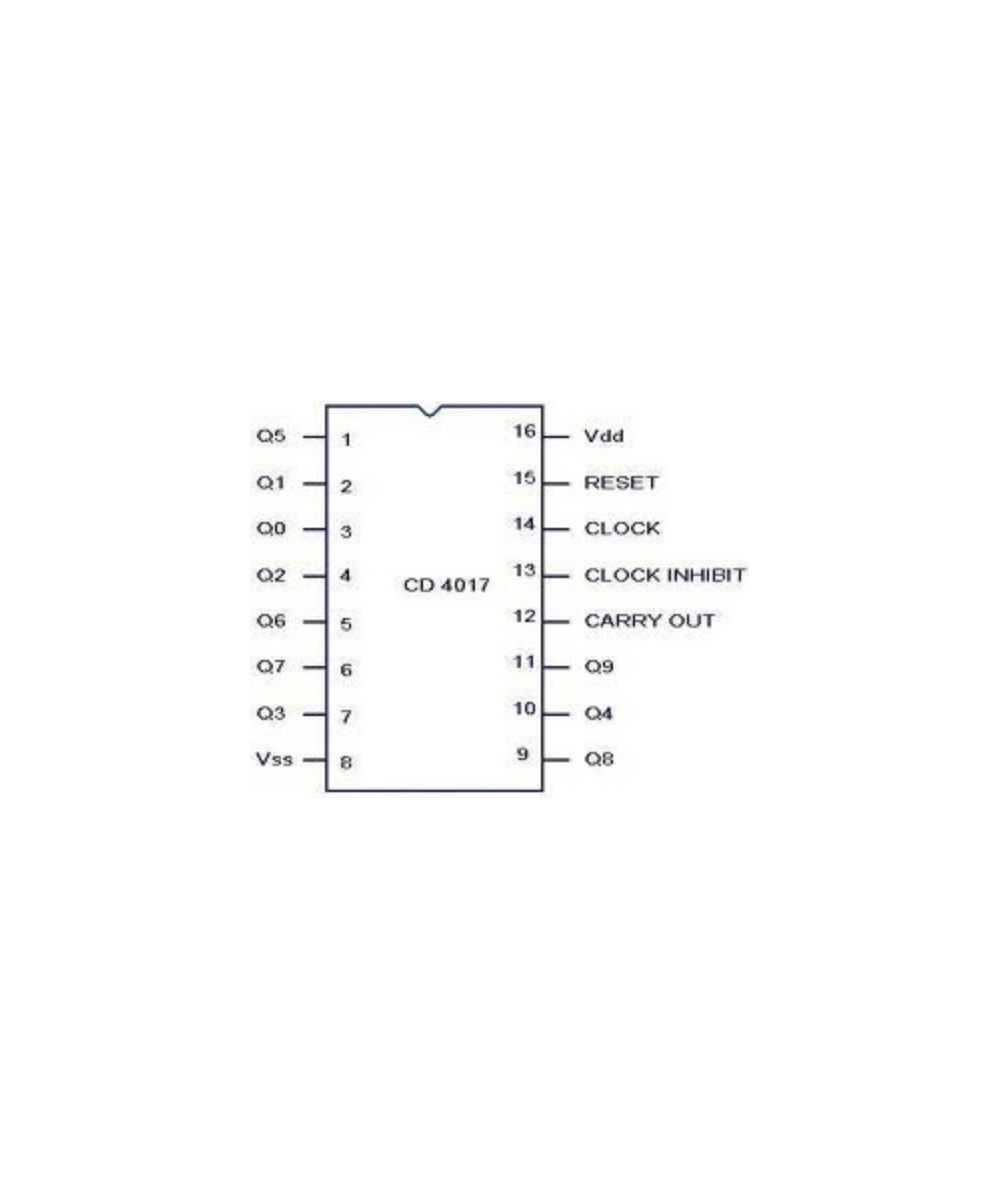

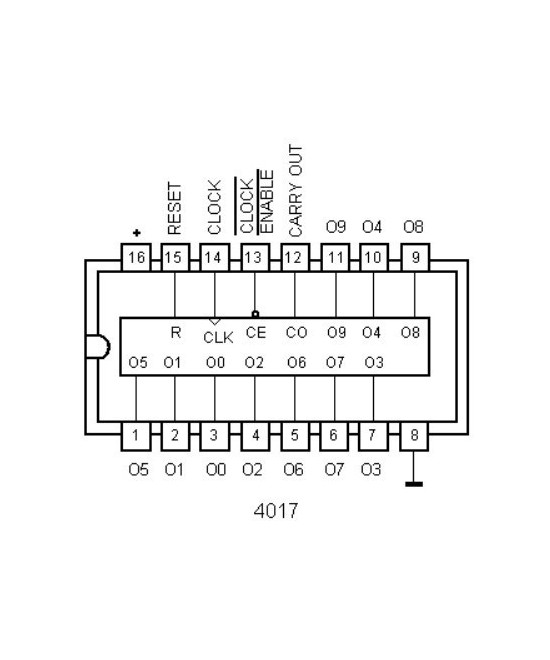

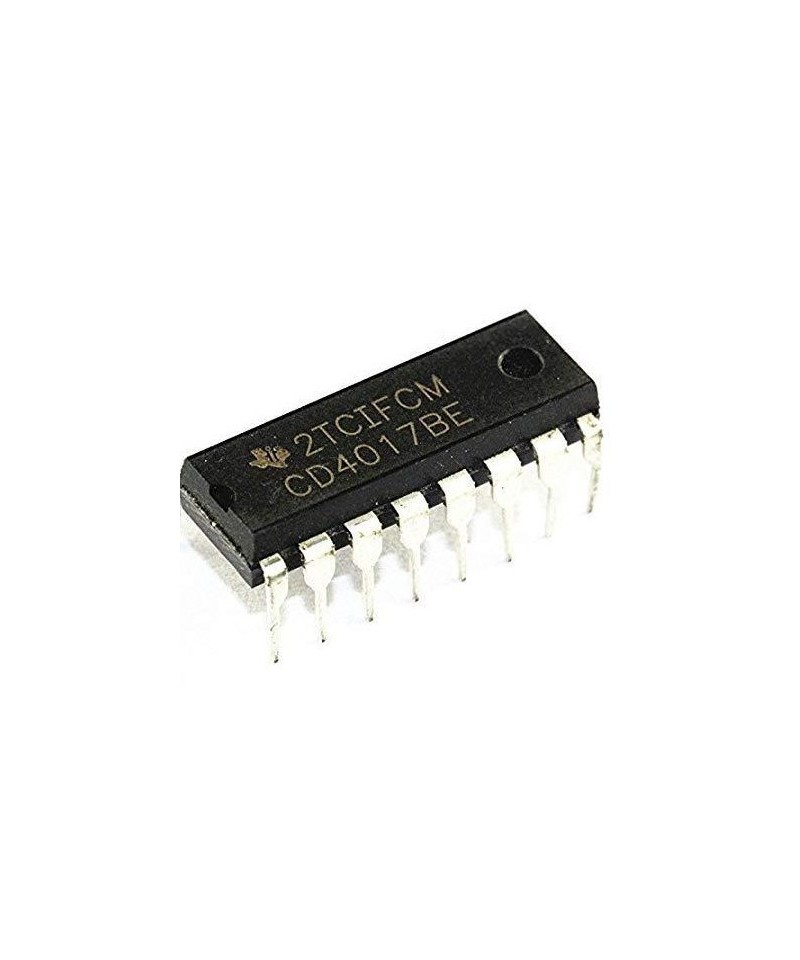

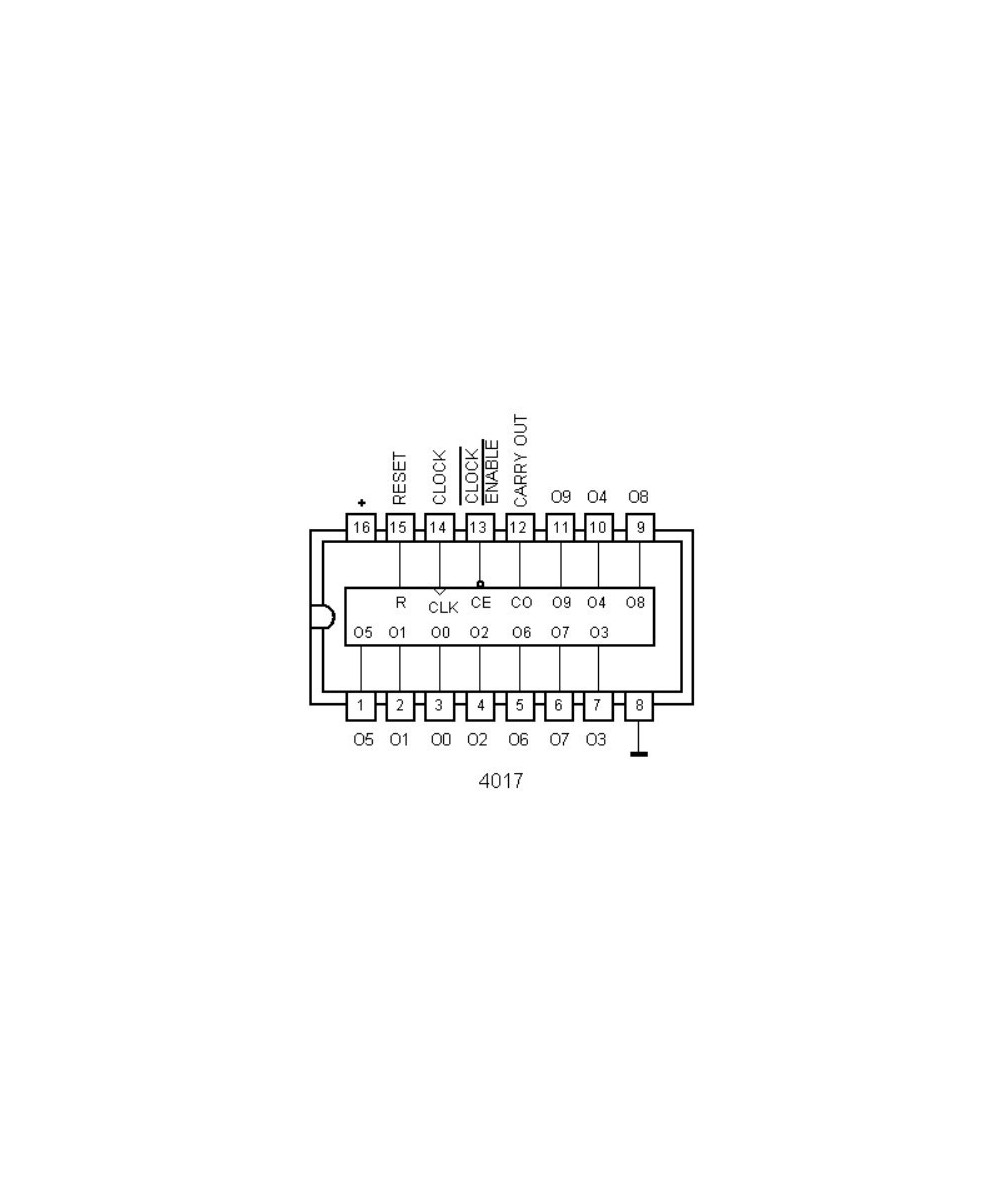

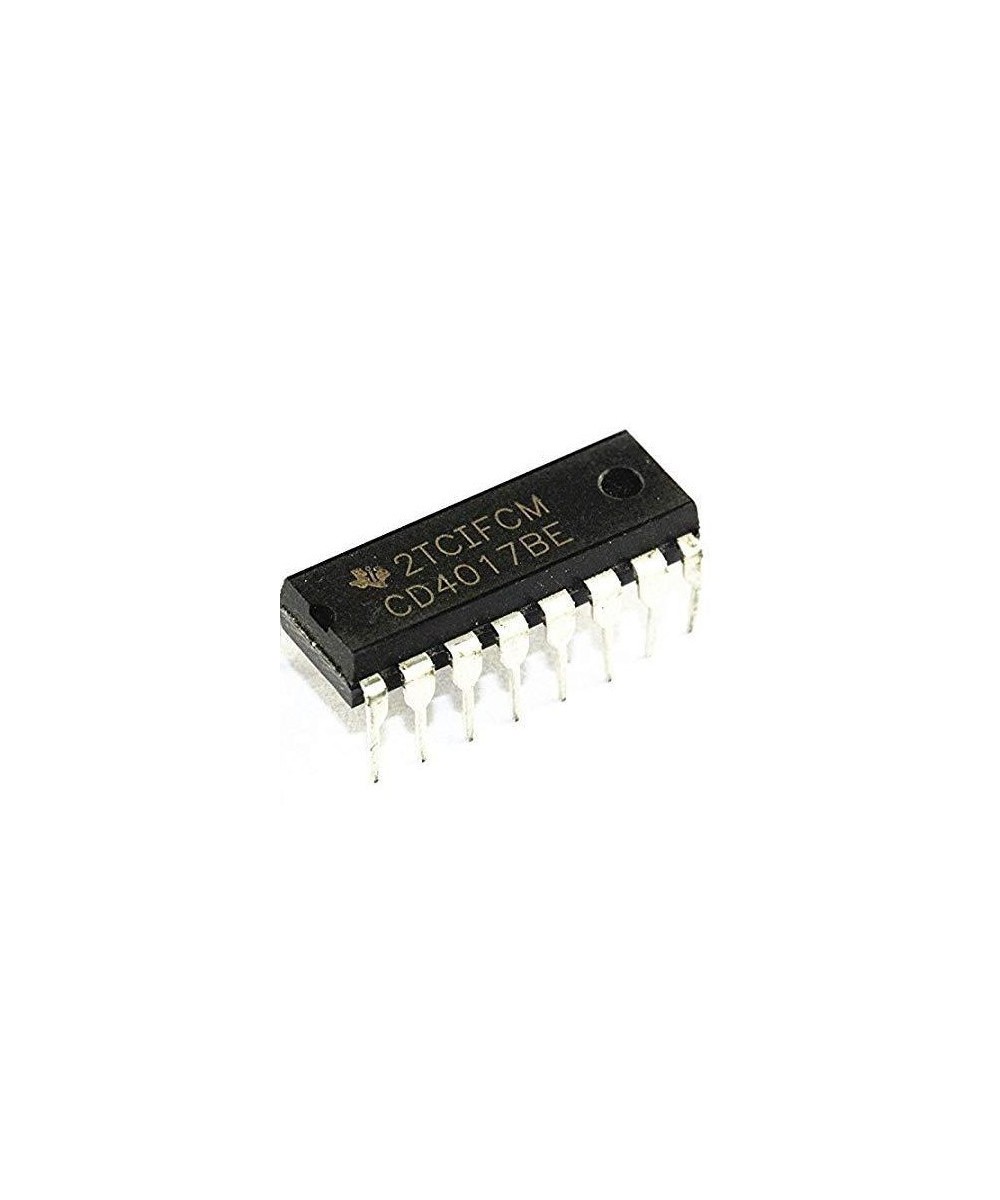

Contador de decada CD4017BE (PDIP-16)

Descripción:

El CD4017B es un contador Johnson de 5 etapas con 10 salidas descodificadas. Las entradas incluyen un RELOJ, un RESTABLECIMIENTO y una señal de ENTRADA DE RELOJ. La acción del disparador Schmitt en el circuito de entrada CLOCK proporciona la conformación del pulso que permite tiempos de subida y bajada de pulsos de entrada de reloj ilimitados. Este contador tiene un recuento avanzado en la transición positiva de señal de reloj si la señal de inhibición de reloj es baja. El uso de la configuración del contador Johnson permite una operación de alta velocidad, descodificación de 2 entradas y salidas descodificadas sin pico. Se proporciona una función de bloqueo de bloqueo, lo que garantiza una secuencia de conteo adecuada.

Especificaciones:

Fabricante: Texas Instruments

Categoría de producto: circuitos cerrados para contadores

RoHS: Detalles

Estilo de montaje: Through Hole

Paquete / Cubierta: PDIP-16

Tipo de contador: Decade

Familia lógica: CD4000

Número de bits: 10 bit

Método de recuento: Synchronous

Secuencia de recuento: Up

Voltaje de alimentación operativo: 3V a 18V

Temperatura de trabajo mínima: - 55C

Temperatura de trabajo máxima: + 125C

Serie: CD4017B

Contenido:

1 x Contador CD4017BE

Empaquetado: Tube

Función: Contador

Rango de temperatura de trabajo: - 55 C to + 125 C

Corriente de salida: +/- 1.5 mA

Marca: Texas Instruments

Tipo de producto: Counter ICs

Cantidad de empaque de fábrica: 25

Subcategoría: Counter ICs

Peso de la unidad: 1g
