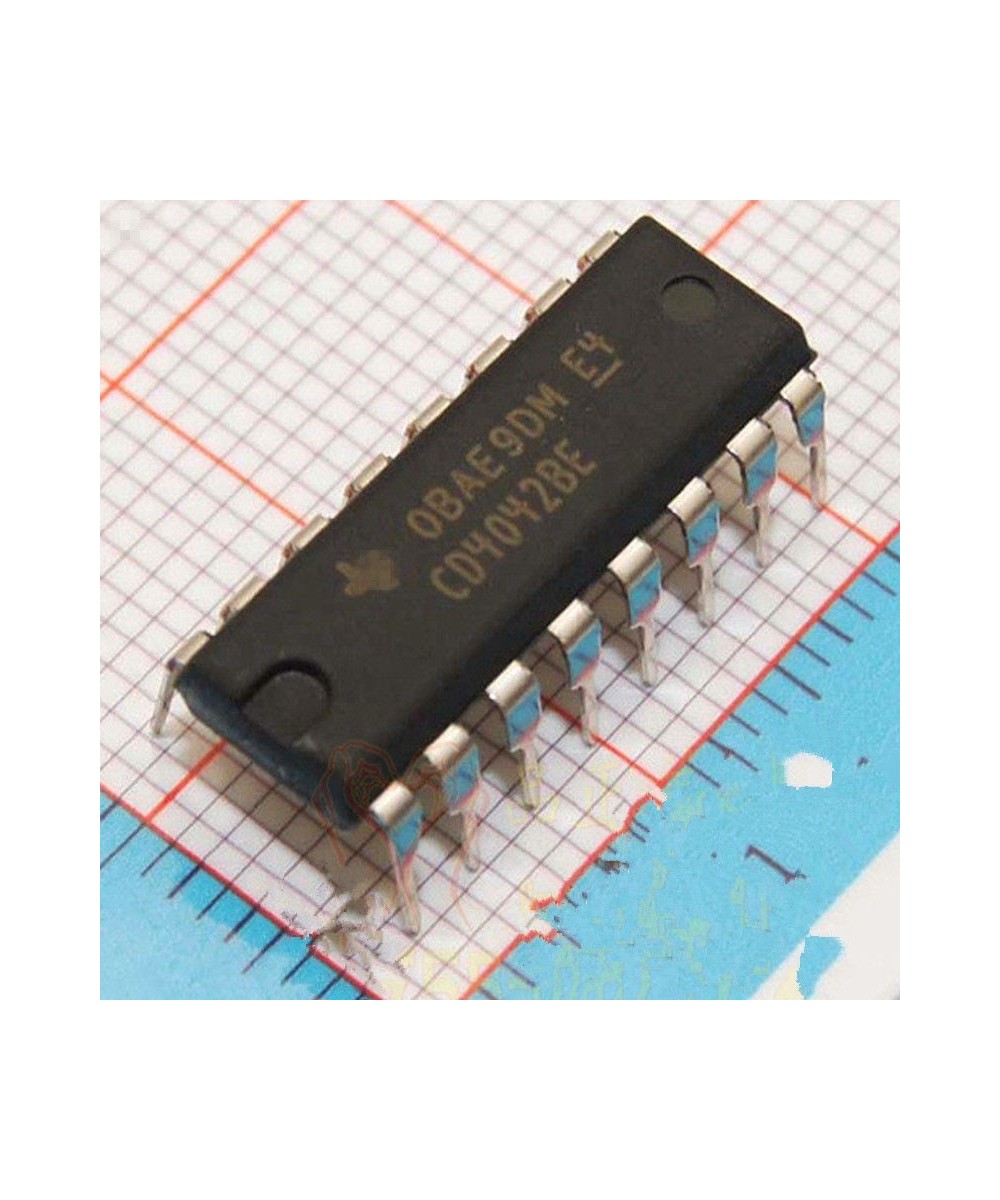

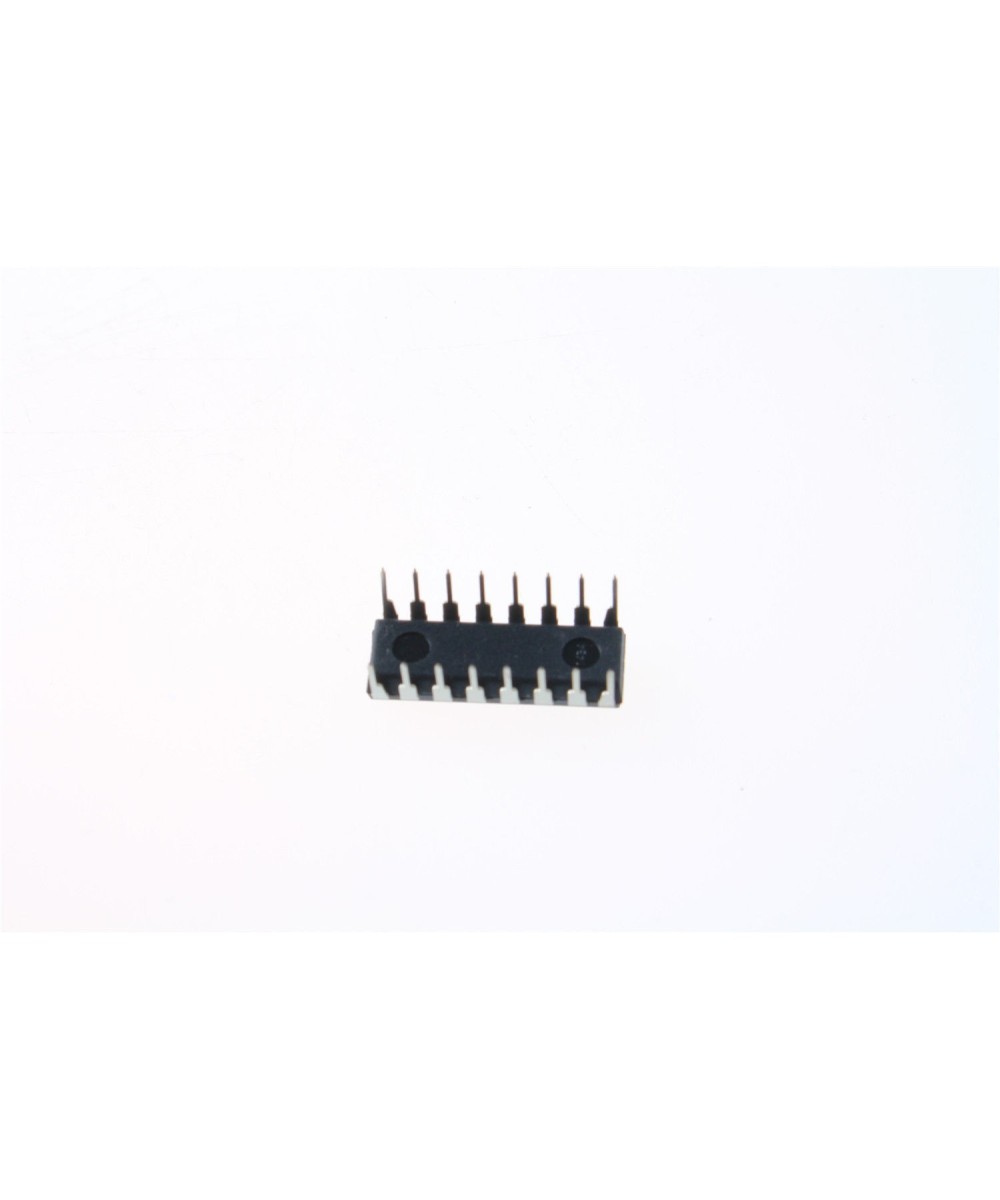

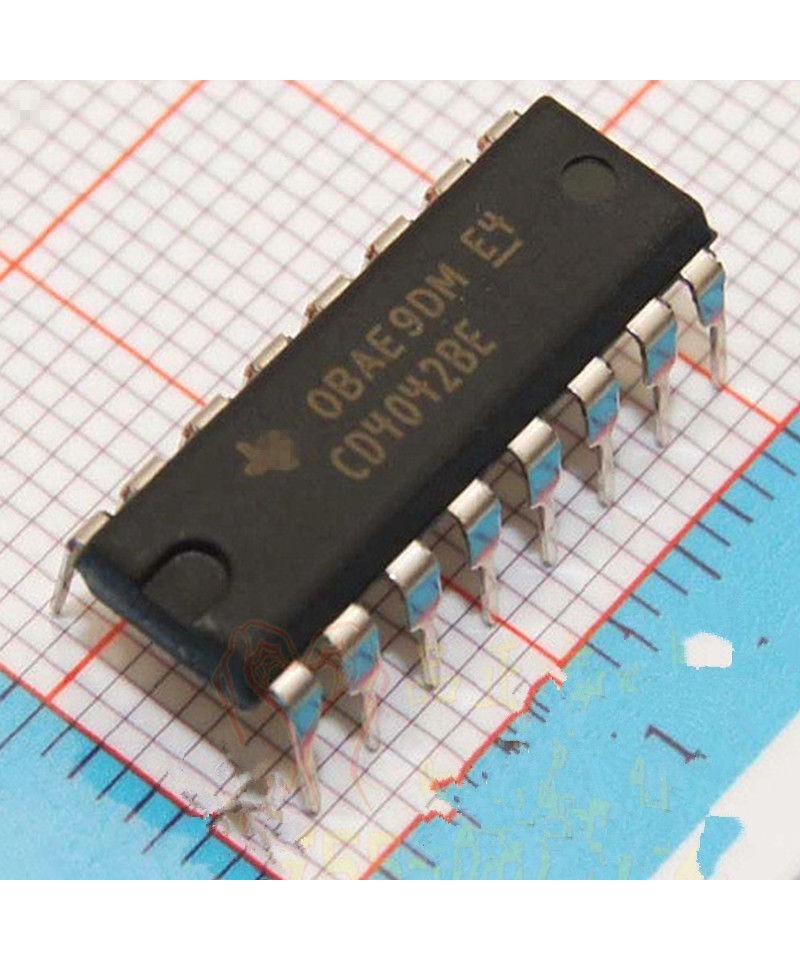

Circuito integrado Latch CD4042BE

Caracteristicas:

Control de polaridad del reloj.

Q y Q salidas.

Reloj común.

Compatible con TTL de baja potencia.

Características de salida simétricas estandarizadas.

100 probado para corriente quiescente a 20 V.

Corriente de entrada máxima de 1 uA a 18 V en todo el rango de temperatura del paquete; 100 nA a 18 V y 25 c.

Clasificaciones paramétricas de 5 V, 10 V y 15 V.

Margen de ruido rango de temperatura del paquete completo =

        1 V en VDD = 5 V

        2 V a VDD = 10 V

     2.5 V en VDD = 15 V

Cumple todos los requisitos del estándar provisional de JEDEC n 13B, Especificaciones estándar para la descripción de dispositivos CMOS de la serie B.

Aplicaciones:

Almacenamiento de almacenamiento intermedio

Registro de tenencia

Lógica digital general

Familia de tecnología CD4042B, CD4000

VCC Min V 3

VCC Máx. V 18

Bits 4

Voltaje Nom V 10

Voltaje de F @ Nom máximo Mhz 8

ICC Nom Voltage Max mA 0.06

tpd Nom Voltage Max ns 200

Unidad de salida IOL / IOH Máx. MA 1.5 / -1.5

Salida de 3 estados NO

Clasificación

Rango de temperatura de funcionamiento C -55 a 125

Pin / paquete:

16PDIP

16SO

16SOIC

16SOIC

16TSSOP

Incluye:

1x Circuito integrado Latch CD4042BE
