Controlador de motor Brushless sin escobilla 15A 12-36V

L750,00
Impuestos incluidos

Controlador de motor Brushless sin escobilla 15A 12-36V

L750,00
Impuestos incluidos
Cantidad
Add to Wishlist
Add to Compare

Especificación:

Voltaje de funcionamiento: DC 12V-36V

Corriente de funcionamiento: <= 15A

Potencia del controlador: <= 500W

Voltaje de velocidad: 0,1 V-5 V

Temperatura de funcionamiento: -40 ~ 85 ° C

Humedad: 90% RH

Protección de puesto: Sí

Habilitar control: sí

Protección contra sobrecorriente: sí

Control de dirección: si

Señal de control de velocidad: sí

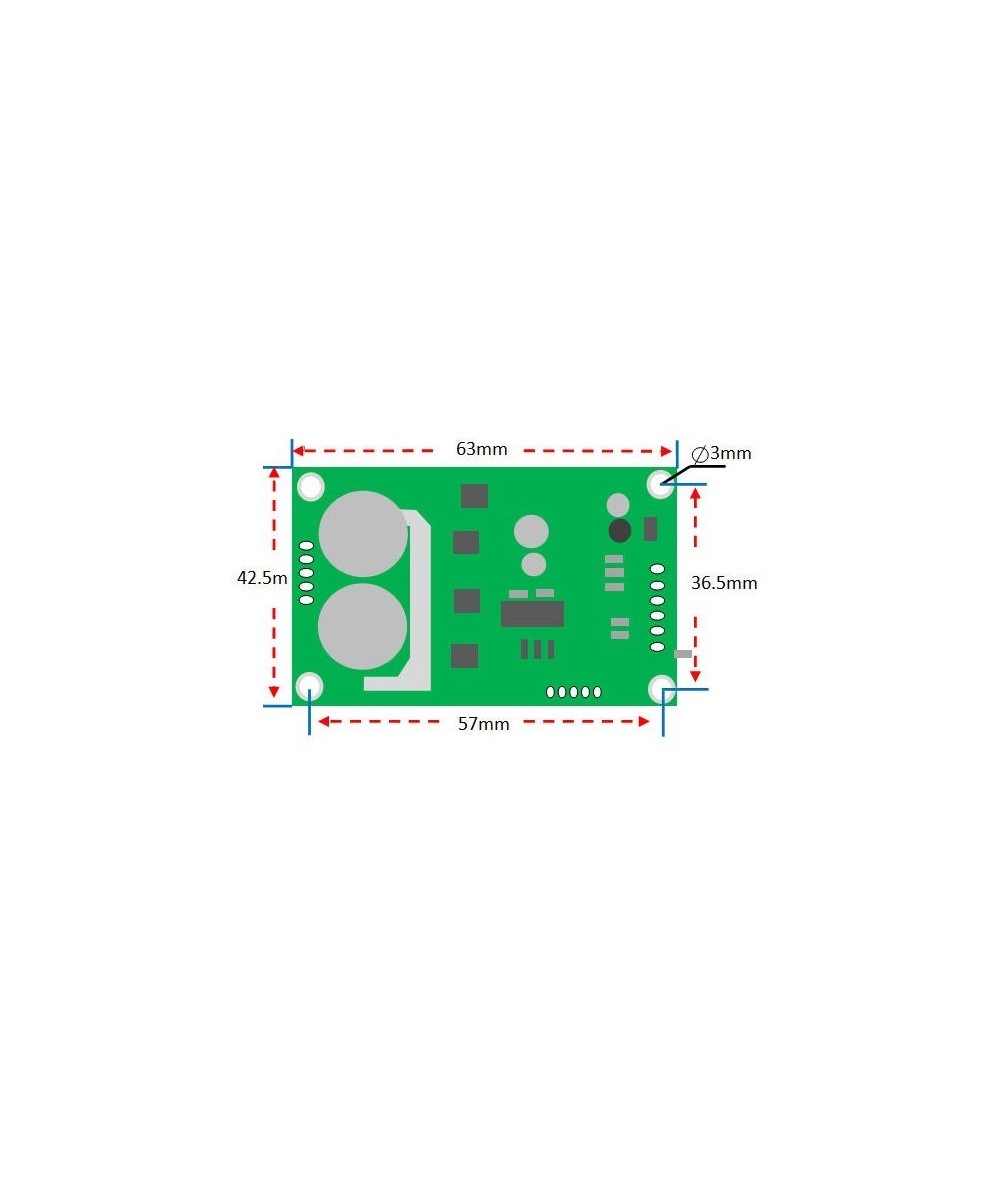

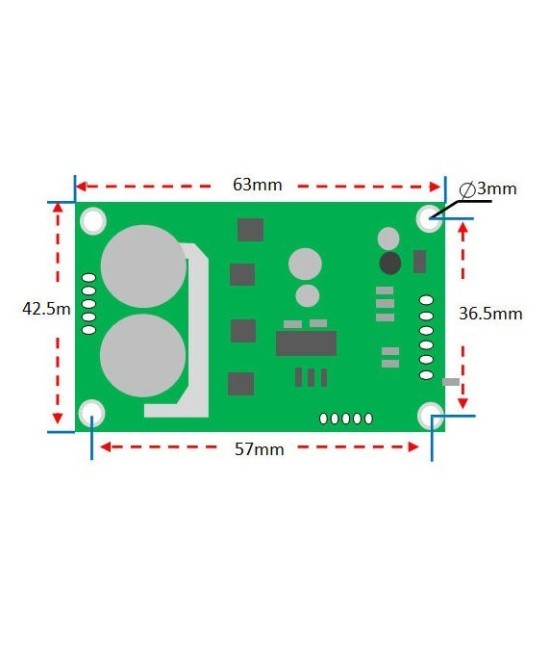

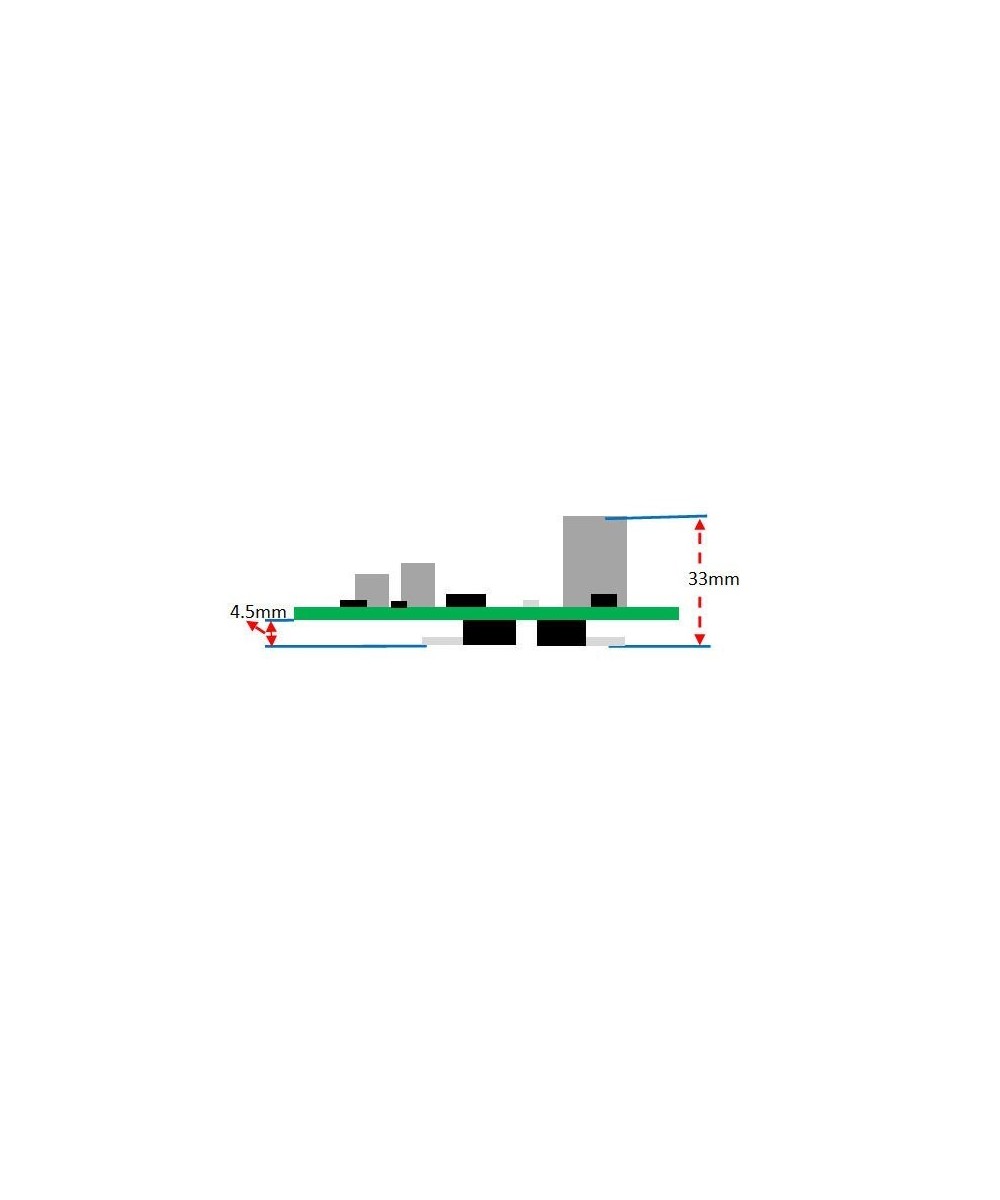

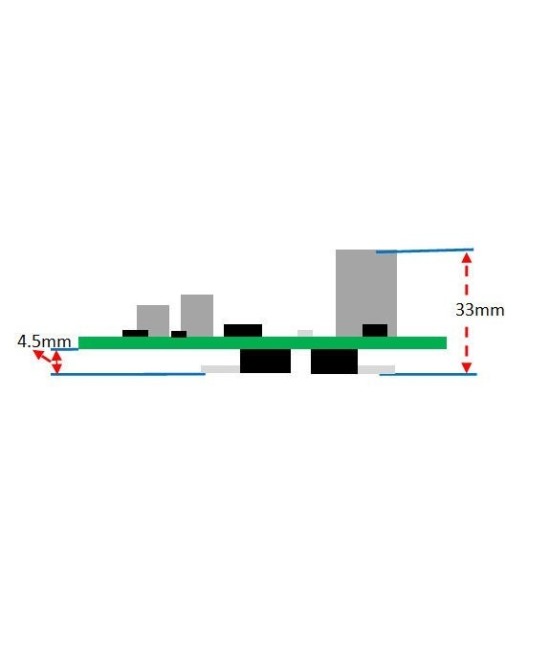

Tamaño: 63 x 42 x 17 mm (largo x ancho x alto); Tamaño de la sonda 3 mm, longitud: distancia entre centros del orificio de fijación 57 mm; ancho: distancia del centro del agujero fijo 36,5 mm

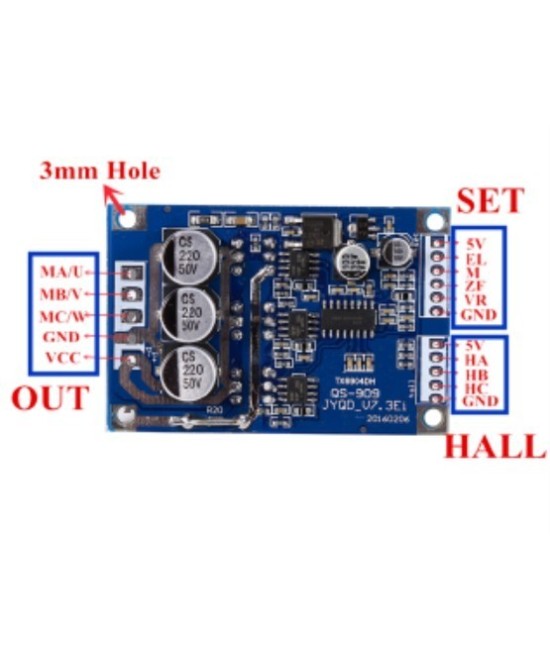

Salida de terminal de alimentación:

VCC (fuente de alimentación positiva)

GND (uno negativo)

MC (fases del motor W)

MB (fases del motor V)

MA (motor fase U)

Establecer para el lado de control:

GND: tierra del terminal de control

VR: el extremo del regulador 0-5 V (correspondiente al 10% de la velocidad del motor -100%)

ZF: control de marcha atrás (conectado a 5 V o tierra puede cargar la dirección de rotación del motor)

M: salida de pulsos del tacómetro (dependiendo del número de polos del motor correspondiente al número de pulsos por revolución del número de salida)

EL: habilita el terminal de control (conectado a 5 V o tierra en funcionamiento luego 5 V, la conexión a tierra del motor se detiene)

5V: terminal de control de 5V

HALL para los terminales del hall:

5 V: potencia Hall positiva

Ha: señal Hall

Hb: señal Hall

Hc: señal de pasillo

GND: Hall negativo

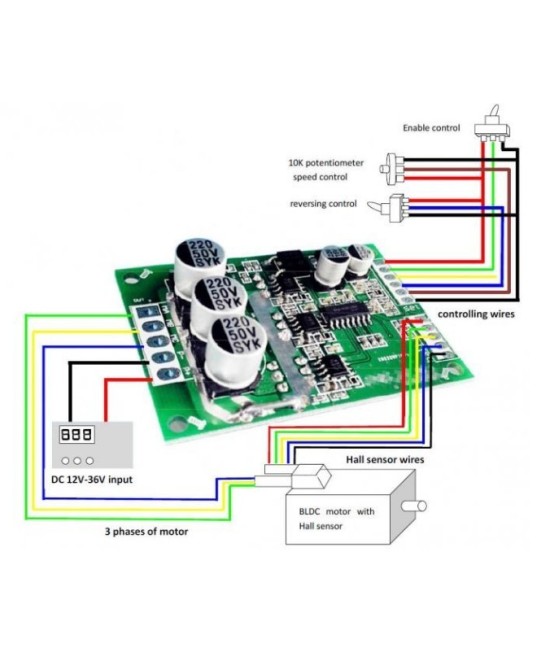

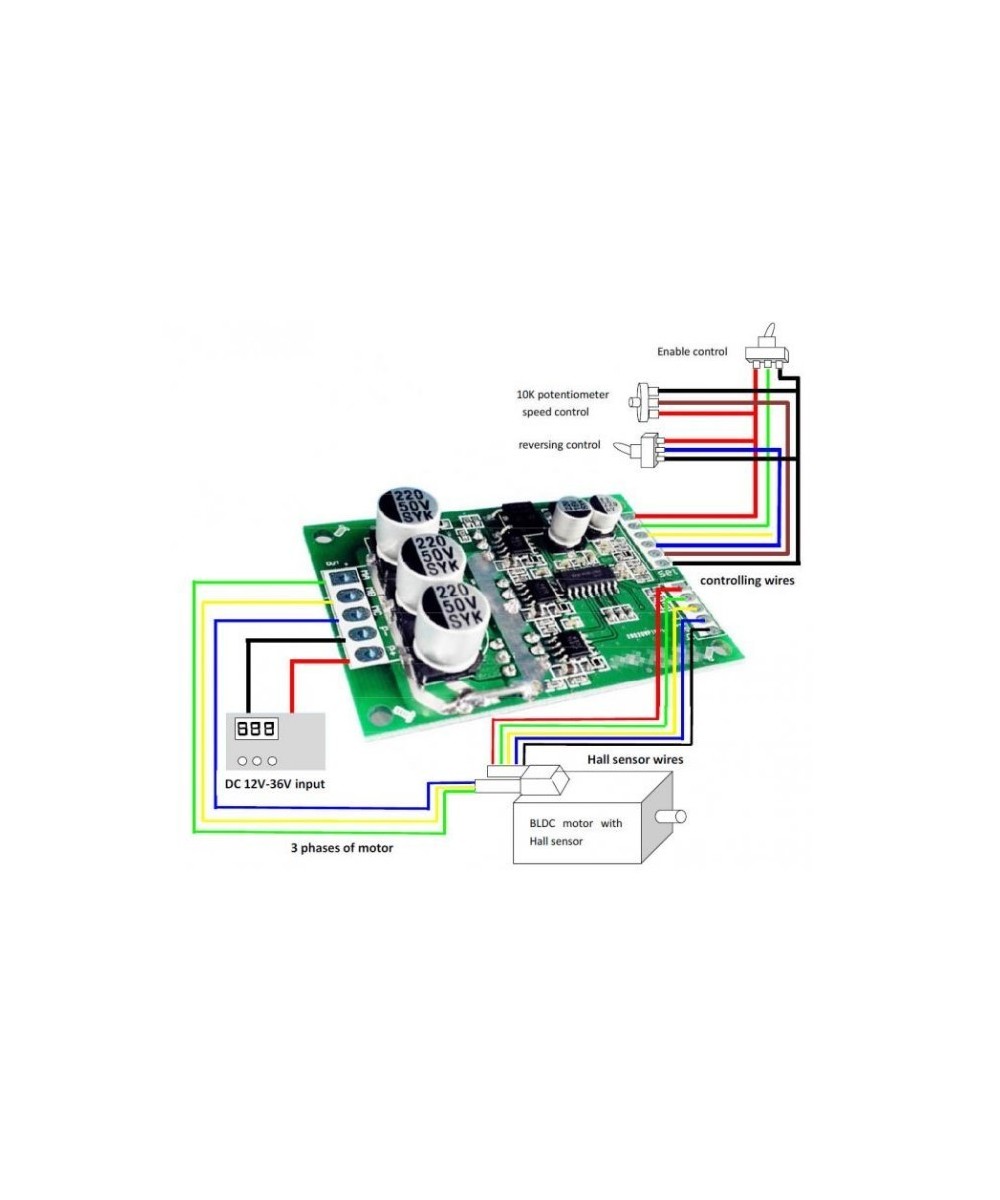

Alambrado:

Terminal de control para SET:

1.Métodos de cableado de control de velocidad del motor: la velocidad del sistema de potenciómetro disponible también se puede conectar al control MCU, cuando el cableado de control del potenciómetro, el pin central del potenciómetro está conectado al puerto de velocidad VR, el potenciómetro conectado a ambos extremos de 5V y voltaje del terminal GND más alta velocidad más rápido.

2. Métodos de cableado de control de dirección del motor: puede cambiar el control también se puede conectar al control MCU, a GND en una dirección, luego en una dirección 5V.

3. Señal de velocidad de pulso: salida alta y baja. IC no puede comprender la información con la solicitud del cliente.

Entradas de señal Hall para hall:

Se muestra el diagrama de cableado, uno correspondiente a HA, HB, HC y en el motor, la fuente de alimentación de 5V conectada al motor hal señaliza positiva, la fuente de alimentación GND señal negativa a la sala del motor.
