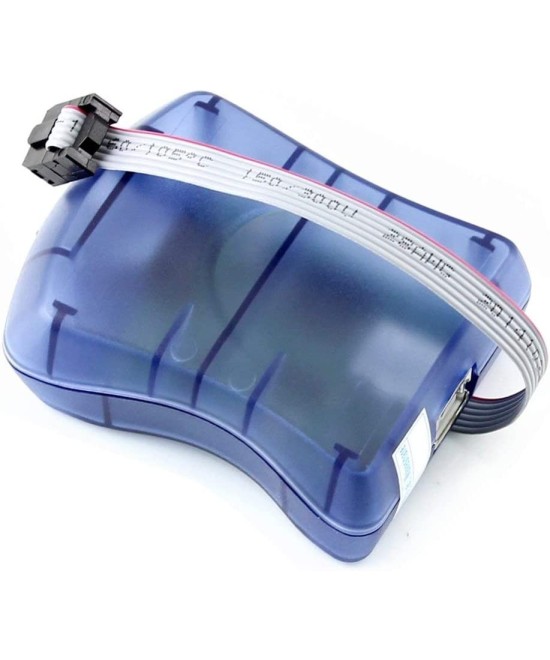

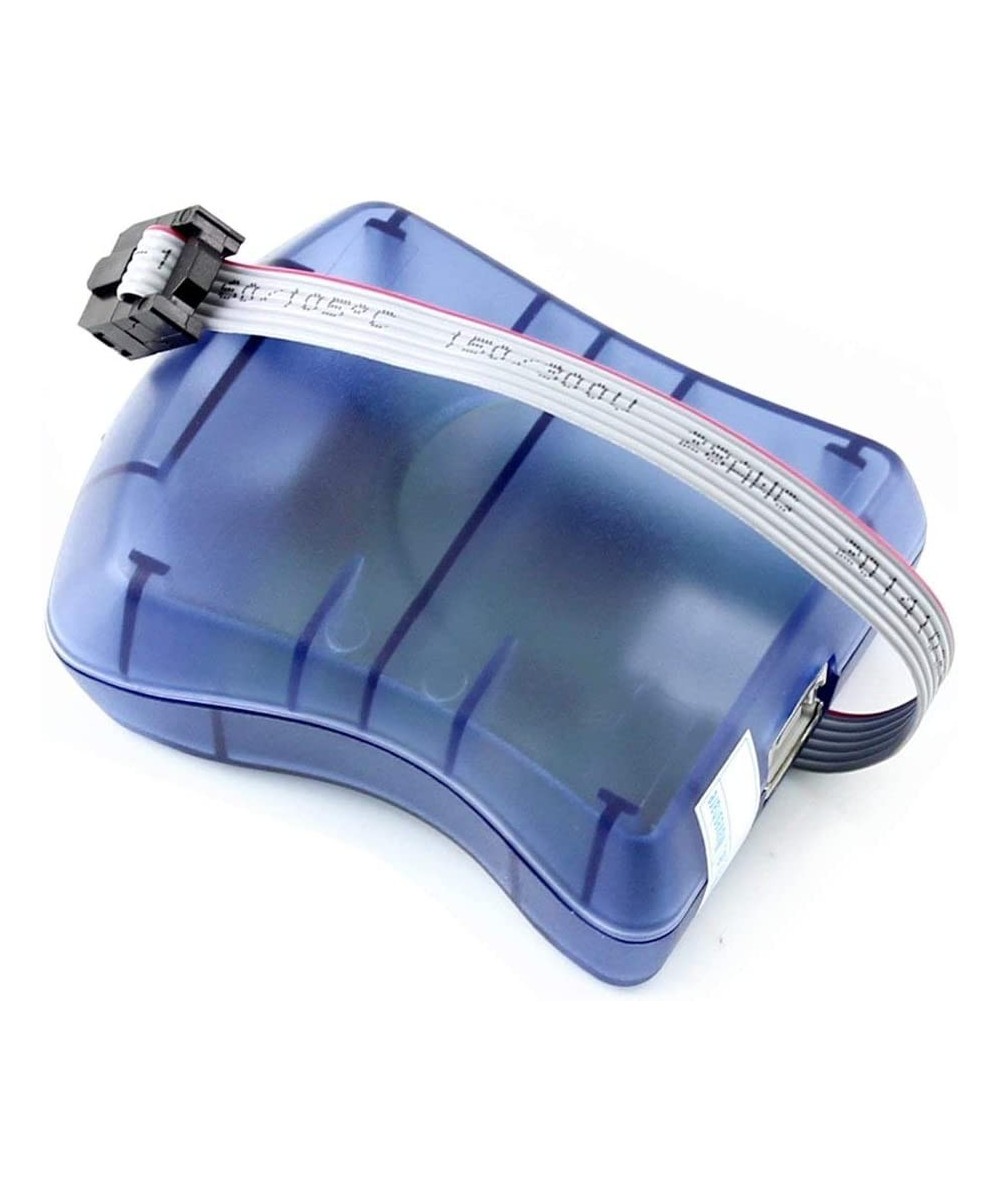

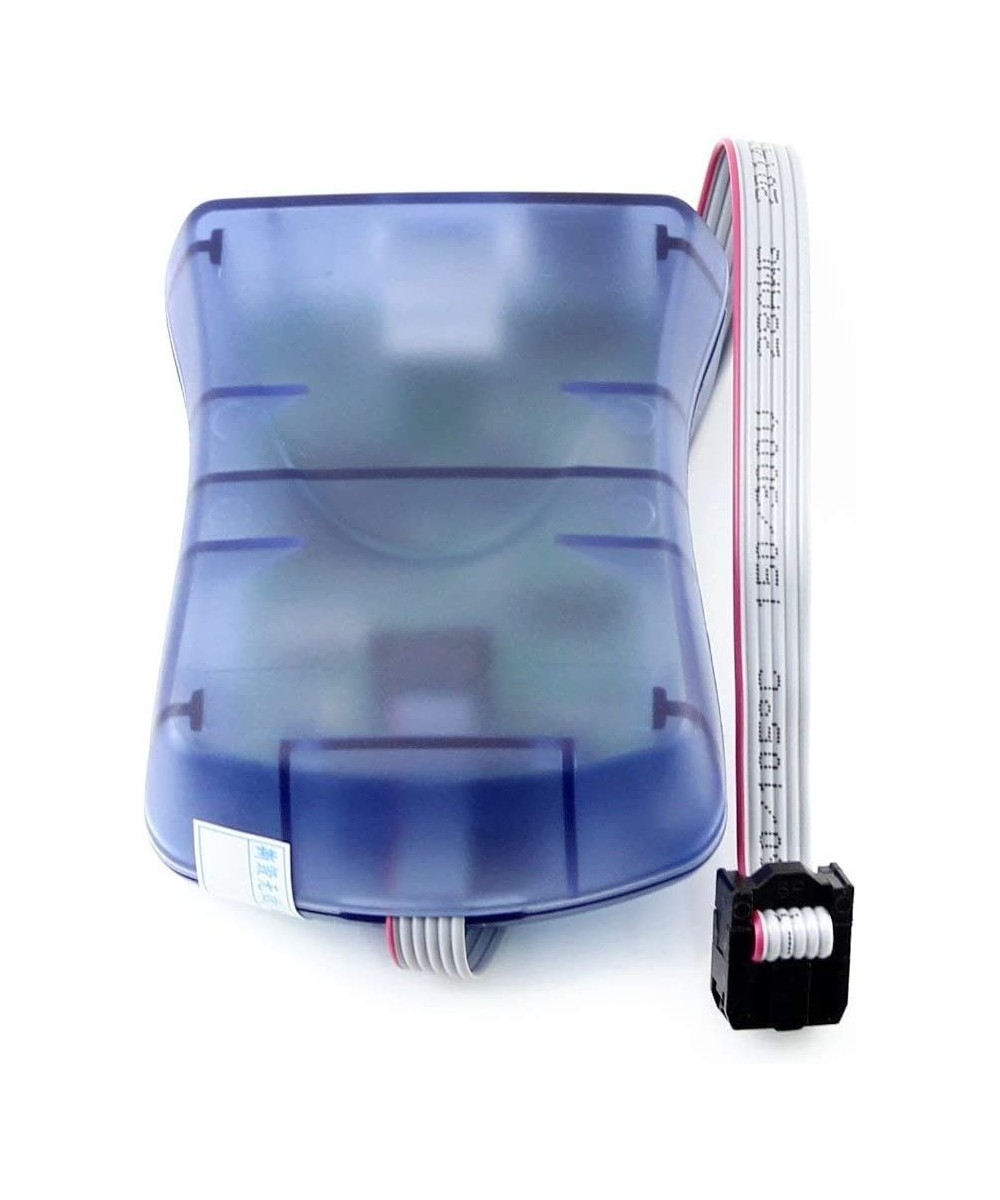

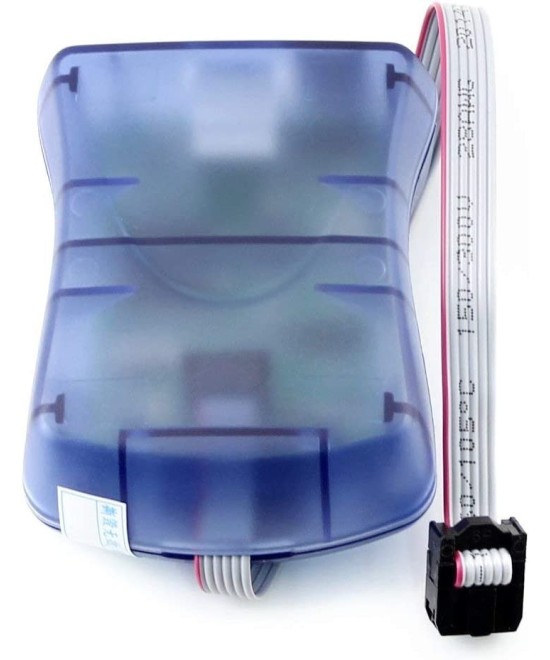

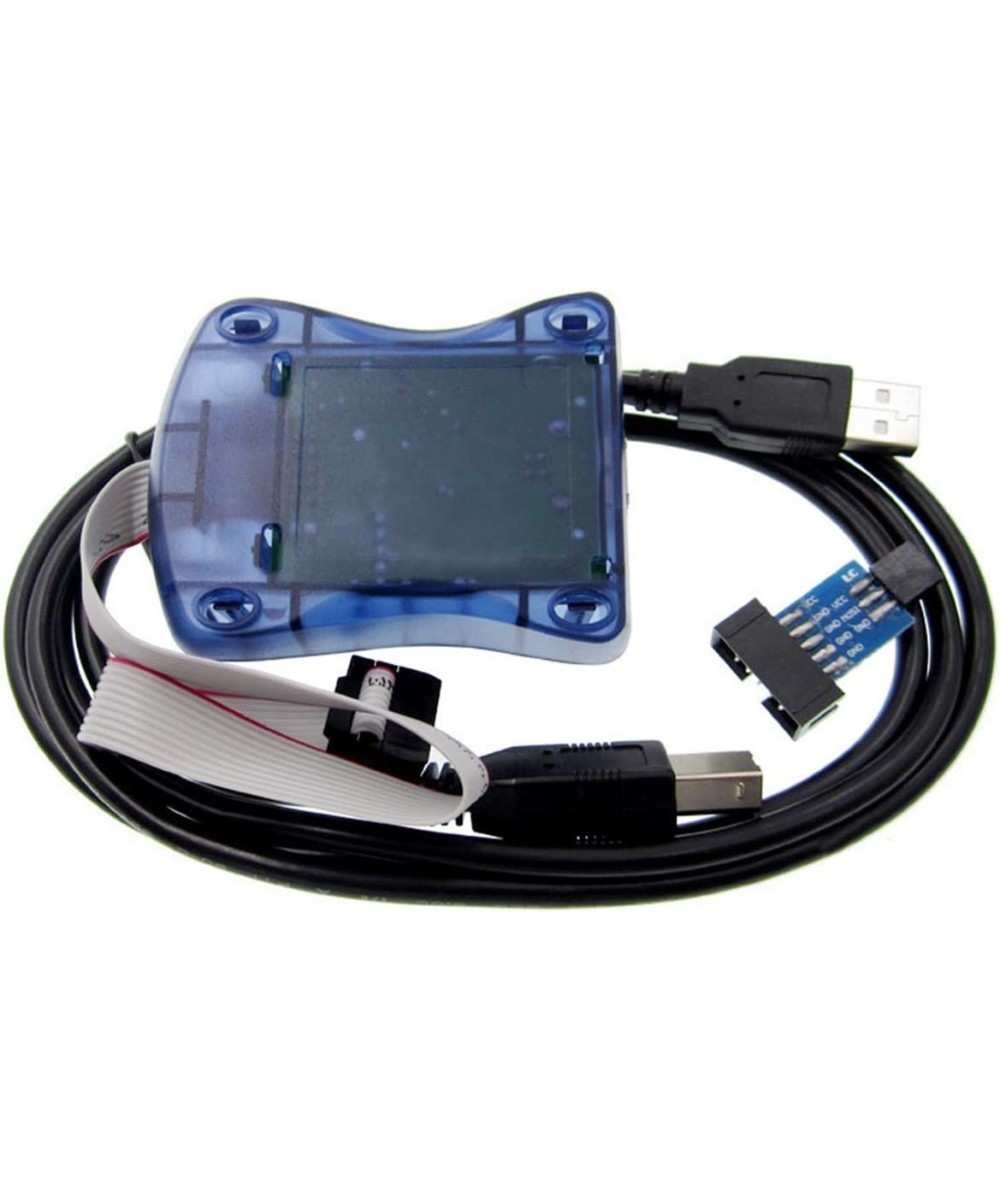

Modulo Programador USBtinyISP STK500 AVRISP MKII XPII

Descripción:

Programador AVR ISP, compatible con AT AVRISP mkII de ATMEL. Un programador profesional en el sistema. Admite todos los dispositivos AVR con interfaz ISP o PDI, incluido XMEGA. Admite AVR Studio 4/5/6 o una versión superior (suministrado con firmware para AVR Studio 5, se puede actualizar para admitir otras versiones de AVR Studio).

Especificaciones:

Admite todos los dispositivos AVR con interfaz ISP o PDI y ciertos dispositivos 51

Programa tanto Flash como EEPROM

Soporta Fusibles y Programación de Bits de Bloqueo

Basado en el firmware AT AVRISP mkII

Actualizable para admitir dispositivos futuros

Velocidad de programación ISP ajustable hasta 8M de frecuencia

Compatible con USB 2.0 (velocidad completa, 12 Mbps)

3 cables opcionales a la placa de destino

Alimentado desde bus USB, no requiere fuente de alimentación externa

Instrucciones:

- Descargar controlador, descomprimir e instalar

- Cuando vea "USBtinyISP AVR Programmer" en el Administrador de dispositivos, el USBtinyISP está listo para usar

- Hay un puente que sobresale cerca del cable USB, PWR. Cuando el puente está en su lugar (conectando los dos cables), eso significa que el USBtinyISP está proporcionando alimentación de 5 V al dispositivo que se está programando. Si no desea encender el dispositivo, simplemente quite el puente. Necesitaremos el puente en su lugar al grabar el cargador de arranque para Arduino

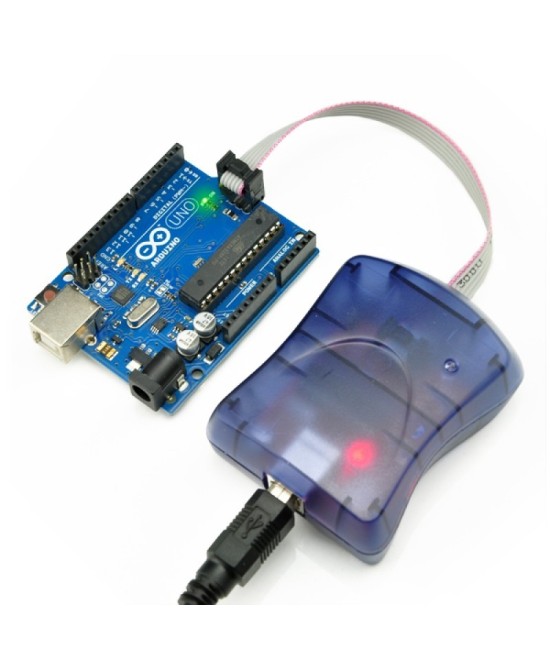

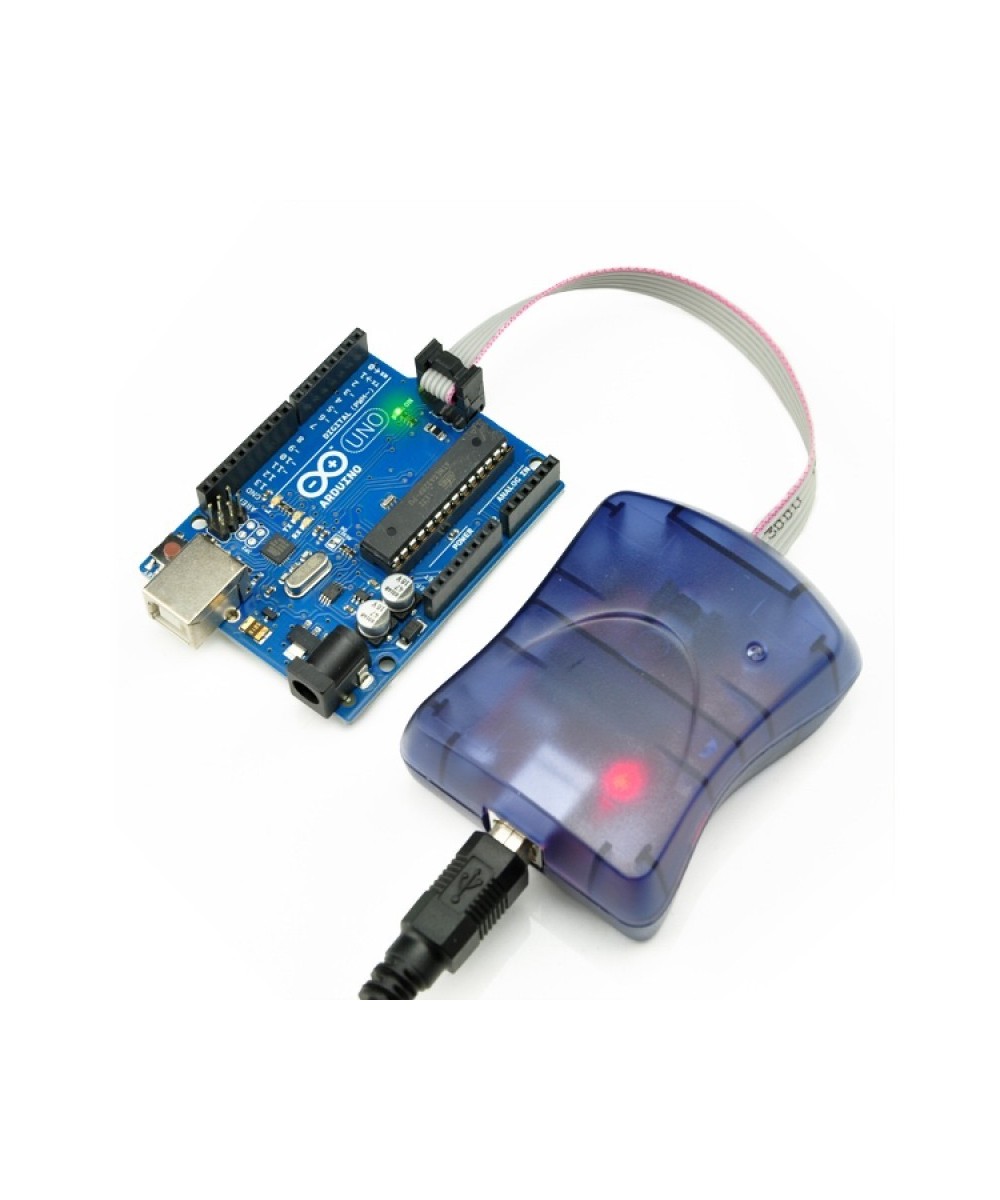

- Conecta USBtinyISP e ICSP de Arduino con el cable de 6 pines incluido. Luego, conecte USBtinyISP a la computadora mediante un cable USB (tipo A a B), este cable no está incluido, pero lo proporcionamos cuando compra nuestro Arduino Duemilanove.

- Después de conectar el hardware, podemos iniciar el IDE de Arduino. Debajo de la lista de "Herramientas" -> "Placa", elija su versión de Arduino. Luego haga clic en "Herramientas" -> "Grabar cargador de arranque" -> "con USBtinyISP" para comenzar a grabar el cargador de arranque Arduino

- Durante la grabación, verá el LED "OCUPADO" parpadeando

- Tomará un tiempo grabar (pero aún más rápido que USBasp). Verá "Terminó de grabar el gestor de arranque" en el IDE de Arduino cuando haya terminado.

Enlaces de interés:

Controlador USBtinyISP

Cómo usar USBtinyISP

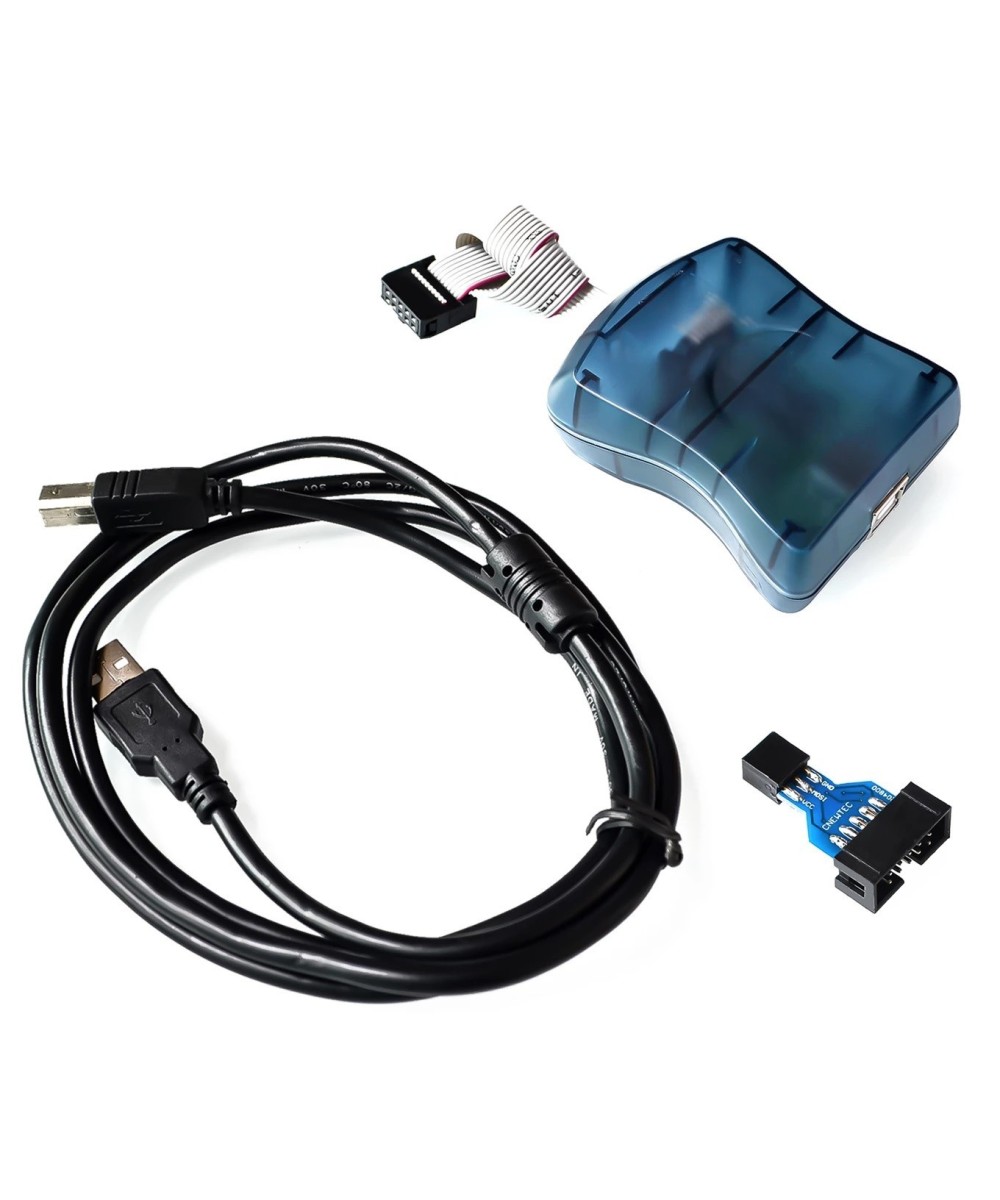

Incluye:

1 x Programador USBtinyISP STK500 AVRISP

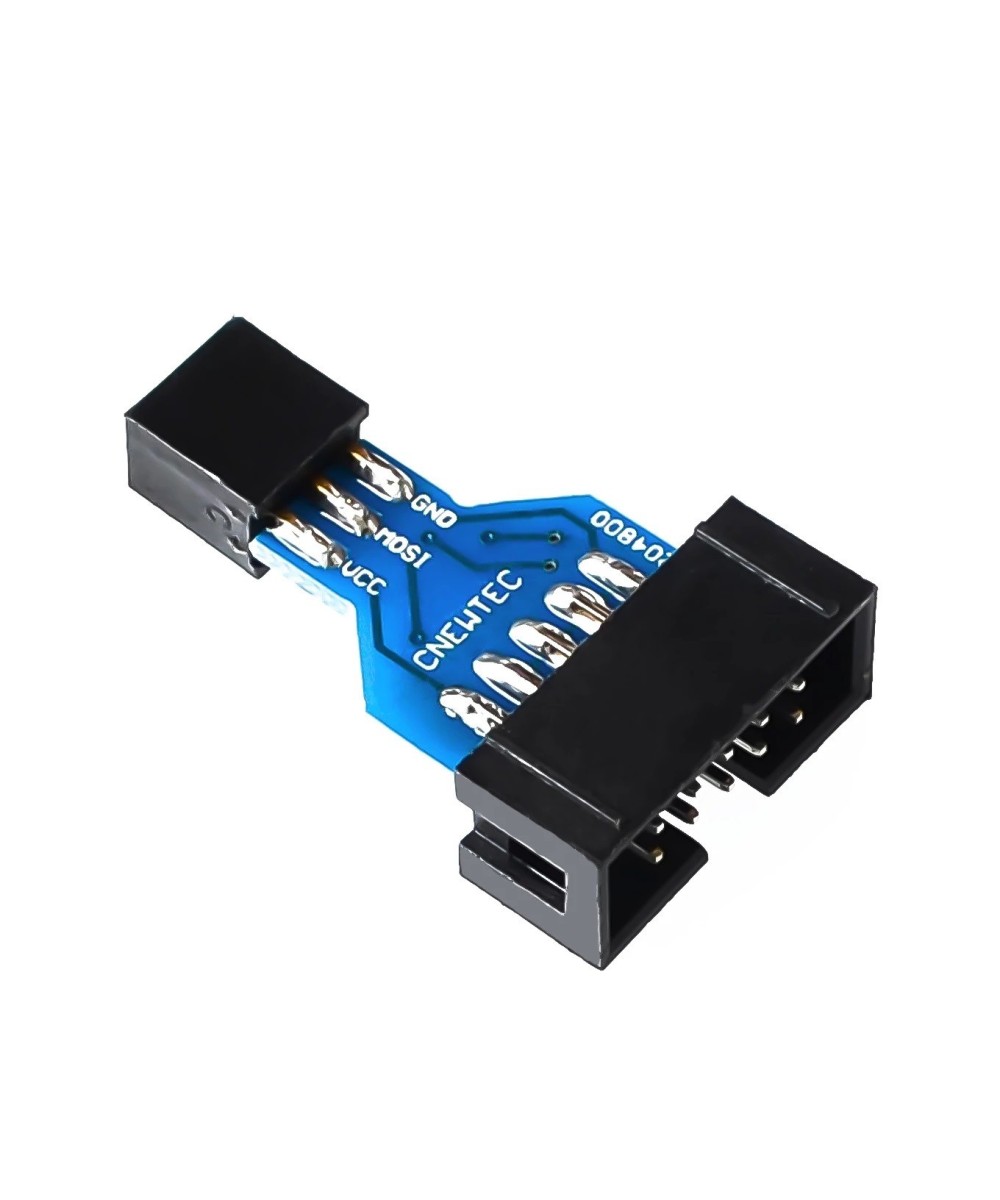

1 x Adaptador

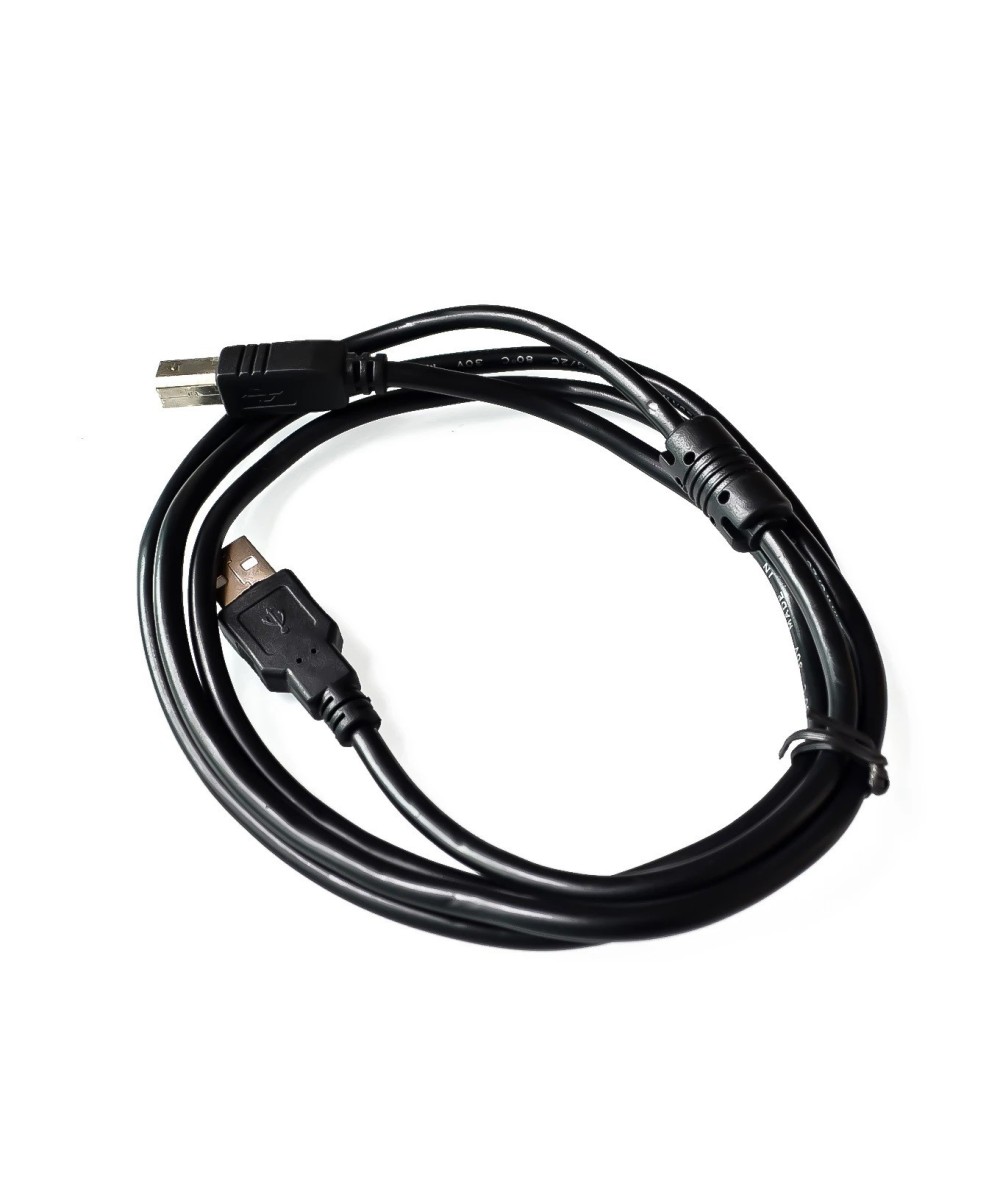

1 x Cable USB
