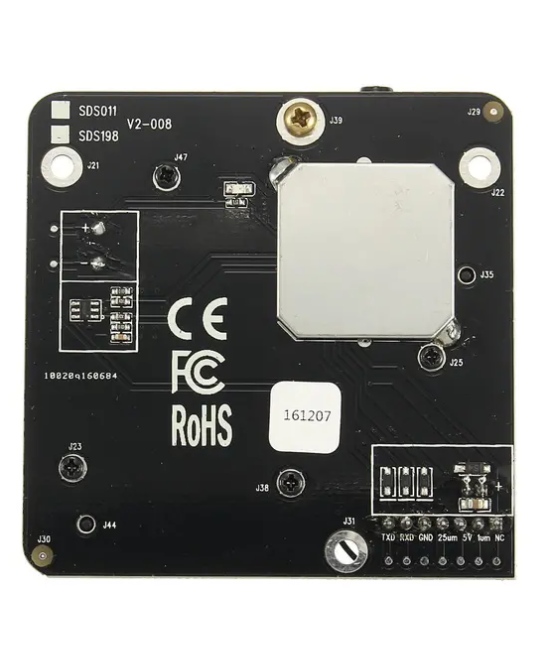

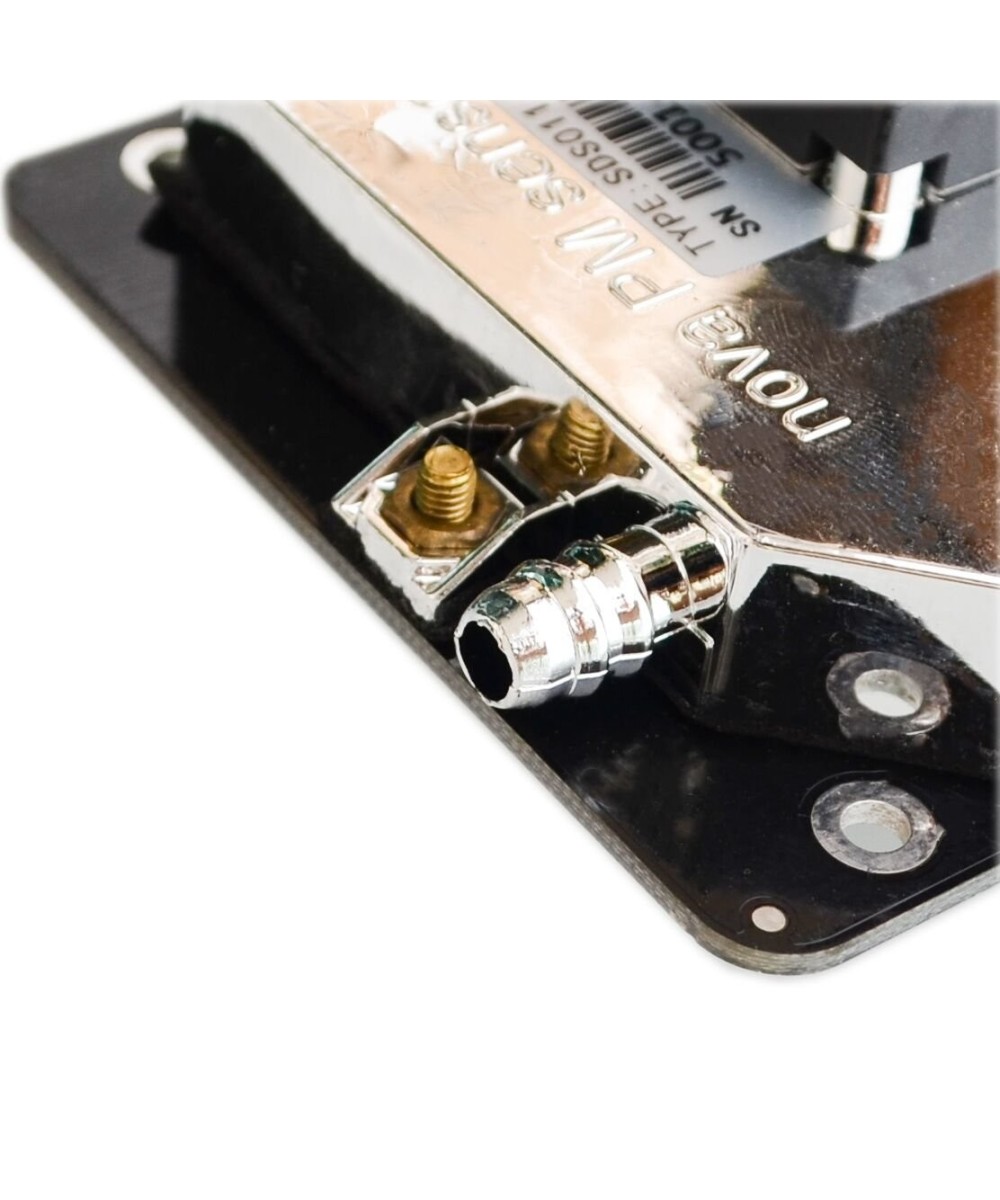

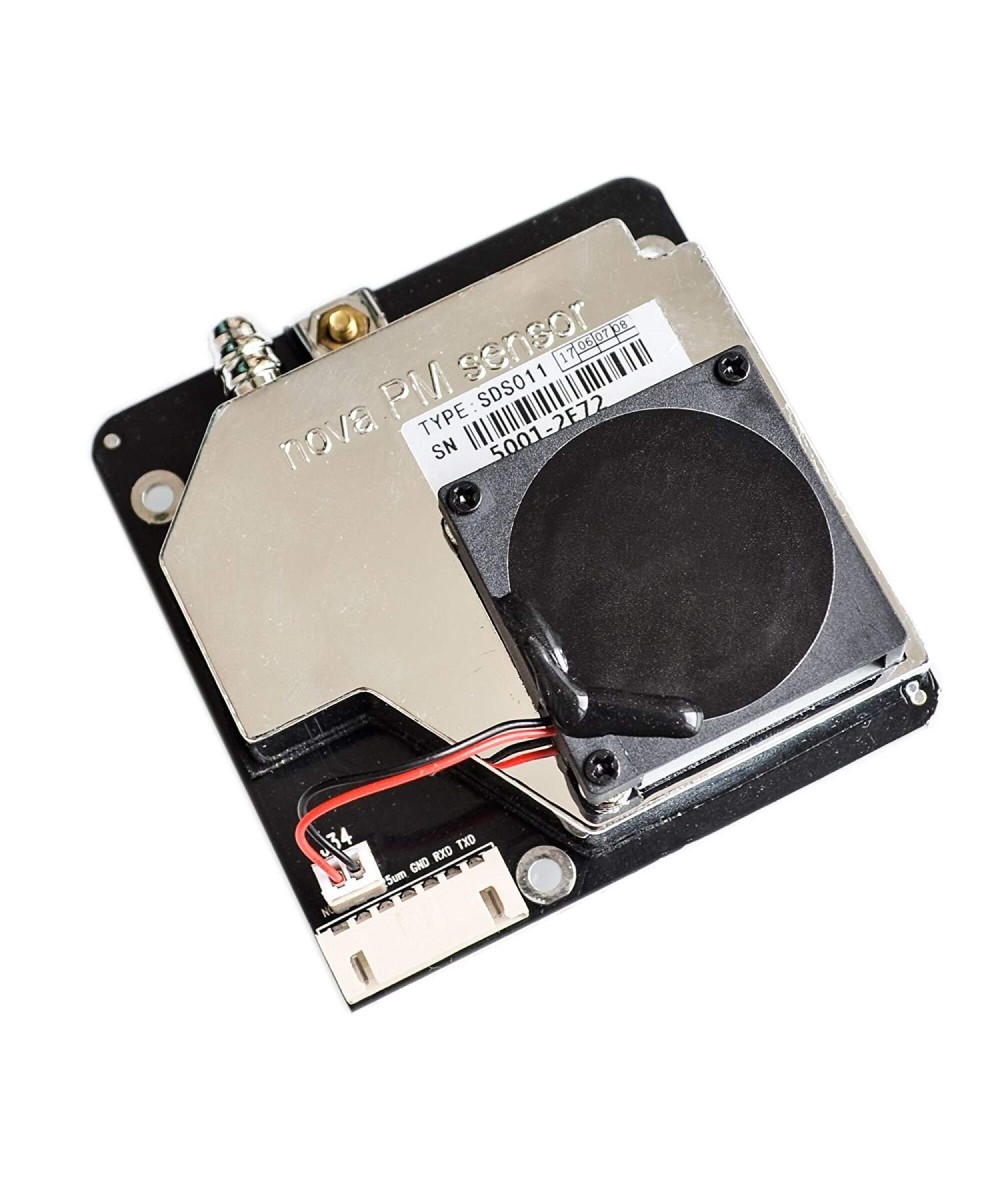

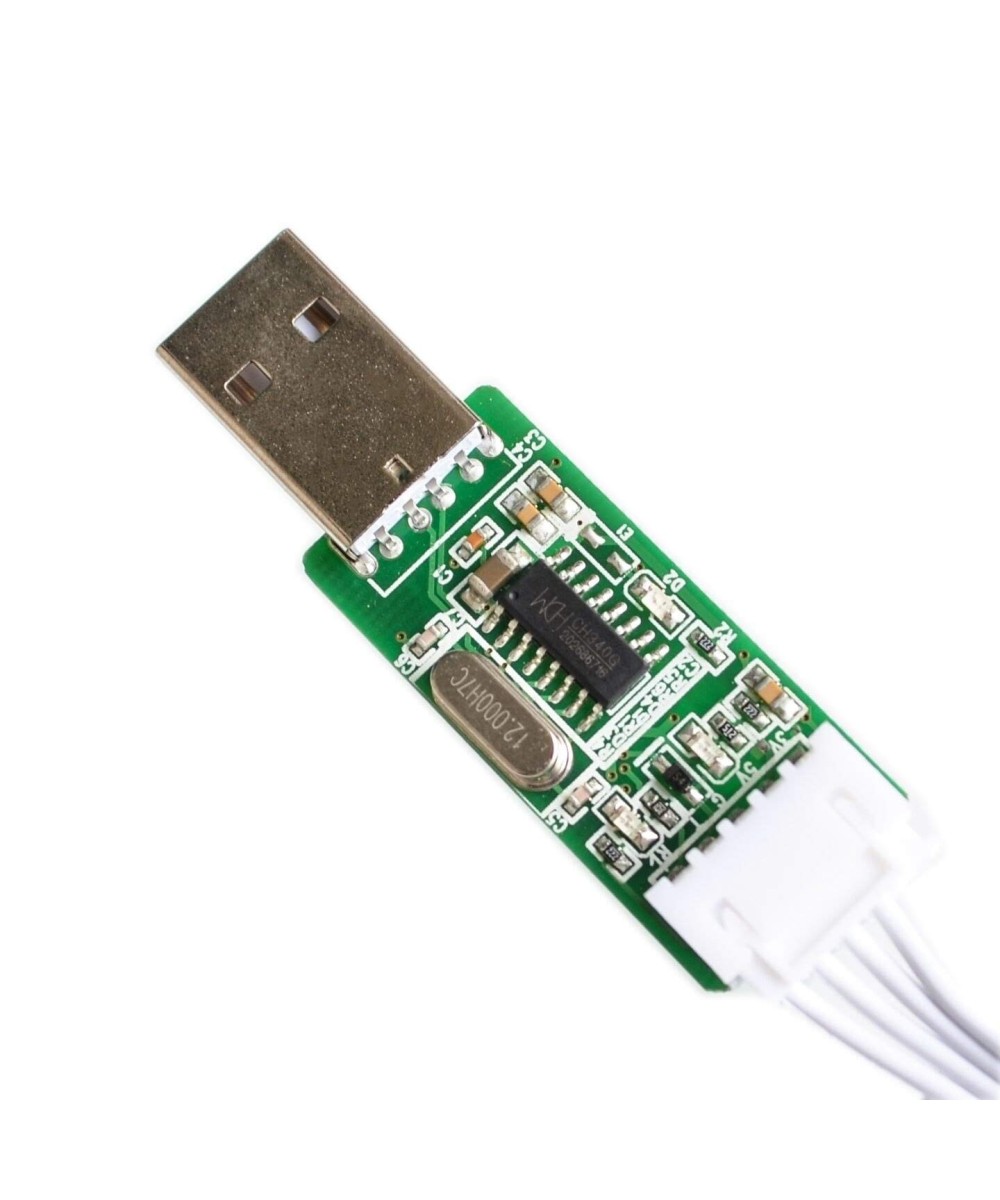

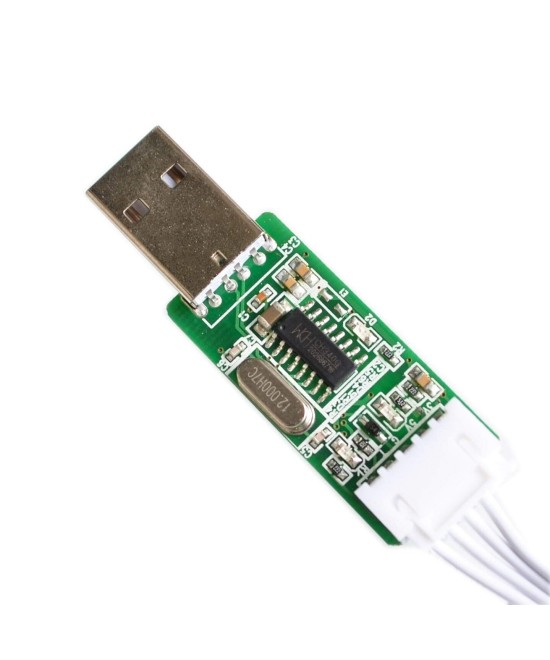

Sensor de particulas de polvo laser NOVA PM SDS011

Descripcion:

El SDS011 usando el principio de la dispersión del laser, puede conseguir la concentración de la partícula entre 0.3 a 10um en el aire.

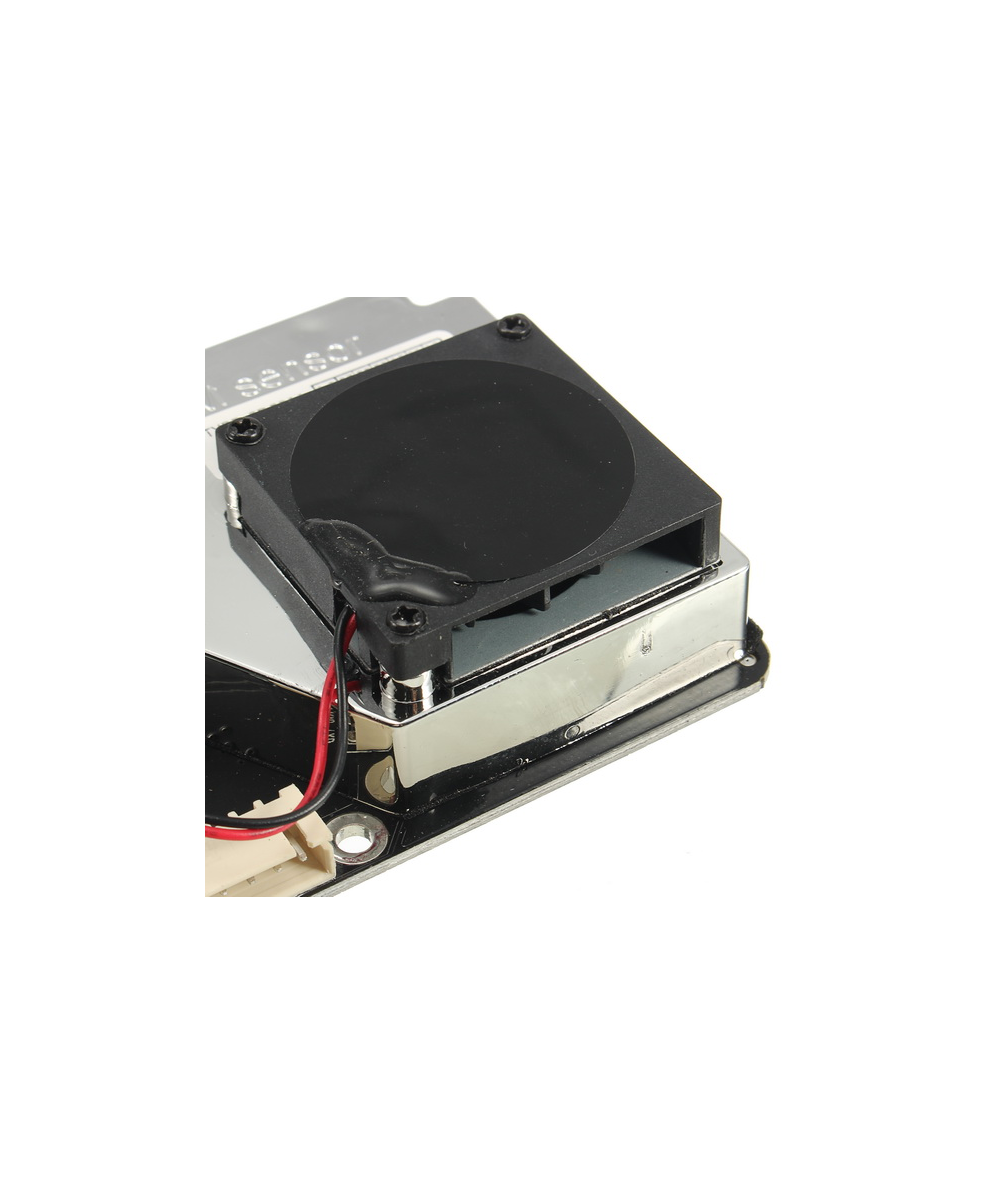

Con la salida digital y el ventilador incorporado es estable y confiable.

Características:

1. Seguro y confiable: detección del laser, estable, buena consistencia;

2. Respuesta rápida: el tiempo de respuesta es menos de 10 segundos cuando la escena cambia;

3. Fácil integración: La salida de UART (o salida de IO se puede modificar para requisitos particulares), ventilador incorporado;

4. Alta resolución: resolución de 0.3ug / m3.

Ámbito de aplicación:

 PM2.5 Detector

Purificador

Intercambiadores de aire

Sistema de filtrado

Principio de funcionamiento:

Uso del principio de dispersión láser:

La dispersión de la luz puede ser inducida cuando las partículas pasan por el área de detección.

La luz dispersada se transforma en señales eléctricas y estas señales se amplifican y procesan.

El número y el diámetro de las partículas se pueden obtener por análisis porque la forma de onda de la señal tiene ciertas relaciones con el diámetro de las partículas.

Parámetros técnicos:

1 Medición de la salida: PM2,5, PM10

2 Distancia: 0,0-999,9 ug / m3

3 Tensión de alimentación: 5V

4 Máxima corriente de trabajo: 100mA

5 Corriente de reposo: 2 mA

6 Rango de temperatura de funcionamiento: -20-50 ℃

7 Tiempo de respuesta: 1s

8 Frecuencia de salida de datos en serie: 1 time/s

9 Resolución del diámetro de partícula: Menos de 0.3um

10 Error relativo: 10%

11 Tamaño del producto: 71x70x23mm

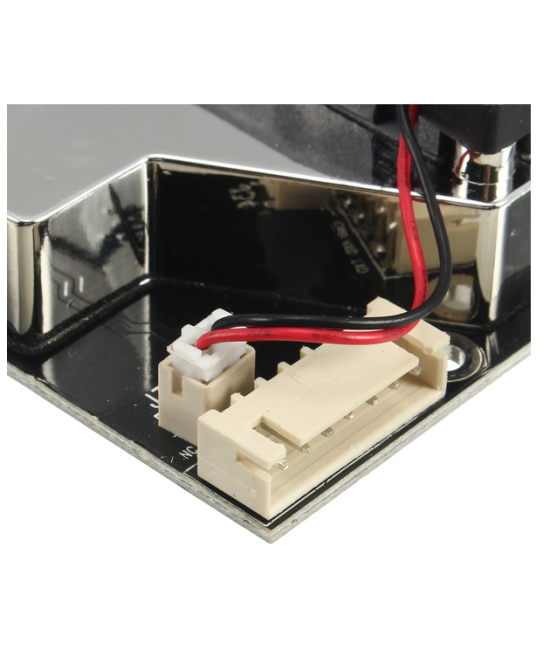

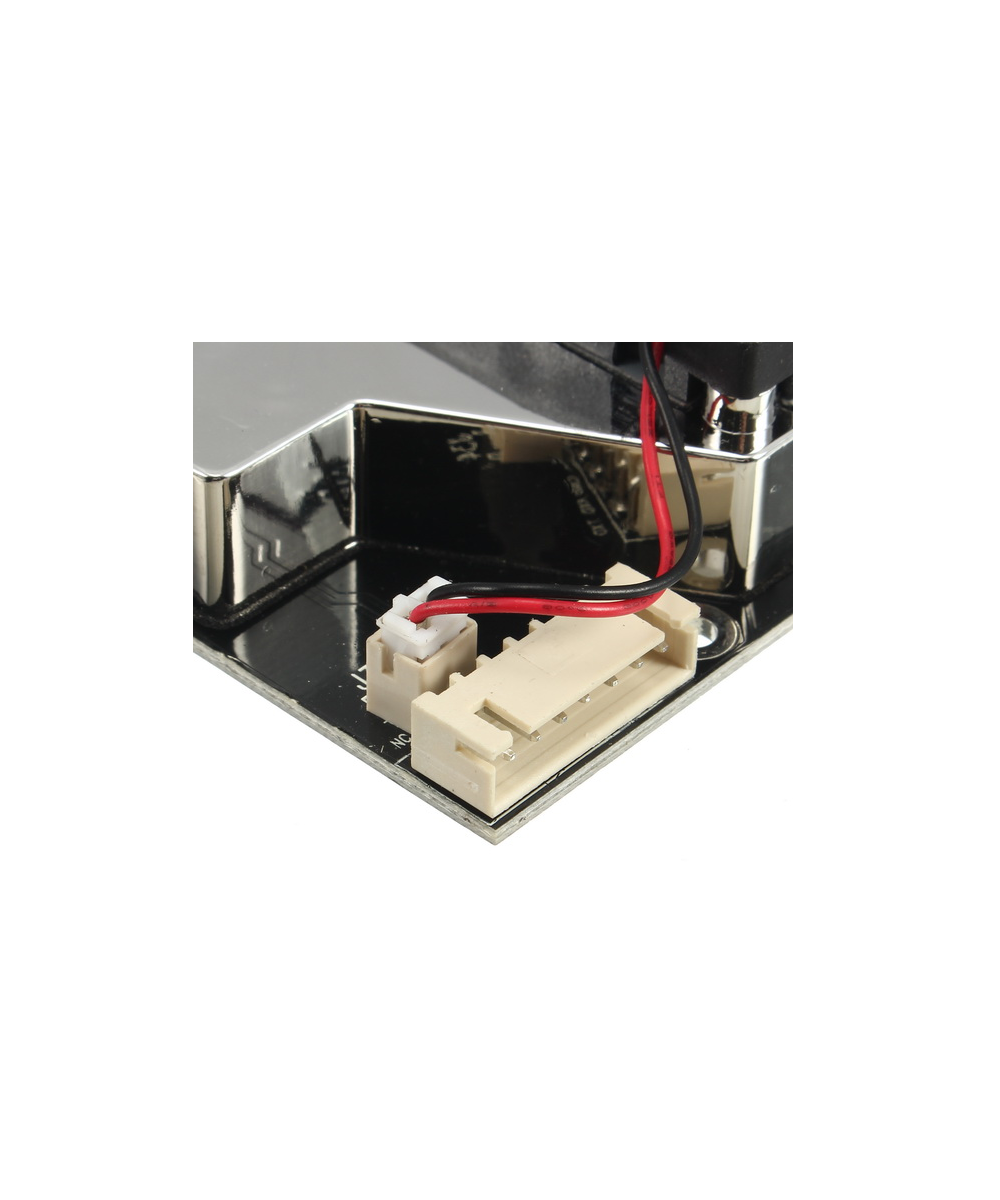

Especificación de interfaz:

CTL: Pasador de control, reservado

1um: > Concentración de partículas de 0,3 micrones, salida PWM

5V: 5V entrada de alimentación

25um: > Concentración de partículas de 2,5 micrones, salida PWM

Tierra: Tierra

R: Receptor de puerto serie RX

T: Transmisión de puerto serie TXPS: El tono de Interfaz es 2.54mm

Protocolo de comunicación:

 Protocolo de comunicación serie: 9600 8N1. (Velocidad de 9600, bits de datos 8, paridad ninguno, bits de parada 1)

Ciclo de comunicación del informe en serie: 1 + 0,5 segundos

Marco de datos (10 bytes): encabezado de mensaje + orden + datos (6 bytes) + suma de comprobación + remolque de mensaje

0 Encabezado de mensaje: Automóvil club británico

1 orden: C0

2 Datos 1: PM2.5 byte bajo

3 Datos 2: Alto byte PM2.5

4 Datos 3: PM10 byte bajo

5 Datos 4: PM10 alto byte

6 Datos 5: 0 (reservado)

7 Datos 6: 0 (reservado)

8 Suma de comprobación: Suma de comprobación

9 Remolque de mensajes: AB

Suma de comprobación: datos 1 + datos 2 + ... + datos 6

Contenido de los datos PM2.5: PM2.5 (ug / m3) = ((PM2.5 byte alto * 256) + PM2.5 byte bajo) / 10

Contenido de los datos PM10: PM10 (ug / m3) = ((byte alto PM10 * 256) + byte bajo PM10) / 10

Contenido:

1 x Sensor de particulas de polvo laser NOVA PM SDS011
