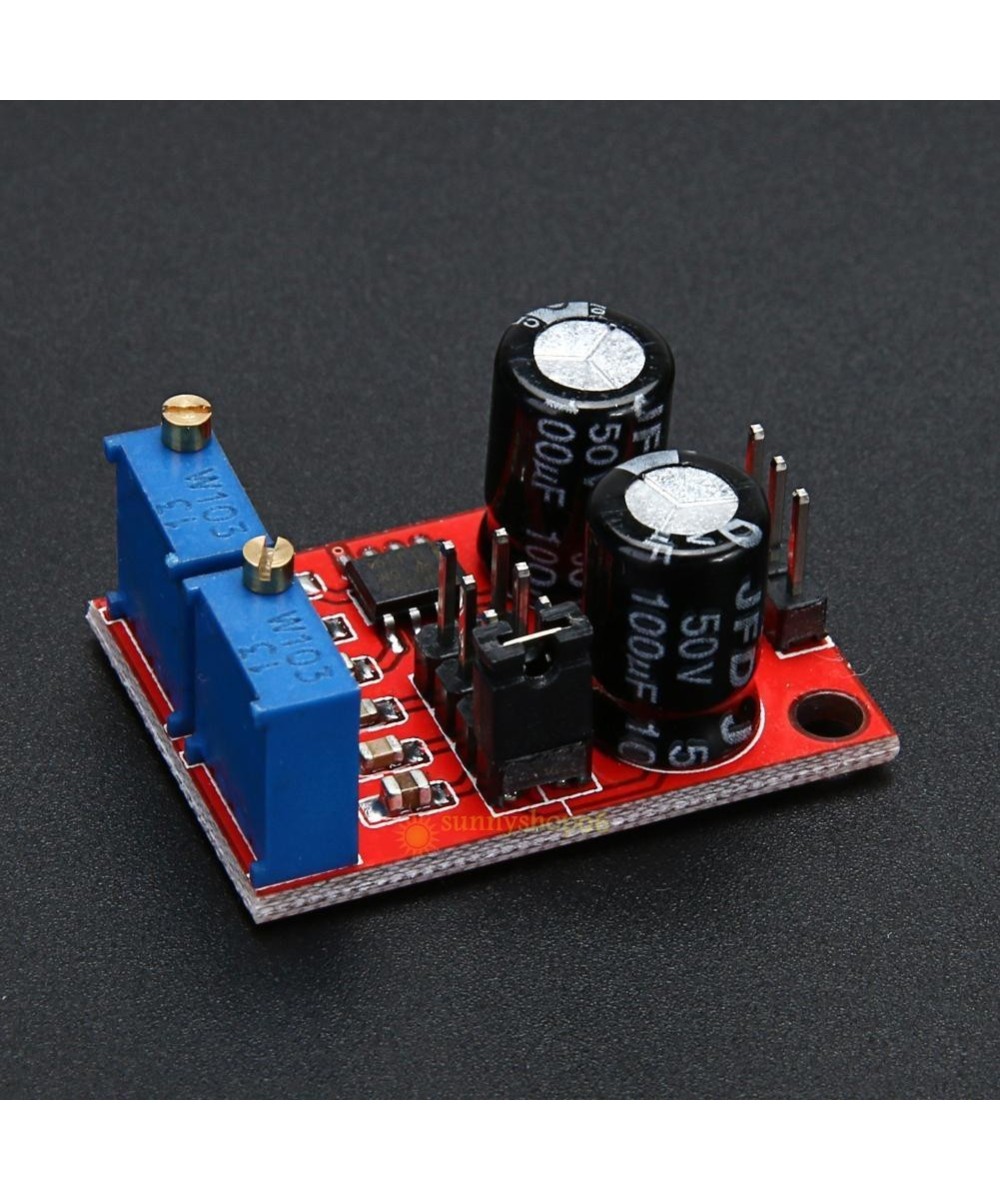

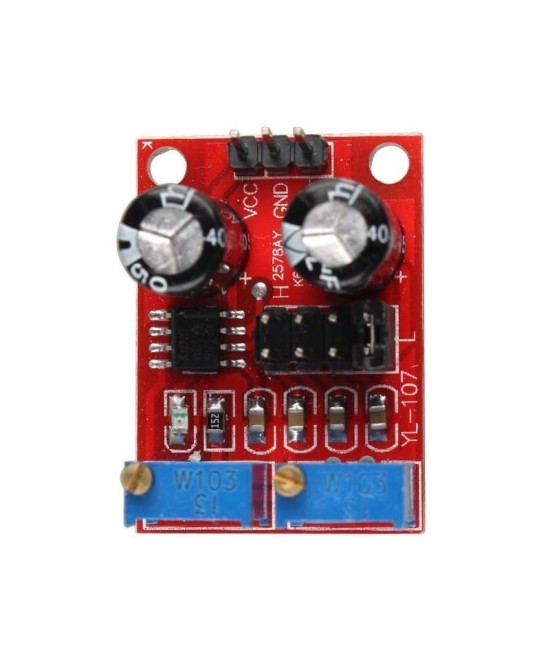

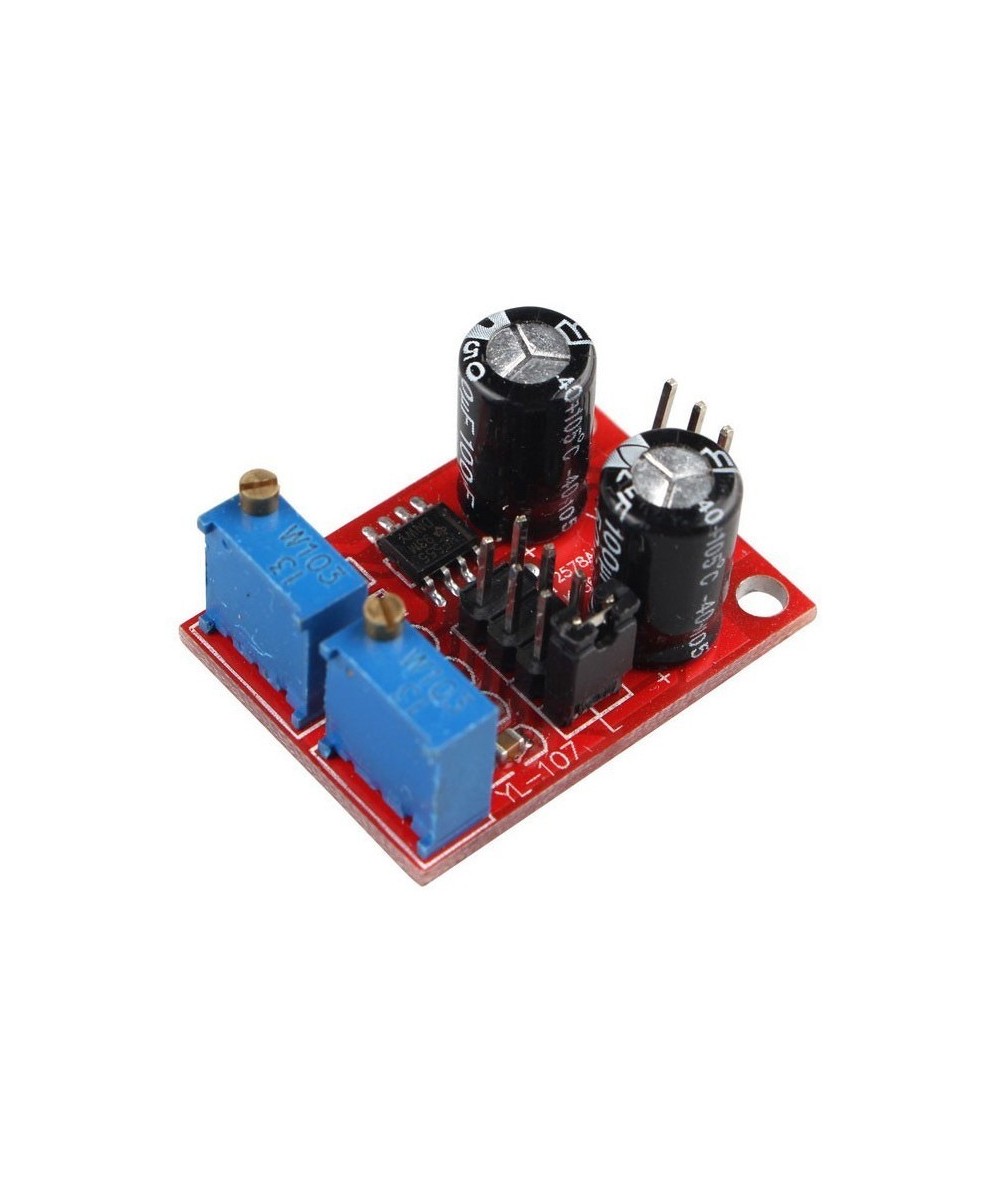

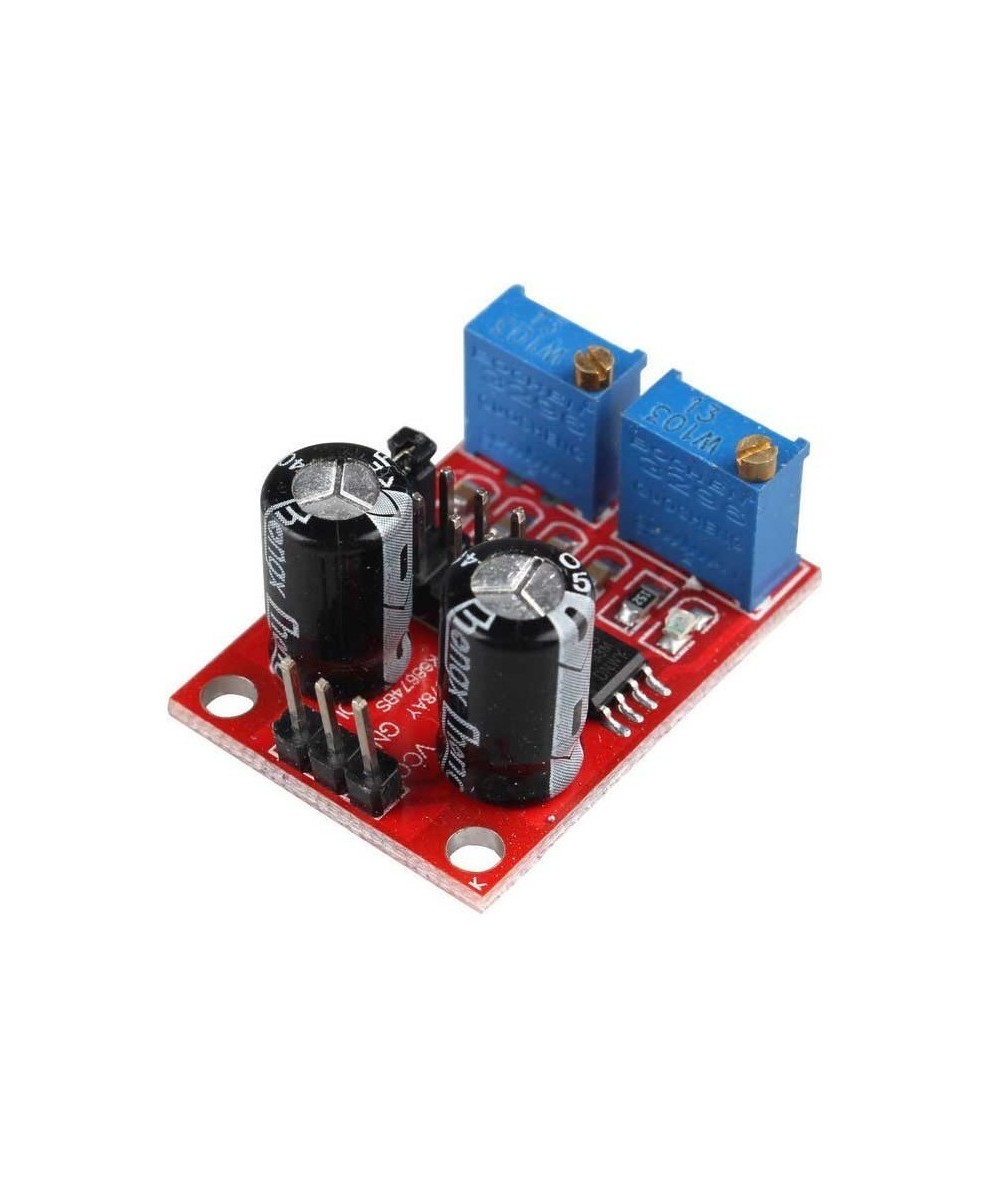

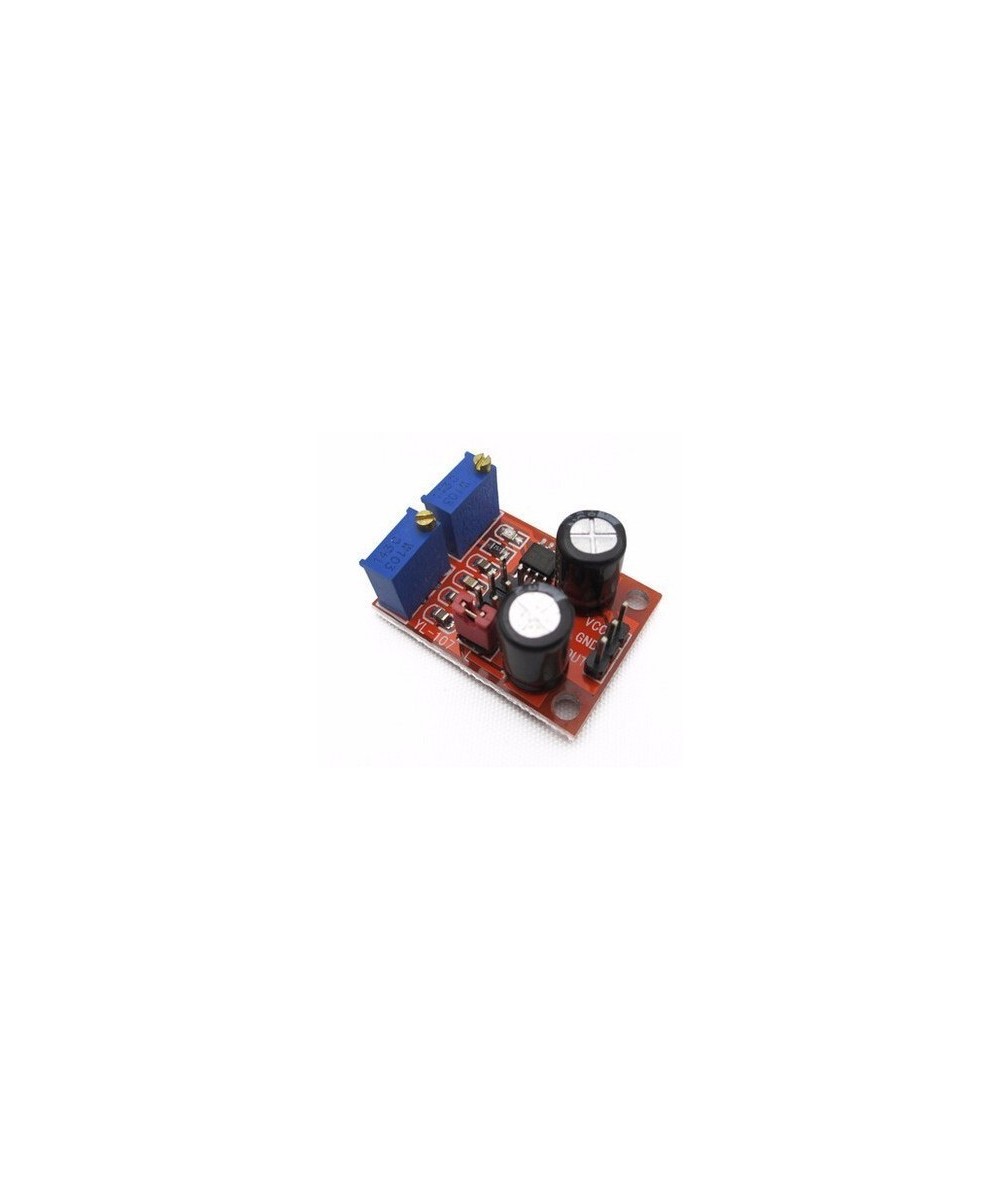

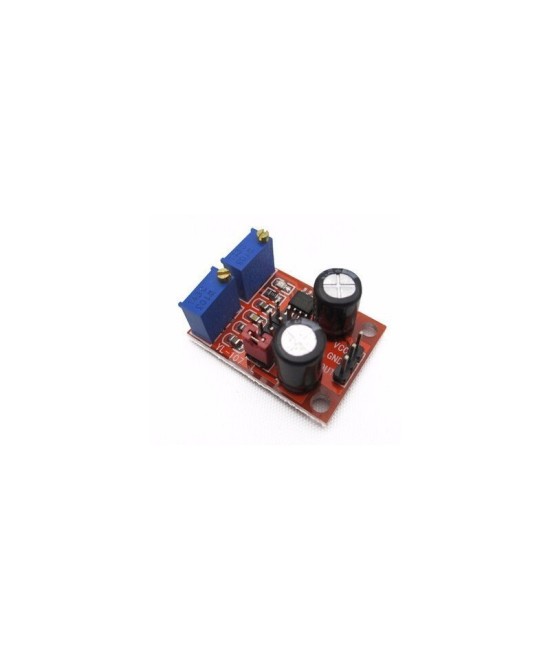

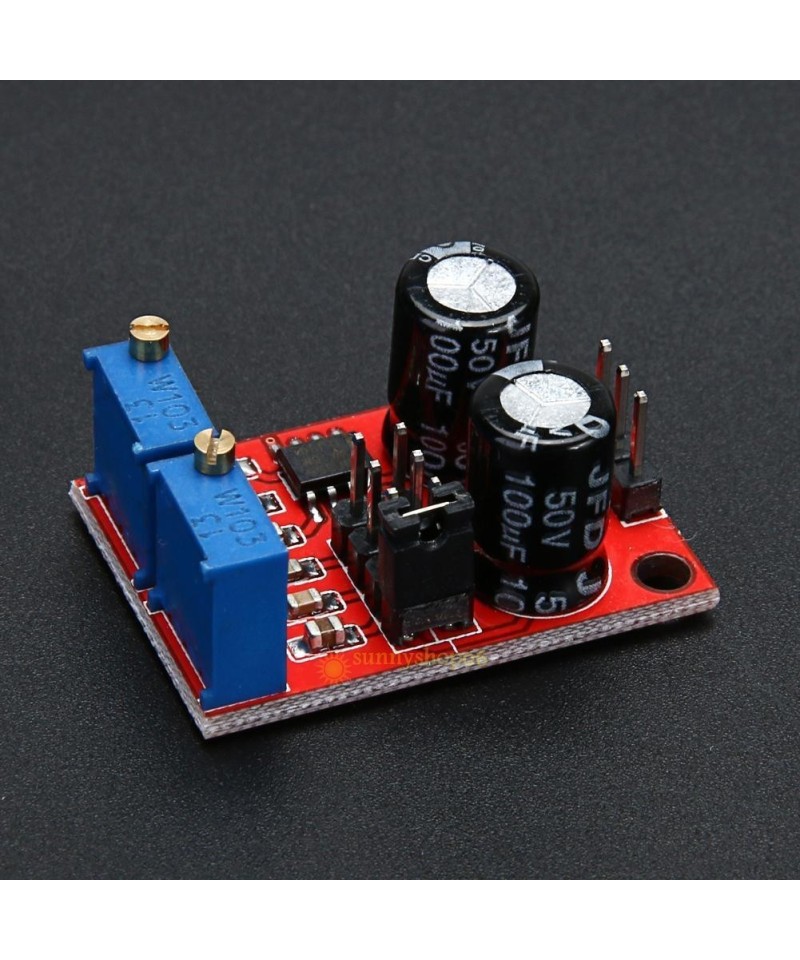

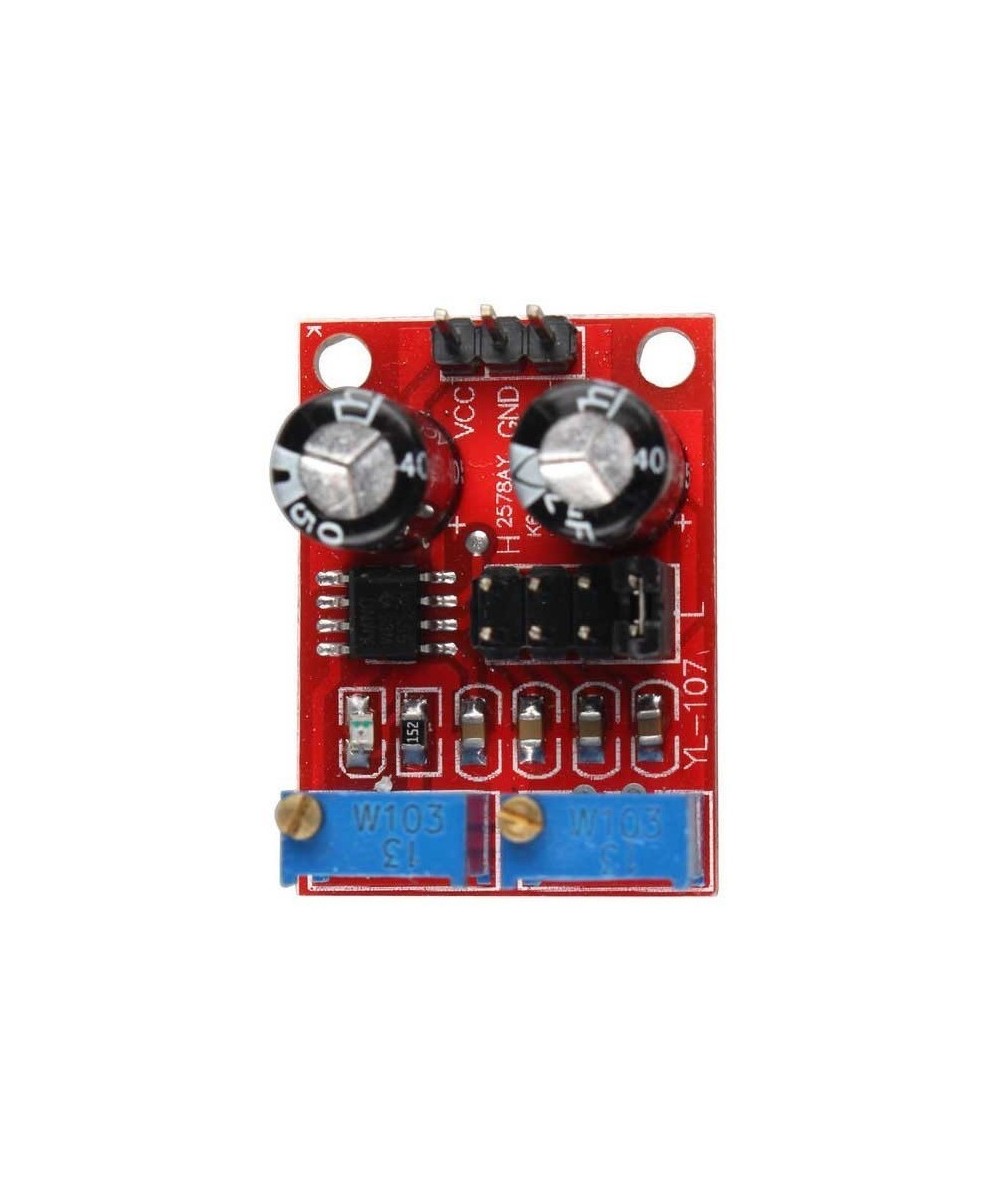

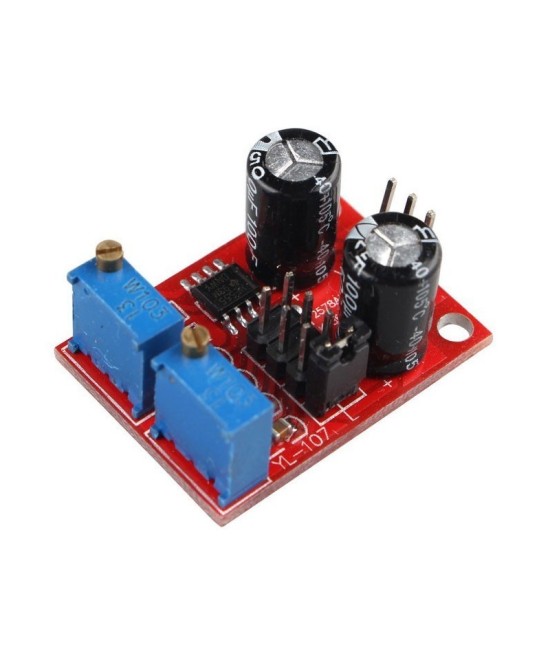

Generador de pulsos NE555 rectangular / cuadrada

L160,00
Impuestos incluidos

Generador de señal de onda cuadrada de módulo ajustable de ciclo de servicio de frecuencia de pulso NE555

L160,00
Impuestos incluidos
Cantidad
Add to Wishlist
Add to Compare

caracteristicas:

Tamaño: 31mm * 22mm;
Chip principal: NE555;
Voltaje de entrada: 5V-15VDC. cuando la fuente de alimentación es de 5V, la corriente de salida puede ser de 15MA aproximadamente; cuando la fuente de alimentación de 12V, la corriente de salida puede ser de 35MA aproximadamente;
Corriente de entrada:> = 100MA
Amplitud de salida: 4.2V V-PP a 11.4V V-PP. (Voltaje de entrada diferente, la amplitud de salida será diferente)
Corriente de salida máxima:> = 15MA (fuente de alimentación de 5V, V-PP mayor que 50%),> = 35MA (fuente de alimentación de 12V, V-PP mayor que 50%)
Salida con indicación LED (nivel bajo, el LED se enciende; nivel alto, el LED se apaga; baja frecuencia, el LED parpadea);

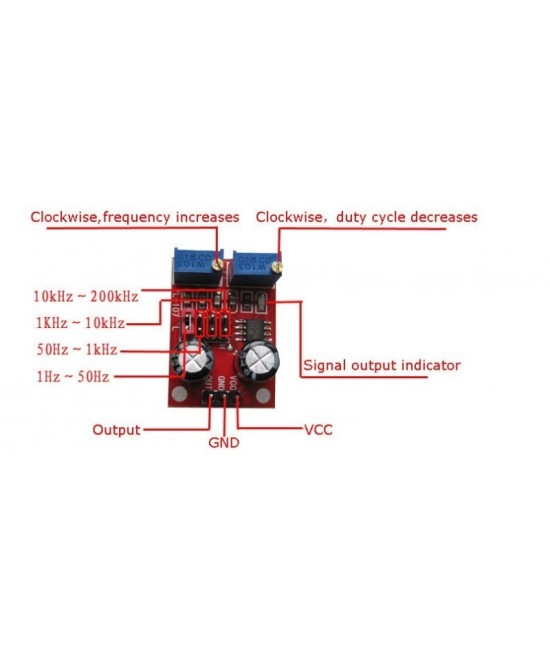

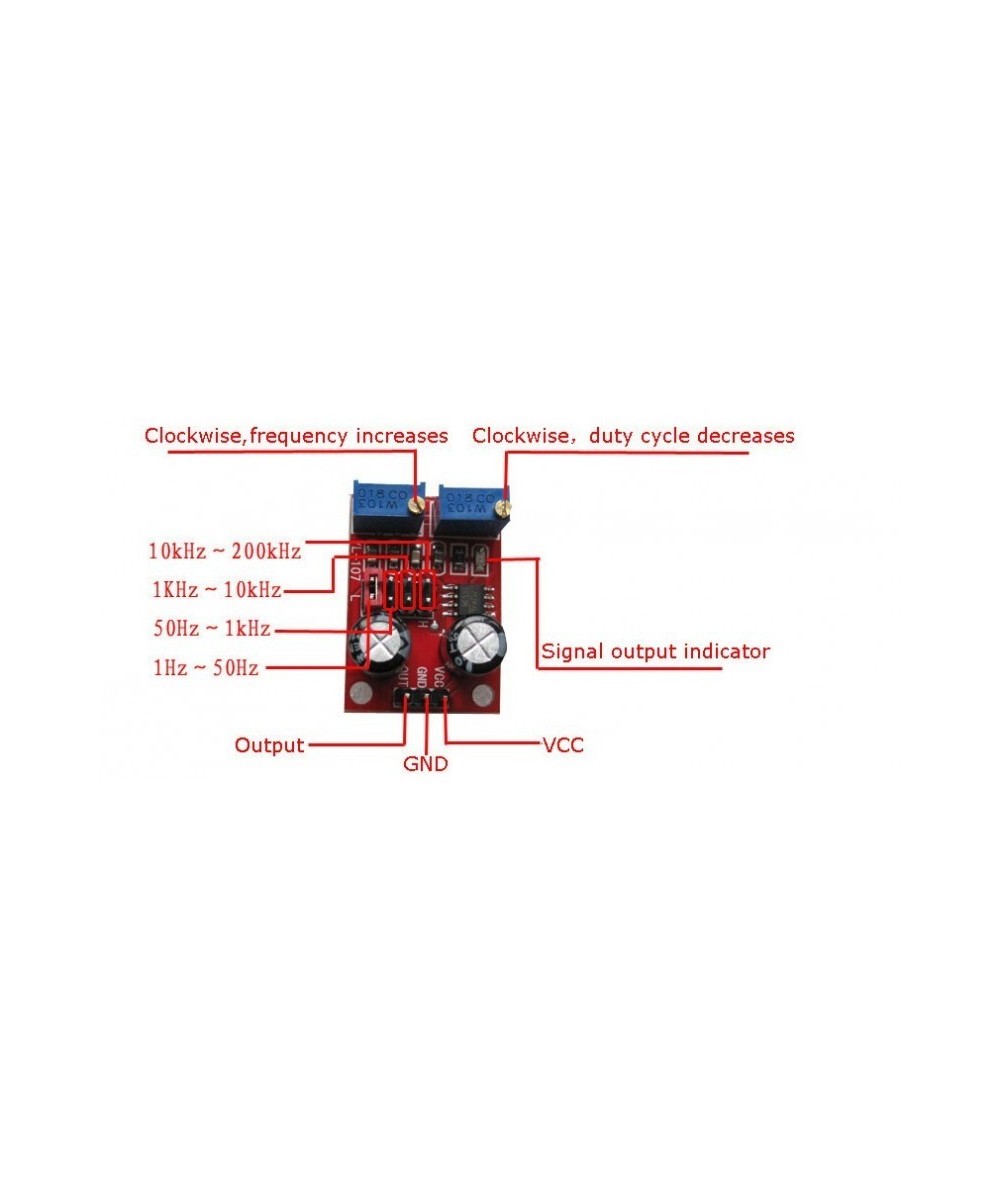

El rango de frecuencia de salida es seleccionable:
Archivo LF: 1Hz ~ 50Hz
Archivo IF: 50Hz ~ 1kHz
Archivo de alta frecuencia: 1KHz ~ 10kHz
Archivo HF: 10kHz ~ 200kHz
El ciclo de trabajo de salida puede ajustarse; el ciclo de trabajo y la frecuencia no se pueden ajustar por separado; el ajuste del ciclo de trabajo cambiará la frecuencia;


La frecuencia de salida es ajustable:

Período T = 0.7 (RA +2 RB) C
RA, RB es 0-10K ajustable;
Perfil bajo cuando C = 0.001UF;
SI se detiene C = 0.1UF;
Archivo de alta frecuencia C = 1UF;
HF se detiene C = 100UF;


aplicaciones:

Como generador de señal de onda cuadrada, genera una señal de onda cuadrada utilizada para el desarrollo experimental.
Se utiliza para impulsar un motor paso a paso para generar una señal de unidad de onda cuadrada.
Generar pulsos ajustables para MCU.
Generar pulsos ajustables, para controlar los circuitos asociados.

Contenido:

1 x Generador de pulsos 555 rectangular/cuadrada
