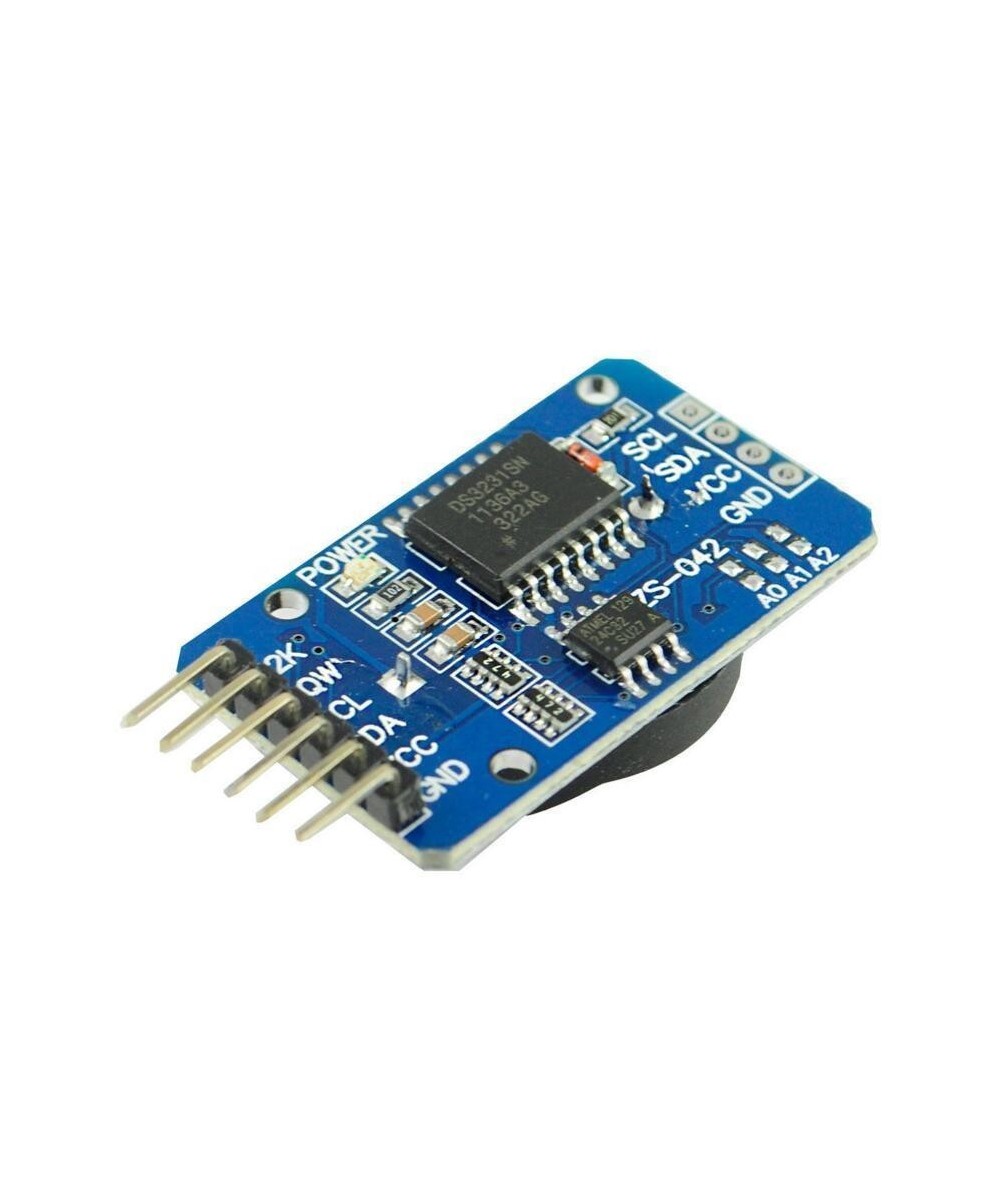

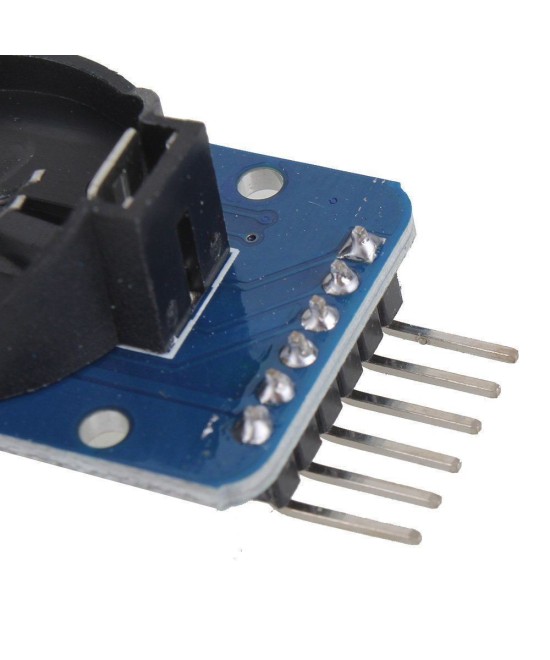

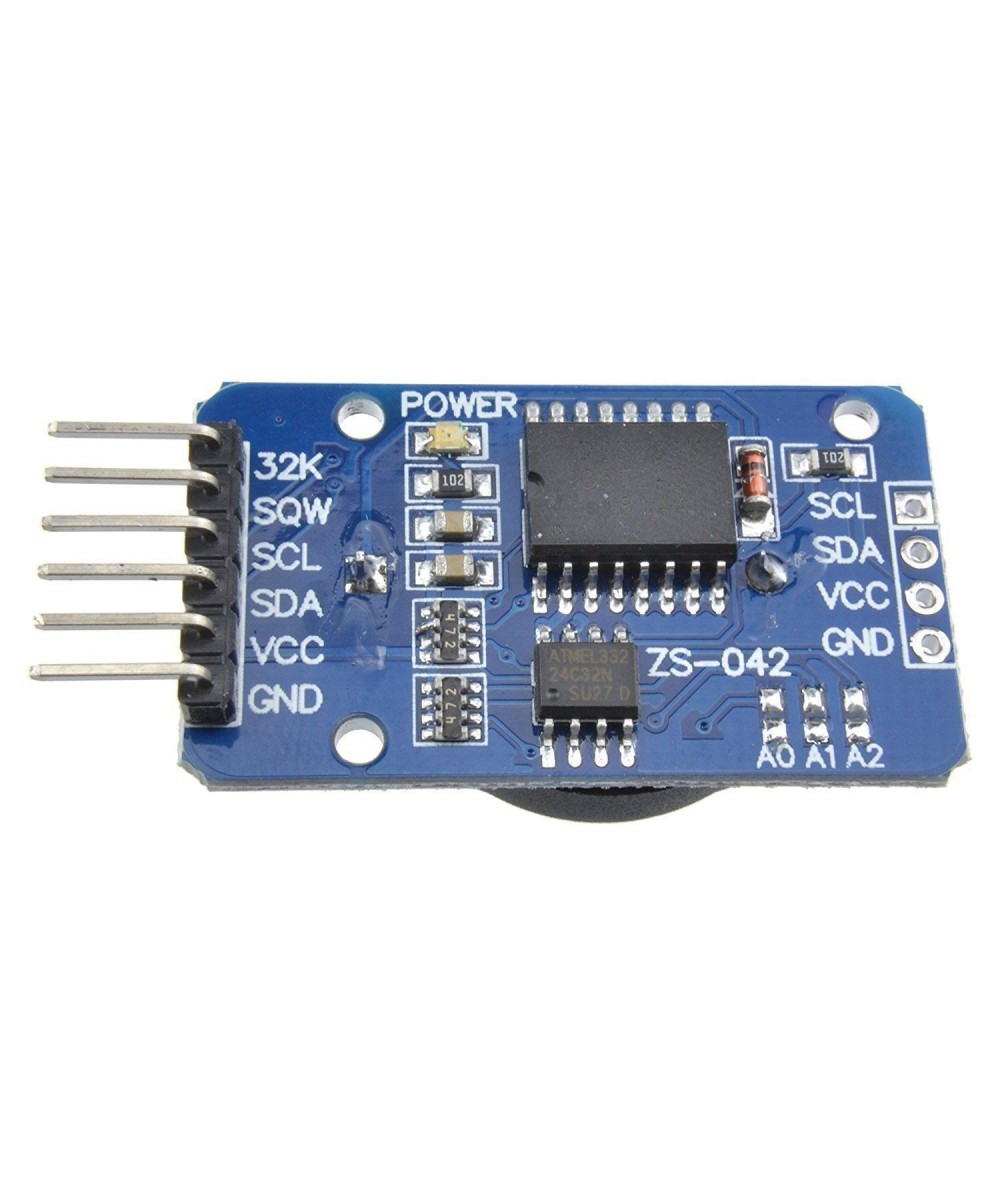

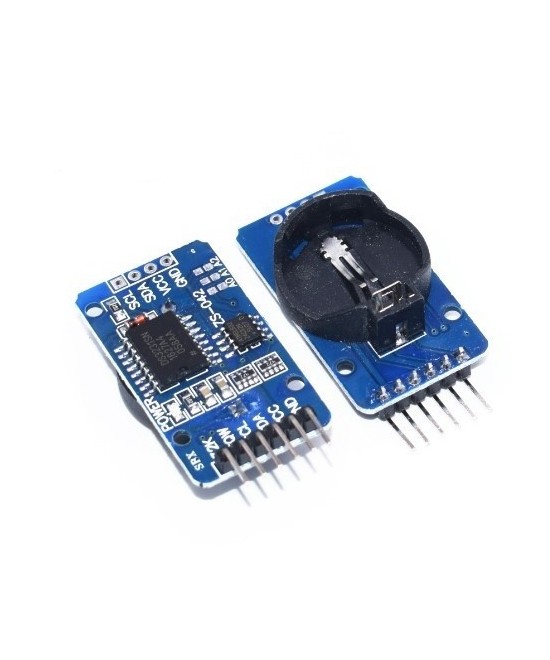

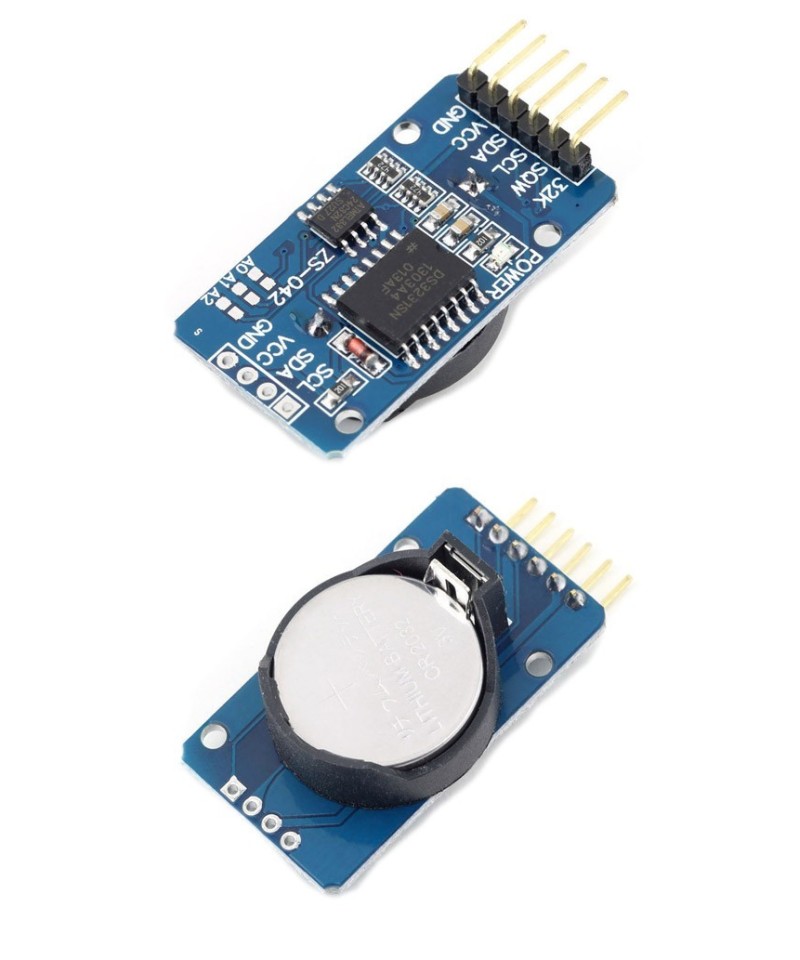

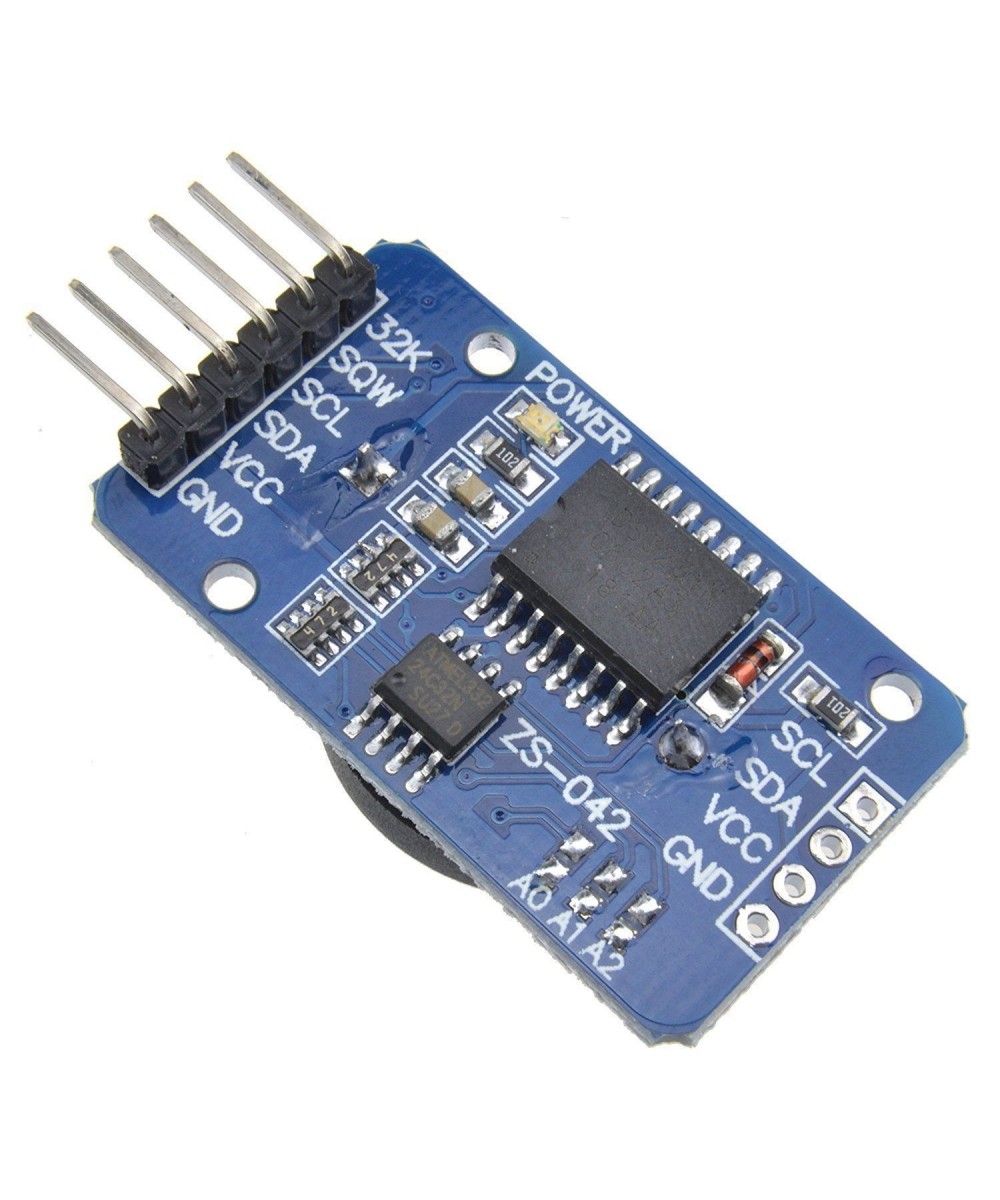

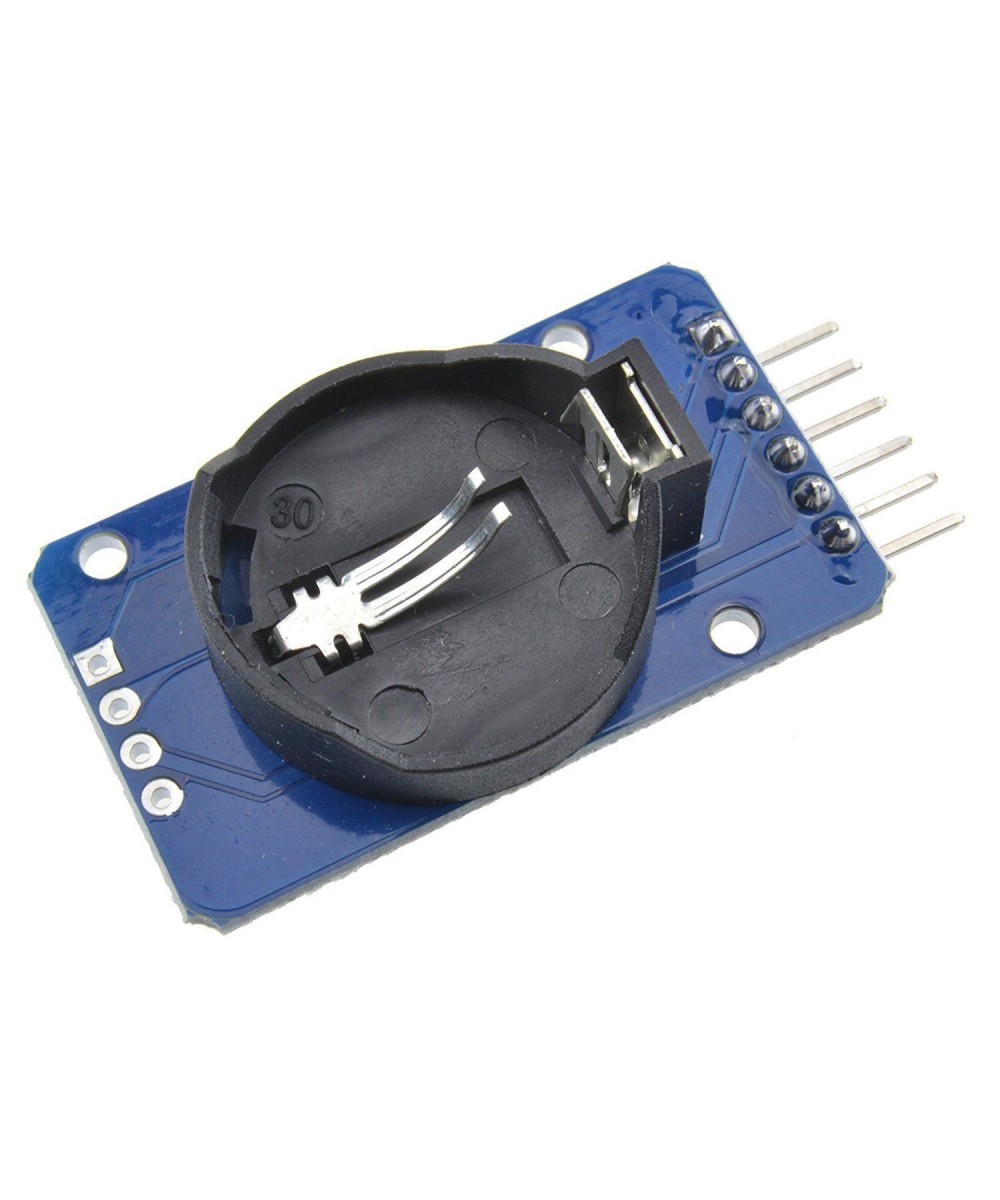

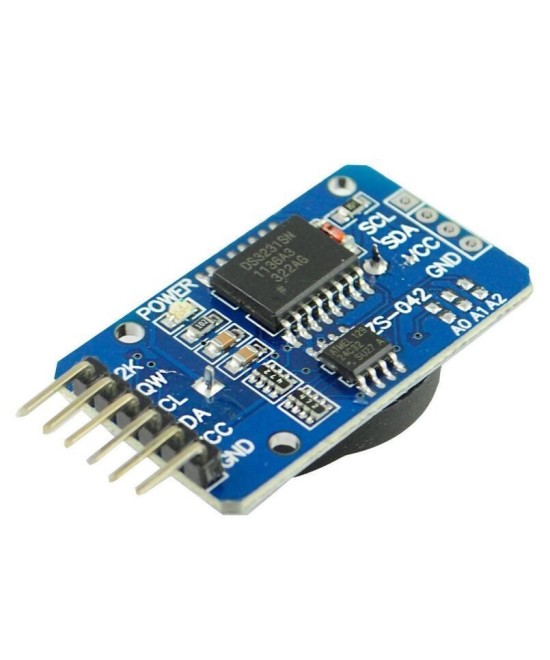

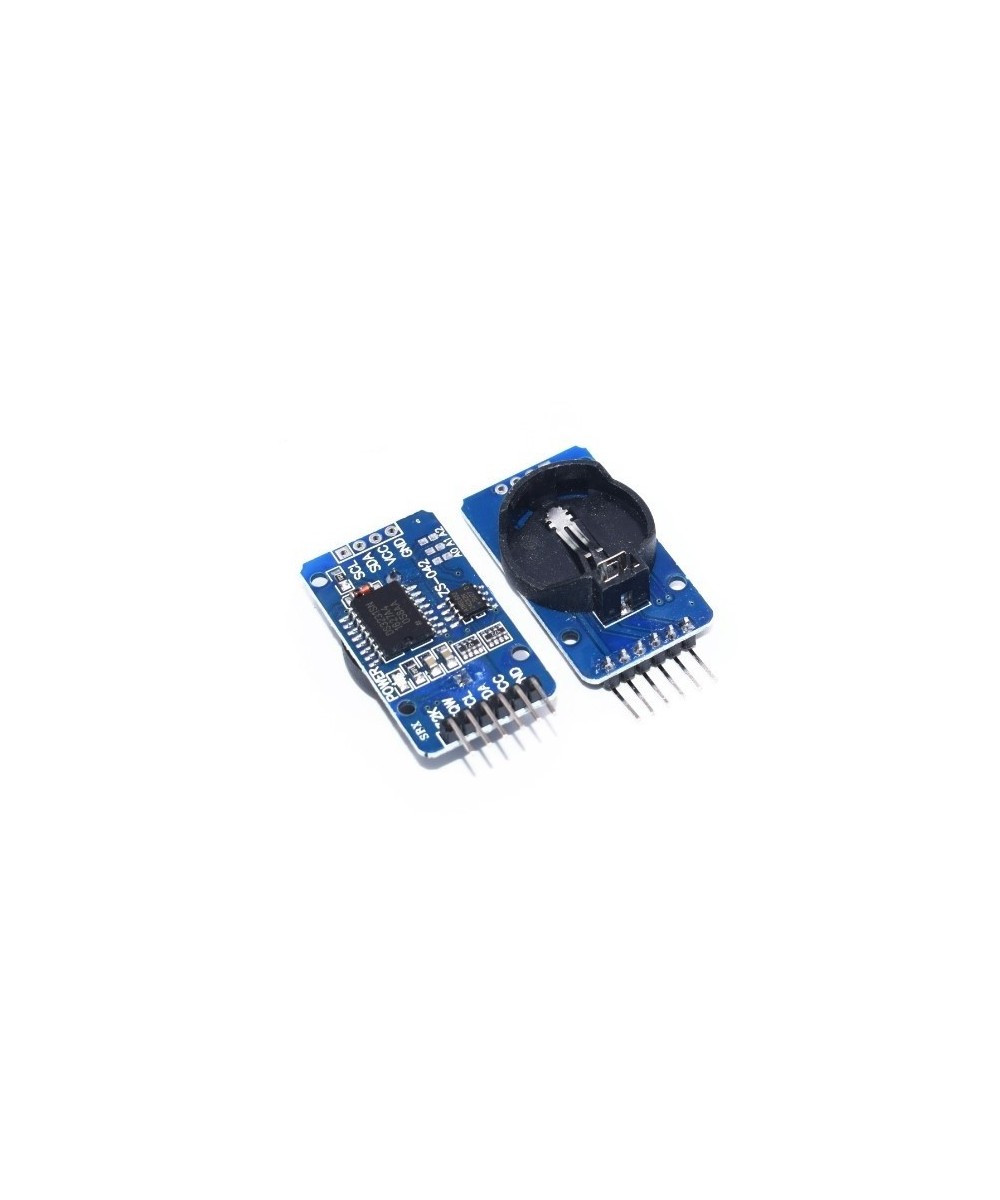

Modulo de reloj tiempo real DS3231 mas batería

Descripcion:

Los RTC (Real Time Clock) o reloj en Tiempo Real son la solución ideal cuando necesitamos integrar mediciones de tiempo a nuestros proyectos. Los RTC son de muy bajo consumo por lo que pueden ser alimentados por baterías y de esa forma no perder la sincronización. Si bien los microcontroladores poseen contadores internos, estos no son tan exactos como un RTC dedicado.

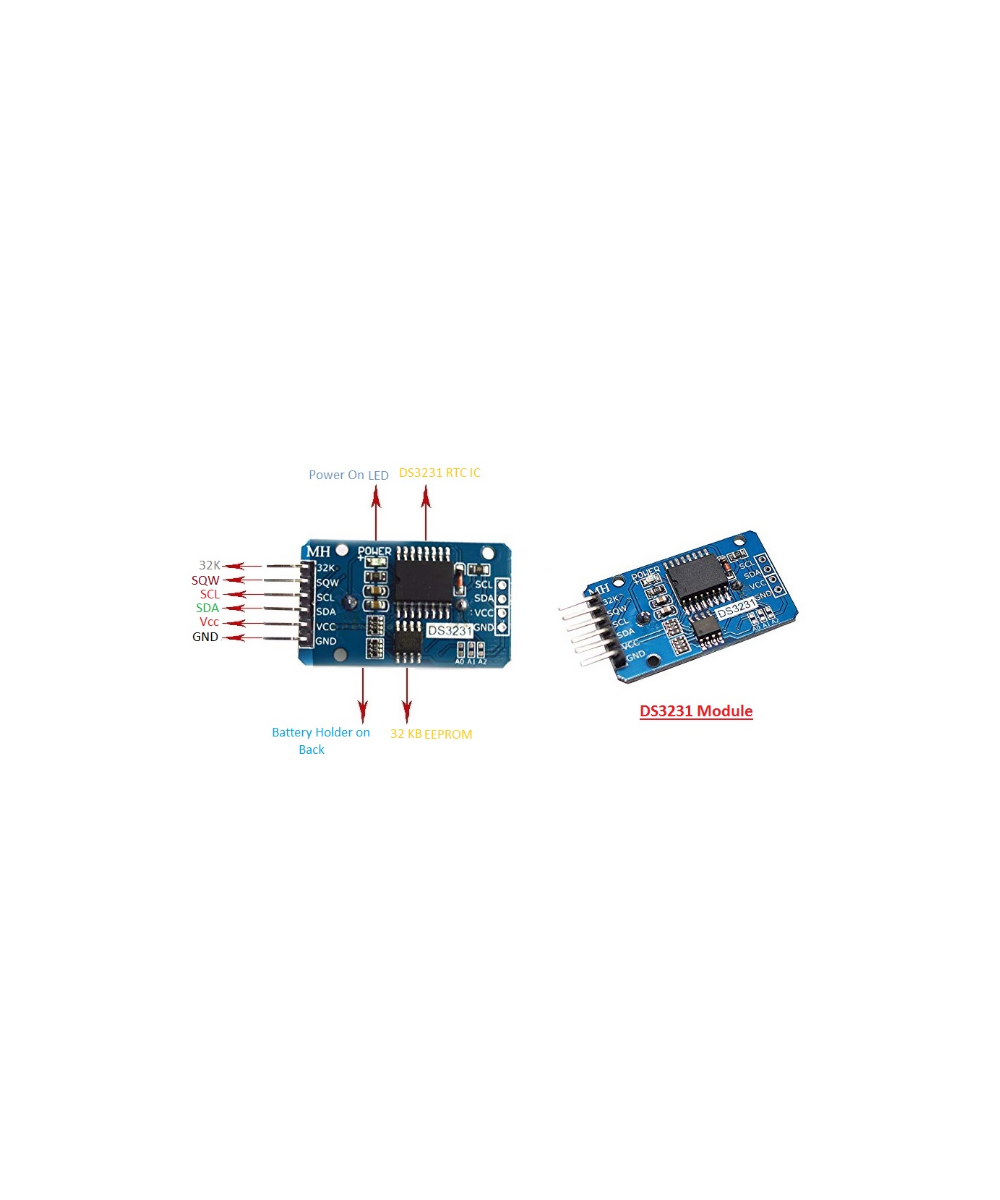

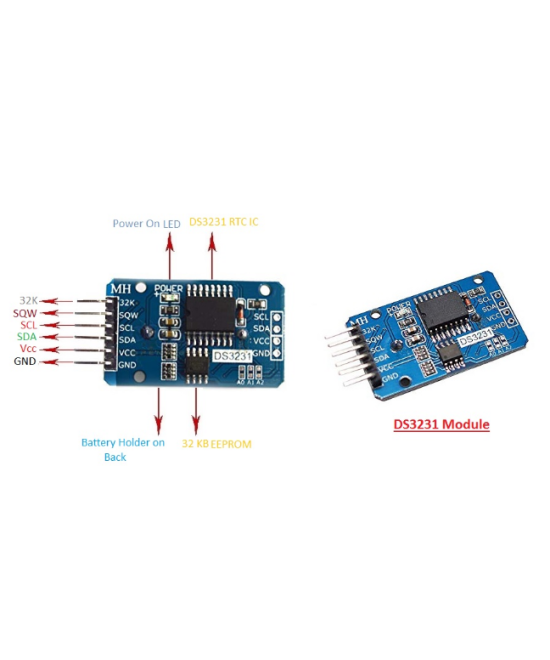

El módulo está basado en el RTC DS3231 de MAXIM y la EEPROM AT24C32 de ATMEL. Ambos circuitos integrados comparten el mismo bus comunicación con el Protocolo I2C. El RTC DS3231 es la evolución del clásico RTC DS1307. La  principal diferencia con el DS1307; es el oscilador interno compensado por temperatura, lo que hace que su precisión sea muy alta. La memoria EEPROM AT24C32 permite almacenar 32Kbits (4K Bytes) de datos de manera permanente.

Caracteristicas:

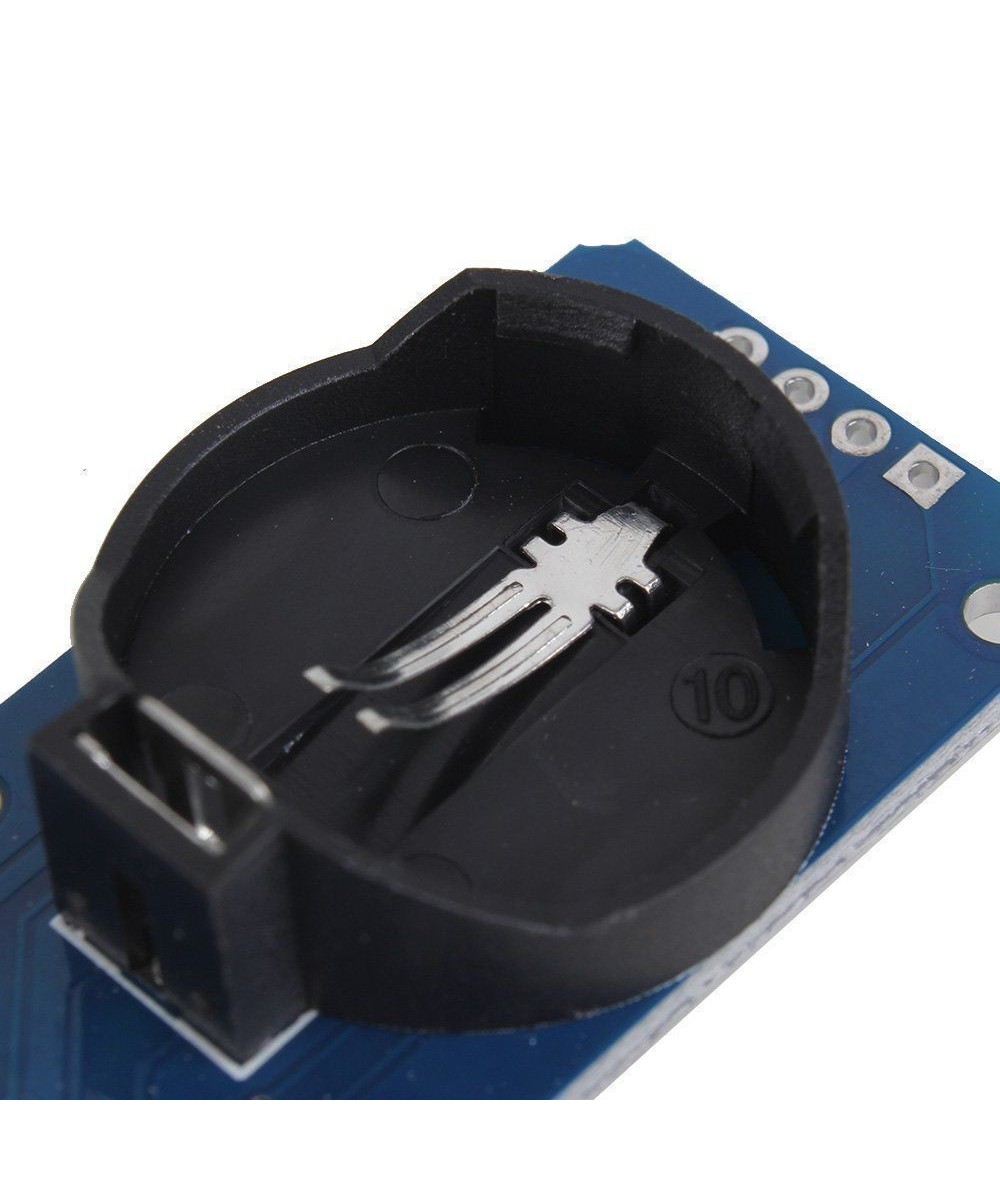

El dispositivo incorpora una entrada de la batería, desconecte la fuente de alimentación principal y mantiene cronometraje preciso.

oscilador integrado de mejorar la precisión a largo plazo del dispositivo y reduce el número de componentes de la línea de producción.

El DS3231 está disponible en rangos de temperaturas comerciales e industriales, utilizando un 300mil 16 pines SO paquete.

RTC mantiene segundos, minutos, horas, día, fecha, mes y año información. Menos de 31 días del mes, la fecha de finalización se ajustarán automáticamente, incluyendo correcciones para los años bisiestos.

El reloj funciona tanto en las 24 horas o banda / AM / PM indicación del formato de 12 horas. Proporciona dos reloj de alarma configurable y un calendario se puede ajustar a una salida de onda cuadrada.

Dirección y los datos se transfieren en serie a través de un bus bidireccional I2C.

Una compensación de temperatura de precisión de referencia de voltaje y el circuito comparador controla el estado de VCC para detectar fallas de energía, proporcionar una salida de reset, y si es necesario, cambia automáticamente a la fuente de alimentación de reserva.

Además, / pin RST se vigila como la generación de reinicio de forma manual. Ahorro de tiempo y de alta precisión Además, DS3231 también tiene algunas otras características que amplían el sistema host de características adicionales y una gama de opciones.

El dispositivo integra un sensor digital de la temperatura muy preciso, a través de la interfaz I2C * para acceder a él (como el mismo tiempo).

Esta precisión del sensor de temperatura es de + - 3 grados C. circuito de control de la red en el chip puede detectar automáticamente y gestionar la alimentación principal y de reserva (es decir, la batería de bajo voltaje) para cambiar entre la fuente de alimentación.

Si el fallo de alimentación principal, el dispositivo puede continuar proporcionando tiempo y precisa de la temperatura, el rendimiento no se ve afectado. Cuando la principal potencia re-alimentación o el valor de tensión vuelva a hallarse dentro de los límites aceptables, la función de reinicio en el chip se pueden utilizar para reiniciar el microprocesador del sistema.

Especificaciónes:
- Tamaño: 38 mm (longitud) * 22mm (W) * 14mm (altura)
- Peso: 8g
- Tensión de funcionamiento: 3.3 - 5 .5 V
- Chipset Reloj de alta precisión chip de reloj DS3231
- Precisión del reloj: 0-40 º. Cel. gama, el 2 ppm precisión, el error fue de aproximadamente 1 minuto
- Calendario reloj despertador con dos
- Salida de onda cuadrada programable
- Los chips de memoria: AT24C32 (capacidad de almacenamiento de 32 K)
- Interfaz de bus IIC, la velocidad máxima de transmisión de 400 KHz (tensión de 5V de trabajo)
- Puede ser en cascada con otro dispositivo CII
- 24C32 direcciones pueden provocar un cortocircuito A0 / A1 / A2 modificar dirección por defecto es 0x57
- Embalaje: solo embalaje antiestático

Contenido:

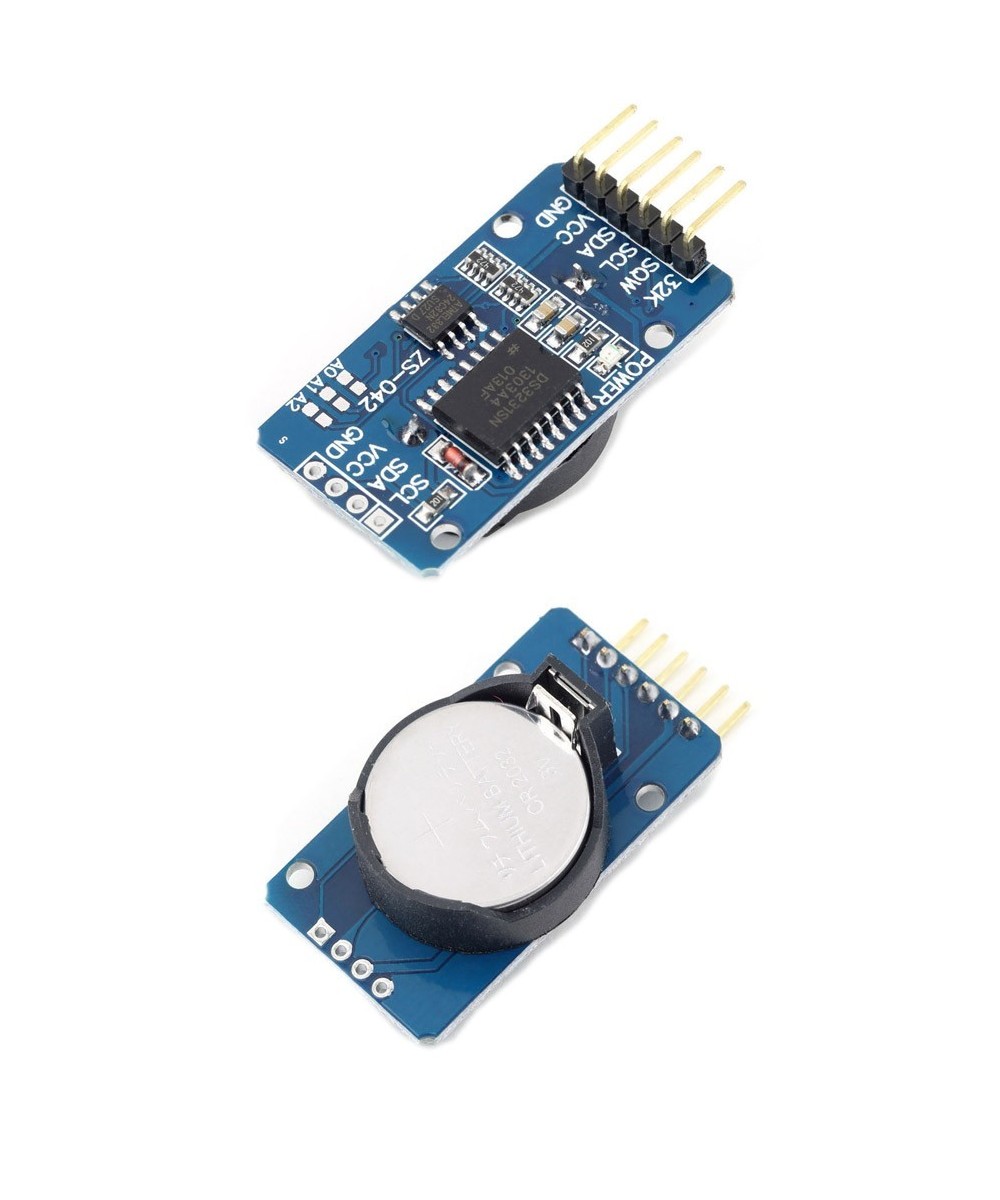

1 x Modulo Reloj Tiempo Real DS3231

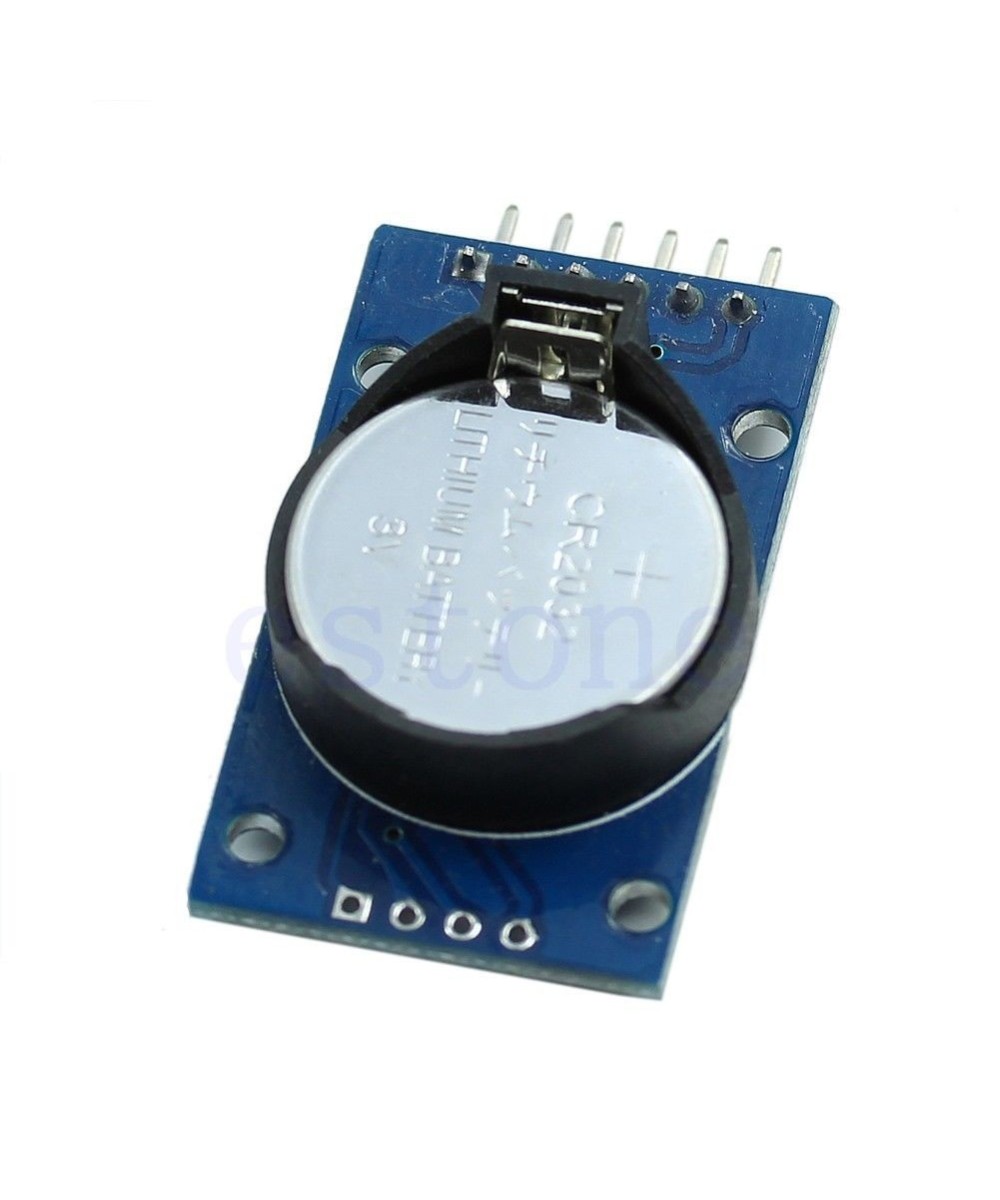

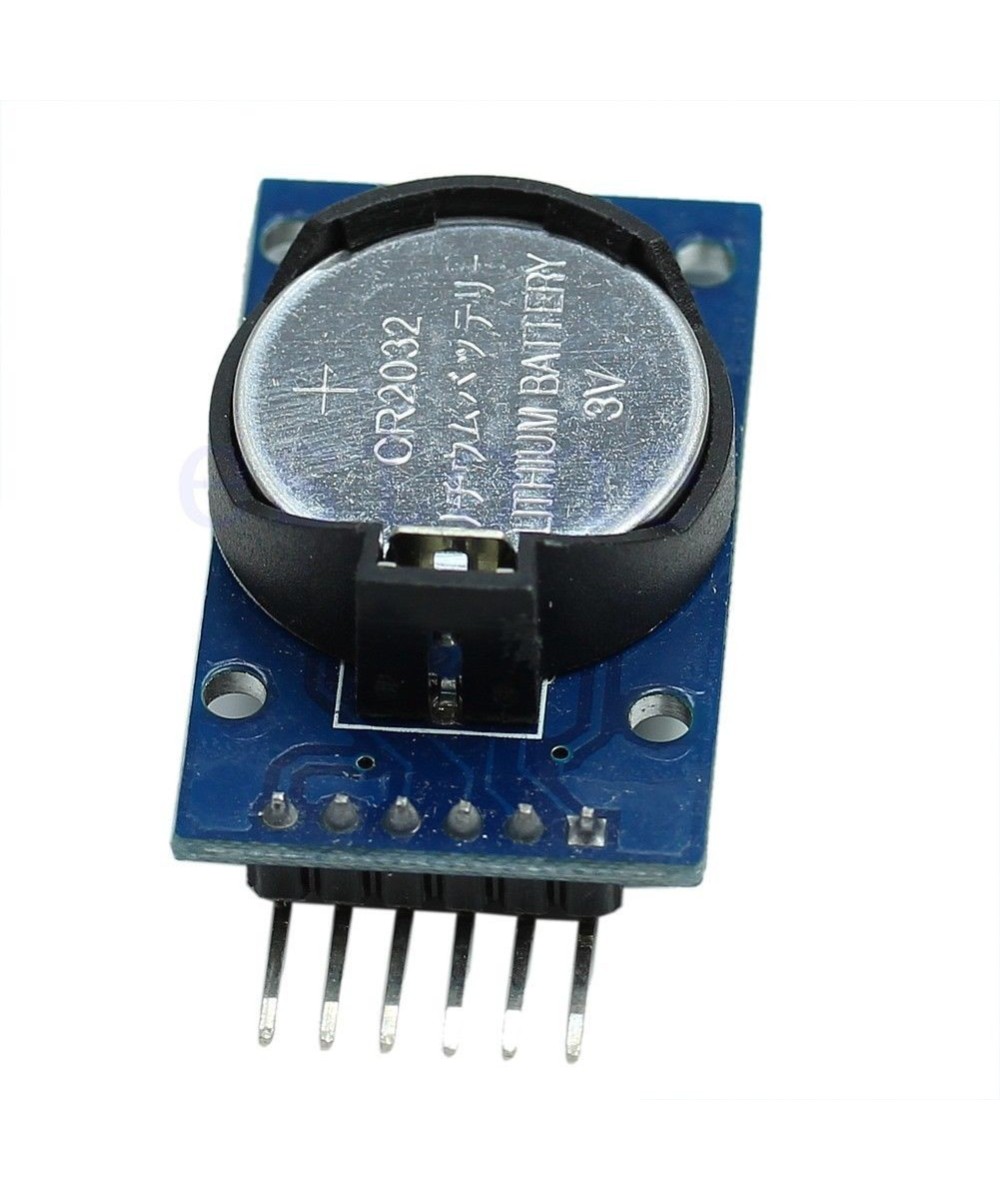

1 x Bateria CR2032
