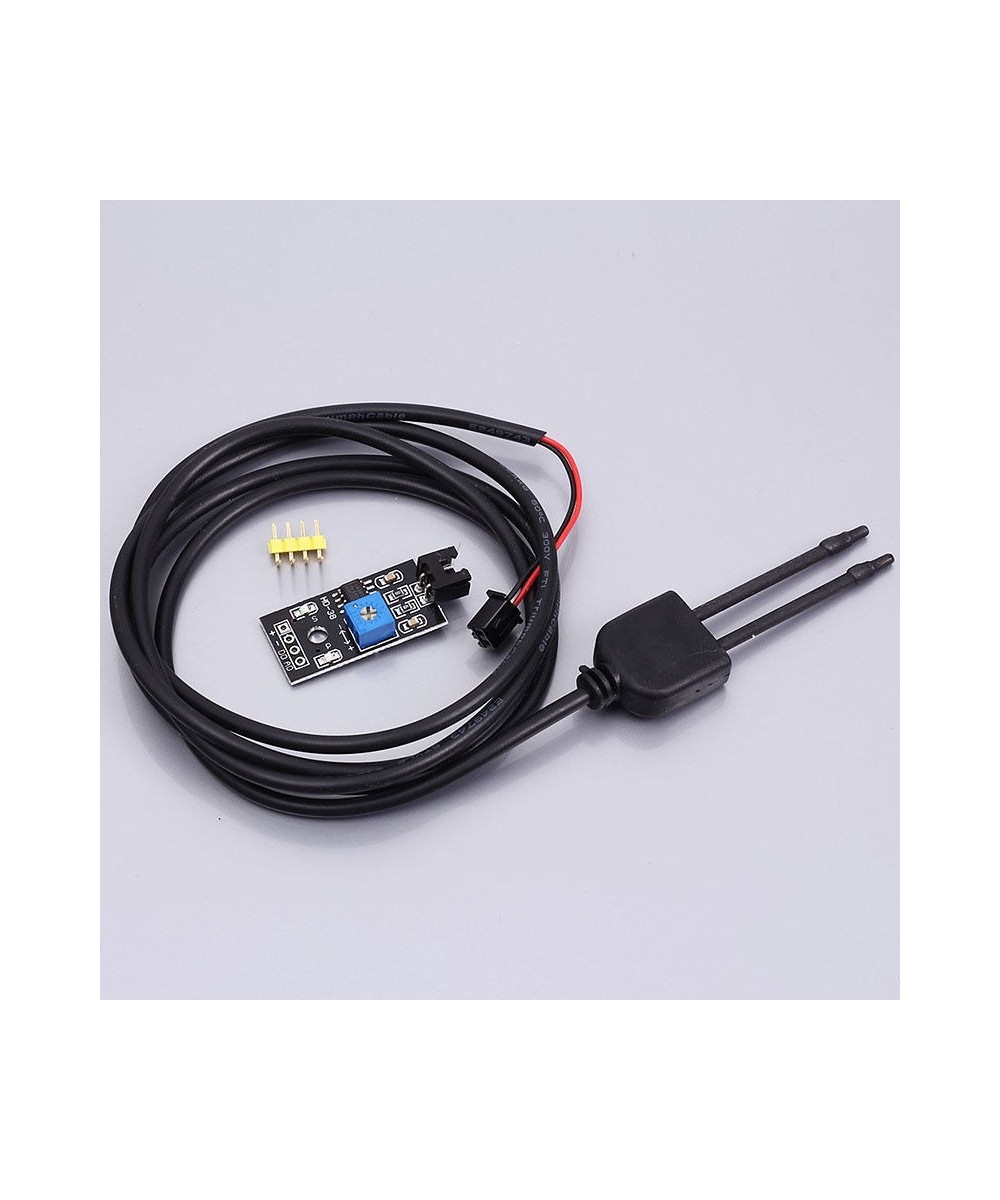

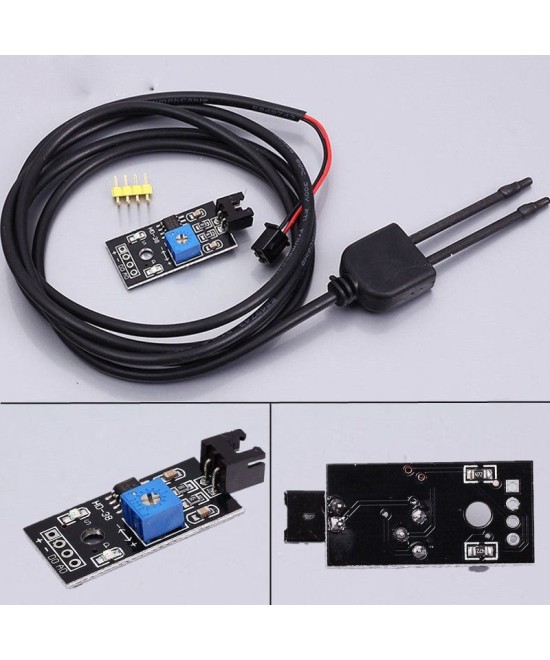

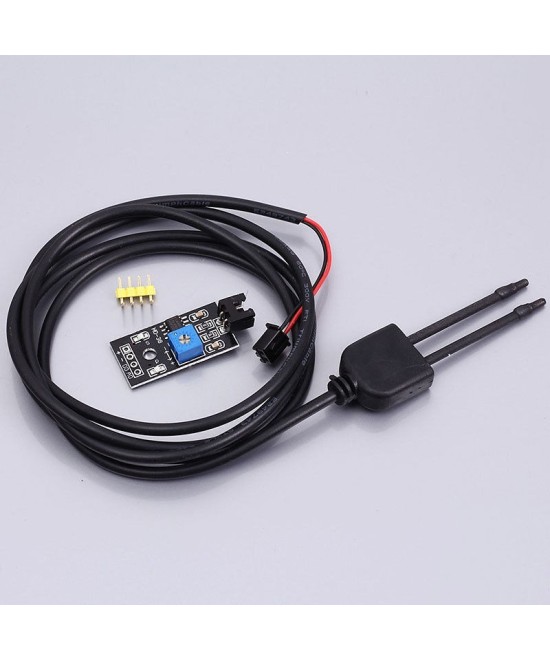

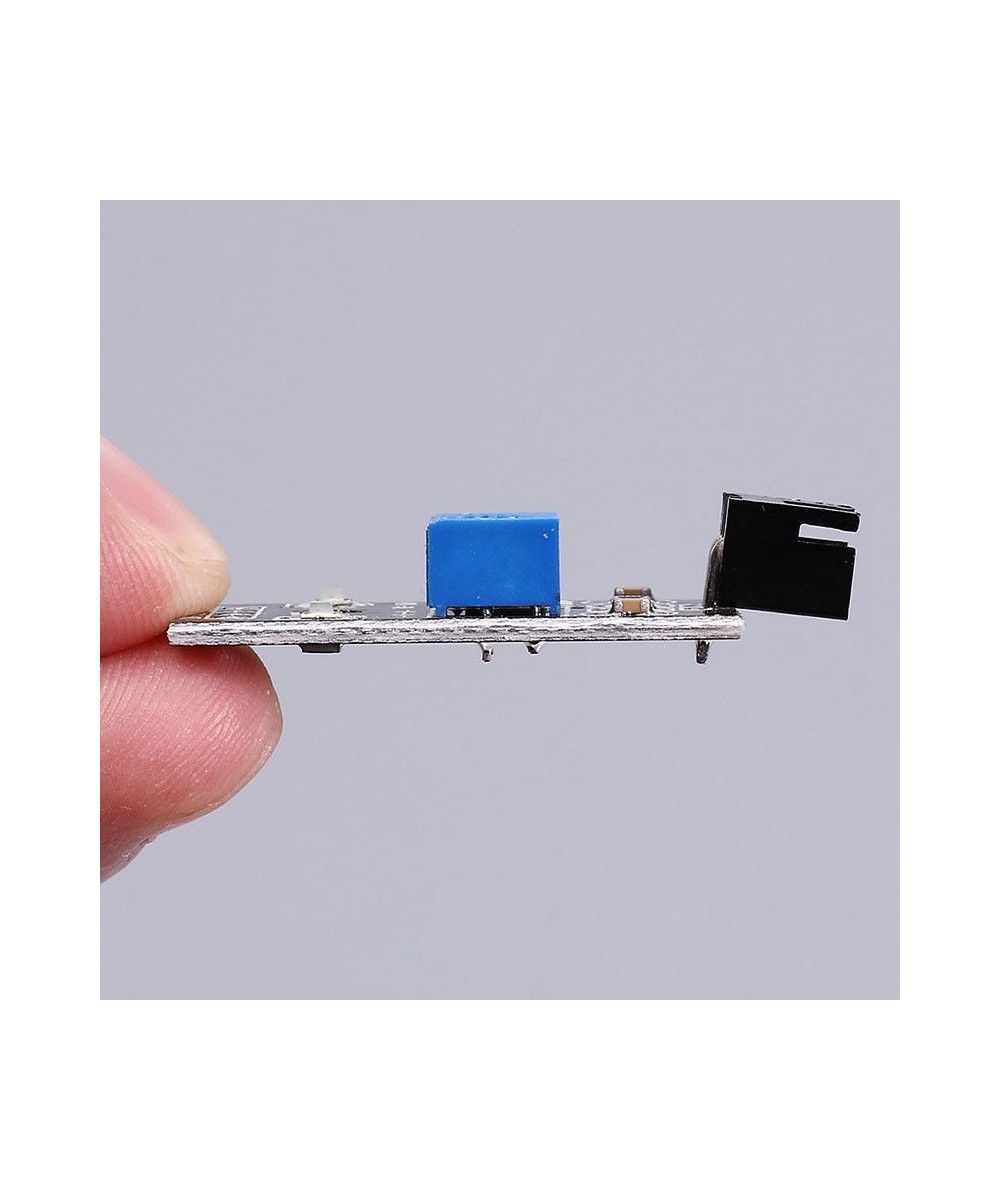

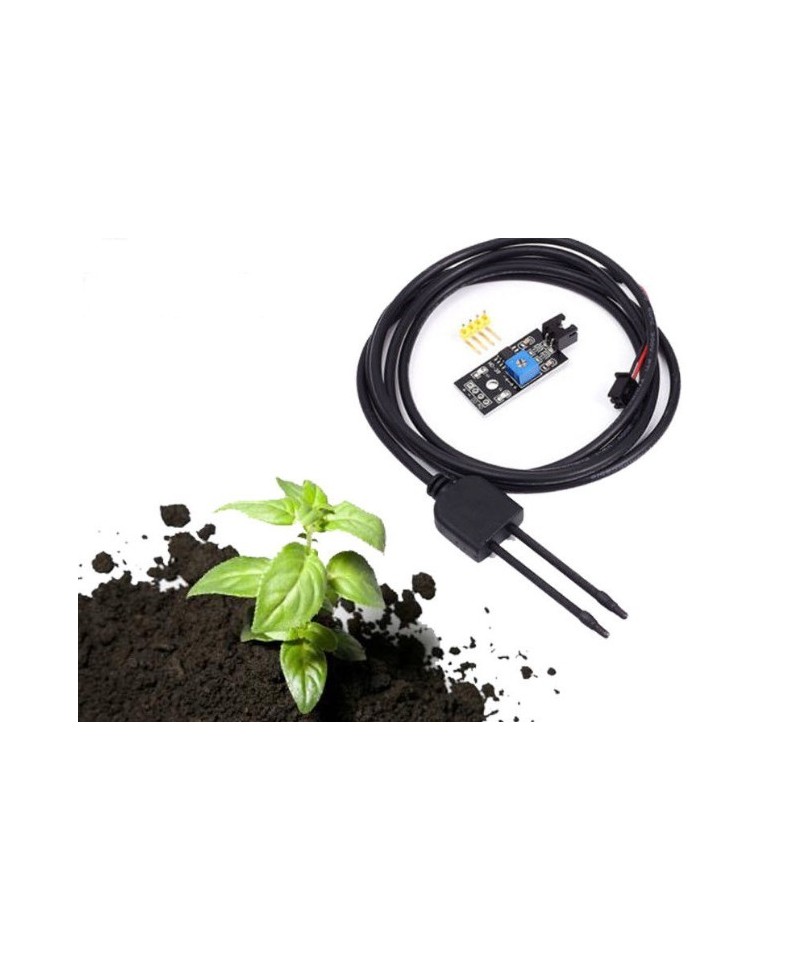

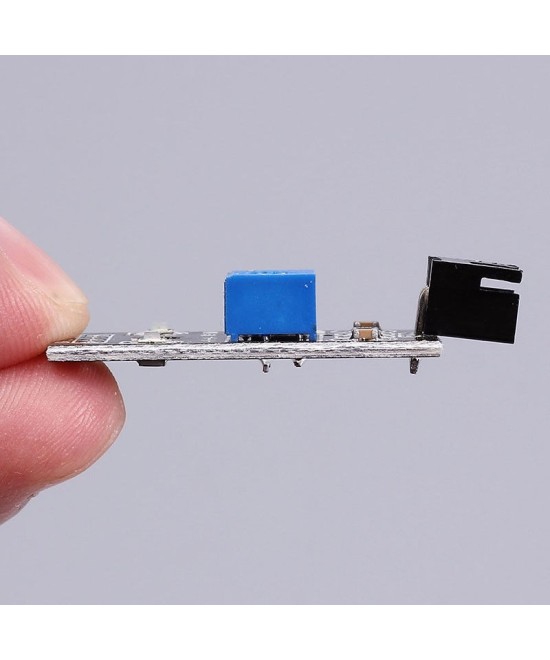

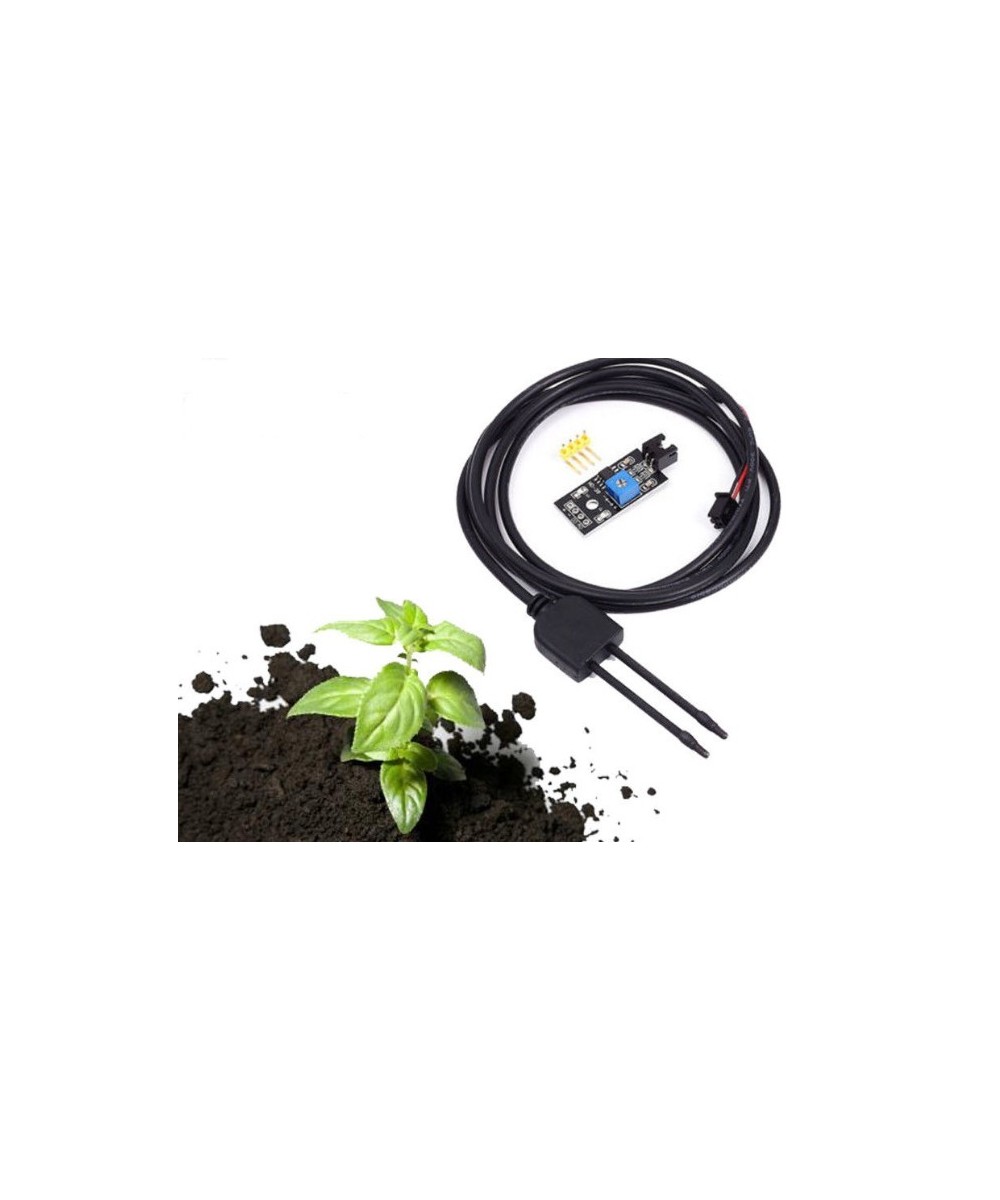

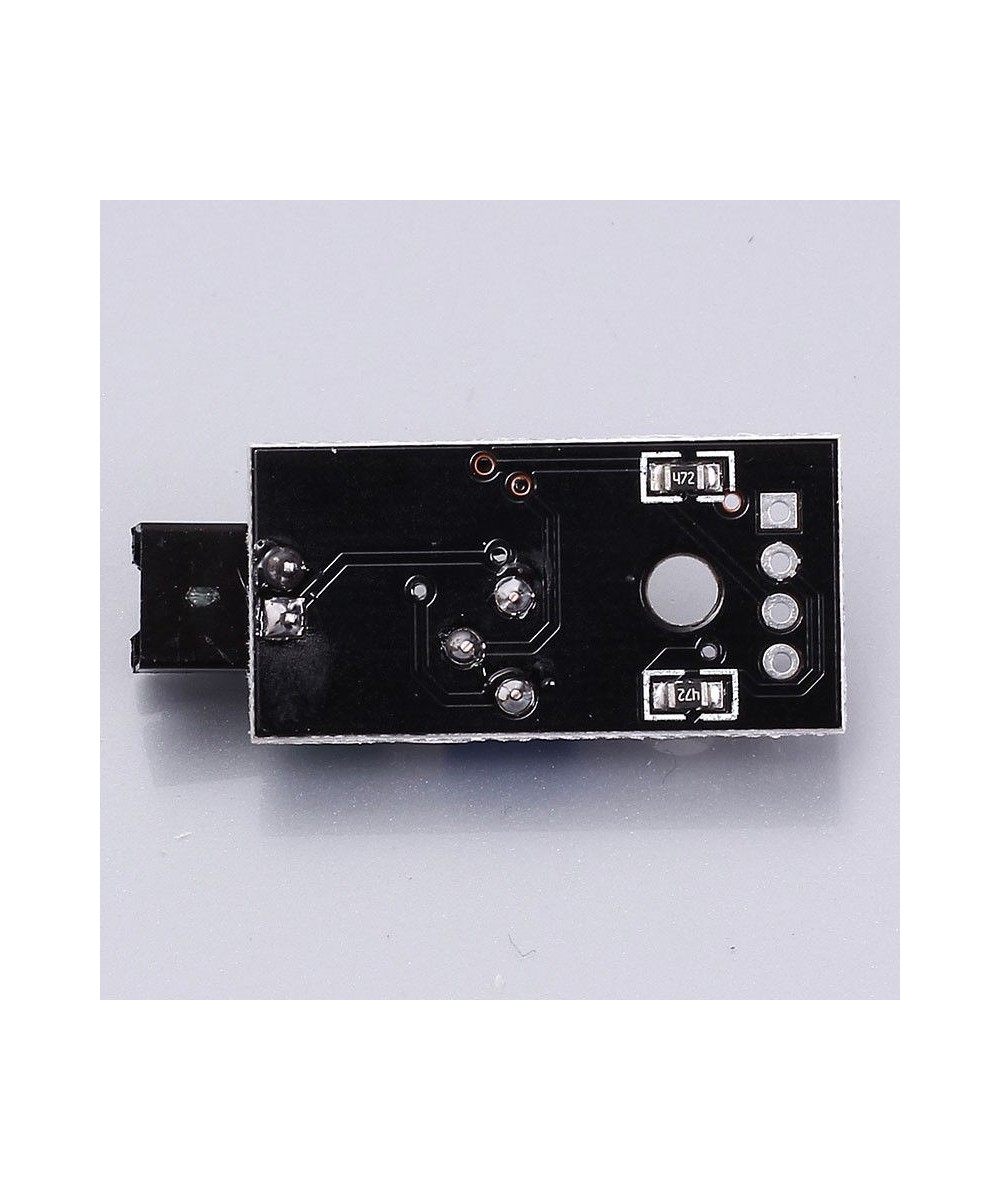

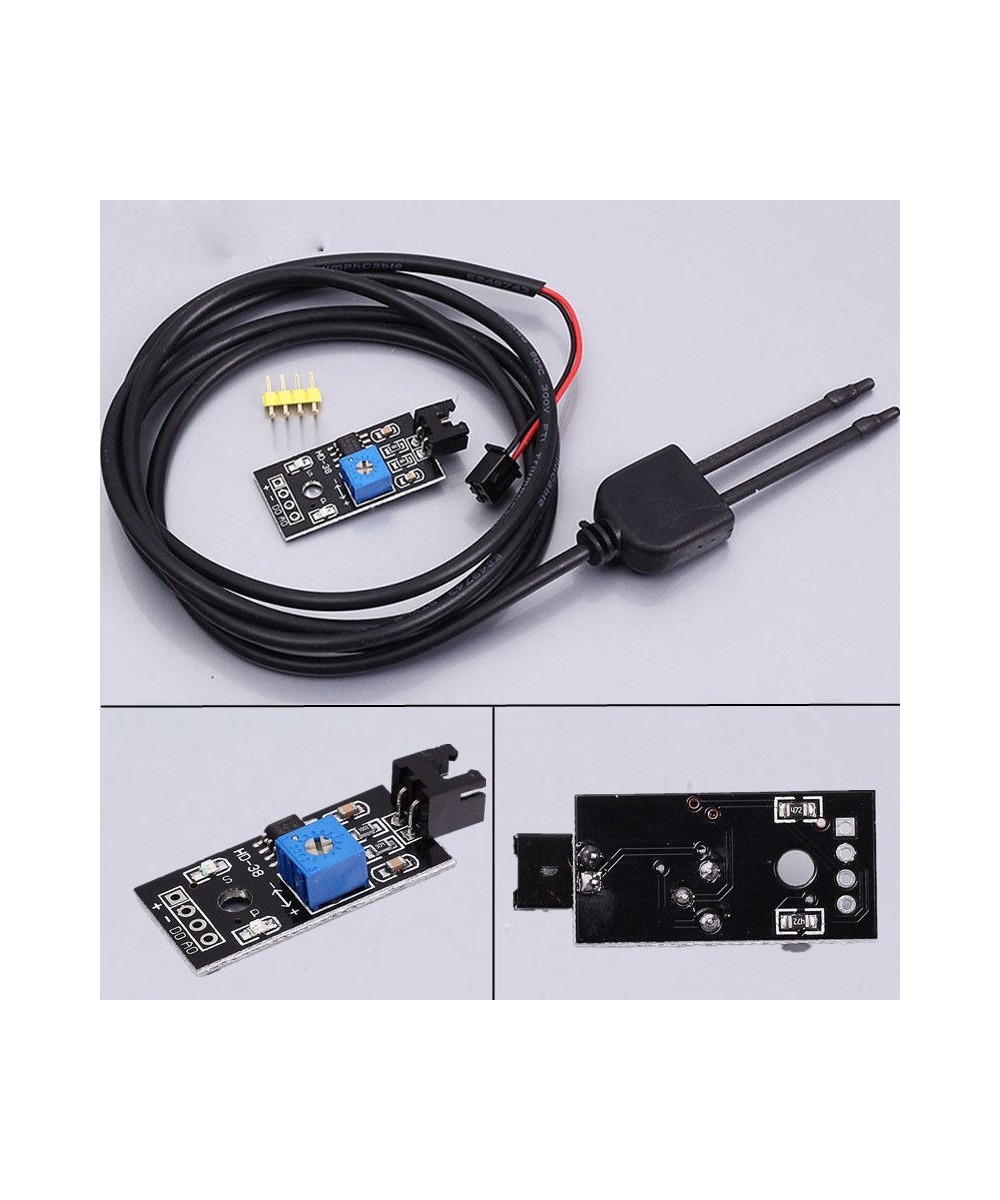

Sensor de humedad del suelo protegido

Caracteristicas:

Nombre: Sensor de humedad del suelo

tamaño: 36 * 15 * 7 mm

voltaje: DC 3.3-12V

Corriente: <20mA; <30mA (salida)

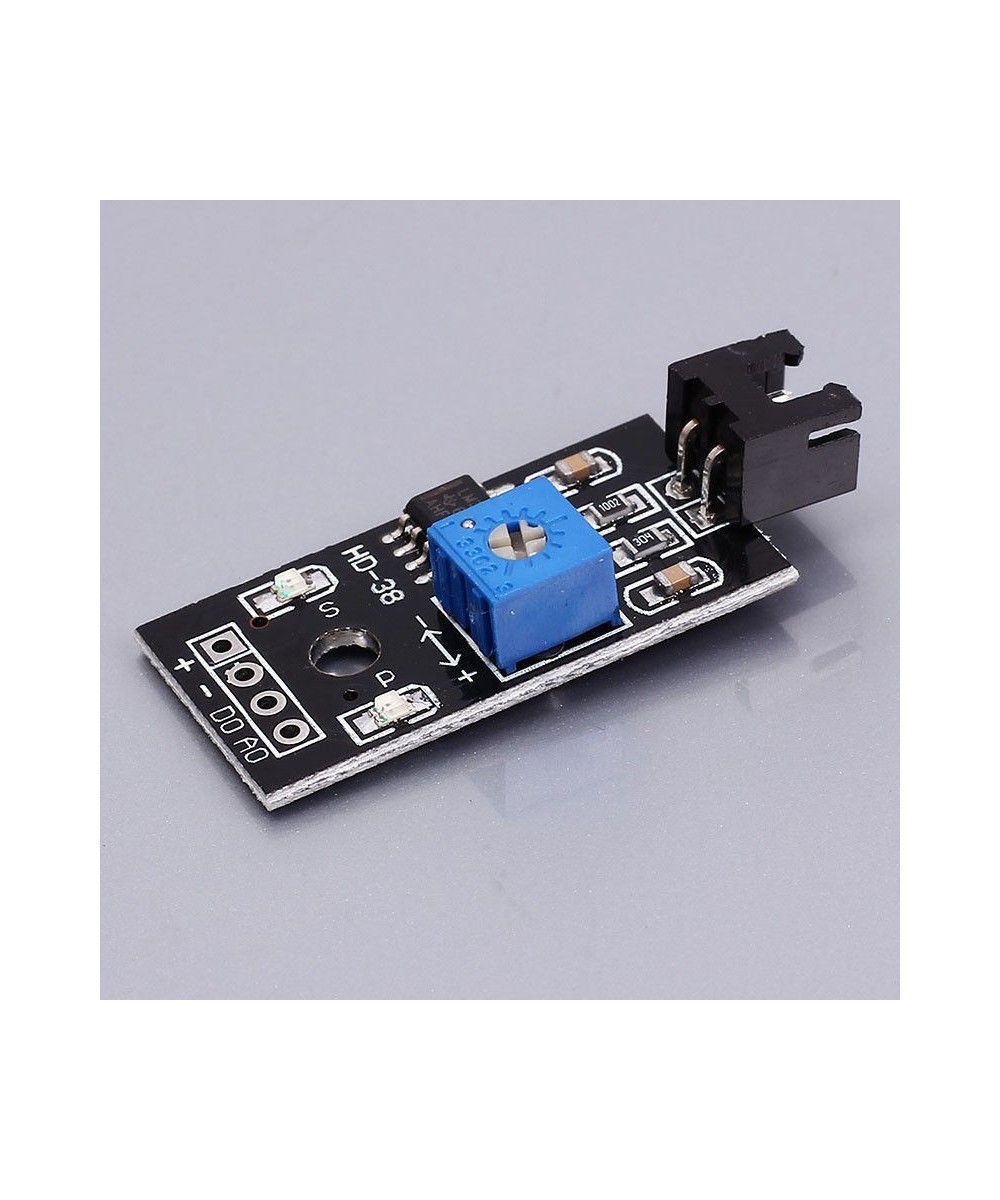

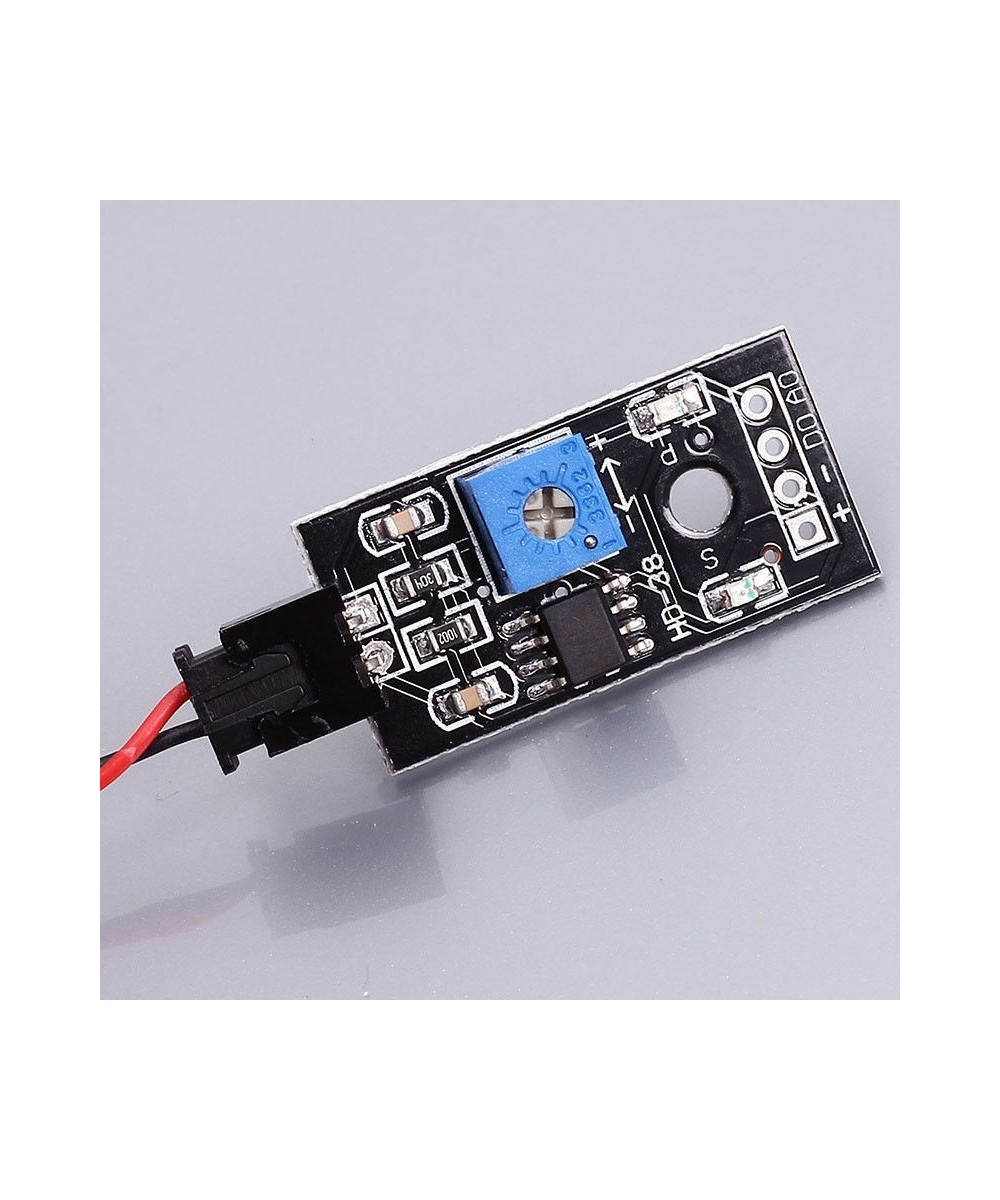

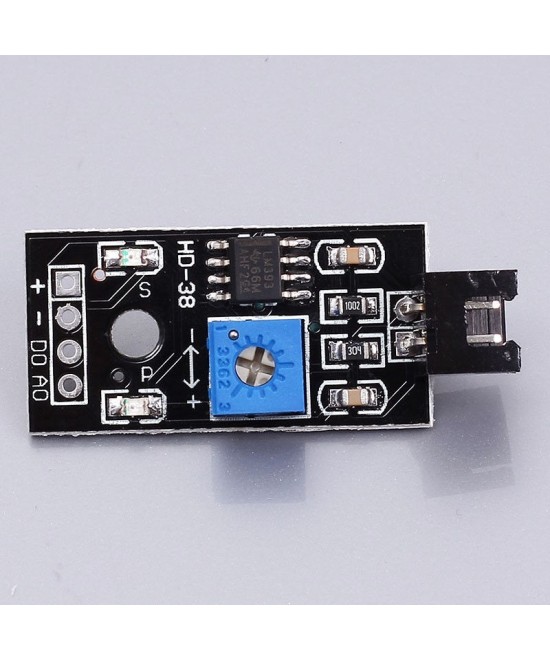

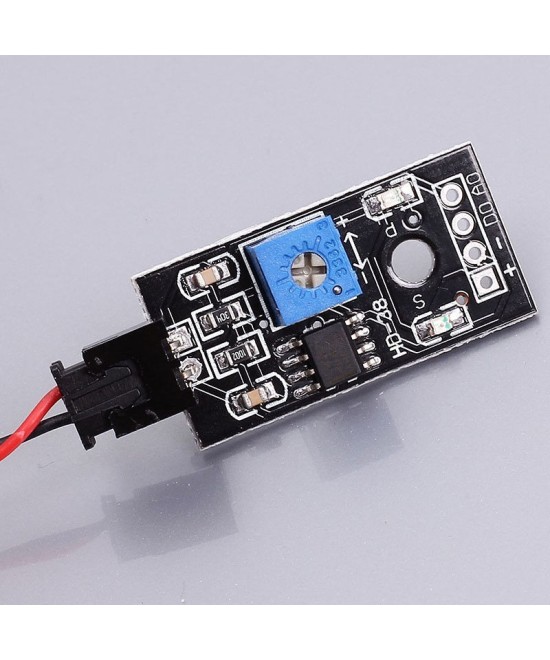

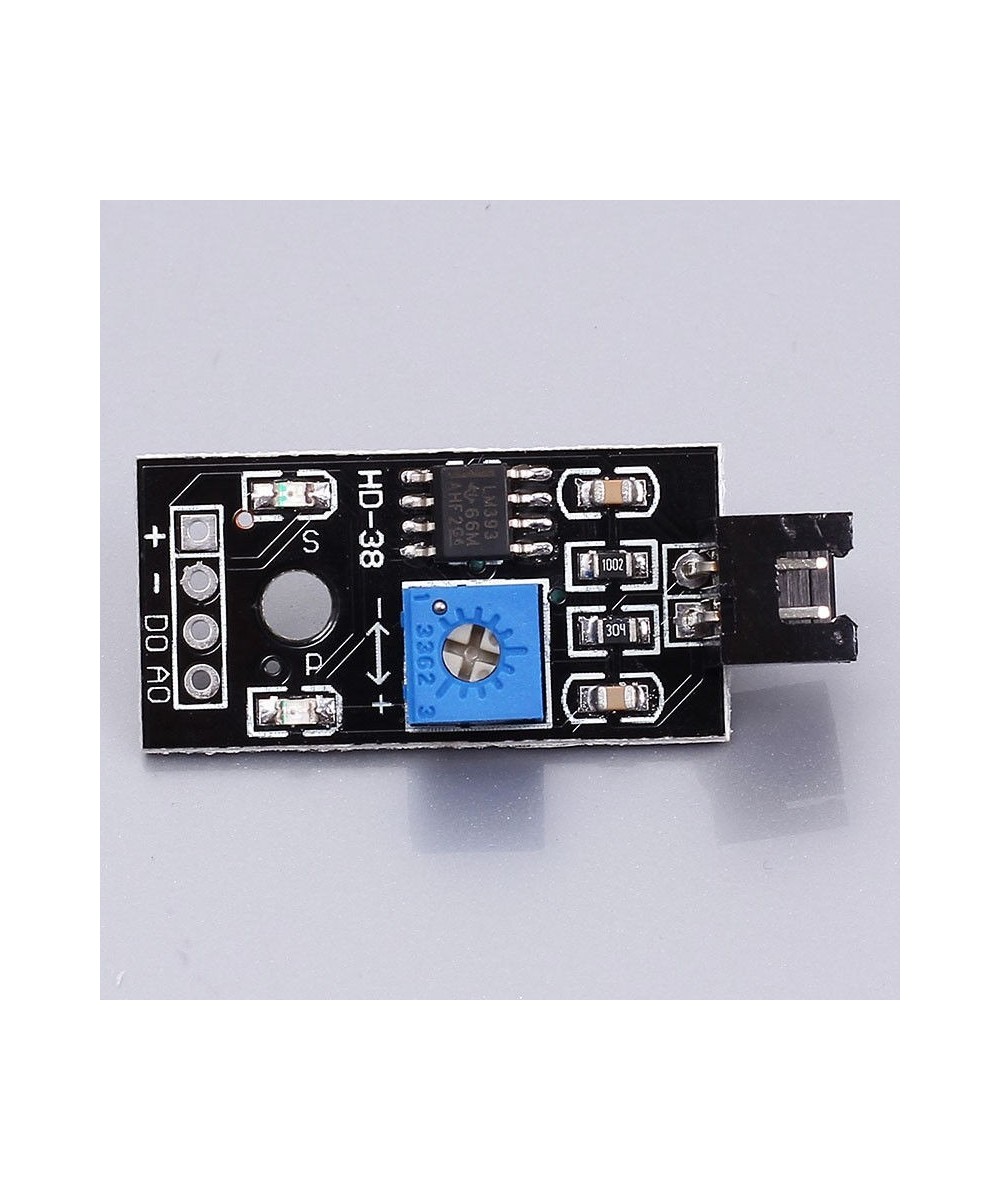

Interfaz: + - DO AO; HACER valor digital; Valor analógico AO

Temperatura de funcionamiento: -25 ~ 85 Celsius

Principio:

La sonda de humedad del suelo es para detectar la humedad, y el comparador de voltaje es para juzgar la cantidad de humedad; cuando la humedad es mayor que el valor establecido, DO generará un nivel bajo.

Usando Introducción:

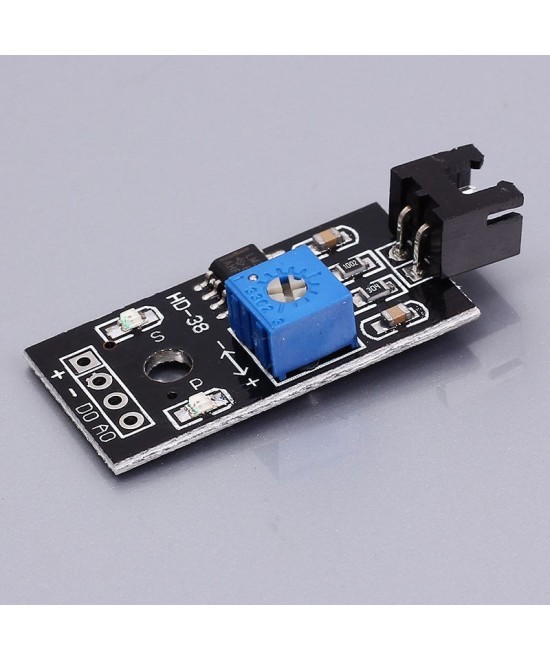

1. "+" conecta la energía positiva; "-" conecta la potencia negativa. No conecte de forma inversa, o quemará el chip. Después de la conexión, la luz indicadora de encendido "P" se encenderá y el módulo funcionará normalmente.

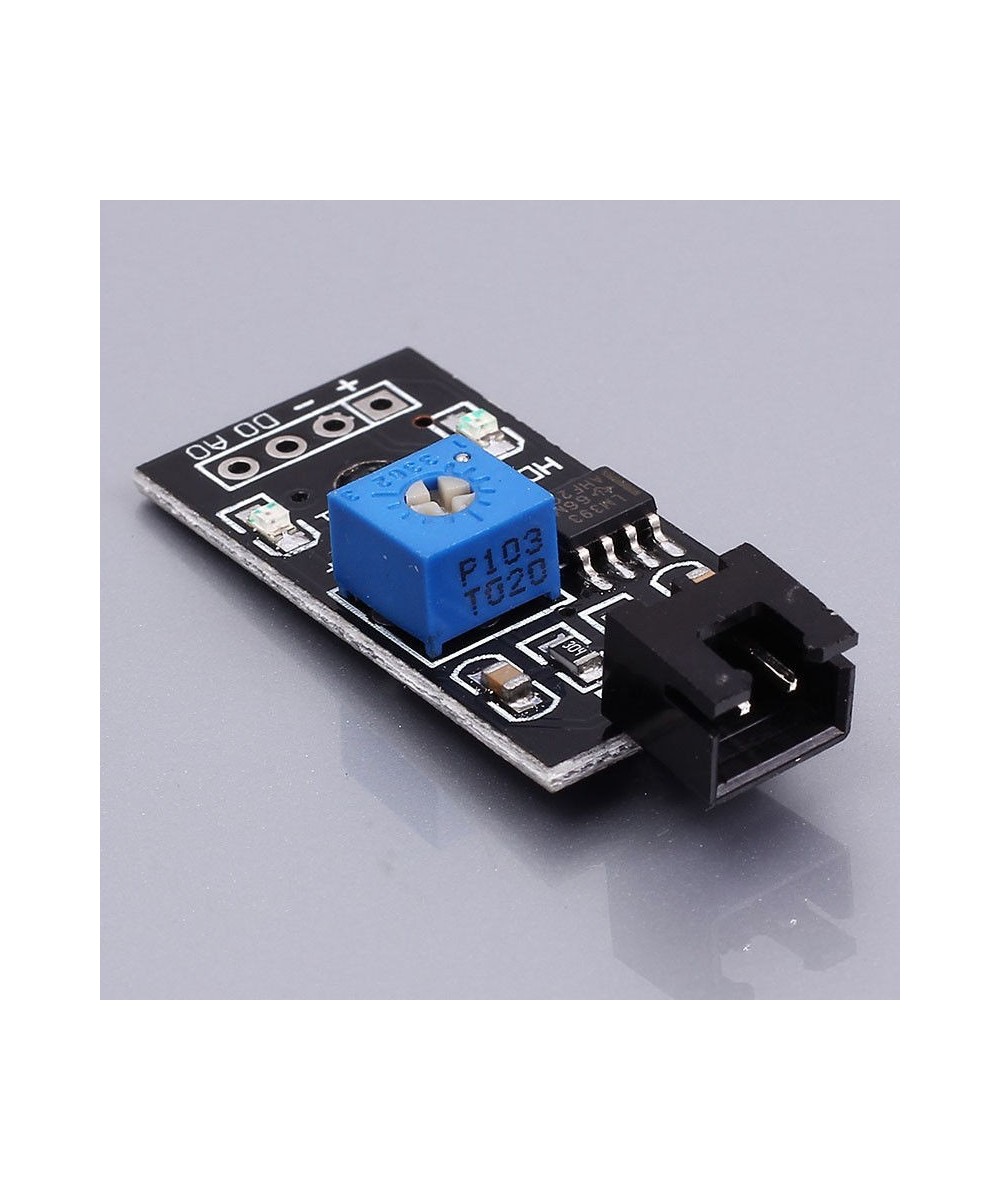

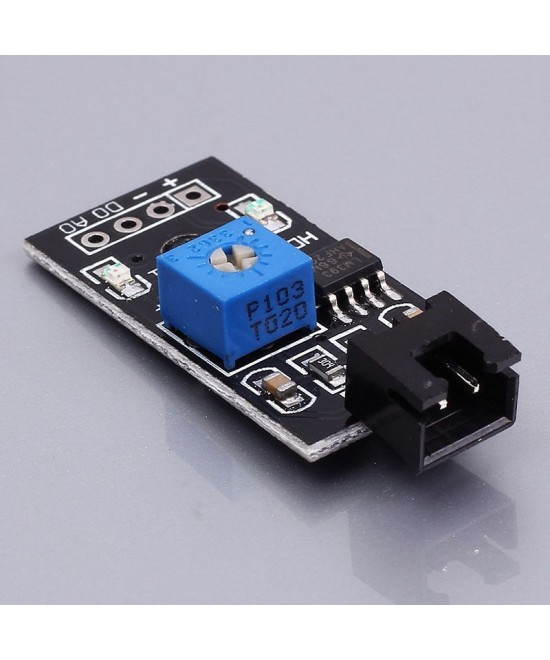

2. En sentido horario / antihorario, ajuste el potenciómetro azul, puede mejorar / reducir la sensibilidad de detección. Tome "Thermal Sensor" como ejemplo, si el valor predeterminado es 25 Celsius trigger, DO output low level es válido; Después del ajuste en el sentido de las agujas del reloj, es decir, cuando la temperatura es inferior a 25 grados Celsius, puede dispararse; si se ajusta en sentido contrario a las agujas del reloj, entonces más de 25 grados Celsius pueden disparar

3. Cuando el ajuste de las manecillas del reloj en el sentido de las agujas del reloj a "S", el indicador de salida está encendido, significa que el rango de ajuste ha superado el umbral de prueba; si se ajusta en sentido antihorario a su extensión máxima, supera el umbral. Al ajustar, no permita que pasen el umbral, o no puede usarse normalmente. El ajuste del potenciómetro solo se usa para el puerto DO, no tiene relevancia para la salida AO.

La salida 4.AO es un valor analógico (voltaje), y puede detectar a través del puerto AD de la MCU

Contenido:

1 x Sensor de humedad del suelo protegido
