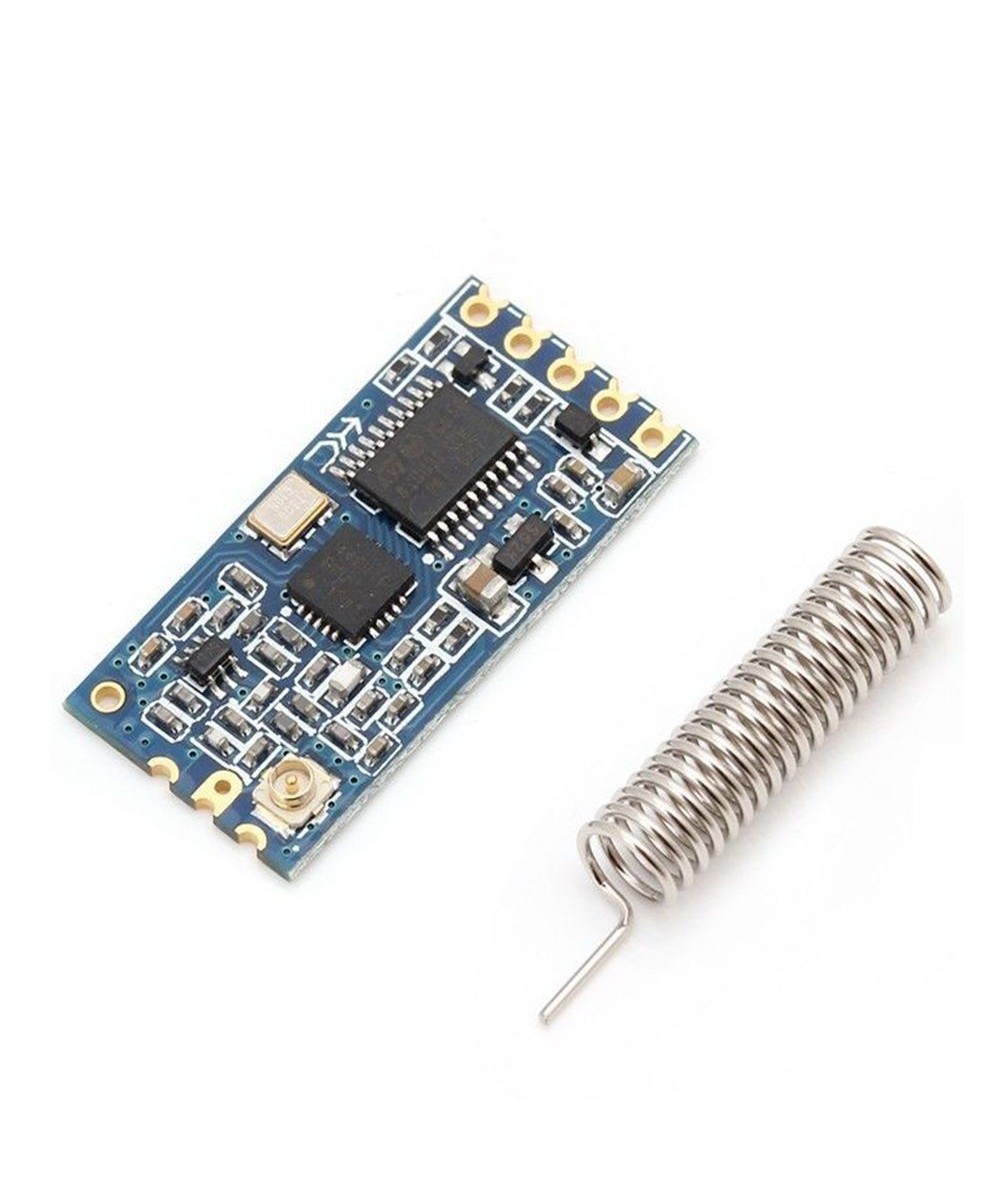

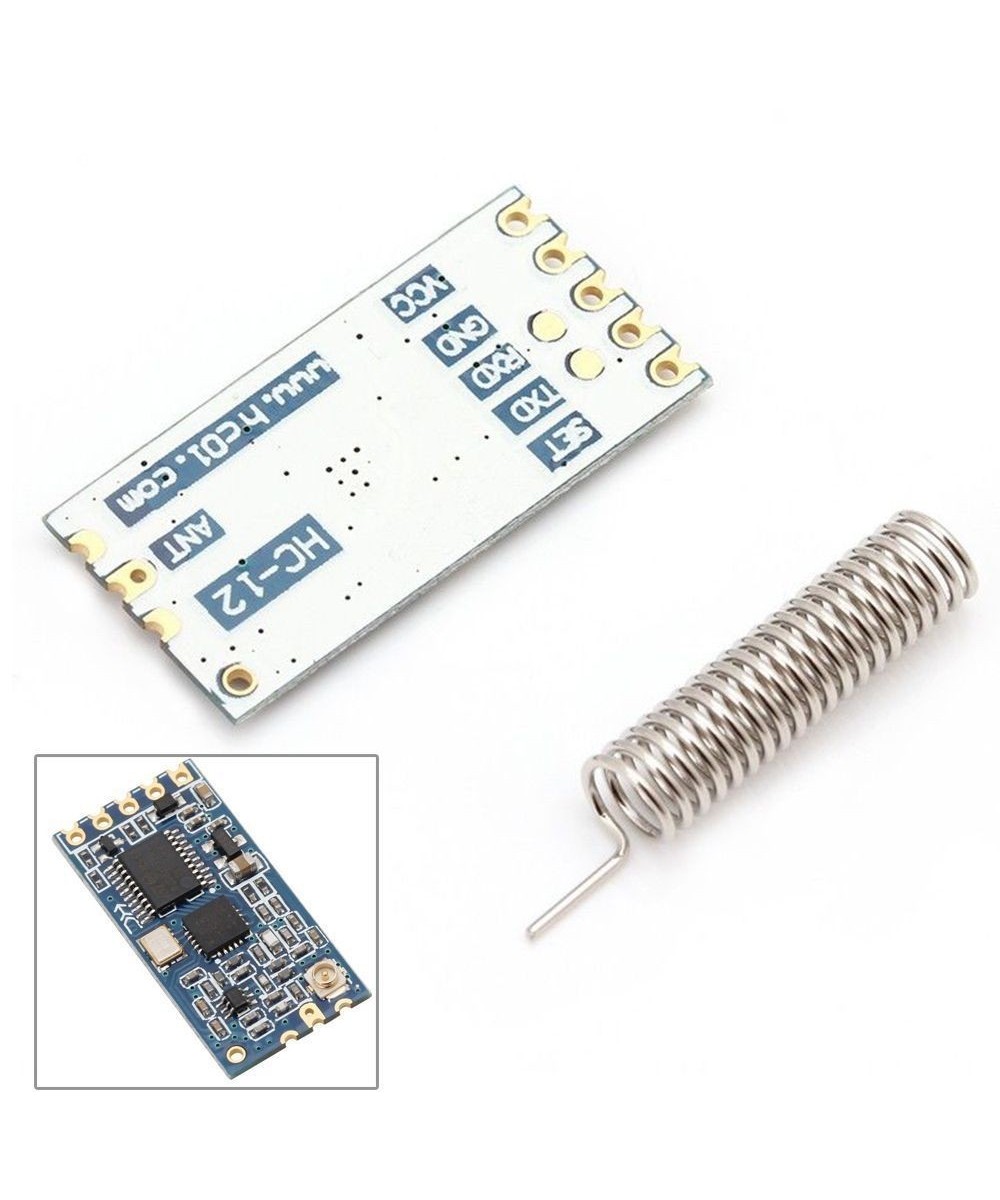

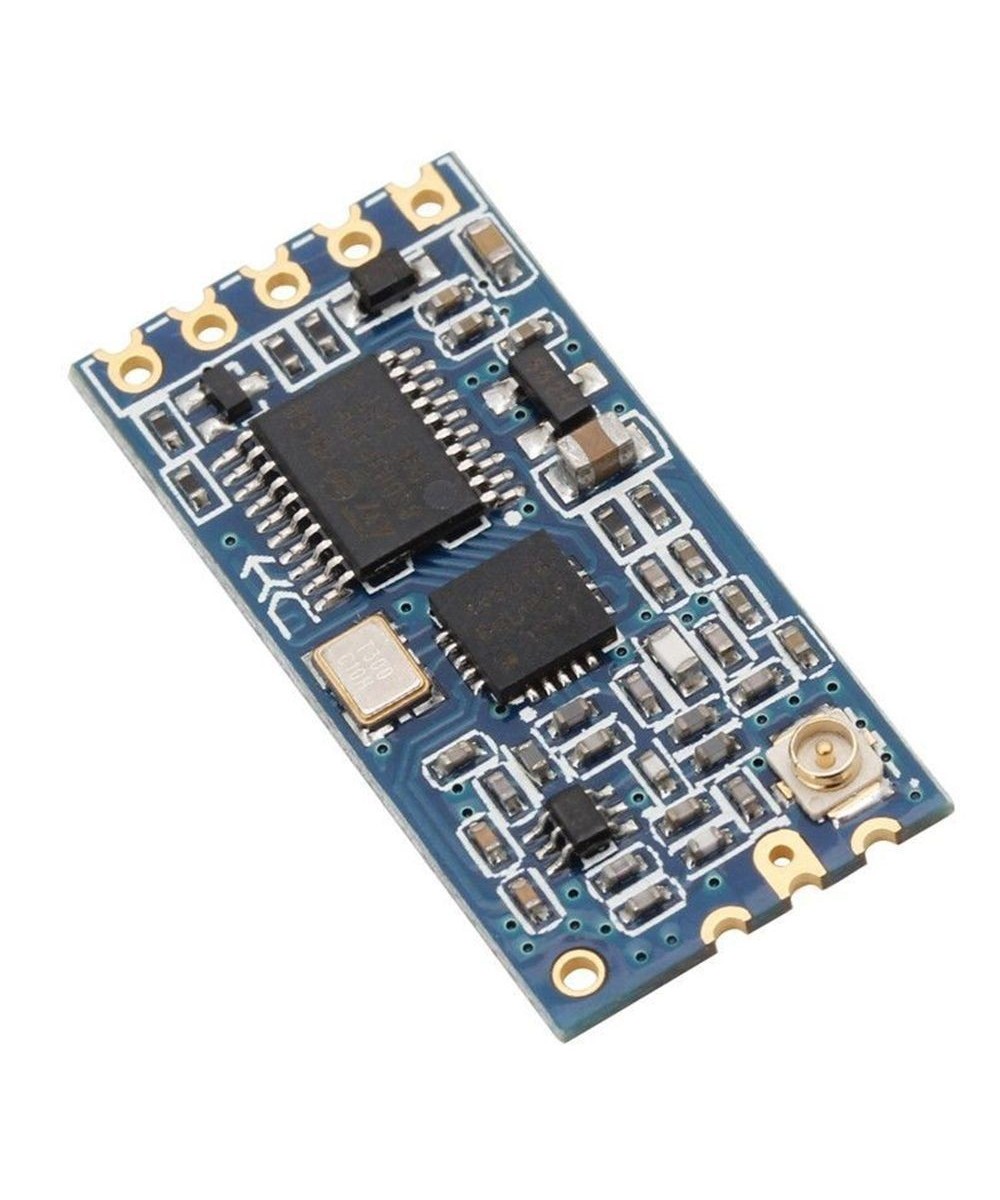

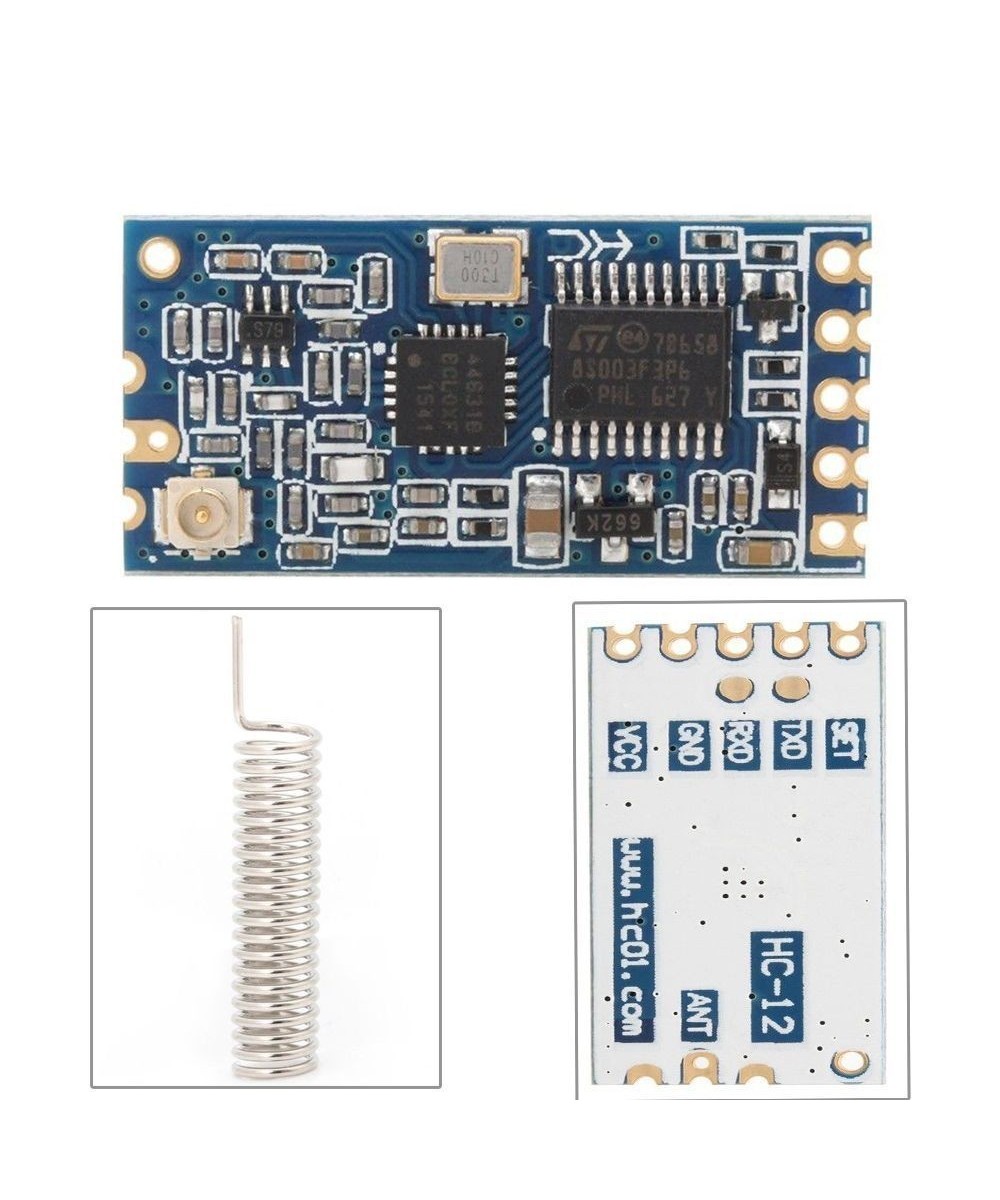

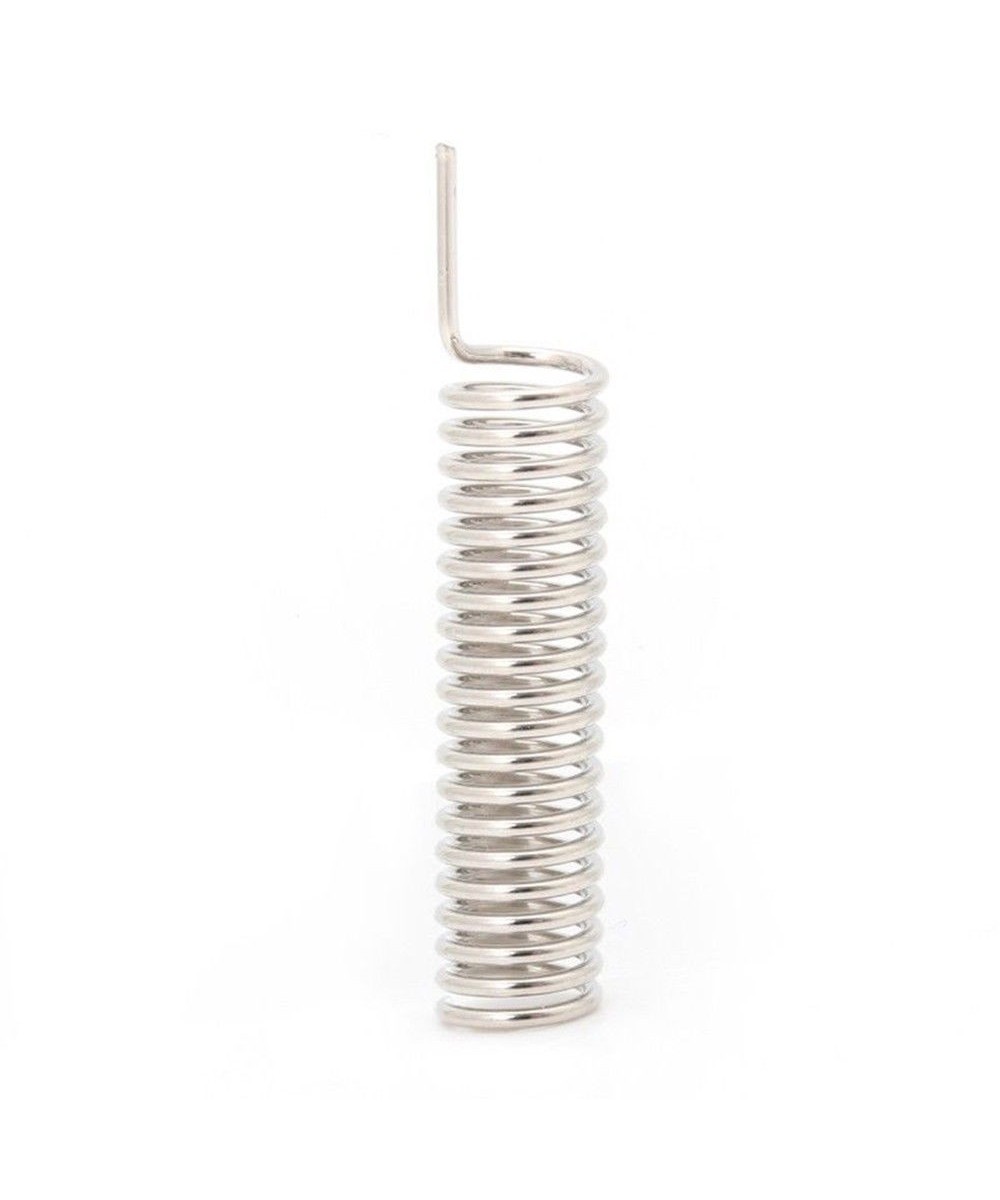

Transmisor / Receptor inalambrico Serial HC-12 433Mhz 500m

Descripción:

El Transceptor HC-12 de 433 MHz es un módulo de comunicación de puerto serie inalámbrico, el cual se basa en el chip RF SI4463, tiene un microcontrolador incorporado y se pueden configurar mediante comandos AT, la potencia de salida máxima es de 100 mW 20 dBm y la sensibilidad del receptor difiere de: 117dBm a -100dBm, dependiendo de la velocidad de transmisión. Acepta 3.2V-5.5V y se puede usar con dispositivos de voltaje UART de 3.3V y 5V.

Características:

Transmisión inalámbrica de larga distancia 1,000 m en espacio abierto / velocidad de transmisión de 5,000bps en el aire

Rango de frecuencia de trabajo 433.4-473.0MHz, hasta 100 canales de comunicación

Máxima potencia de transmisión de 100mW 20dBm se pueden configurar 8 engranajes de potencia

Tres modos de trabajo, adaptándose a diferentes situaciones de aplicación.

MCU incorporado, que realiza la comunicación con un dispositivo externo a través del puerto serie

El número de bytes transmitidos ilimitado a una vez

Especificaciones:

Frecuencia de trabajo: 433.4MHz a 473.0MHz

Voltaje de alimentación: 3.2V a 5.5VDC

Distancia de comunicación: 1.000m en espacio abierto.

Velocidad de transmisión en serie: 1.2Kbps a 115.2Kbps 9. 9.6Kbps por defecto

Sensibilidad de recepción: -117dBm a -100dBm

Potencia de transmisión: -1dBm a 20dBm

Protocolo de interfaz: UART / TTL

Temperatura de funcionamiento: -40 c a + 85

Dimensiones: 27.8mm x 14.4mm x 4mm

Modos de Funcionamiento:

Cada HC-12 puede funcionar en los siguientes modos:

FU1: modo de ahorro de energía moderado con una velocidad de transmisión de 250000bps por aire. La velocidad en baudios del puerto serie se puede establecer en cualquier valor admitido

FU2: modo de ahorro de energía extremo con 250000bps de velocidad “por aire”. La velocidad del puerto serie está limitada a 1200bps, 2400bps, 4800bps

FU3 – predeterminado, modo de propósito general. La velocidad “por aire” varía según la velocidad del puerto en serie. Lo mismo ocurre con el rango máximo:

1200bps - 1000m

2400bps - 1000m

4800bps - 500m

9600 bps - 500m

19200bps - 250m

38400bps - 250m

57600bps - 100m

115200bps - 100m

FU4 disponible en la versión 2.3 o posterior: modo de largo alcance. La velocidad en el aire está limitada a 500bps y la velocidad del puerto serie a 1200bps. Debido a que la velocidad del aire es inferior a la velocidad del puerto, solo se pueden enviar paquetes pequeños: 60 bytes como máximo con un intervalo de 2 segundos. En este modo el rango se incrementa a 1800m.

El HC-12 que crea un enlace inalámbrico tiene que funcionar en el mismo modo FU1, FU2, FU3, FU4 y con la misma velocidad.

Configuración:

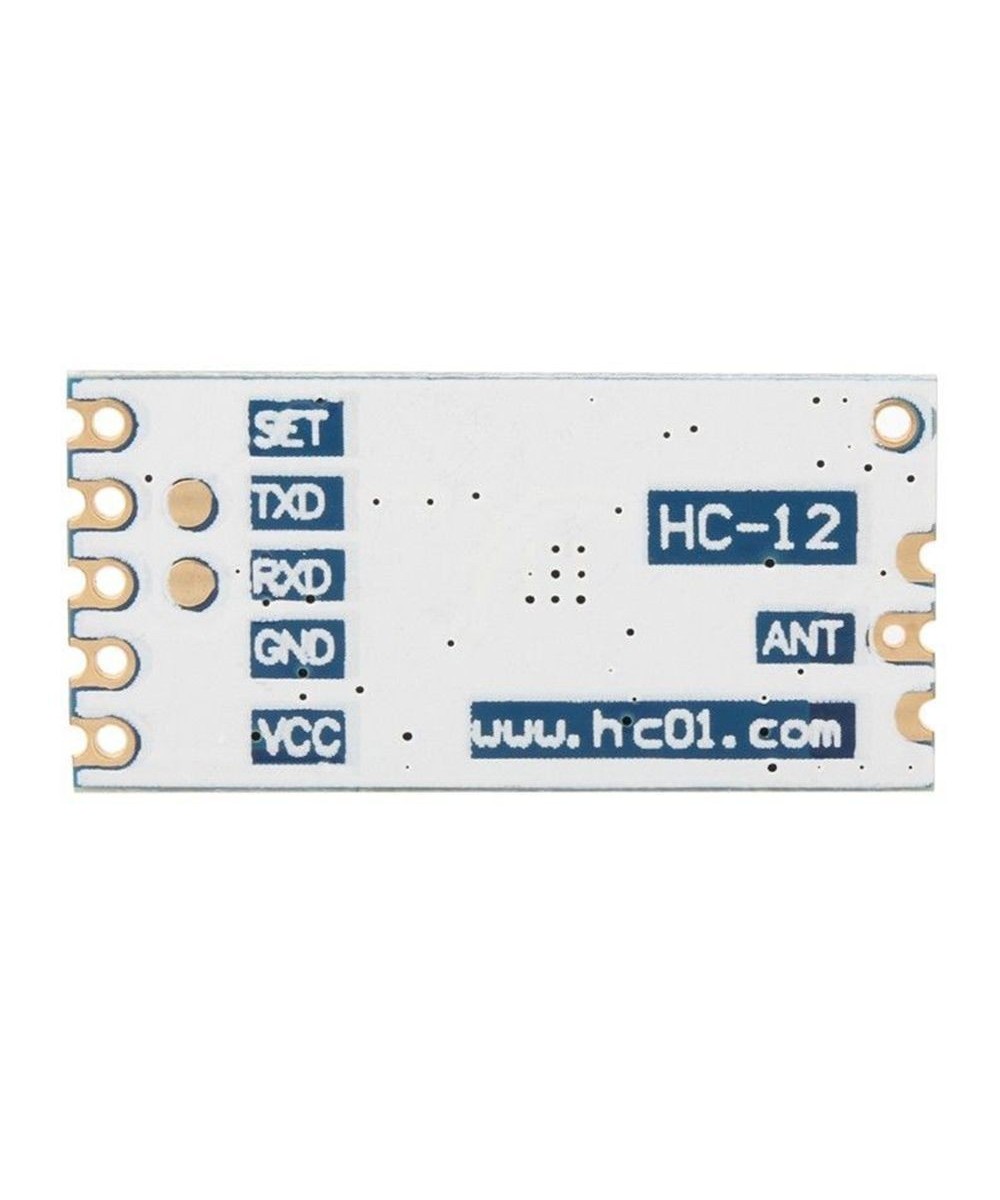

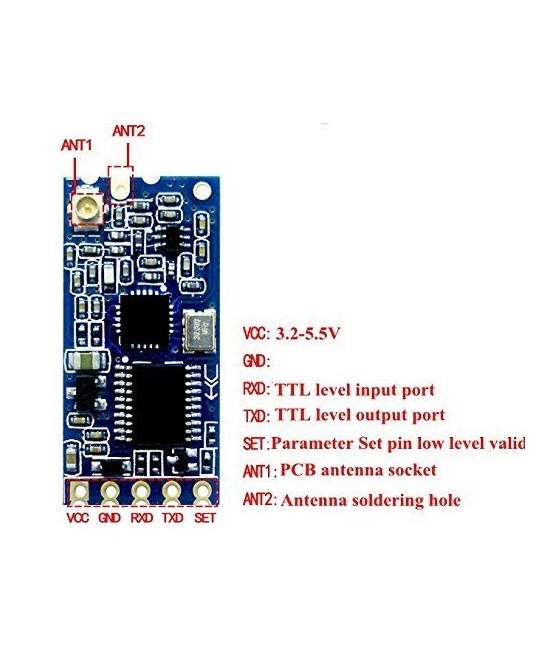

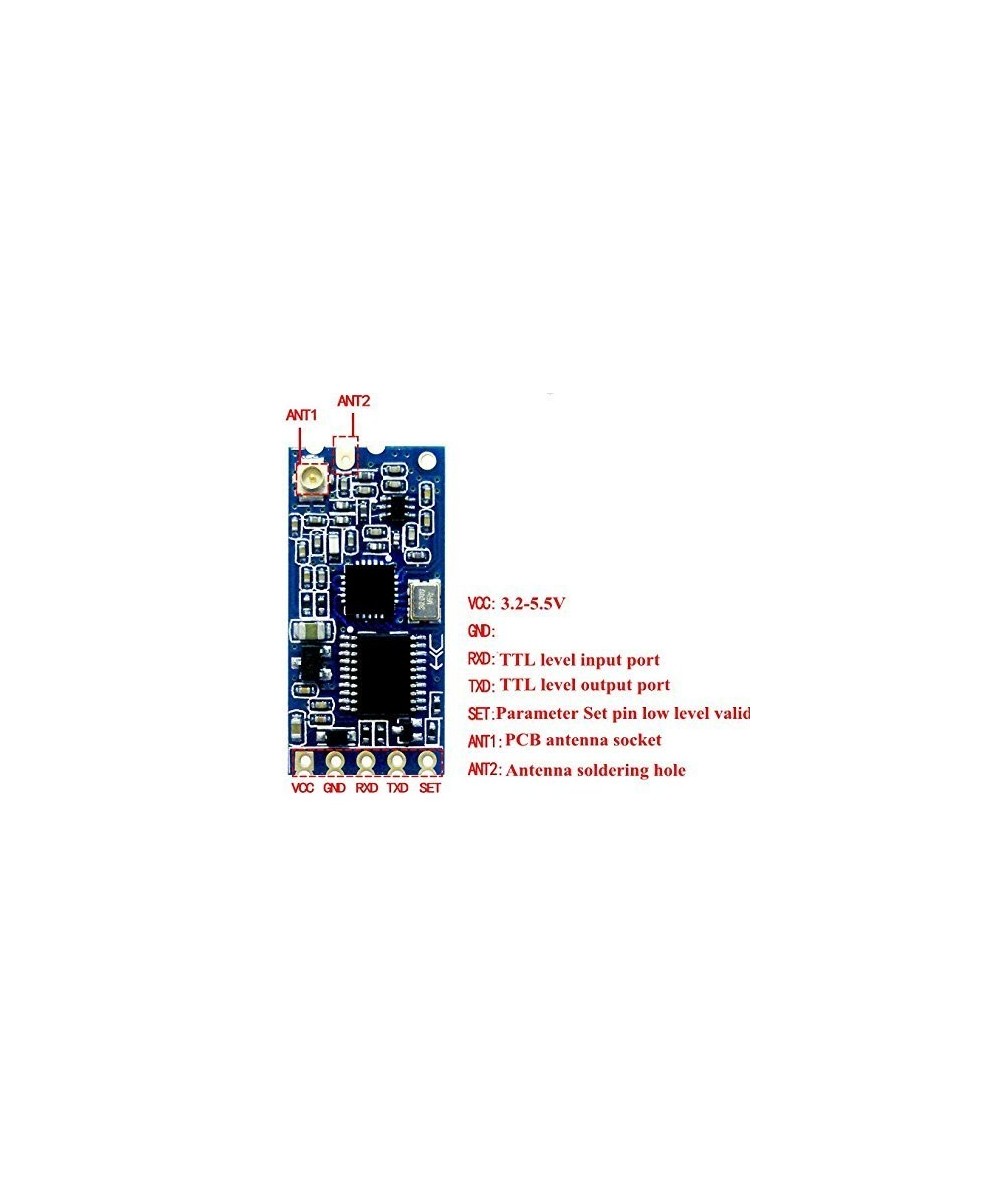

El HC-12 se puede configurar usando el comando AT. La mejor manera de hacerlo, es usar un convertidor de USB a serie como CP2102. Para poner el HC-12 en modo AT, presione el pin SET a GND.

Los comandos más importantes:

1. AT – comando de prueba. Retornará OK si la interfaz AT está habilitada

2. AT + Bxxxx: establece la velocidad en baudios del puerto serie. Por ejemplo, AT + B57600 establece la velocidad en baudios a 57600bps

3. AT + Cxxx – establece el canal de radio. Los canales comienzan desde 001 a 433,4MHz. Cada siguiente canal añade 400kHz. El canal 100 es 473,0MHz. AT + C002 ajustará la frecuencia a 433,8MHz. Dos dispositivos HC-12 que crean un enlace inalámbrico tienen que operar en la misma frecuencia

4. AT + FUx – configura el modo de dispositivo: FU1, FU2, FU3 o FU4. Dos dispositivos HC-12 que crean un enlace inalámbrico tienen que usar el mismo modo

5. AT + Px: configura la potencia de transmisión del dispositivo. Por ejemplo, AT + P2 ajusta la potencia a 2dBm 1.6mW

1. -1dBm 0.8mW

2. 2dBm 1.6mW

3. 5dBm 3.2mw

4. 8dBm 6.3mW

5. 11dBm 12mW

6. 14dBm 25mW

7. 17dBm 50mW

8. 20dBm 100mW

6. AT + RX – recupera todos los parámetros: modo, canal, velocidad de transmisión, potencia

7. AT + V – recuperar la versión del módulo

8. AT + DEFAULT: restablece los parámetros del módulo a la configuración predeterminada

Contenido:

1 x Transmisor inalambrico Serial HC-12 433Mhz 500m

1 x Receptor inalambrico Serial HC-12 433Mhz 500m
