Descripción:

Este sensor, esta diseñado para para capturar el CO2 en el ambiente. “El dióxido de carbono es un gas incoloro, inholoro y vital para la vida en la Tierra. Este compuesto químico encontrado en la naturaleza está compuesto de un átomo de carbono unido con sendos enlaces covalentes dobles a dos átomos de oxígeno. El CO2 existe en la atmósfera de la Tierra como gas traza a una concentración de alrededor de 0,04% (400 ppm) en volumen. Fuentes naturales incluyen volcanes, aguas termales, geíseres y es liberado por rocas carbonatadas al diluirse en agua y ácidos. Dado que el CO2 es soluble en agua, ocurre naturalmente en aguas subterráneas, ríos, lagos, campos de hielo, glaciáres y mares. Está presente en yacimientos de petróleo y gas natural.“

Este sensor (el gris) junto con el modulo (todo lo demás) contiene un circuito, para amplificar o ajustar la sensibilidad dependiendo del ambiente donde se quiera utilizar y tiene un comprador con umbral ajustable y una salida analógica, la cua, l el microcontrolador leerá. Este sensor puede leer concentraciones desde 350 a 100000pm (partes por millon)

Pinout

VCC: 6V ( Puedes usar un soporte de 4 pilas AA para esto ).

AOUT: Salida analógica (la tensión disminuye a medida que aumentan los niveles de CO2).

DOUT: Salida digital que se pone en ALTO cuando se alcanza el umbral (ajuste el umbral girando el potenciómetro incorporado).

GND: 0V.

Características del sensor:

- Salida digital DO (comparador)

- Salida analógica AO (amplificador)

- Salida comparador de temperatura

- Potenciometro para ajustar amplificación

- Potenciometro para ajuste de  comparador

- Peso 10 g

- El sensor se calienta  y se puede sentir al tacto. El voltaje se incrementa hasta que se nivela, ya que el sensor esté caliente, estará listo para detectar el CO2

- La salida analógica tiene un rango de 0 a 2v a mayor voltaje de salida es menor la concentración del gas, para mayor información revisar la hoja de datos.

- Cuando la temperatura ambiente cambia el voltaje de salida también varia, y el sensor de CO2 a una temperatura mas alta detección mas eficaz.

Especificaciones:

Chip principal: LM393, sonda de detección de gas de dióxido de carbono

Voltaje de trabajo: DC 5V

Tamaño: 32 mm X22 mm X30 mm L * W * H

CO2 rango de concentración probado: 0 a 10000ppm

Aplicación: Adecuado para detectar la concentración de dióxido de carbono.

caracteristicas:

1. Que tiene una instrucción de salida de señal;

2. Salida de señal dual (salida analógica y salida de nivel TTL);

3. La señal válida de salida TTL es baja. (Señal de bajo nivel cuando la luz de salida se puede conectar directamente al microcontrolador)

4. Salida analógica (0 ~ 2V / 0-4V) salida de voltaje seleccionable por defecto 0-2V;

5. El dióxido de carbono tiene una alta sensibilidad y buena selectividad;

6. Con una larga vida y estabilidad confiable;

7. Respuesta rápida y características de recuperación;

8. La sonda puede enchufar el diseño para facilitar las pruebas

Paquete incluido:

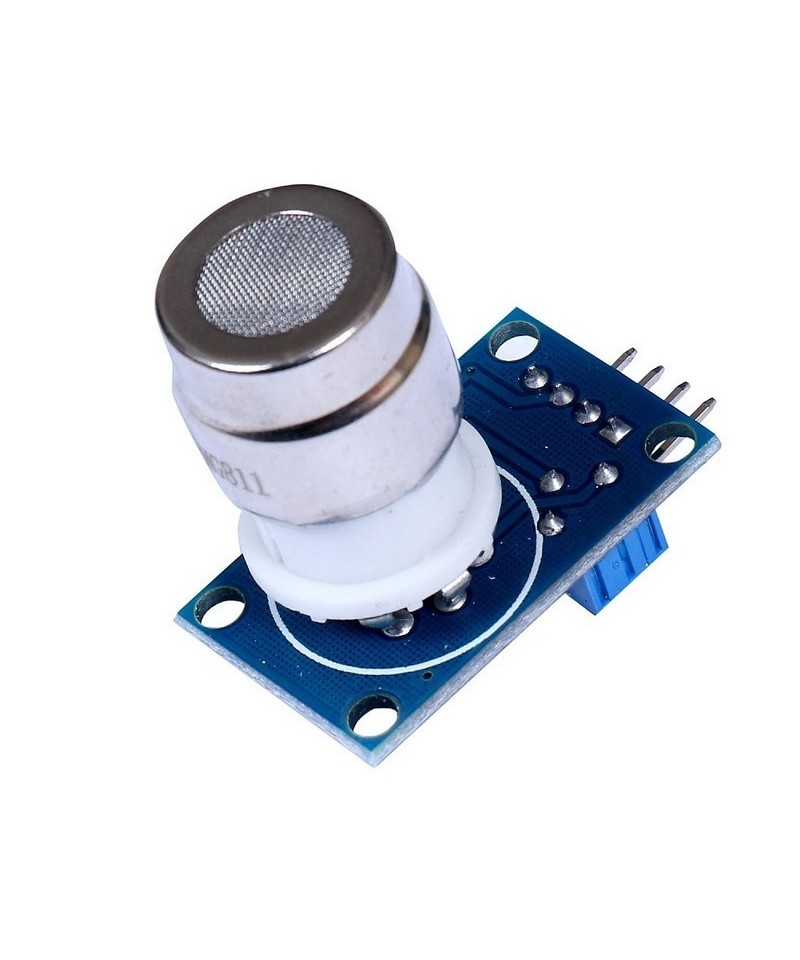

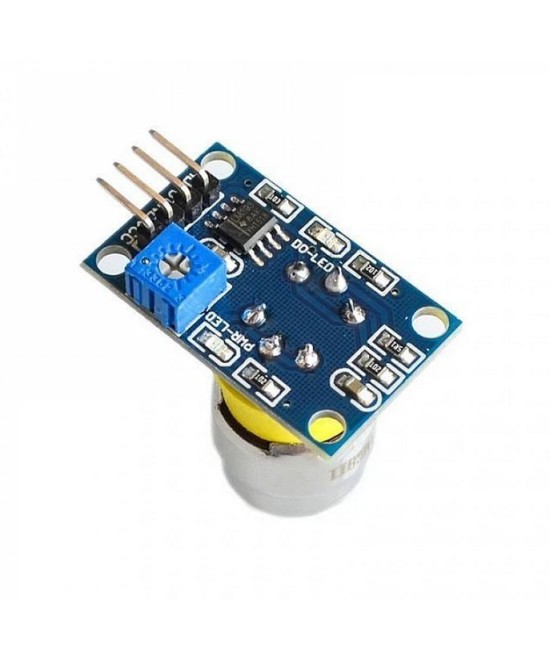

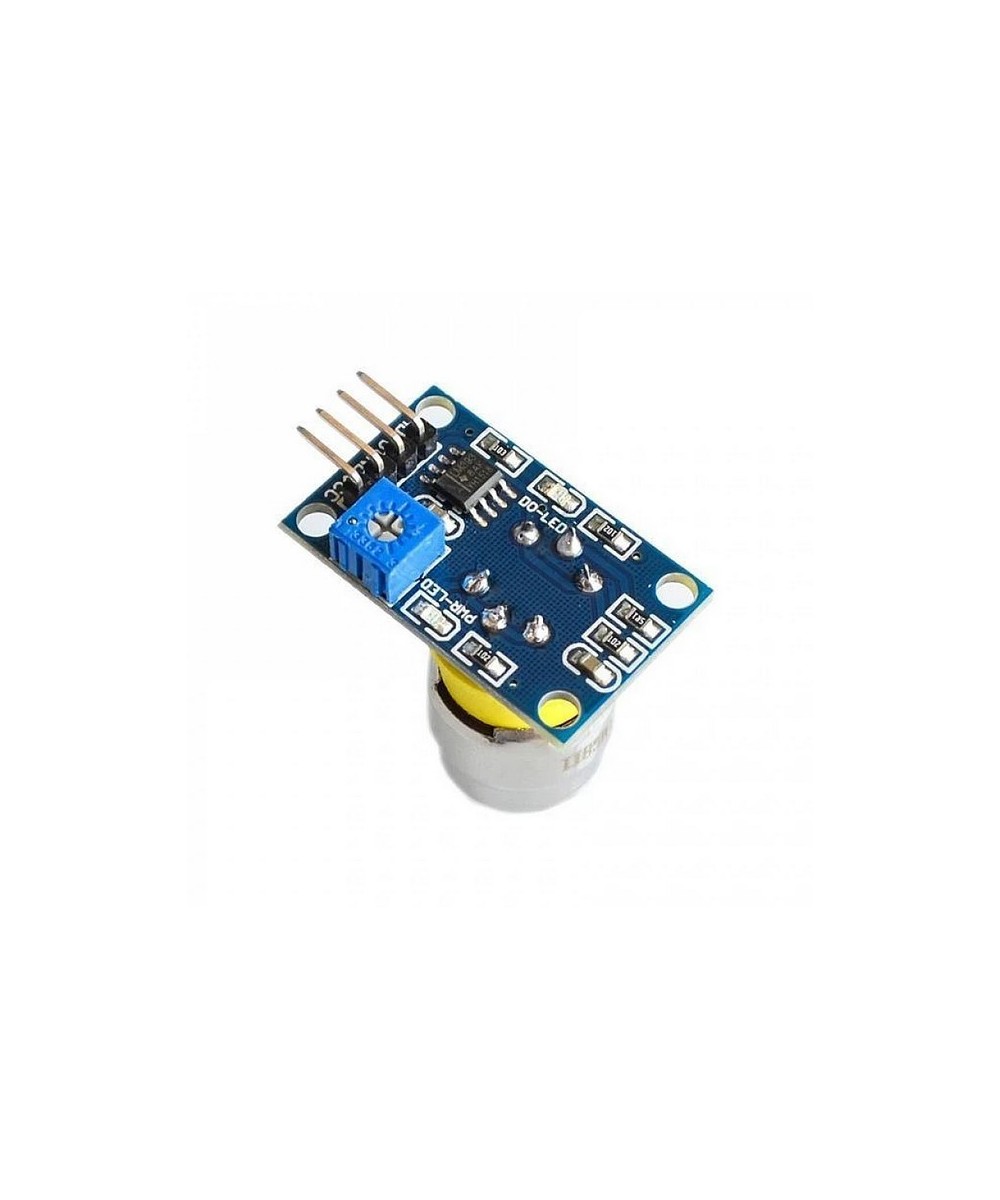

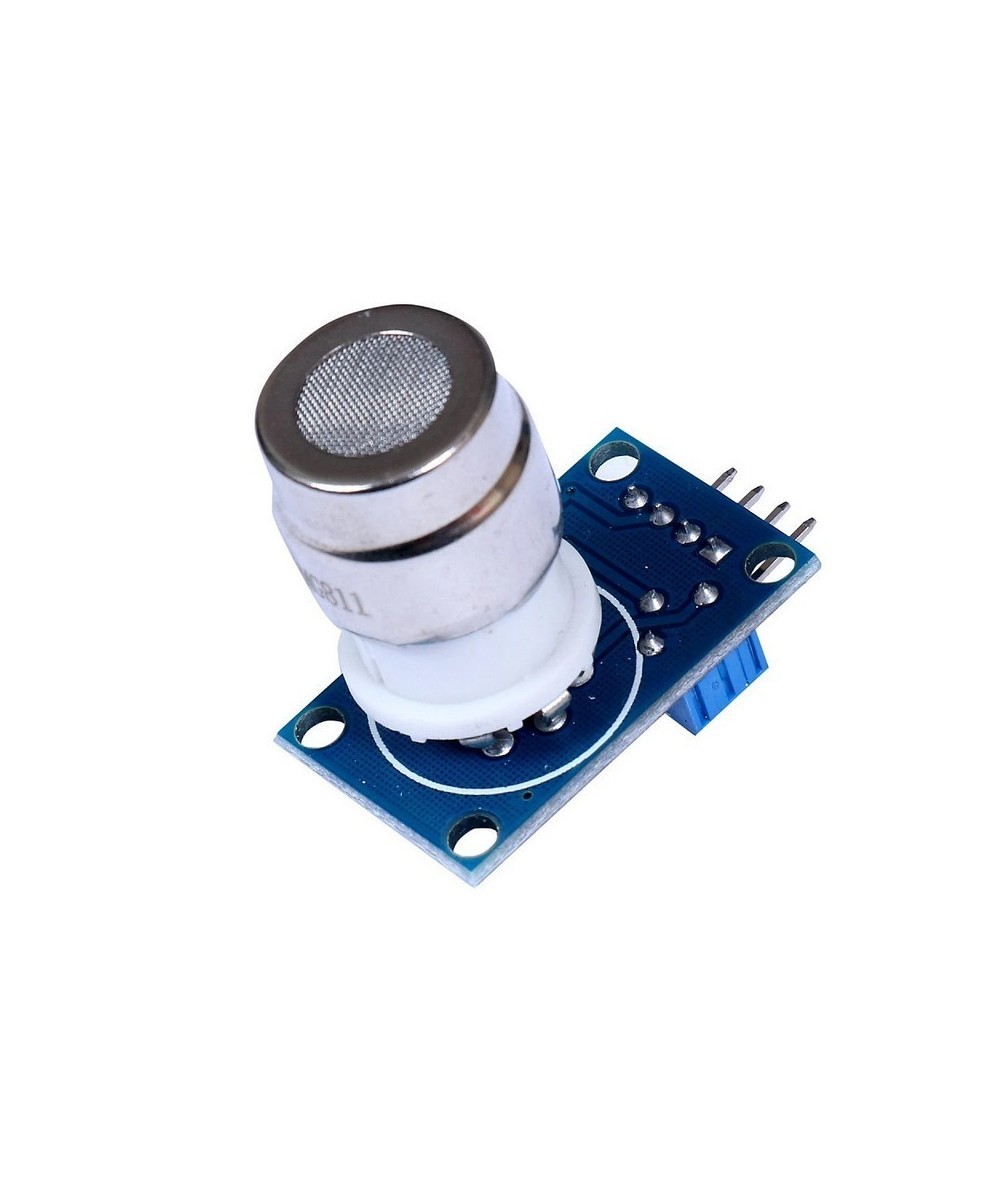

1 x Sensor de dioxido de carbono CO2 MG811
