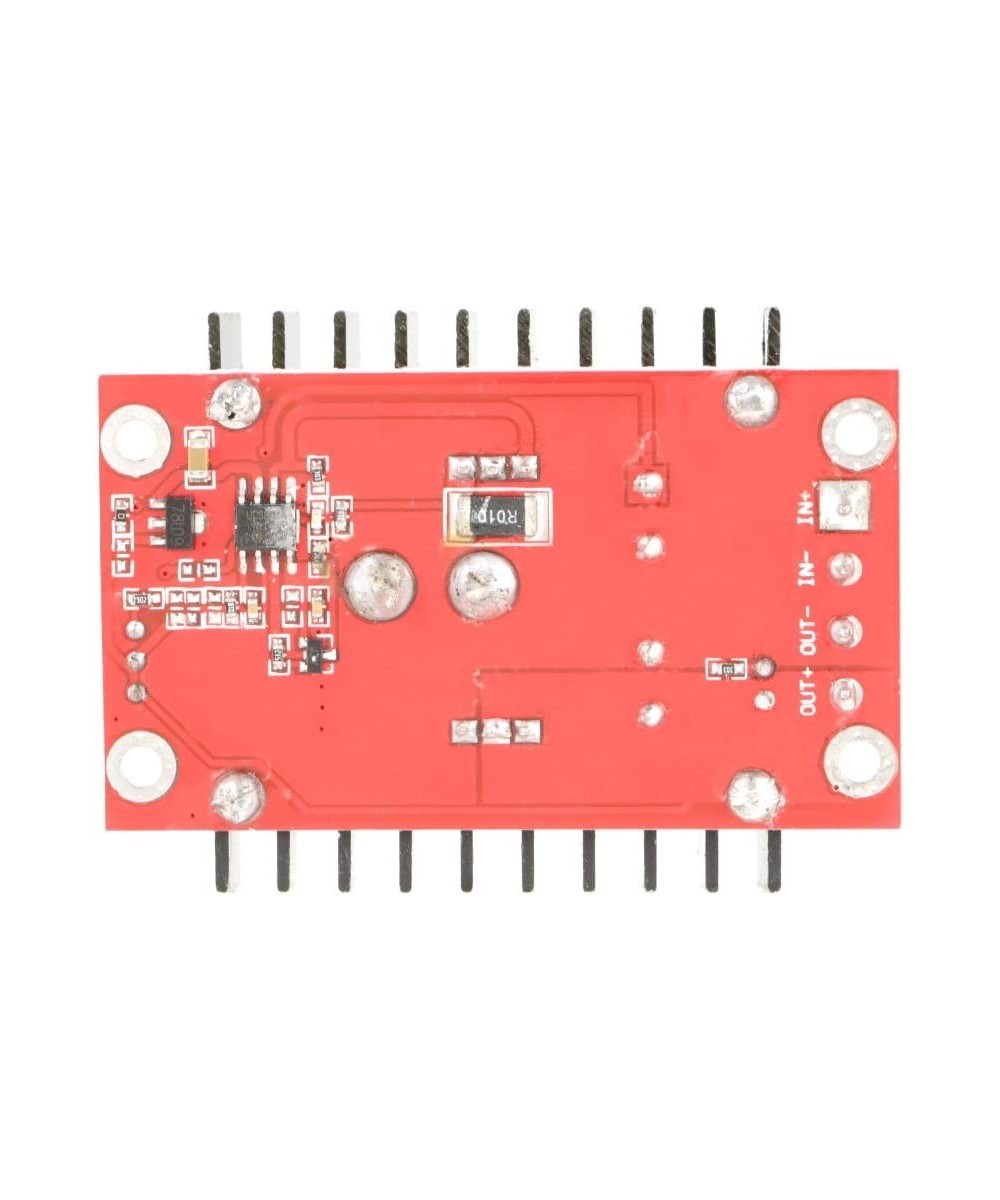

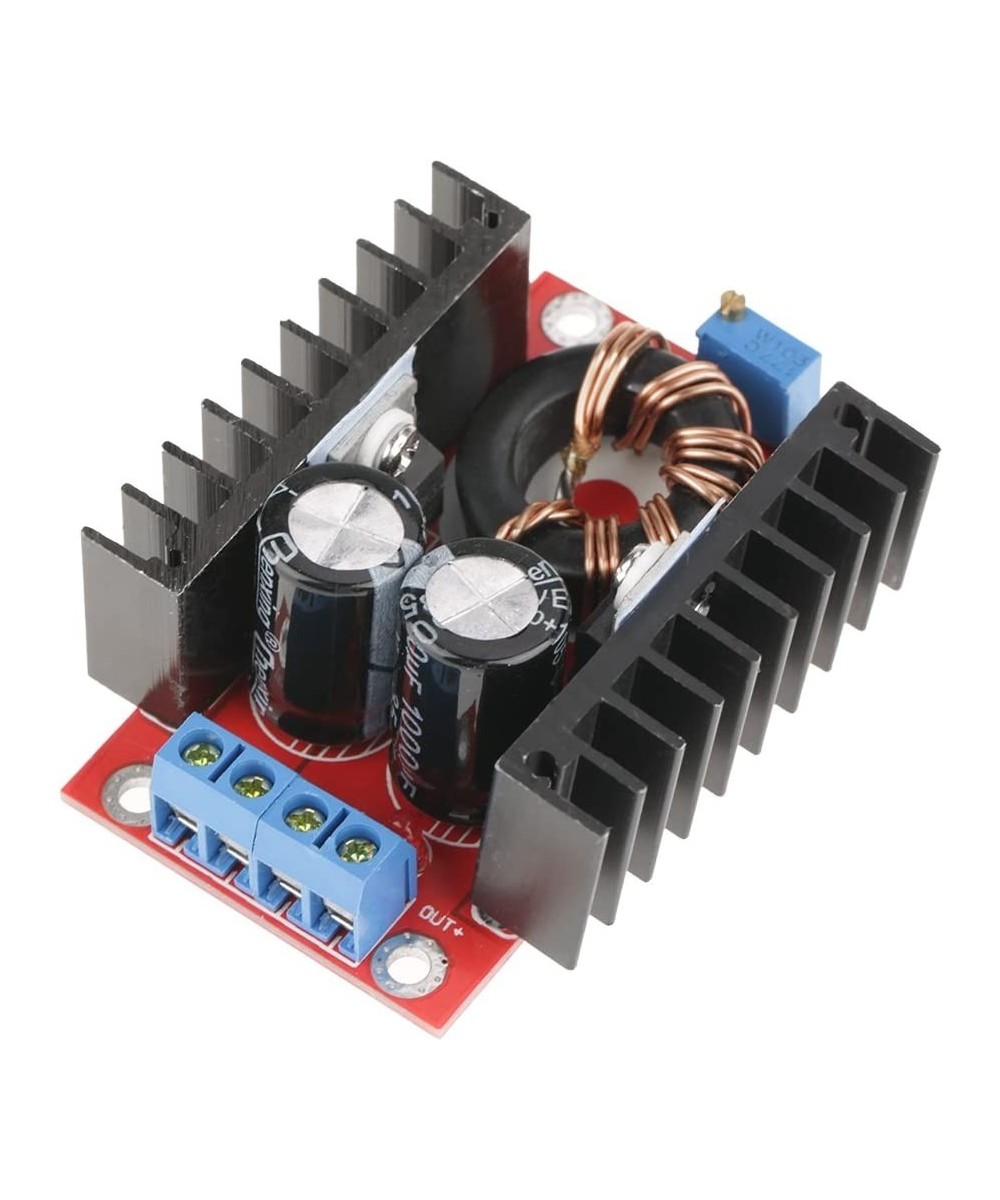

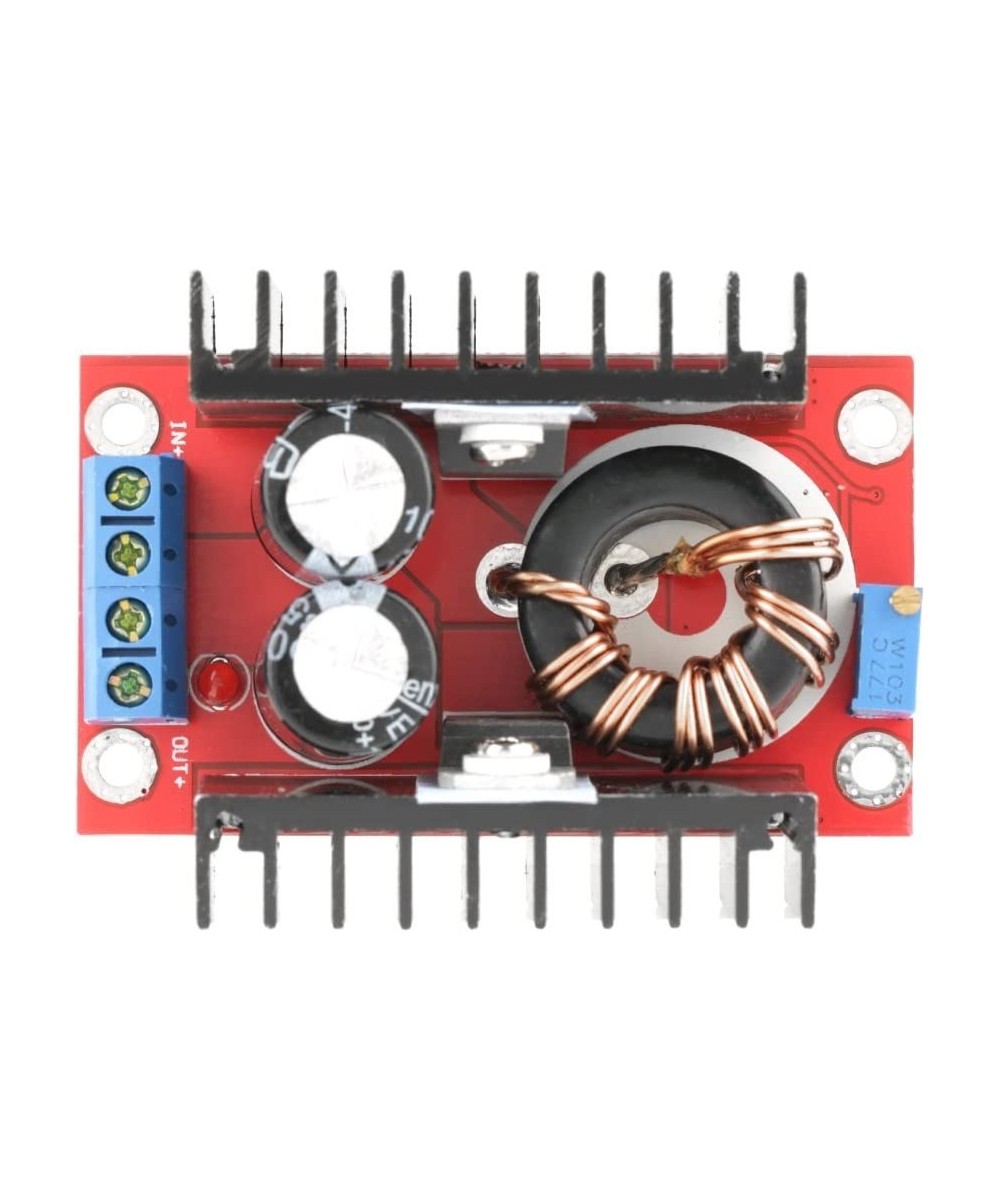

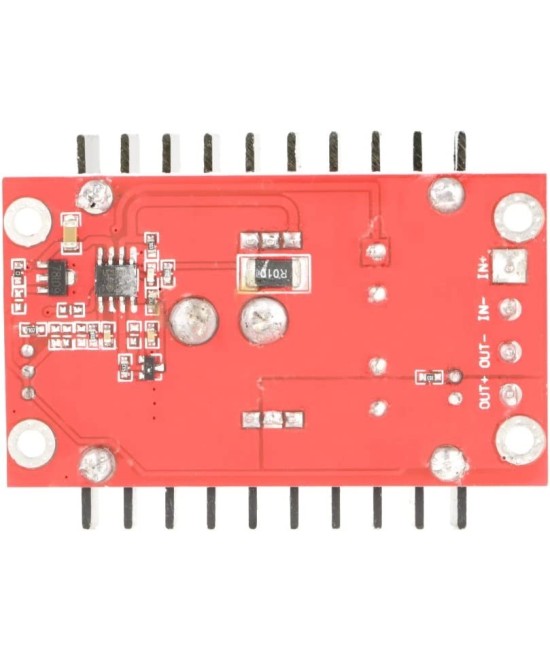

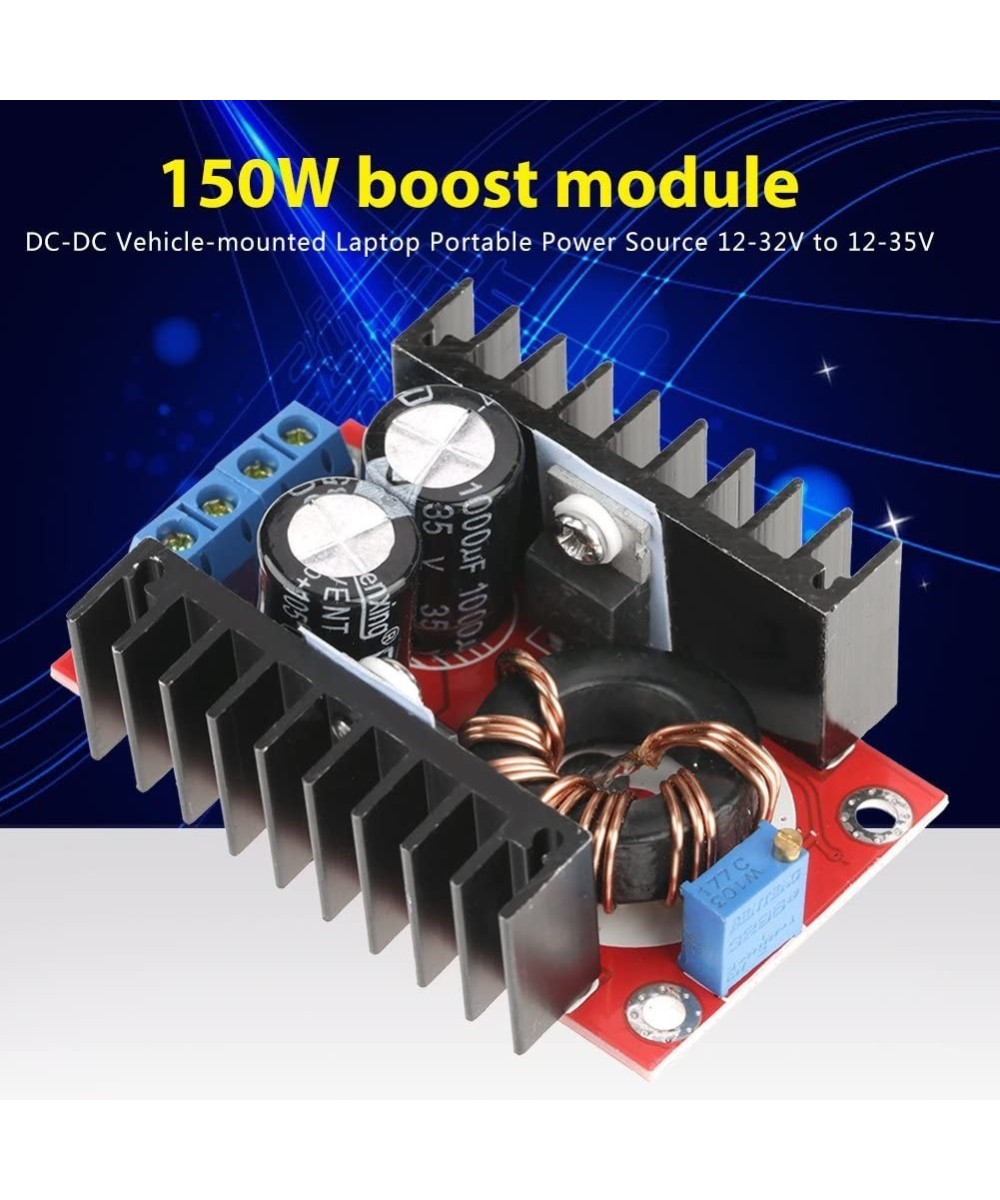

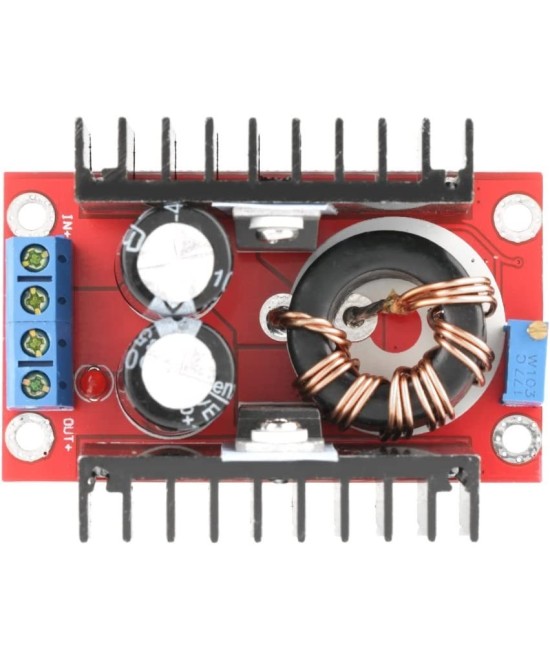

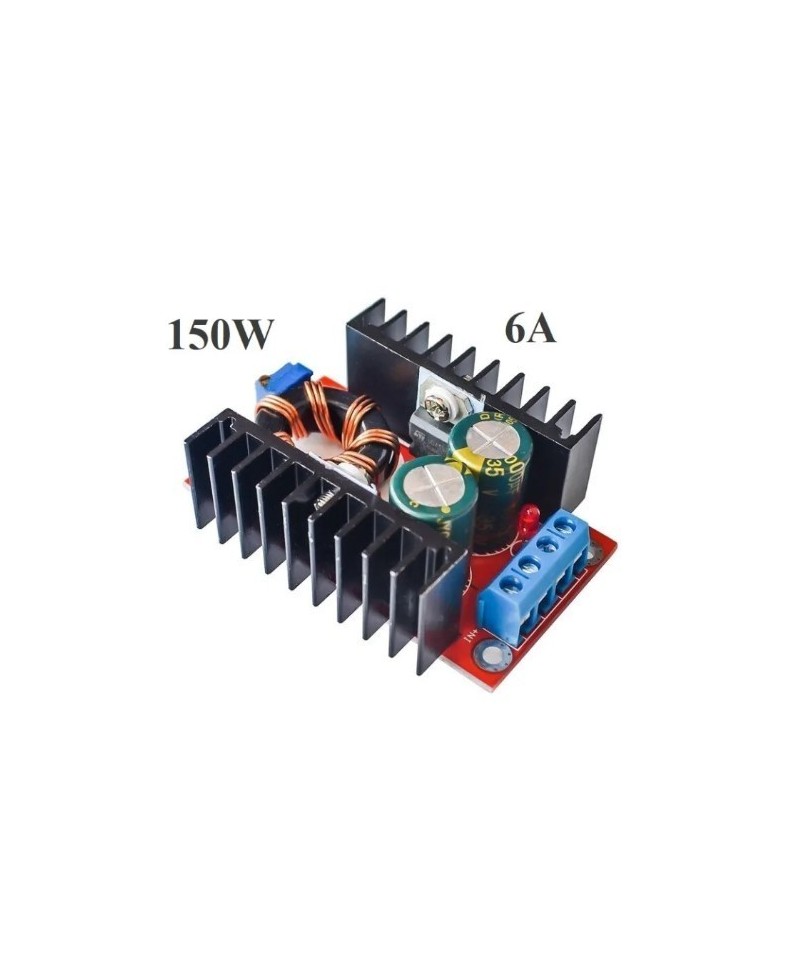

Regulador / Estabilizador Ascendente de voltaje 10-32V a 12-35V 150W 6A

Descripcion:

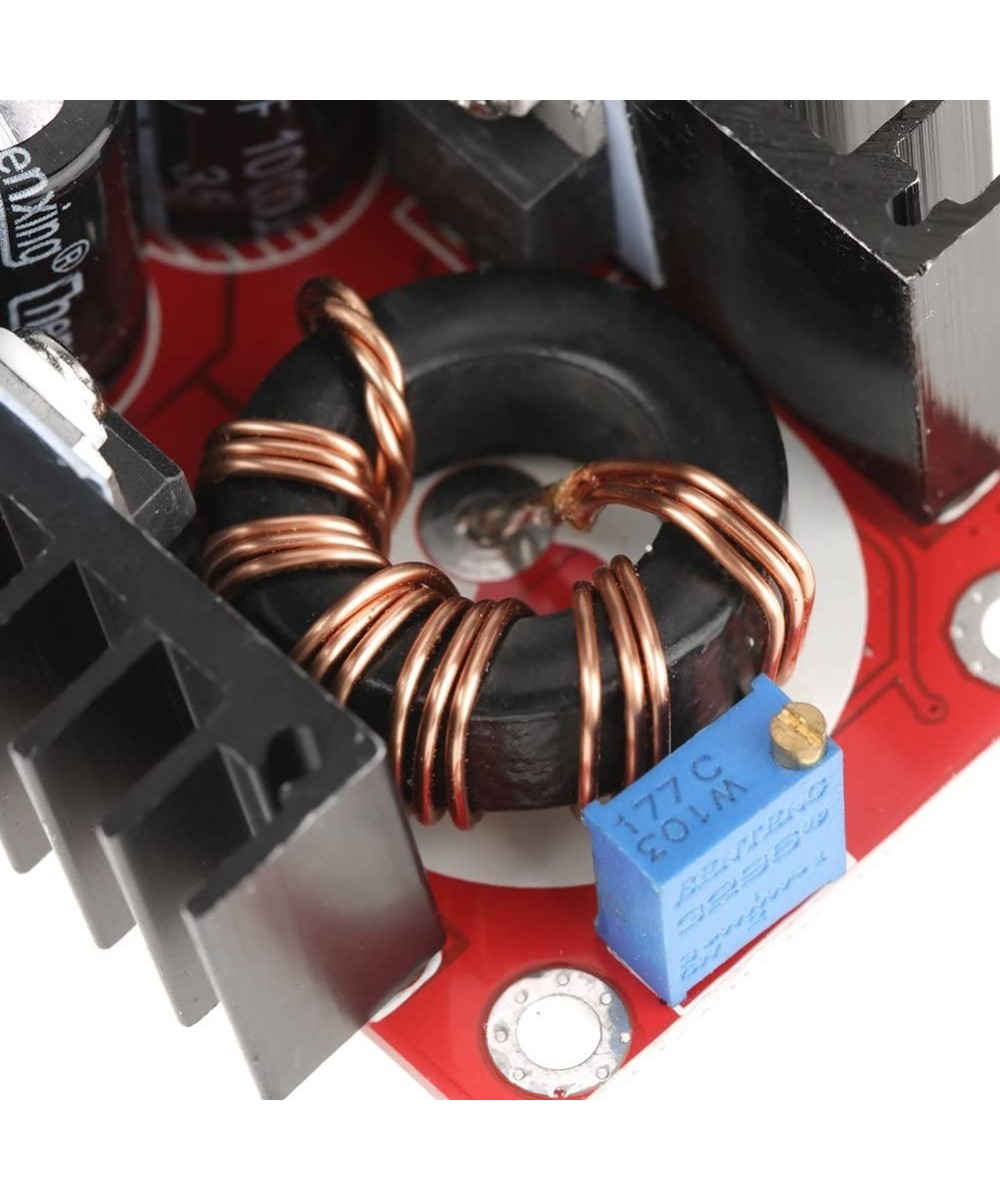

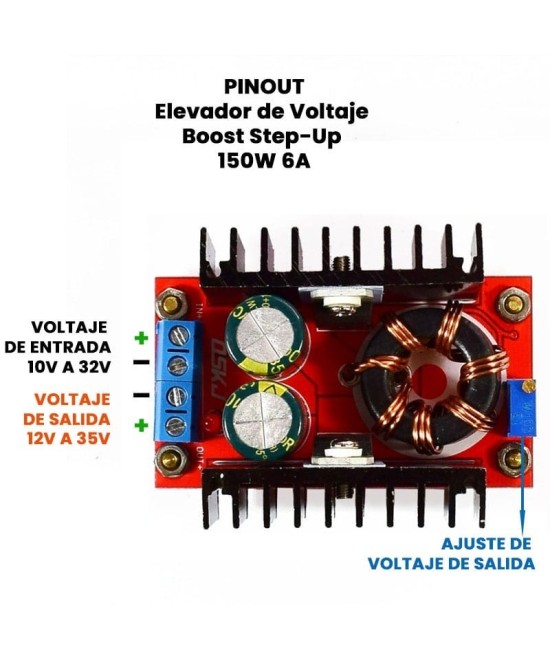

El convertidor de voltaje DC-DC Step-Up 6A 150W tiene como función entregar un voltaje de salida constante superior al voltaje de entrada frente a variaciones del voltaje de entrada o de carga. Soporta corrientes de salida de hasta 6A, voltaje de entrada entre 5V a 32V y voltaje de salida entre 7V a 32V. El voltaje de salida se selecciona mediante un potenciómetro multivuelta.

El convertidor DC-DC 6A es un regulador de tipo conmutado elevador (Step-Up o Boost) con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado.  El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Permite obtener un voltaje regulado a partir de una fuente con un voltaje inferior, por ejemplo: obtener 24V a partir de una batería de automóvil de 12V. Es capaz de manejar una carga de hasta 6A o 150W máx.

Especificaciones Tecnicas:

Convertidor DC-DC Boost

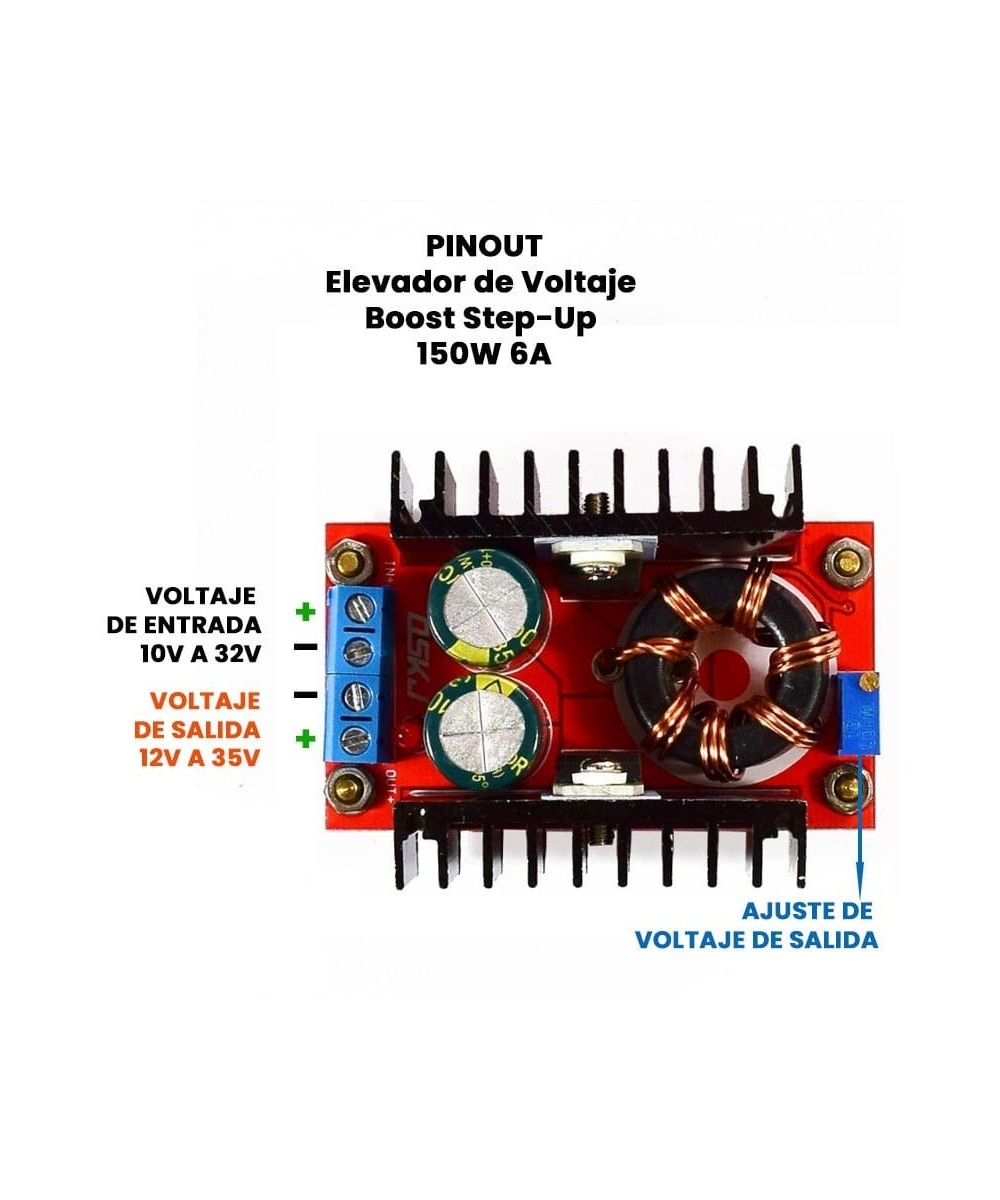

Voltaje de entrada: 10V a 32V DC

Voltaje de salida: 12V a 35V DC

V. Salida ajustable (Regulable por trimmer)

Corriente de entrada: 10A máx.

Corriente de salida: 6A máx.

Potencia de salida: 100W (refrigeración natural), 150W (cooler)

Eficiencia de conversión: 94% máx. (medido a 2.5A)

Ondulación de la salida: 2%

Regulación de carga: S (I) ≤ 0.5%.

Regulación de voltaje: S (u) ≤ 0.5%.

Frecuencia de Trabajo: 500KHz

Consumo en stand-by: 25mA

Protección de sobre-temperatura: NO

Protección de corto circuito: NO (se recomienda usar fusible a la salida)

Protección limitadora de corriente: NO

Protección frente a inversión de polaridad: NO (agregar diodo en serie en la entrada)

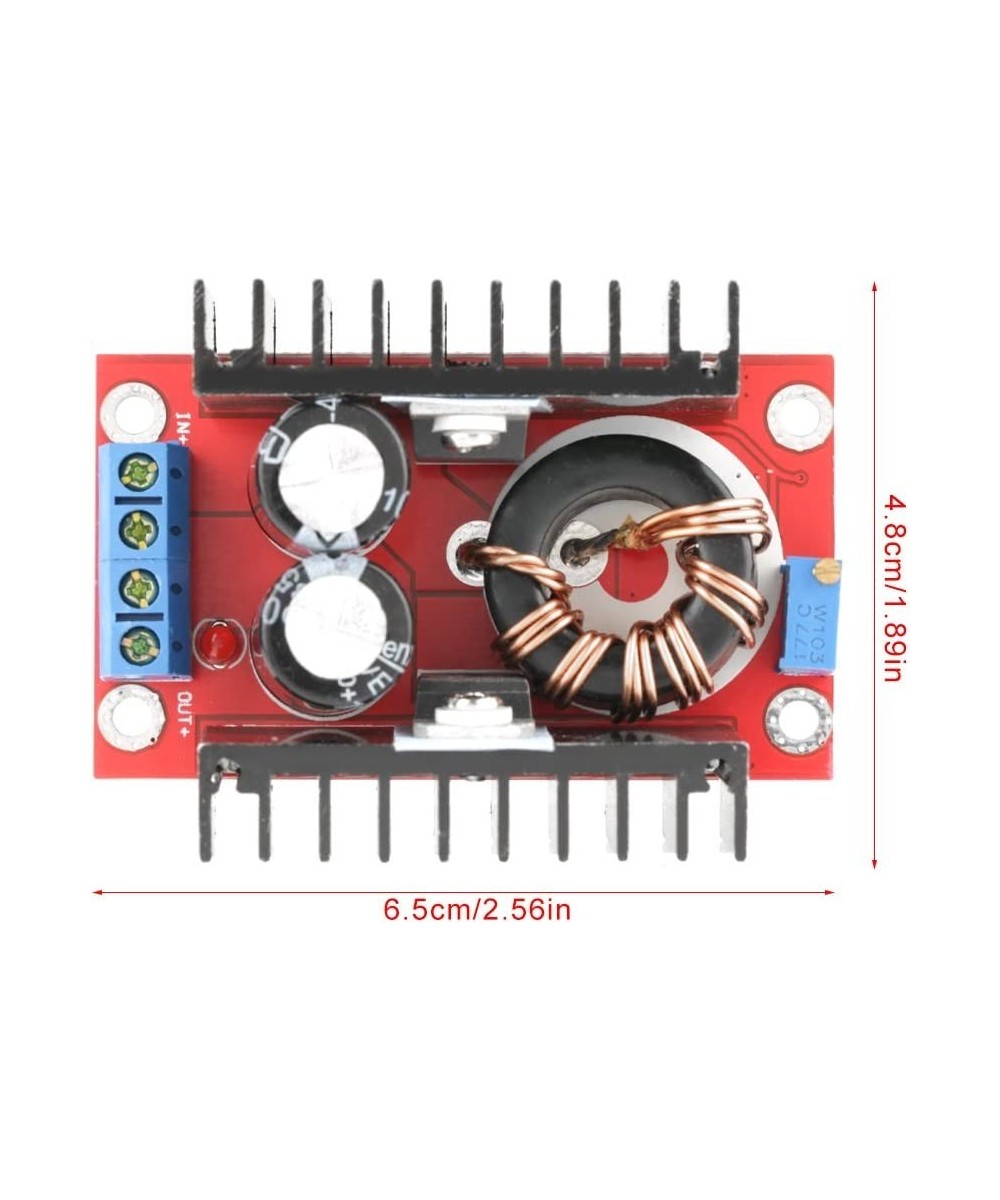

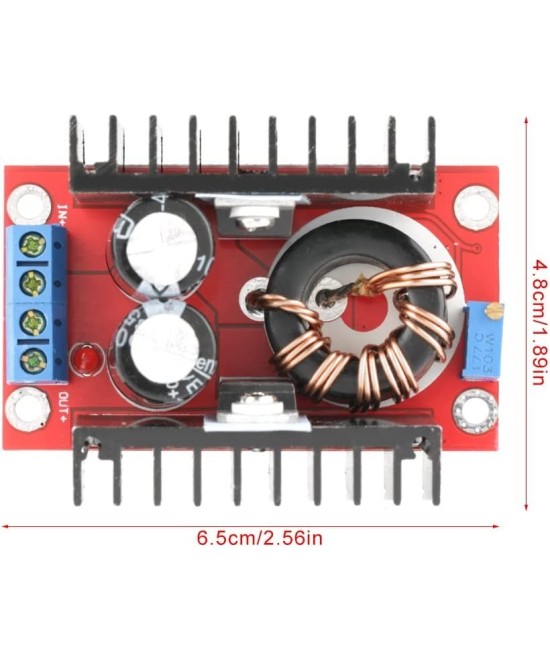

Dimensiones: 65mm*47mm*28mm
