Controlador Puente H Doble L298N de 4 Motores

Descripción:

L298N es un controlador IC dedicado, en un circuito integrado de puente H, y la diferencia es que la corriente de salida L293D aumenta, aumenta la potencia. Corriente de salida. 2A, la corriente más alta. 4A, el voltaje de funcionamiento máximo de 50 V, puede impulsar cargas inductivas, como motores de CC de alta potencia, motores paso a paso, motores reductores, servomotores, válvulas electromagnéticas, que en particular se pueden ingresar directamente con la junta del microcontrolador, por lo que se controlan fácilmente por el microcontrolador Cuando el motor de accionamiento, puede controlar directamente el motor paso a paso, y el motor puede avanzar y retroceder logra esto simplemente cambiando el nivel lógico de la entrada.

Este módulo tiene un tamaño pequeño, características fáciles de controlar. Con este módulo le dará un control cómodo del motor, puede responder a las necesidades del problema del motor paso a paso de alta potencia. Este módulo puede controlar el motor bifásico, trifásico, cuatro fases. Es compatible con dos controles de accionamiento de motor de CC, control de motor paso a paso de cuatro fases.

Características:

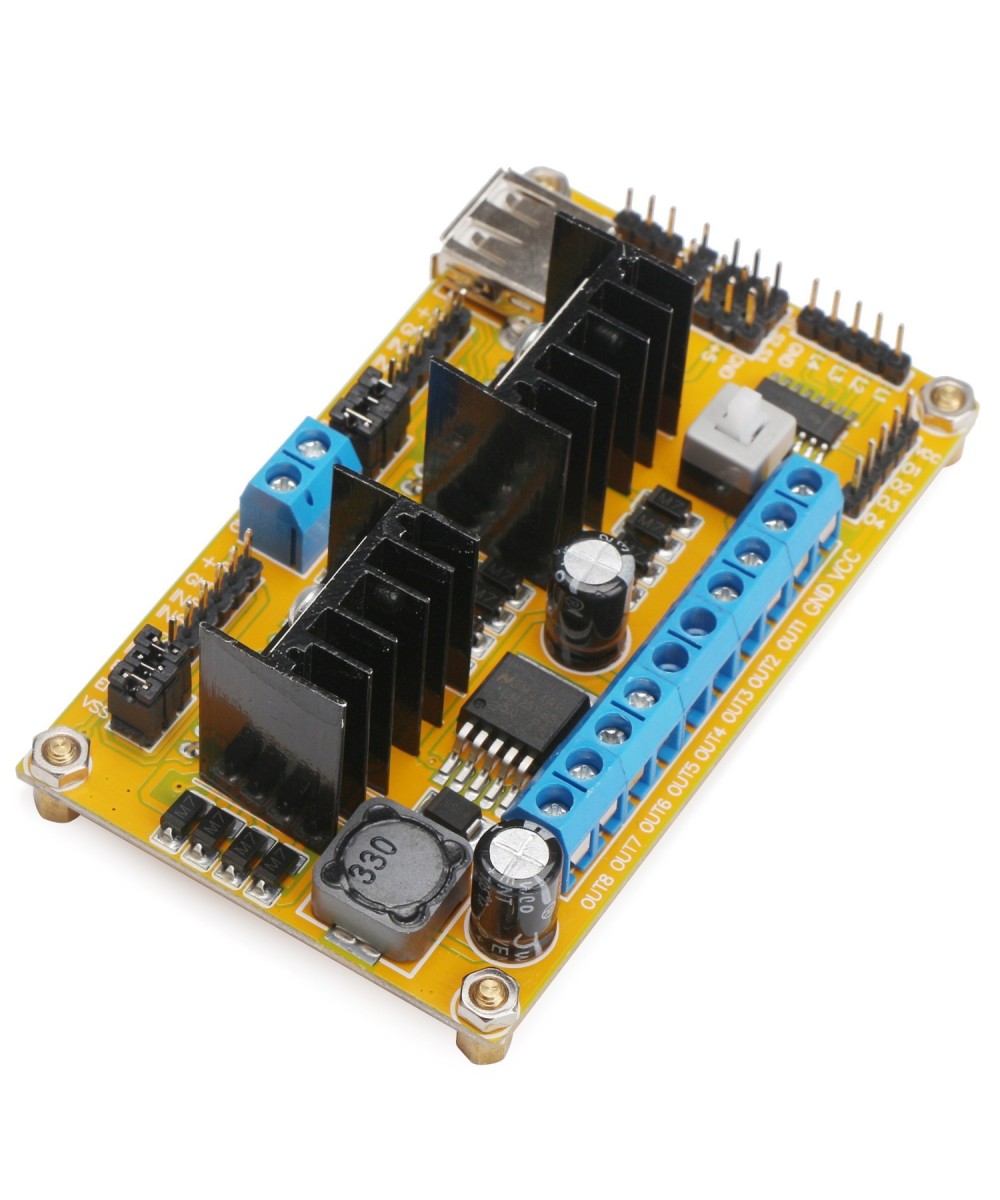

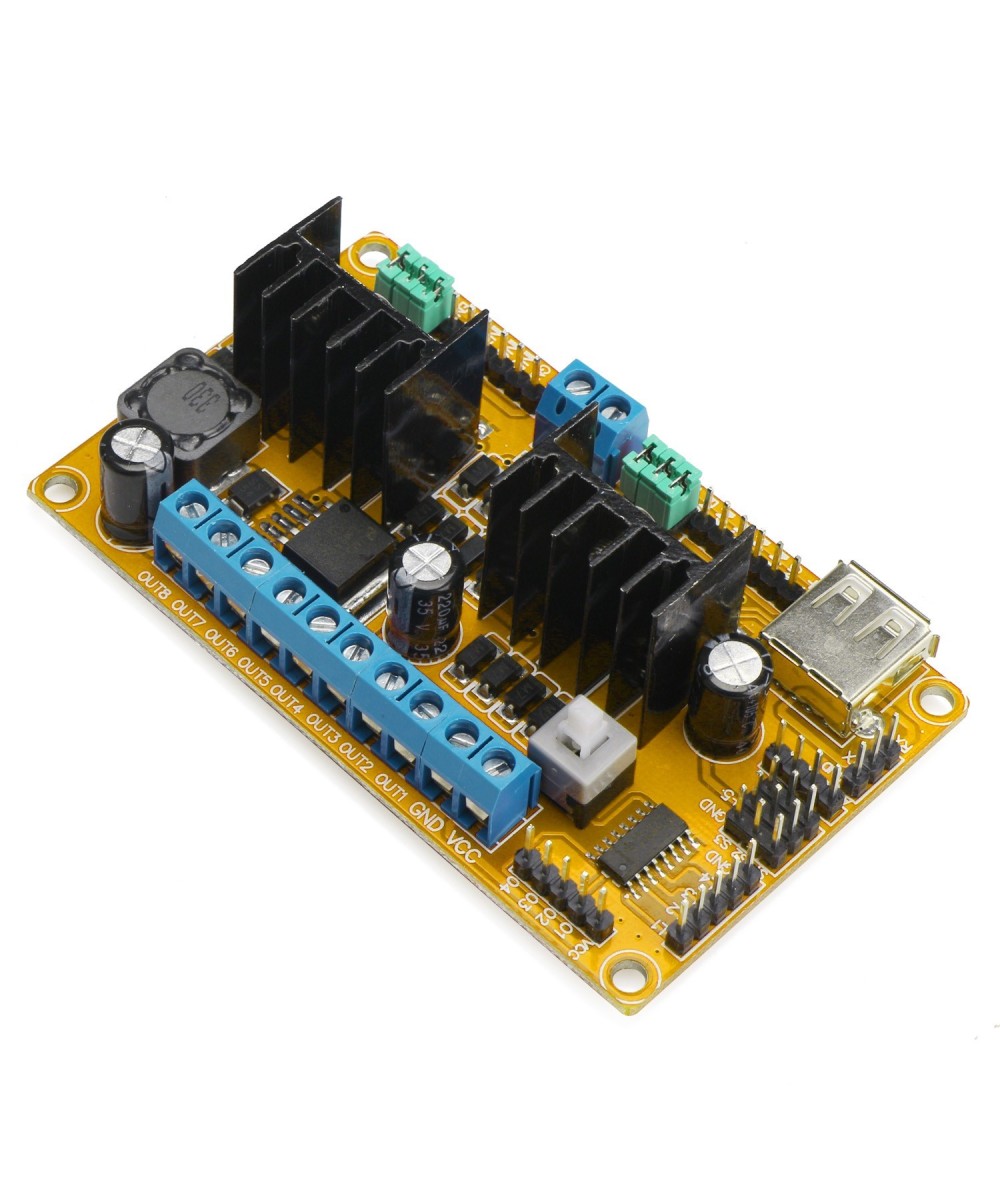

1. Los dos chips L298N integrados pueden impulsar cuatro motores de CC (reversibles, pueden ser modulación PWM) o dos motores paso a paso

2. Chip regulador de voltaje LM2596 DC-DC integrado (puede generar 5 V, el microcontrolador puede dar, sensor de dirección, potencia del enrutador, hasta la batería 2A)

3. Además de dos placas de chip L298N, y luego la reintegración puede ser un controlador ULN2003, un motor paso a paso, un motor de CC o cuatro (arranque y parada, no puede avanzar ni retroceder), por ejemplo, cuando el robot puede ser controlado Para el ventilador de extinción de incendios, ya no necesita circuitos externos.

4. Canales de servo integrados, terminal de salida de señal y microcontrolador de acoplamiento conveniente.

5. El puerto USB integrado, la alimentación del enrutador se puede insertar directamente.

6. Admite W703N, enrutador WIFI para automóvil sin modificación de daños, inserción USB, se puede dibujar con pin RXD TXD, es conveniente comunicarse con su propio microcontrolador

7. Cable de salida de 5 V CC (terminal, salida de clavija), para facilitar los dispositivos de suministro de energía externos de 5 V necesarios

Descripción general de L298N:

Este módulo de controlador L298N, en ST nuevo chip L298N original, proceso SMT con alta estabilidad, con condensadores electrolíticos de aluminio de alta calidad, la estabilidad del circuito. Puede conducir directamente dos motores de CC de 3-30 V y proporciona una interfaz de salida de 5 V (entrada baja como 6 V), el microcontrolador puede tener un circuito de fuente de alimentación de 5 V (bajo factor de ondulación) para admitir el control ARM MCU de 3,3 V, puede controlar fácilmente la velocidad del motor de CC y la dirección se puede controlar motor paso a paso de dos fases, el motor paso a paso 5 con 4 líneas. El coche inteligente es una herramienta esencial.

Parametros del producto:

1. El chip del controlador: L298N chip de controlador de motor de CC de doble puente H

2. La parte de conducción del rango de suministro de energía del terminal Vs: + 5V a + 30V; panel interior, si es necesario tomar energía, el rango de fuente de alimentación Vs: + 6V a + 30V

3. Porciones de conducción de corriente máxima Io: 2A

4. La parte lógica del rango de corriente de funcionamiento: 0 a 36mA

5. El rango de voltaje de entrada de la señal de control (IN1 IN2 IN3 IN4):

Bajo: -0.3V menor o igual que Vin menor o igual que 1.5V

Alto: 2.3V menor o igual Vin menor o igual que Vss

6. El rango de voltaje de entrada de la señal de habilitación (ENA ENB):

Bajo: -0.3 menor o igual que Vin menor o igual que 1.5V (señal de control inactiva)

Alto: 2.3VMenor o igual que Vin menor o igual que Vss (señal de control activa)

7. Potencia máxima: 20 W (cuando la temperatura T = 75C)

8. Temperatura de almacenamiento: -25C a + 130C

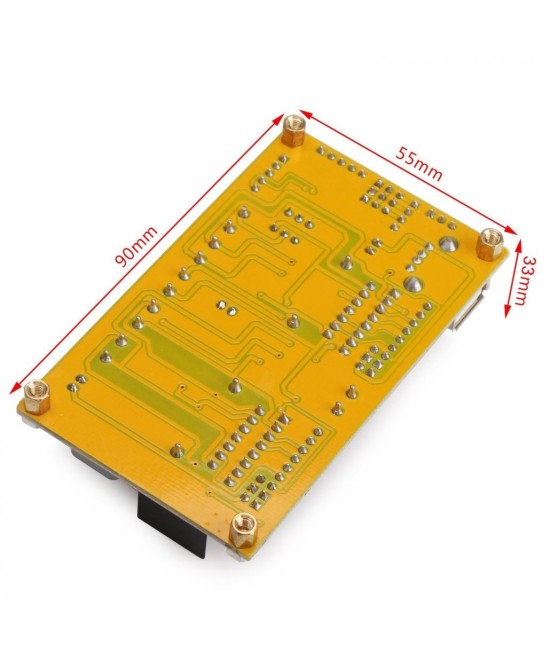

9. El tamaño de la placa de conducción: 55 mm x 45 mm x 33 mm (con pilar de cobre fijo y altura de la aleta)

10. Otra expansión: el control del intermitente, toma la parte lógica de la interfaz eléctrica dentro del panel.

Incluye:

1 x Controlador Puente H Doble L298N de 4 Motores
