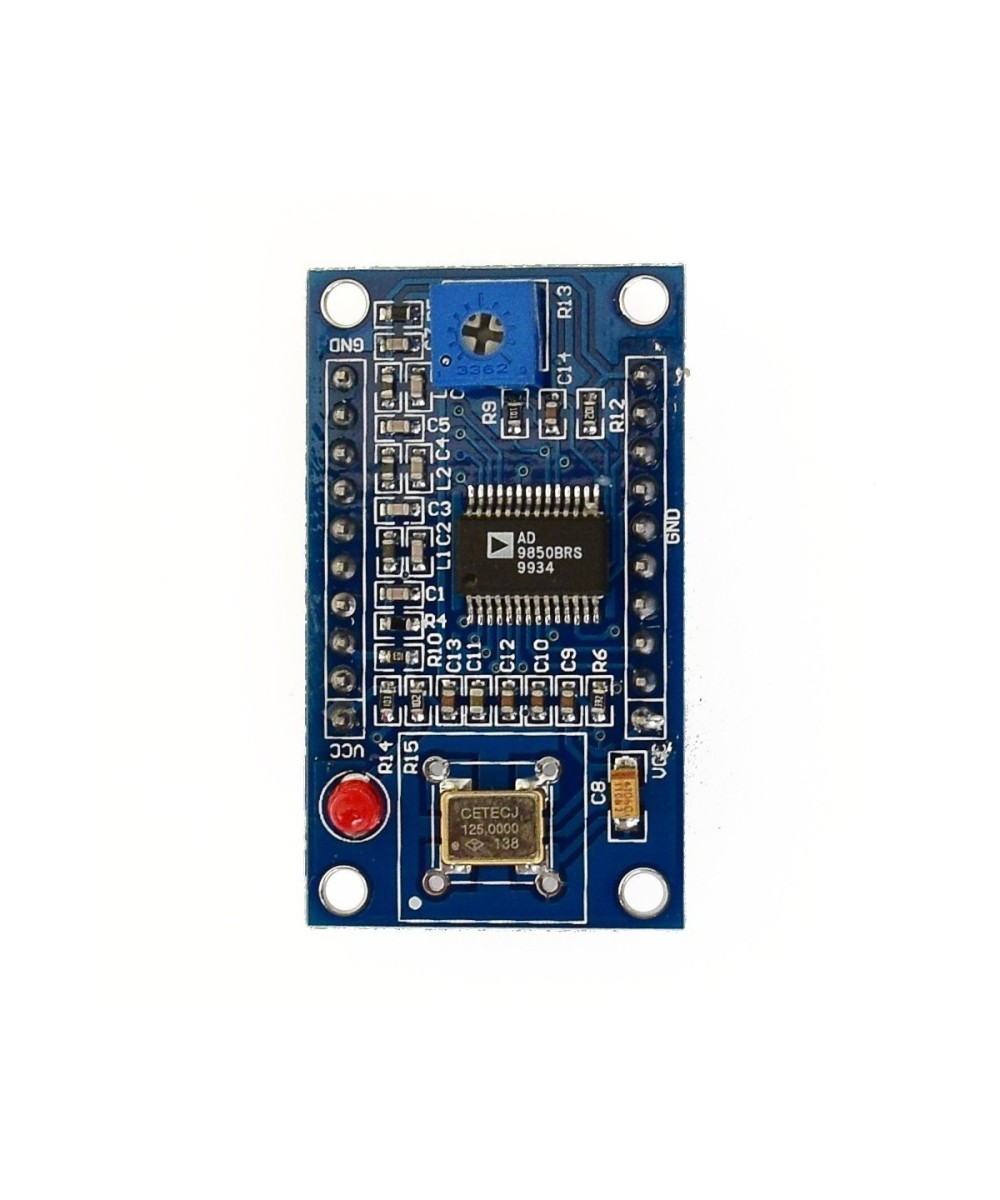

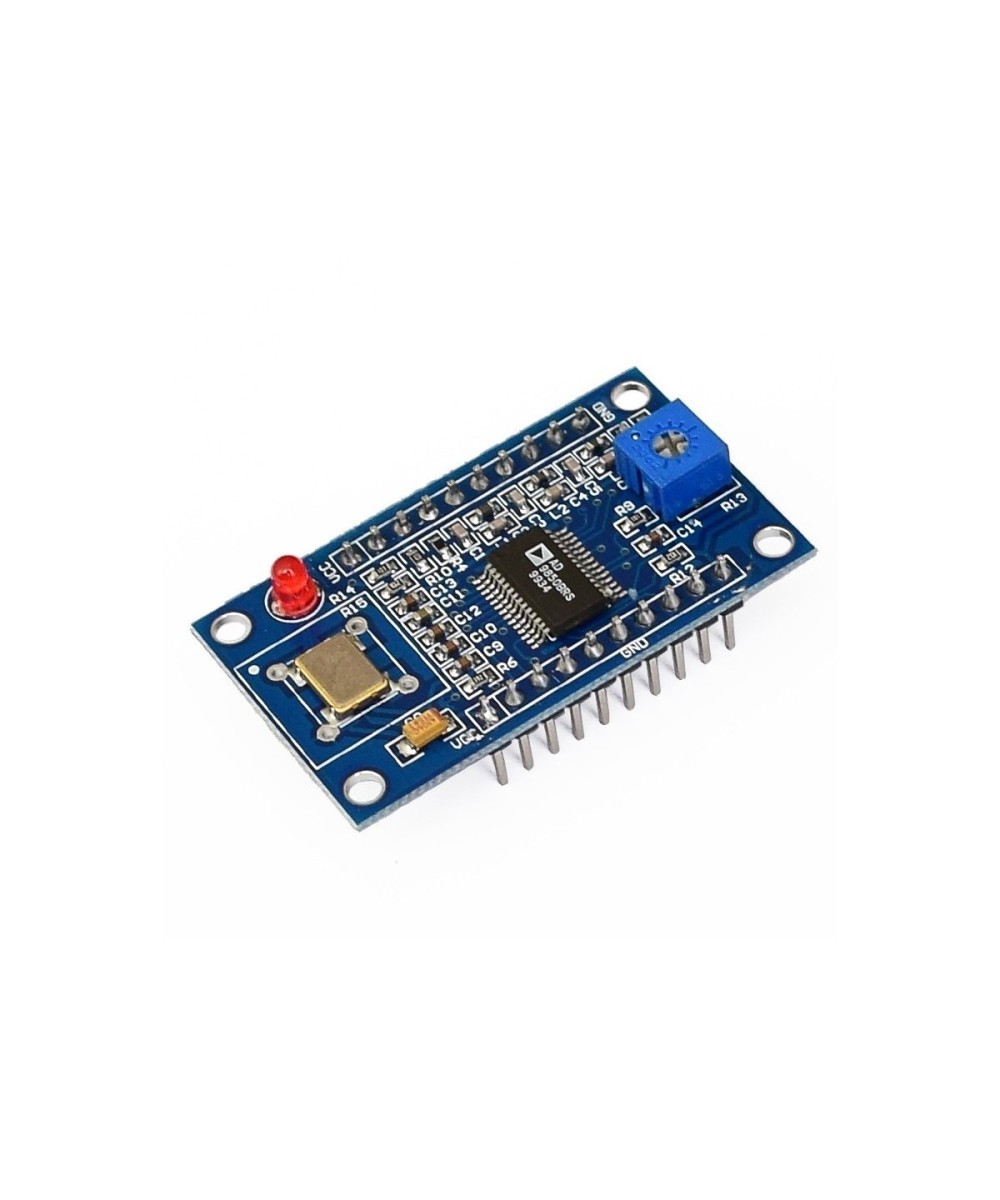

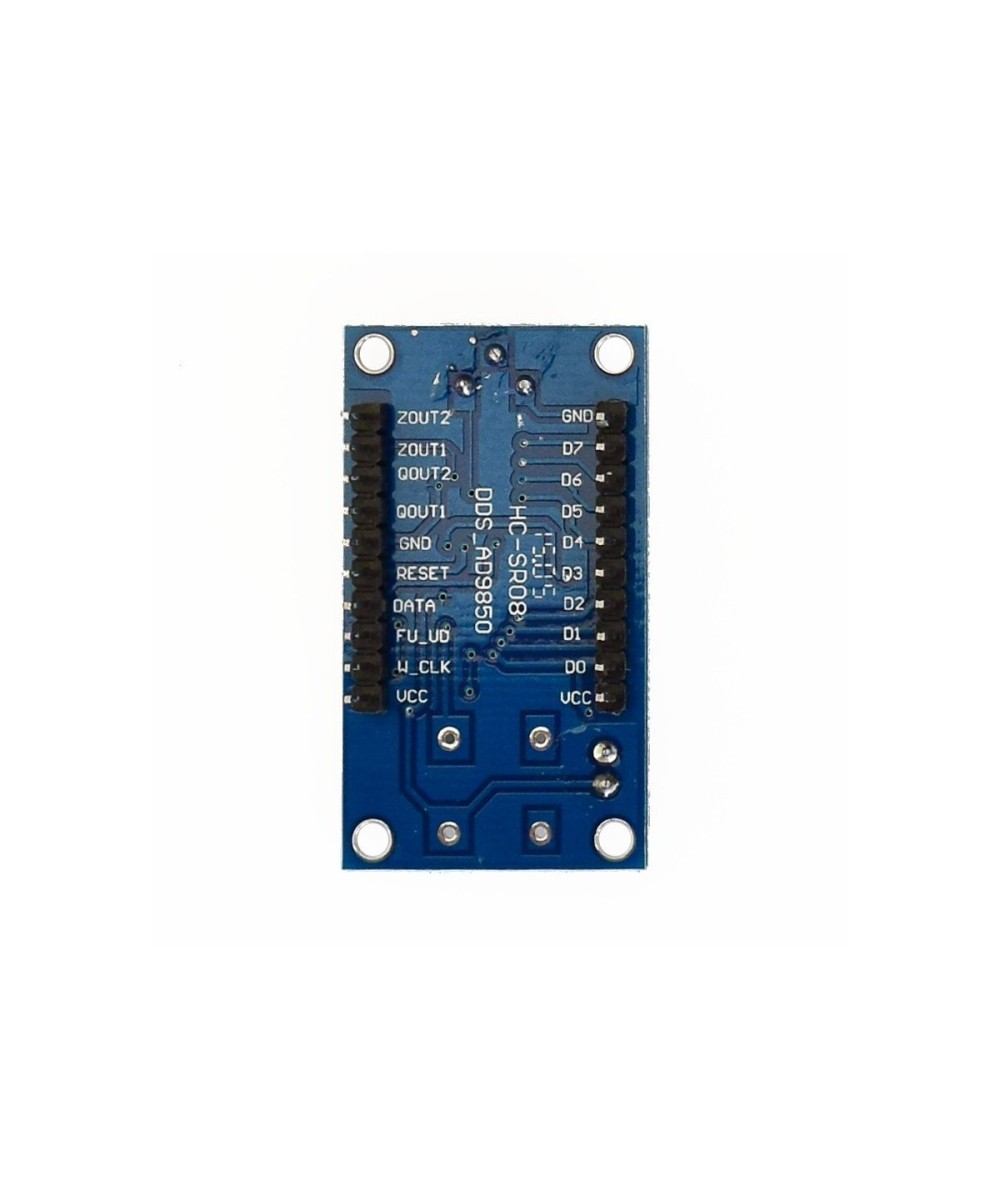

Generador de Señales AD9850 Compatible con Arduino

Descripción:

El modulo AD9850 te permite generar señales senoidales, cuadradas, triangulares de una frecuencia de hasta 40mHz. El AD9850 es un Direct Digital Synthesizer (DDS) fabricado por Analog Devices. El módulo se puede manejar con un microcontrolador de forma paralela (8 bits) o serial. Es muy usado para construir generadores de señal para pruebas de laboratorio a bajo costo. Facil de integrar con Arduino.

Especificaciones:

Voltaje de operación: +3.3V a +5V DC

Rango de Frecuencia de salida: 0-40 MHz

4 Salidas de señales: 2 Senoidales y 2 Onda Cuadrada

DAC de alto desempeño con comparador de alta velocidad

DAC SFDR > 50 dB @ 40 MHz AOUT

Word de modulación de Frecuencia de 32-bits

Interface de control simplificada: Byte paralelo o serial

Capacidad de modulación de fase

Bajo consumo: 380mW @ 125MHz (+5V DC), 155mW @ 110MHz (+3.3V DC)

Función de apagado por software

Dimensiones: 4.5 x 2.6cm
