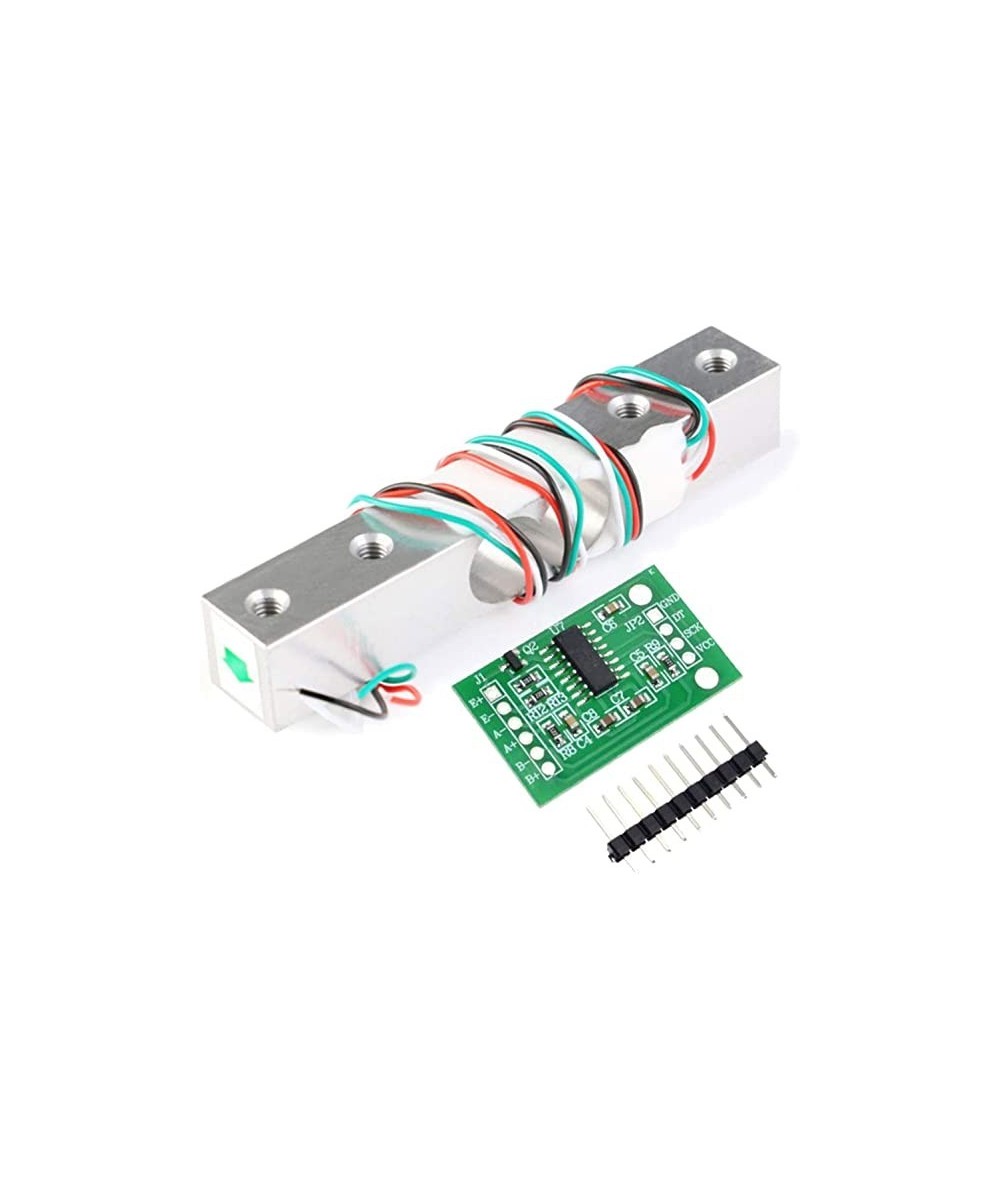

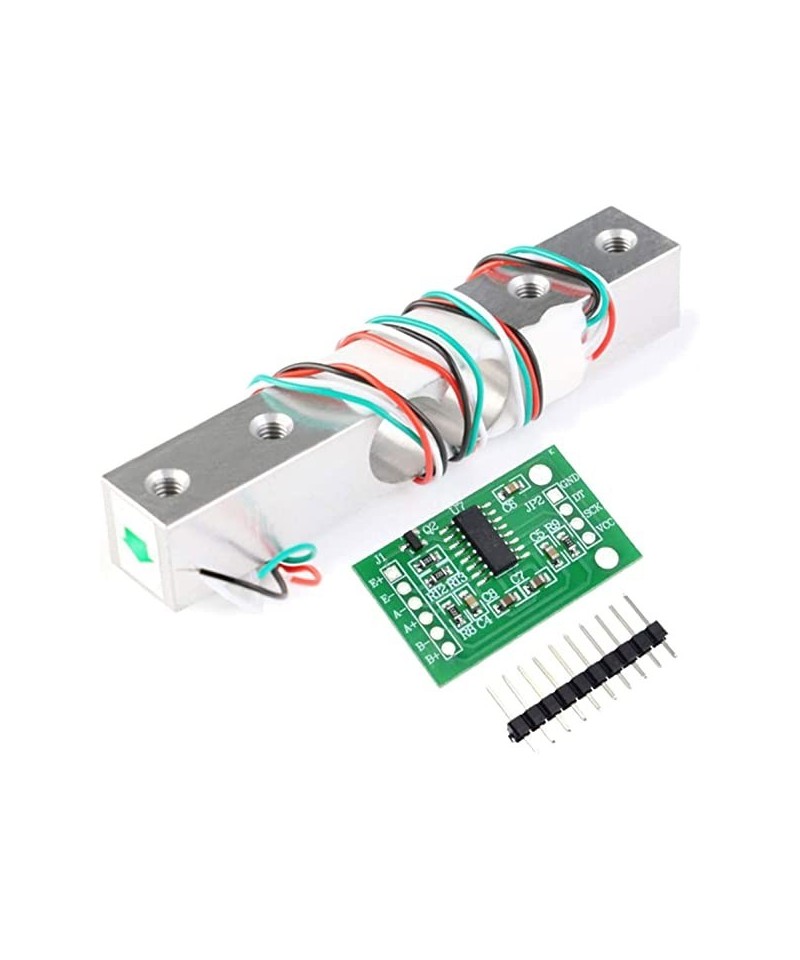

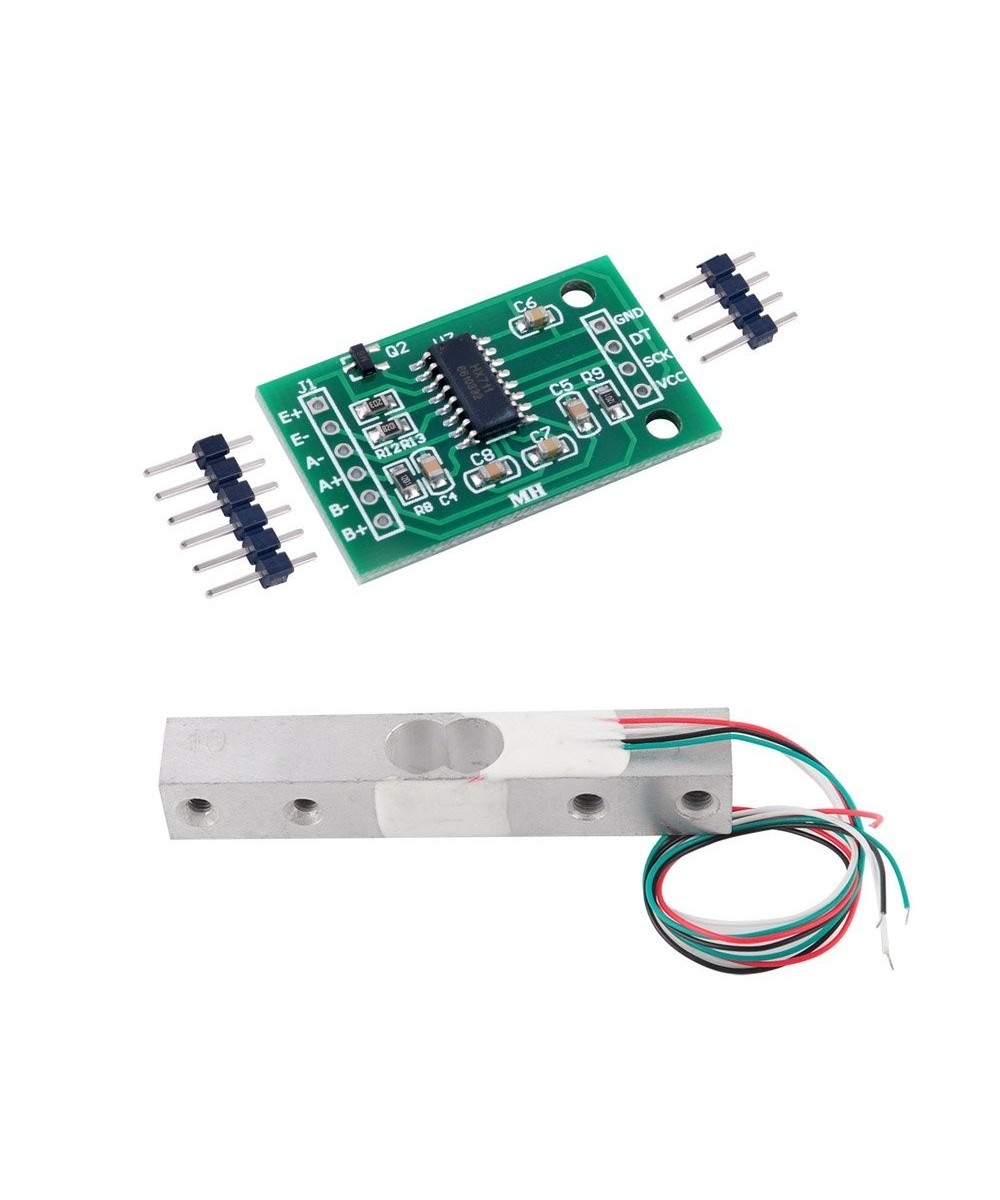

Modulo y Sensor de peso 20Kg HX711 FZ1439

Descripcion:

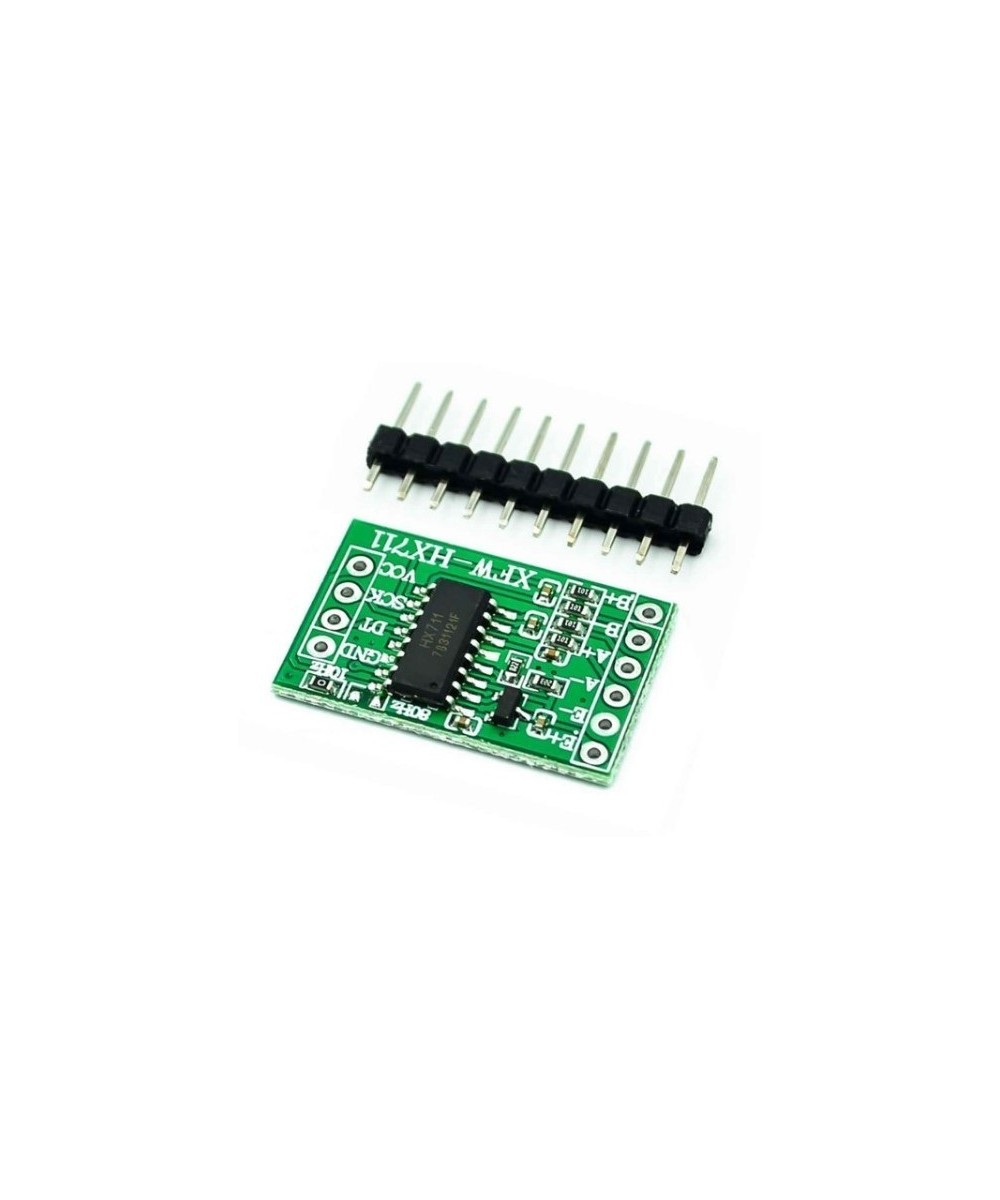

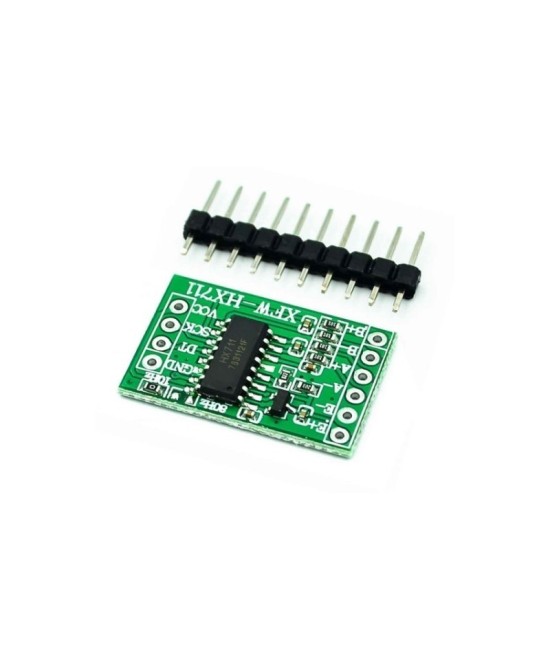

Este módulo utiliza 24 de alta precisión a/d de chip convertidor HX711. Es una especialmente diseñada para la alta precisión electrónica Escala designwith dos entrada analógica ChannelThe integración interna de 128 veces el amplificador de ganancia programable. El circuito de entrada se puede configurar para proporcionar un puente puente Tipo presión (como modo de sensor pressureweighing) es de alta precisionlow costo es un ideal de muestreo front-end módulo.

Características:

Dos canales de entrada diferencial seleccionable

Chip activo bajo ruido PGA con ganancia seleccionable de 3264 y 128

Fuente de Alimentación de chip regulador para load-cell y ADC Fuente de Alimentación analógica

Chip oscilador no requiere ningún componente externo con cristal externo opcional

Chip power-on-reset

Control digital simple y la interfaz Serial: pin-driven controlsno programación necesario

Seleccionable 10SPS o 80SPS velocidad de datos de salida

simultánea rechazo de 50 y 60 Hz suministro

Consumo de corriente incluyendo regulador de la fuente de alimentación analógico en chip: funcionamiento normal < 1,5 mAPower abajo < 1uA

Operación rango de voltaje de alimentación: 2.6 – 5.5 V

Rango de temperatura de funcionamiento: -20 grados a + 85 grados

Documento Link:

https://github.com/aguegu/ardulibs/tree/master/hx711

https://www.youtube.com/watch?v=ngupzwea4vg

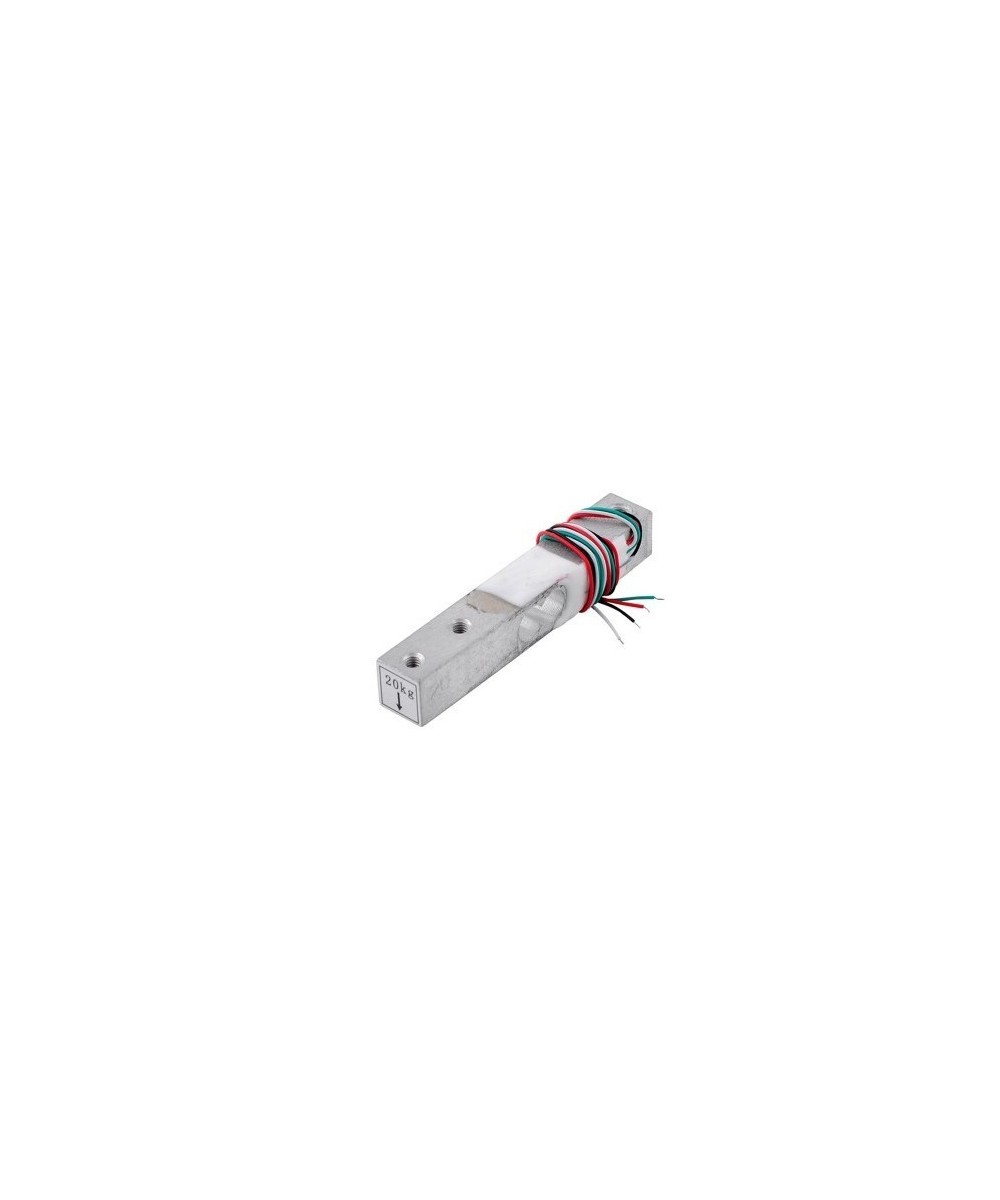

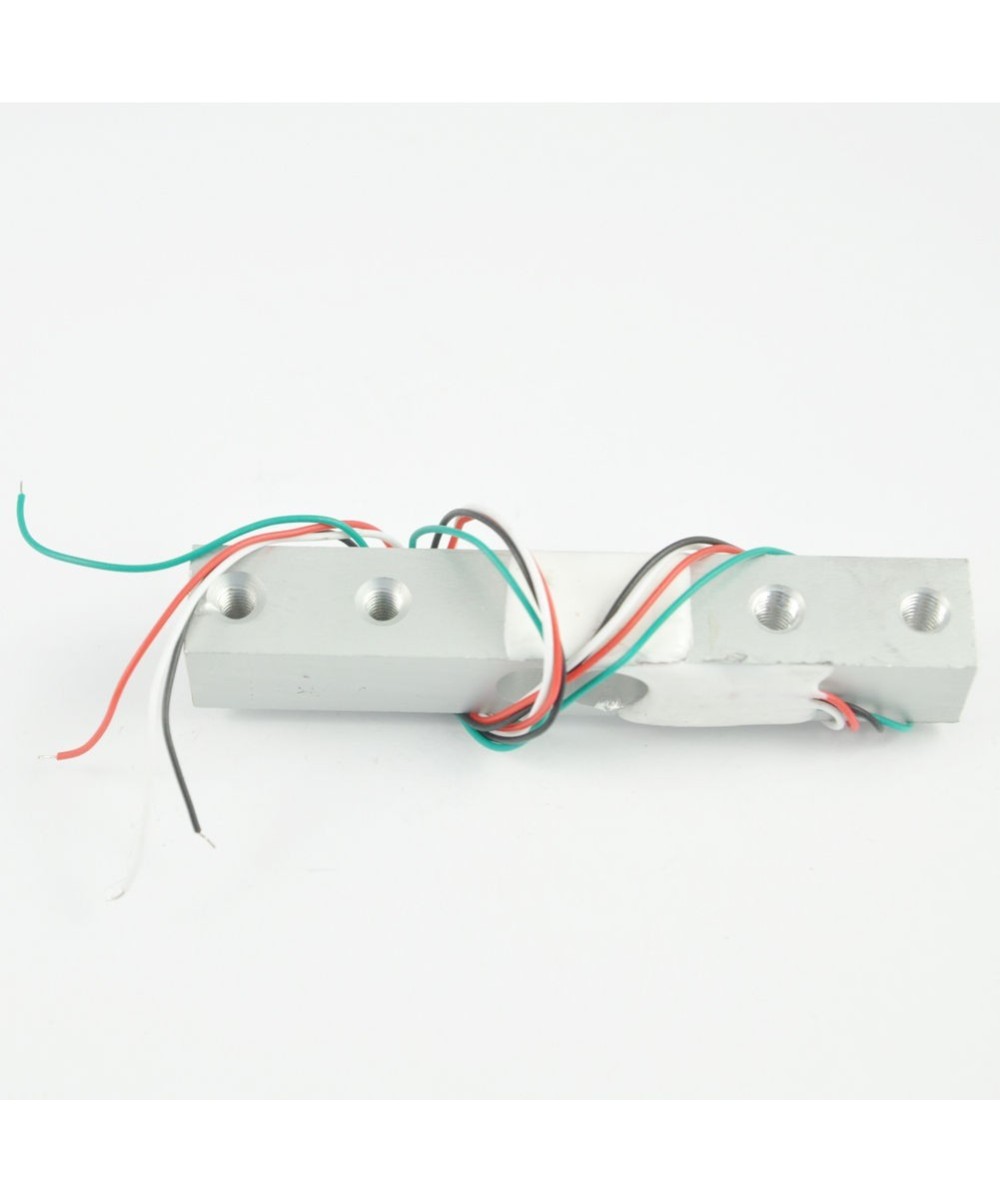

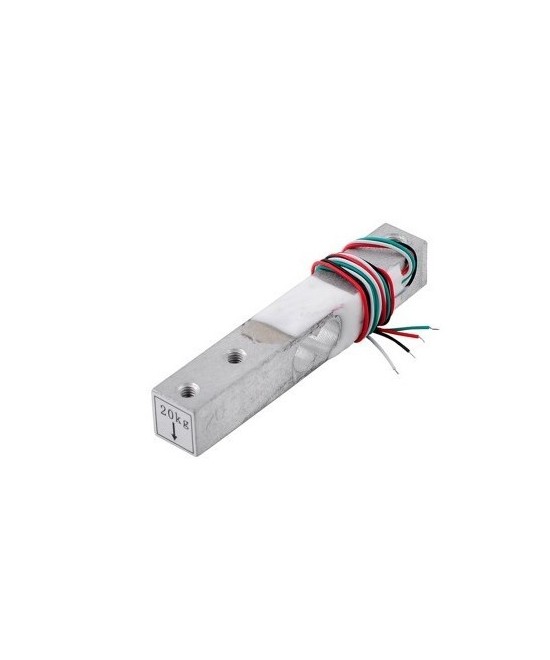

20 kg Carga Cell

Cuatro cables, fácil de usar

5 – 10 V tensión de salida de voltaje, la fuerza aplicada está directamente como un cambio de señal.

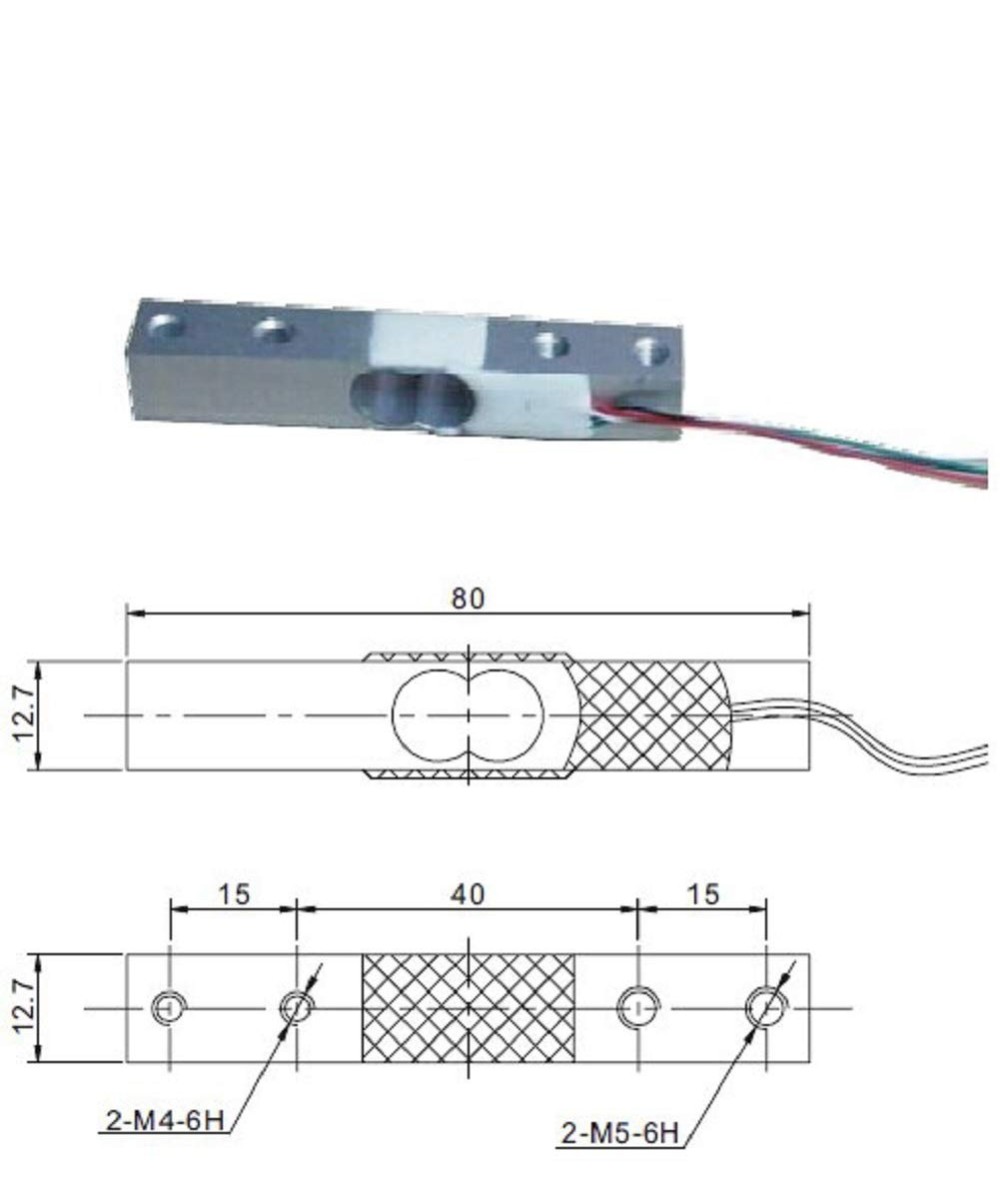

Tamaño: 12.7 * 12.7 mm * 80 mm

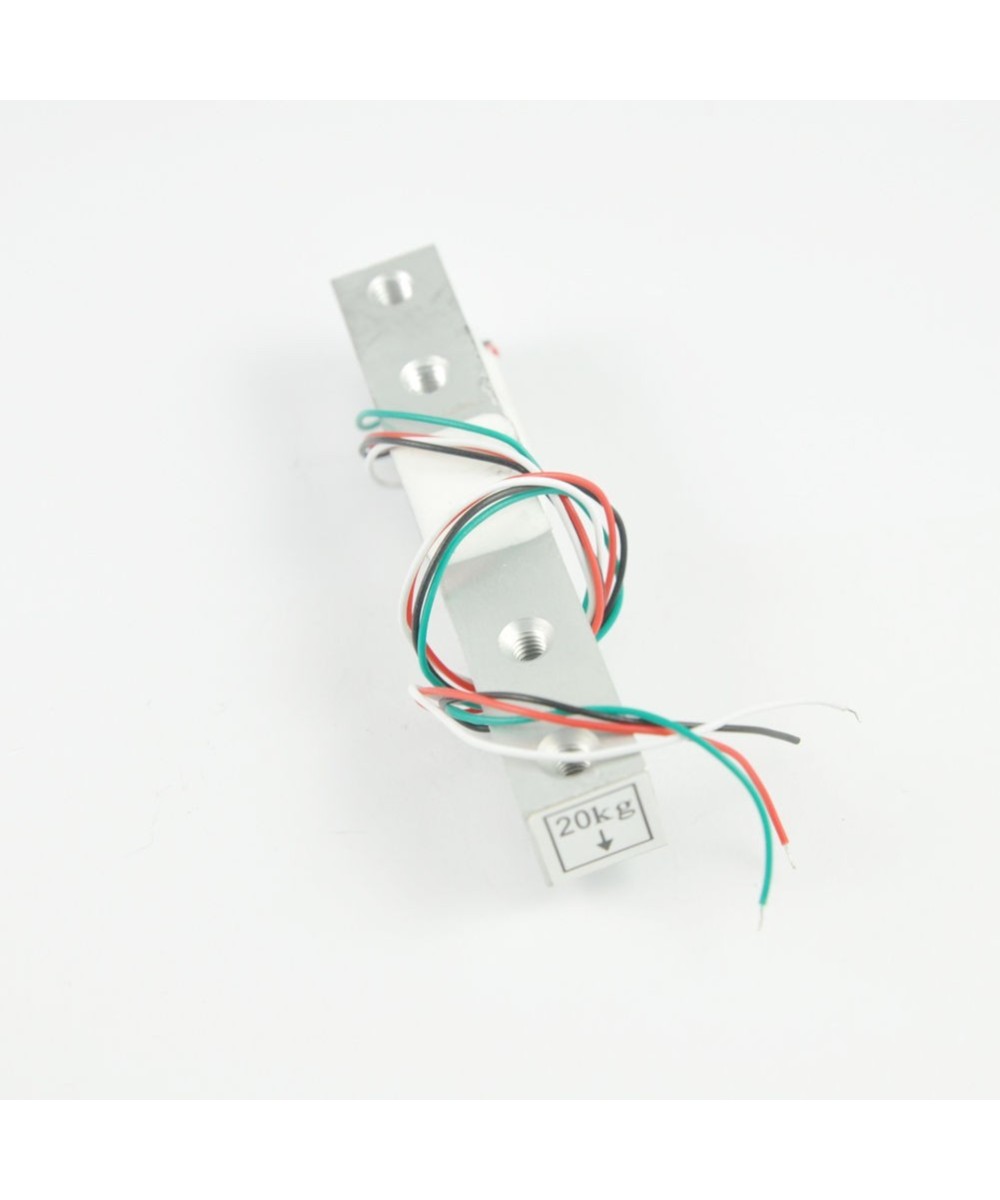

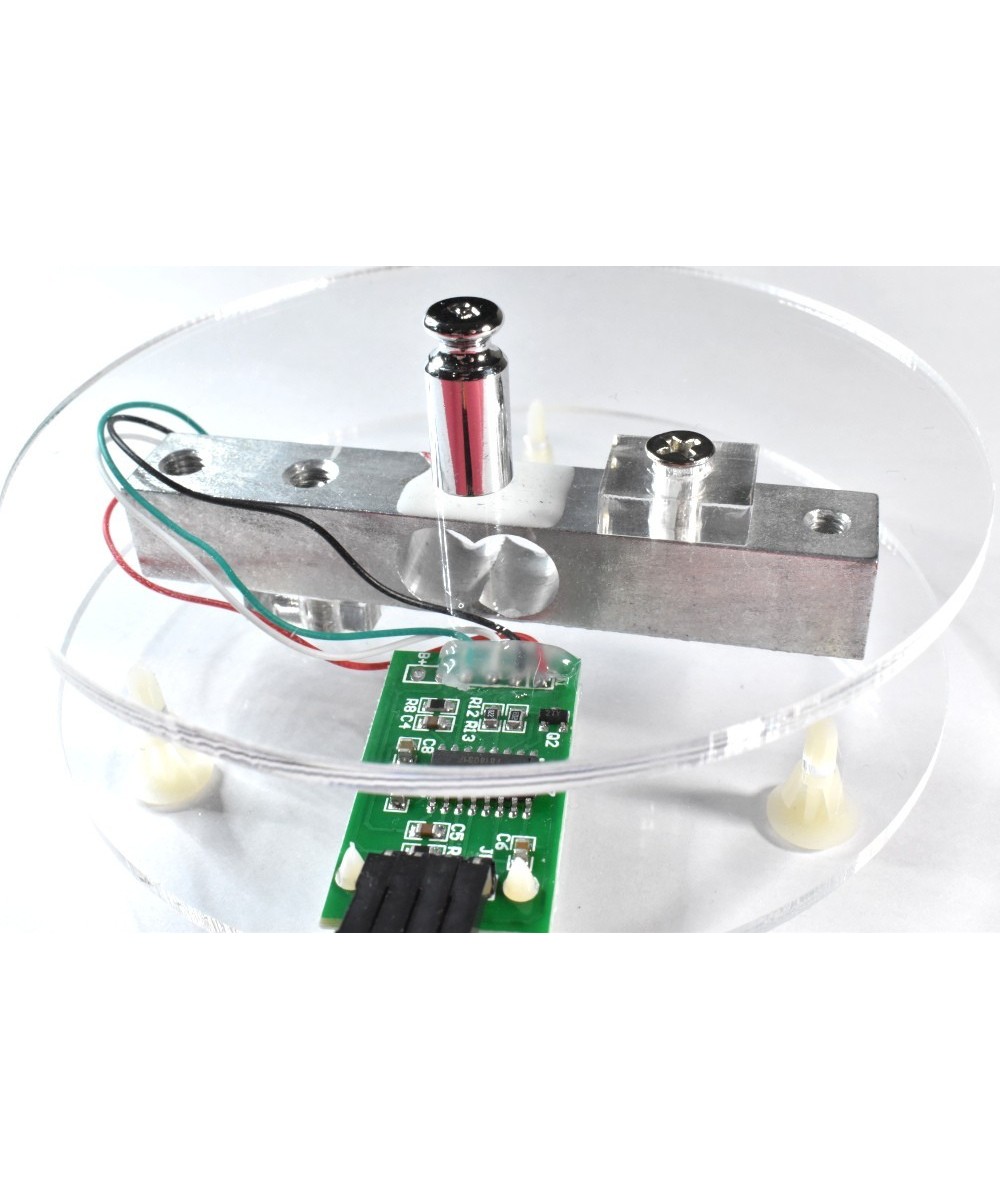

Sensor a través de la tornillo agujero en un extremo fijo y el otro extremo para mantener flotante estado, aplicar gravedad siguientes la dirección indicada por etiqueta

particular atención no debe empujar directamente la parte cubierta de plástico blanco, para no dañar el sensor

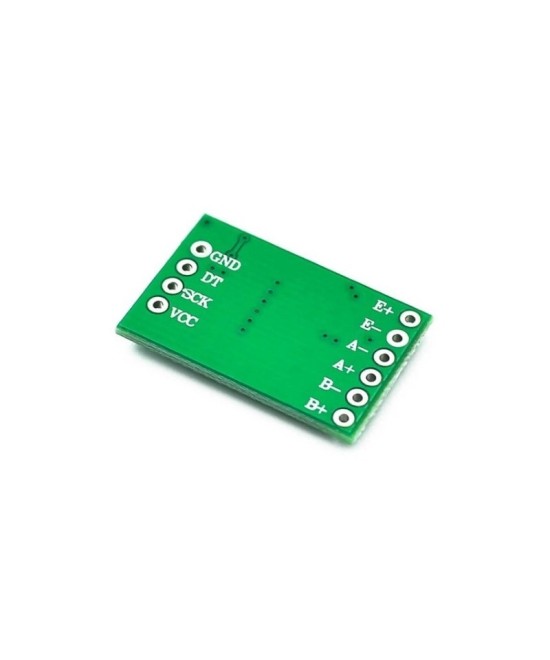

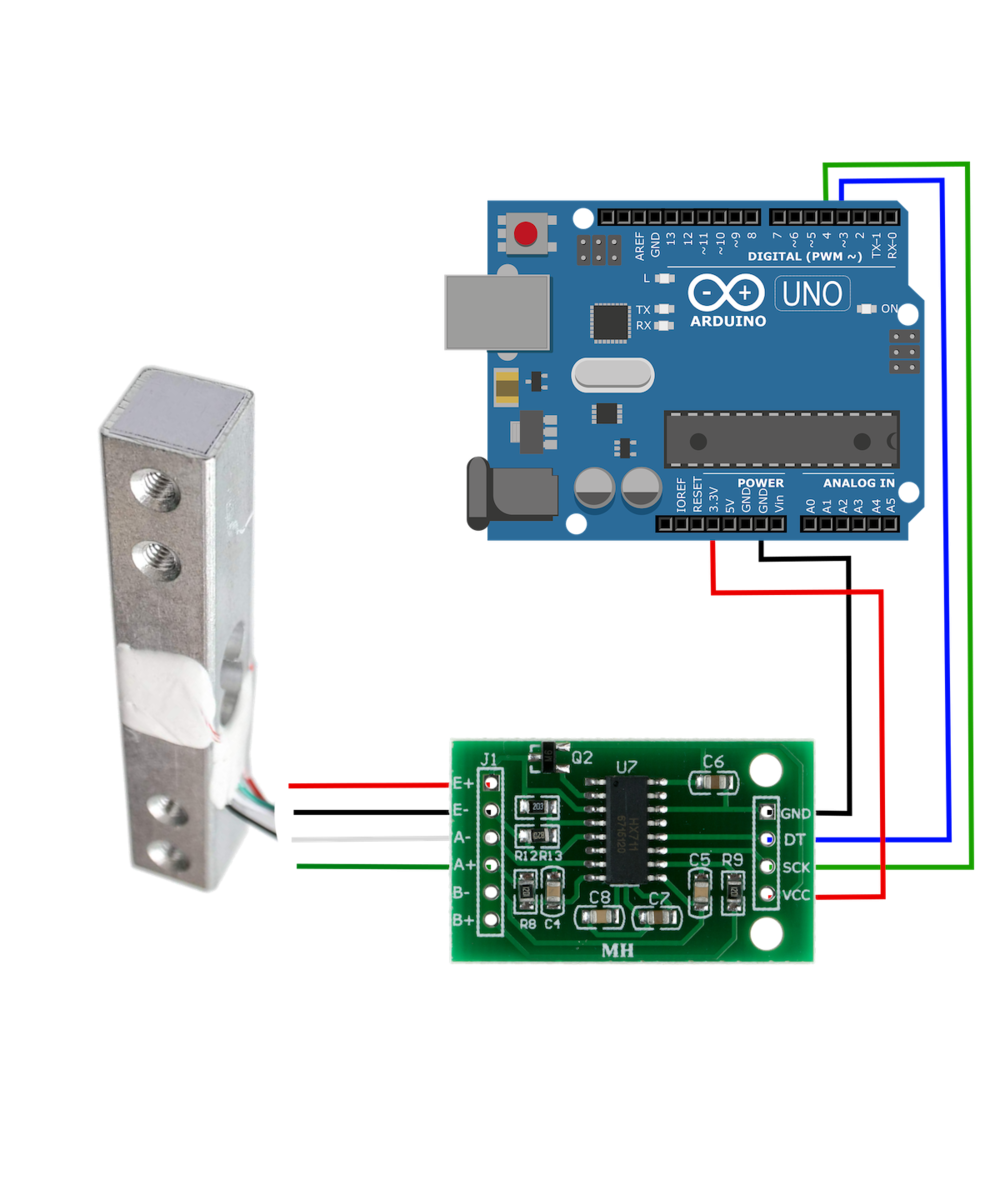

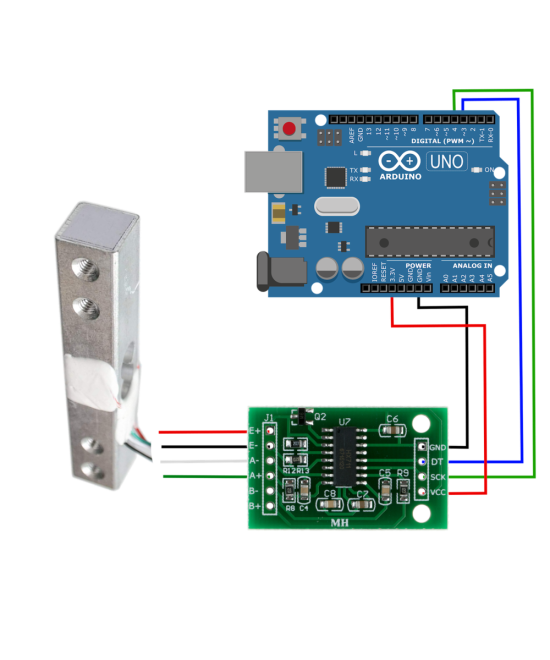

Conexión:

Color Rojo a e +

Color Negro para e-

Color Verde A a +

Color Blanco a A-
