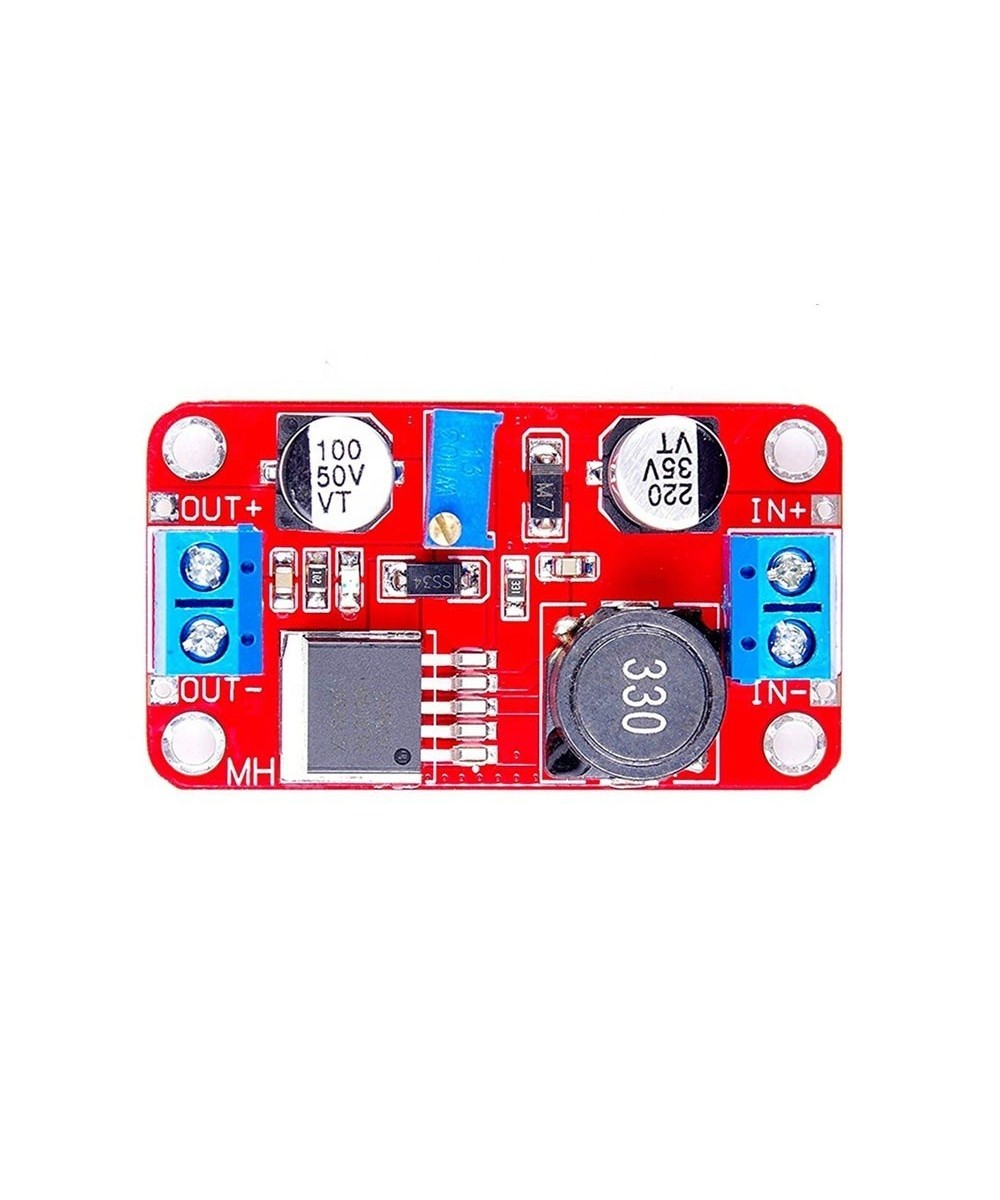

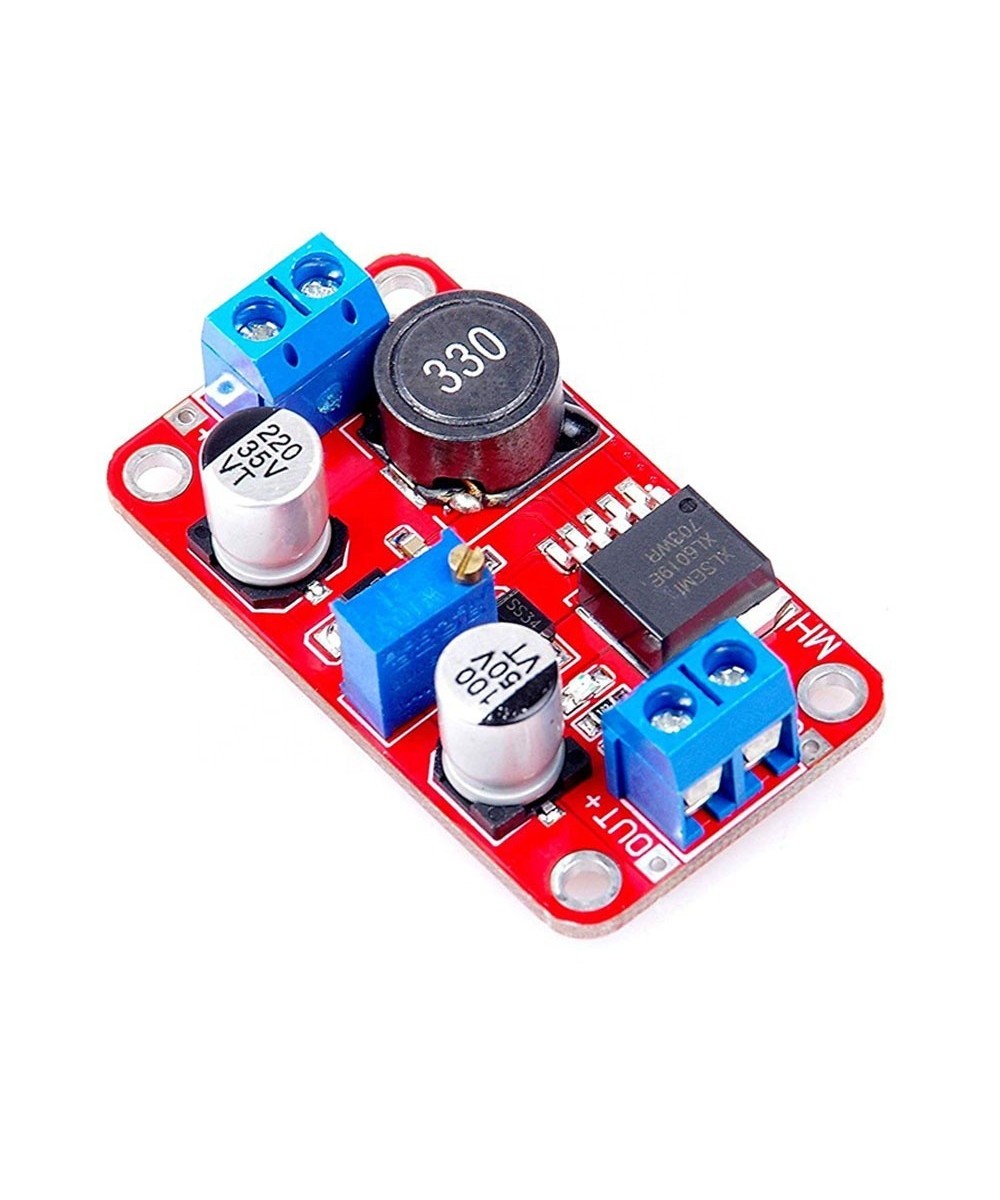

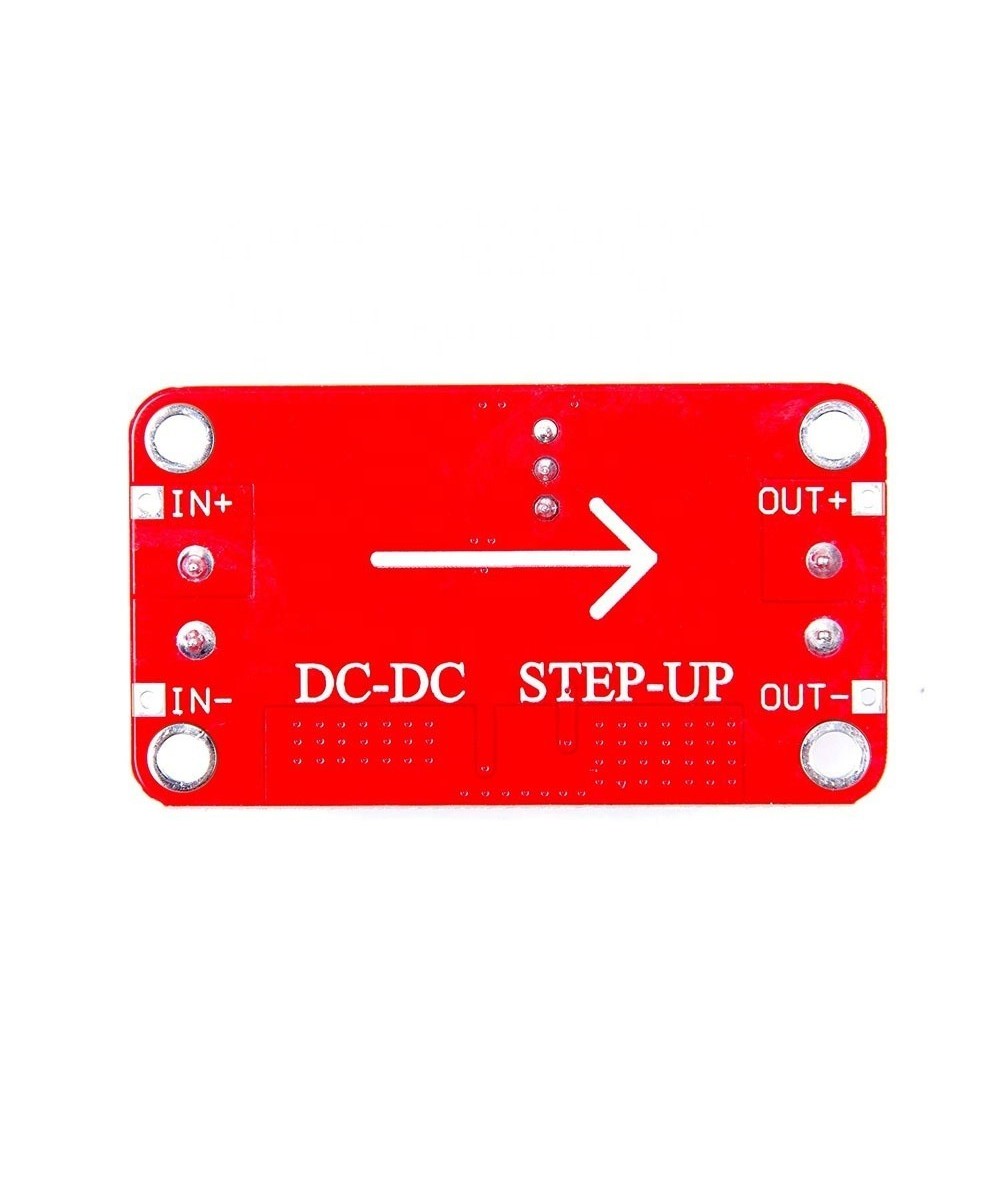

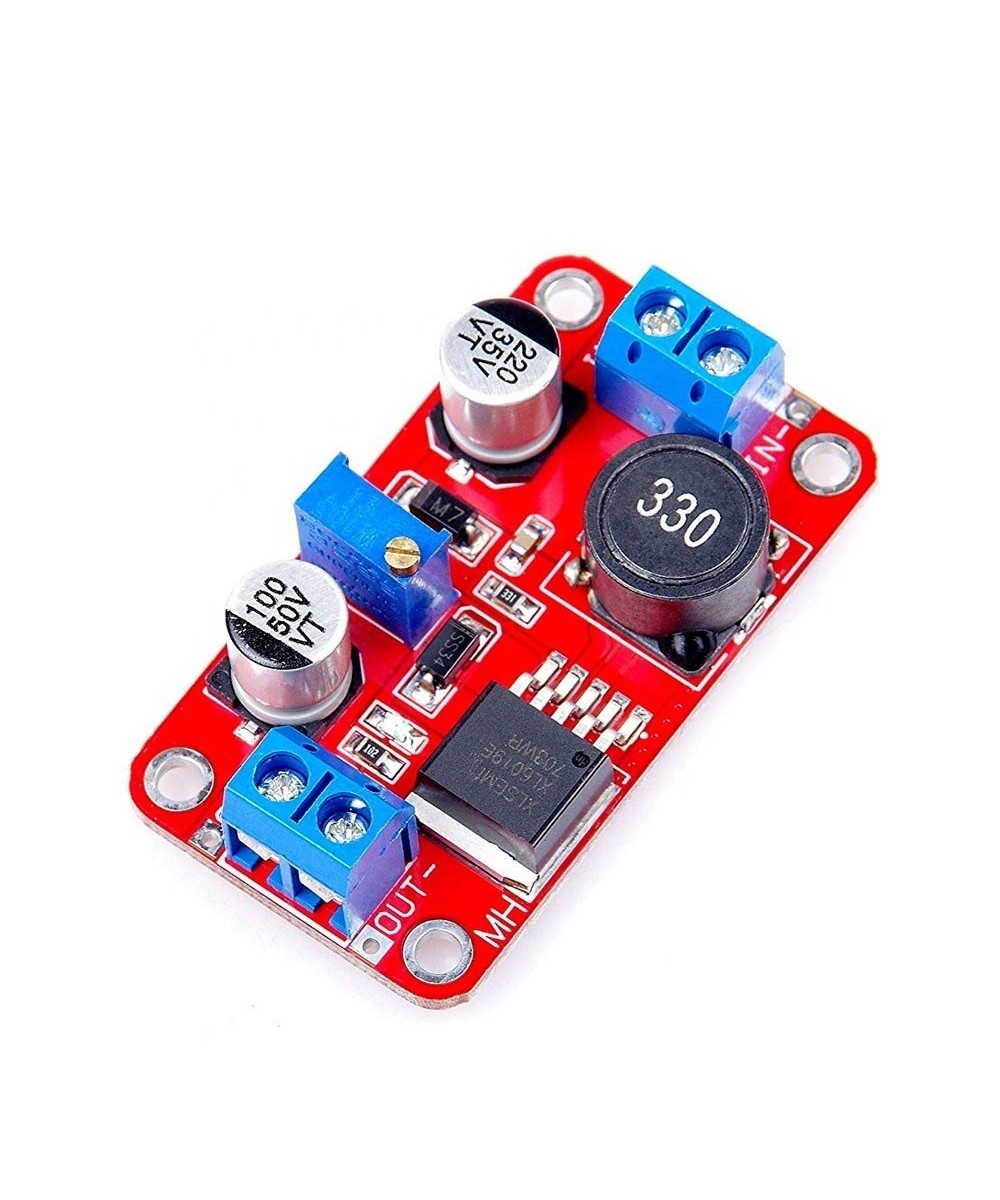

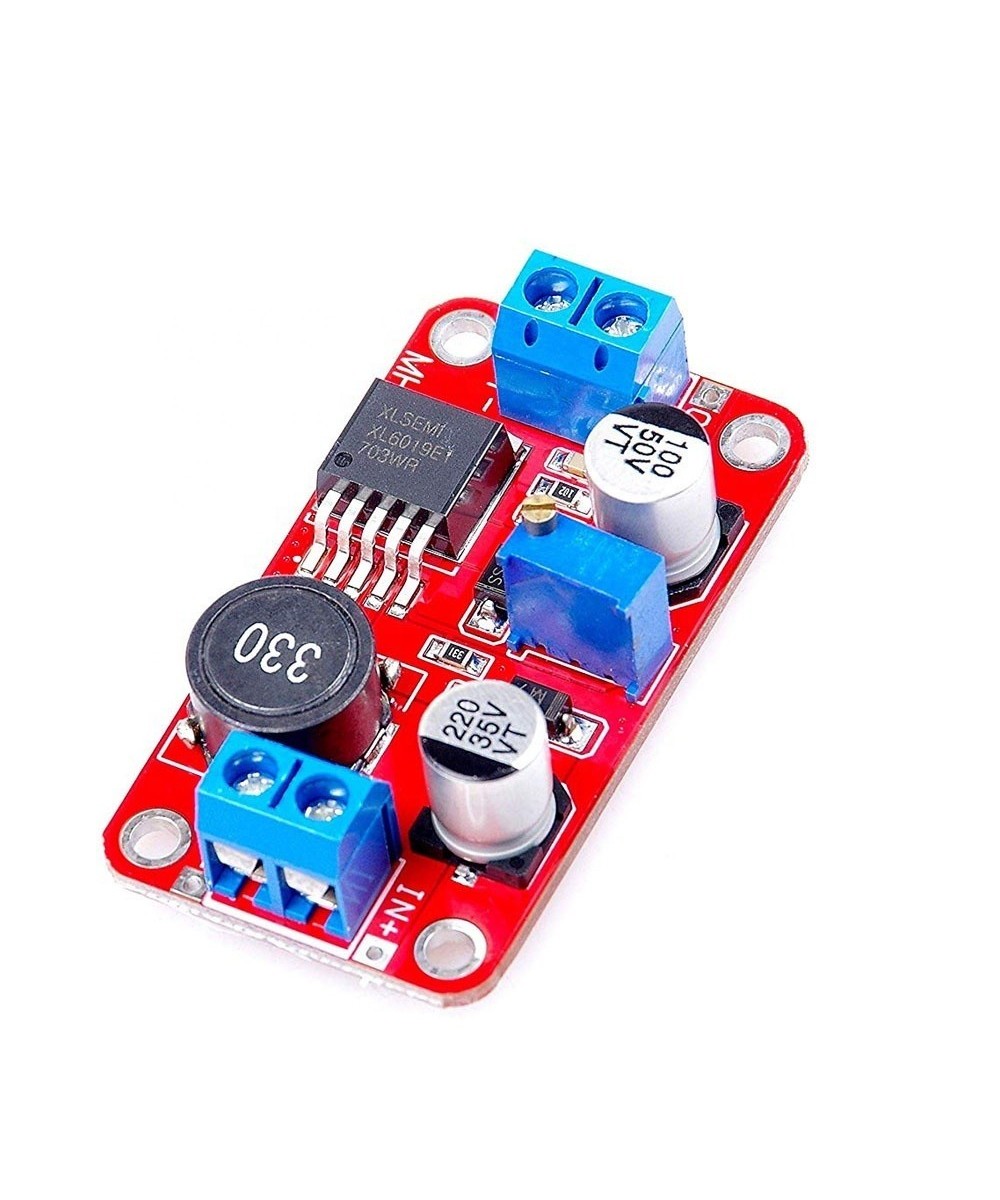

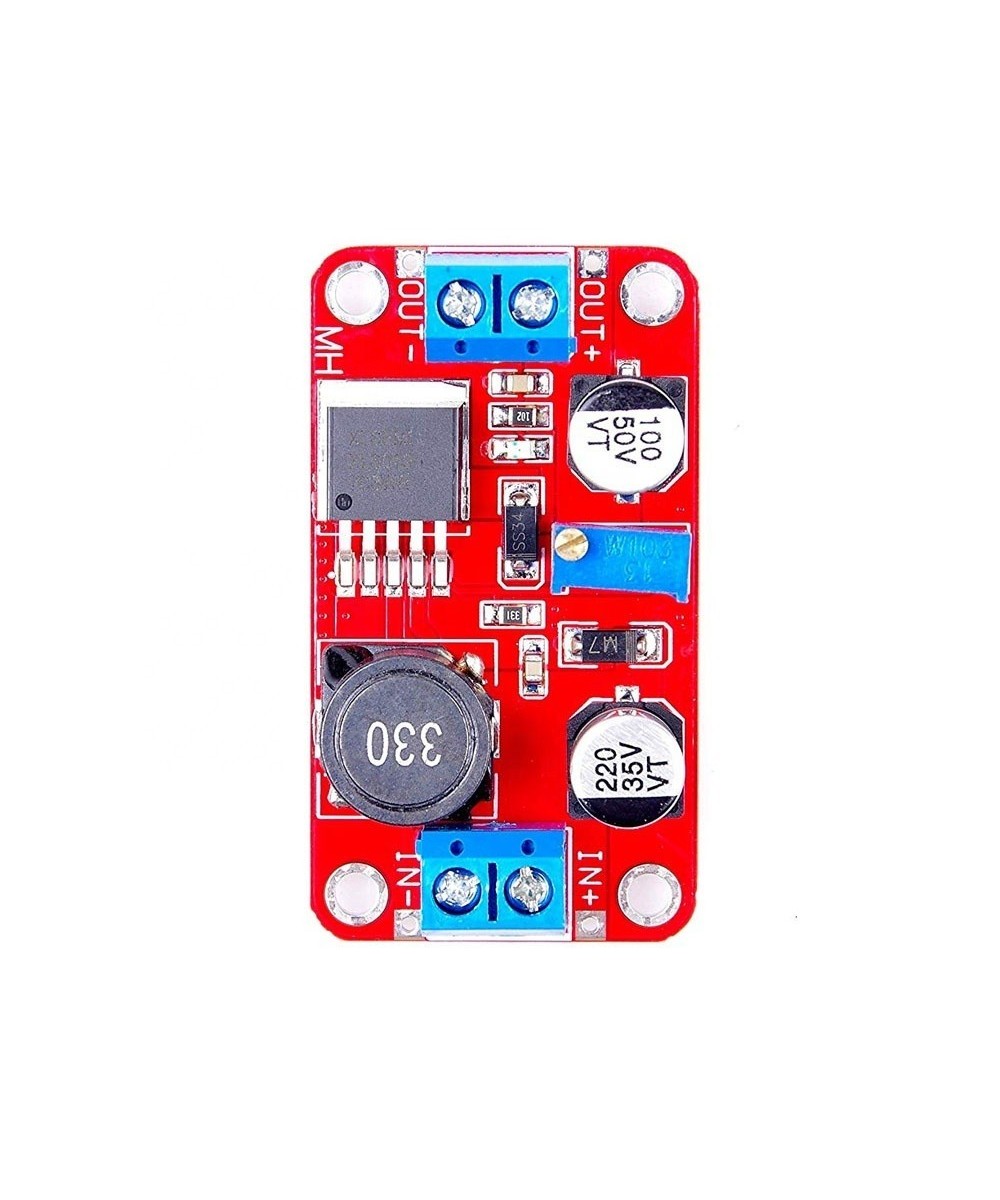

Estabilizador / Regulador Ascendente de voltaje DC-DC XL6019 DC-DC de 3-35V a 5-40V 5A

Descripción:

Convertidor de fuente de alimentación de refuerzo elevador ajustable XL6019 DC-DC 100% de alta calidad

IN + -> positivo; IN- -> negativo;

SALIDA + -> Positivo; OUT- -> Negativo

Voltaje de entrada: DC 3-35 V

Voltaje de salida: DC 5-40 V (ajustable)

Corriente de entrada: 5A (MAX)

Eficiencia de conversión: 94% (MAX)

La ondulación de salida: 100mv (MAX)

Frecuencia de conmutación: 220 kHz

Temperatura de trabajo: industrial (- 40 ° C a +85 ° C)

Regulación de voltaje: ± 0.5%

Regulación de carga: ± 0.5%

Tamaño: Aproximadamente 50 * 28 * 13 mm (L * W * H)

La entrada y la salida deben estar conectadas correctamente

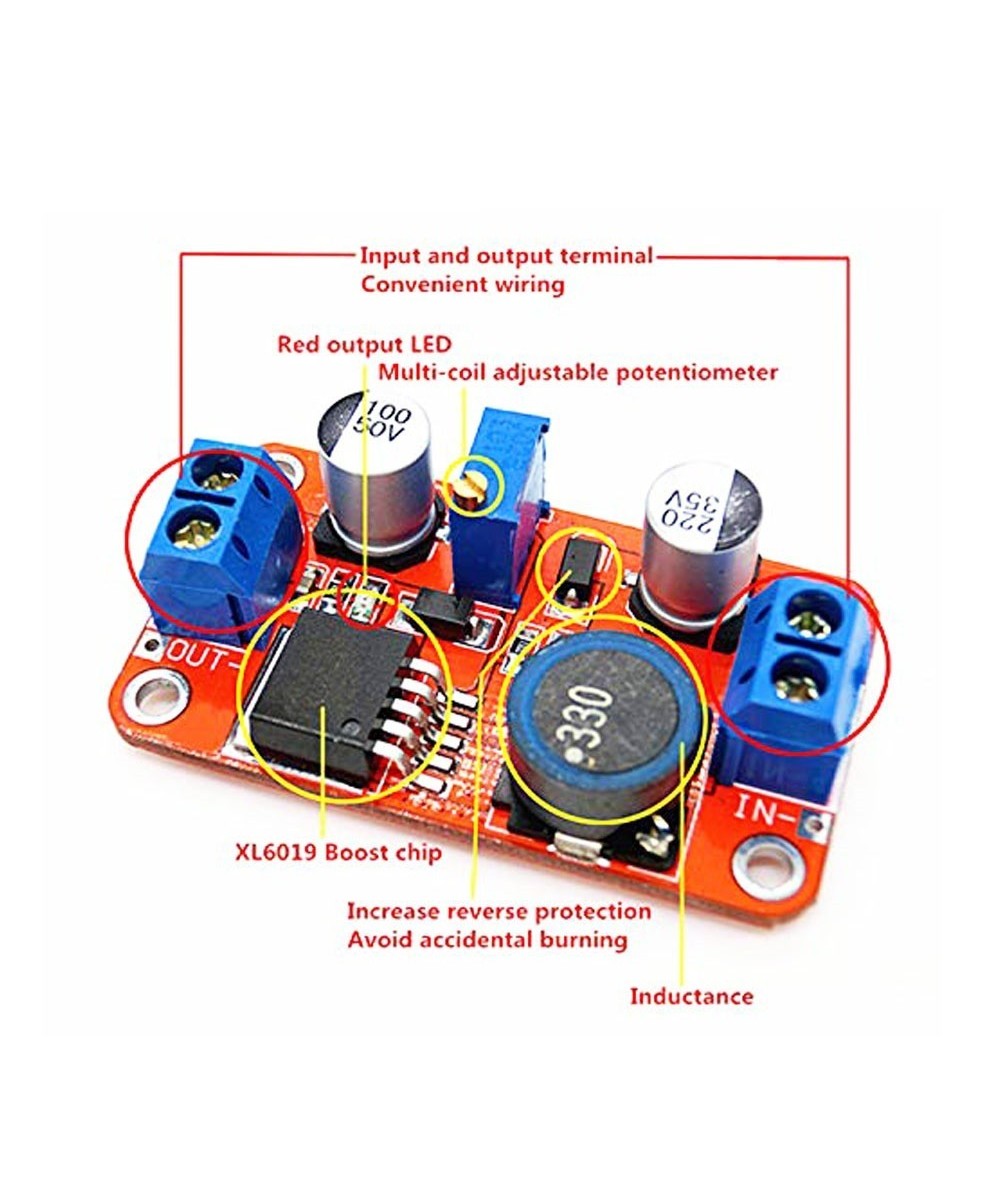

Topología de salida de voltaje constante convencional BOOST Soluciones totalmente integradas, MOSFET integrado, menos componentes externos, menor costo del sistema

protección contra sobrecalentamiento incorporada, circuito de protección contra sobrecorriente conjunto completo de confiabilidad, alta confiabilidad

Paquete estándar TO263-5L, adecuado para aplicaciones de impulso de 30W dentro.

 Instrucciones:

Energía (3-35V), luz indicadora de energía, el módulo funciona correctamente.

Ajuste la perilla del potenciómetro azul (impulso general en sentido antihorario, rotación en sentido horario) y con un multímetro para controlar que el voltaje de salida alcance el voltaje requerido

NOTA: Se recomienda el uso de muchas horas de trabajo actual en menos de 2.5M, mientras se agrega un disipador de calor a granel (salida de 10W arriba); Debido a que es un módulo de refuerzo, para garantizar un conjunto de salida estable, mantenga el diferencial mínimo de 1,5 V.

Incluye:

1 x Estabilizador/Regulador Ascendente DC-DC XL6019 DC-DC 3-35V a 5-40V 5A
