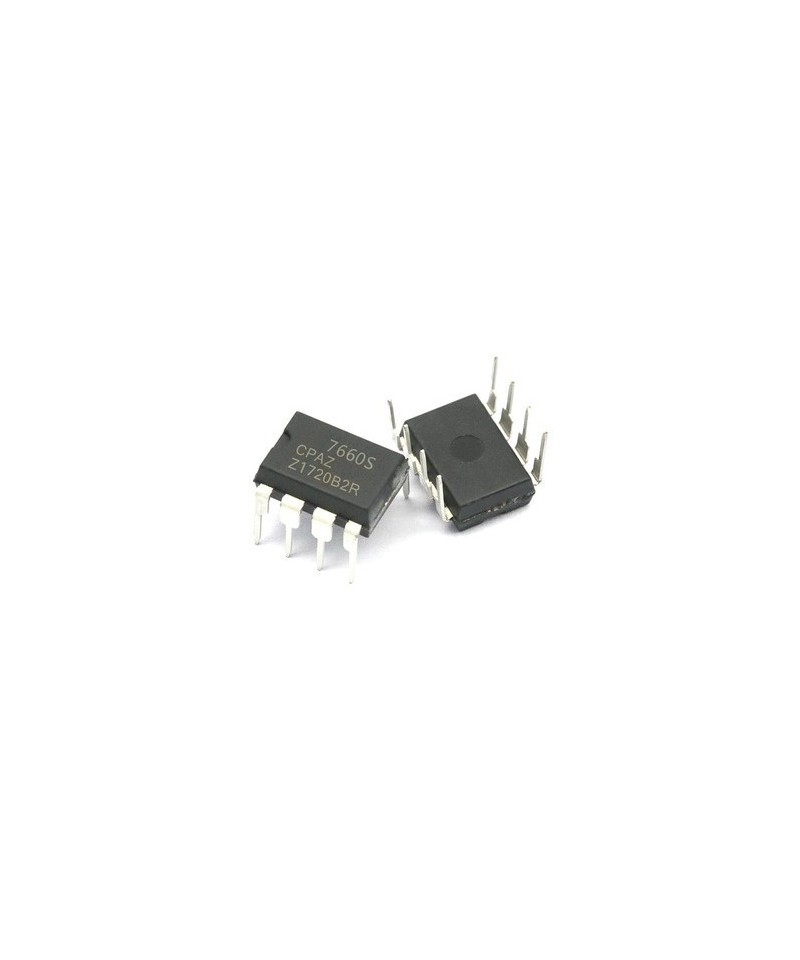

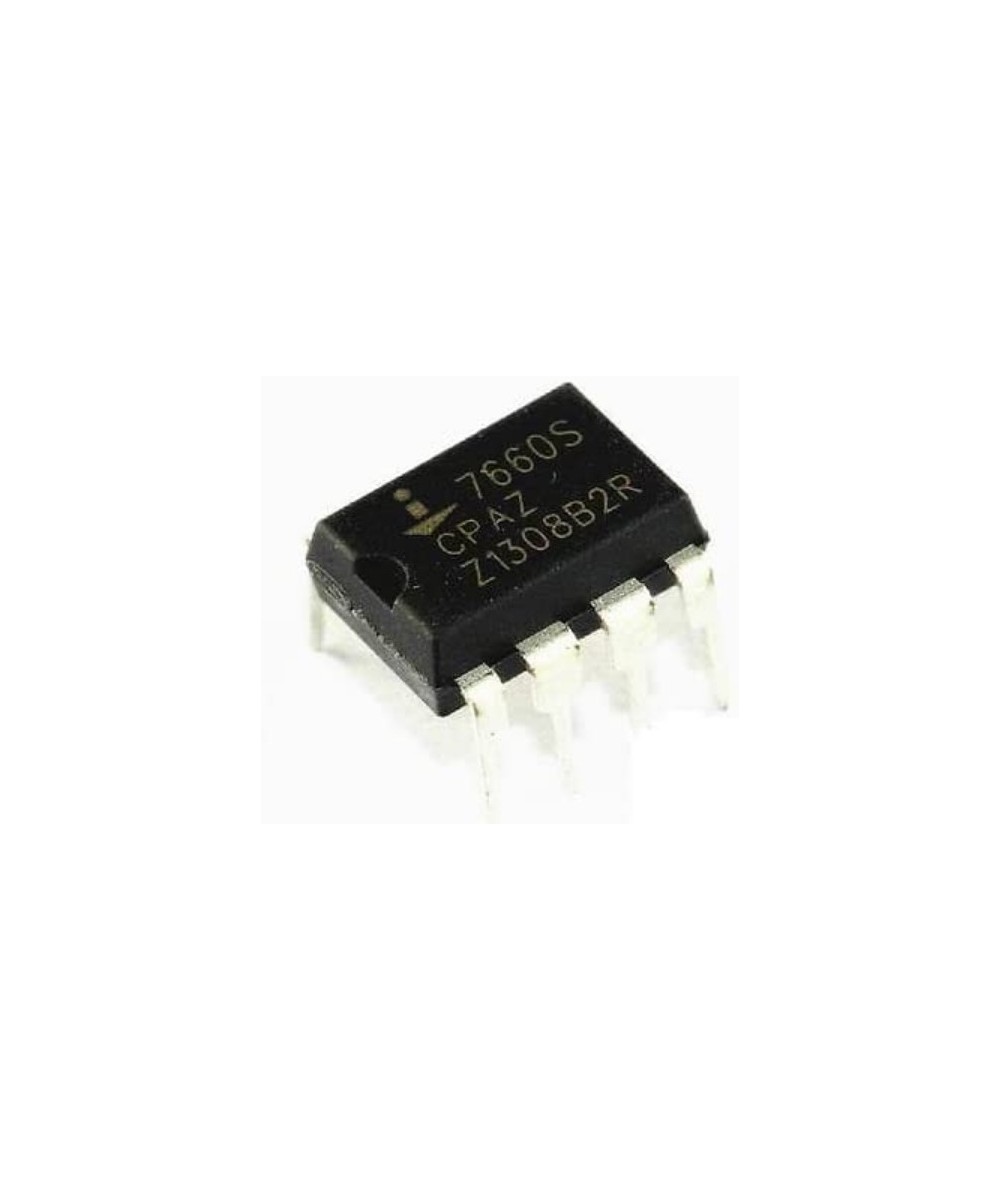

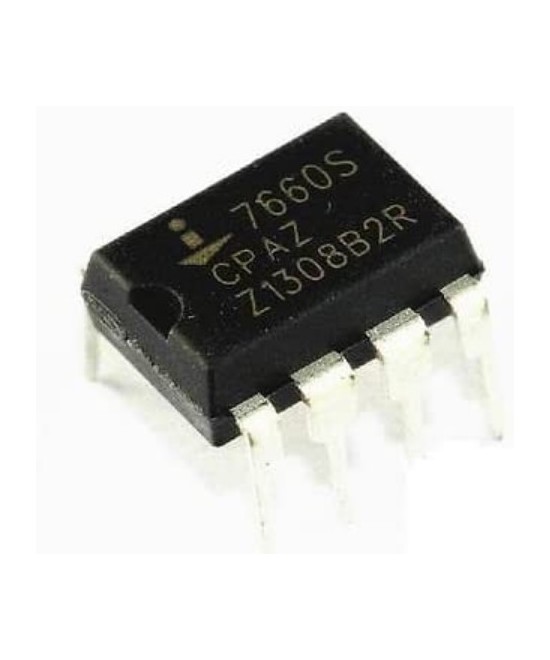

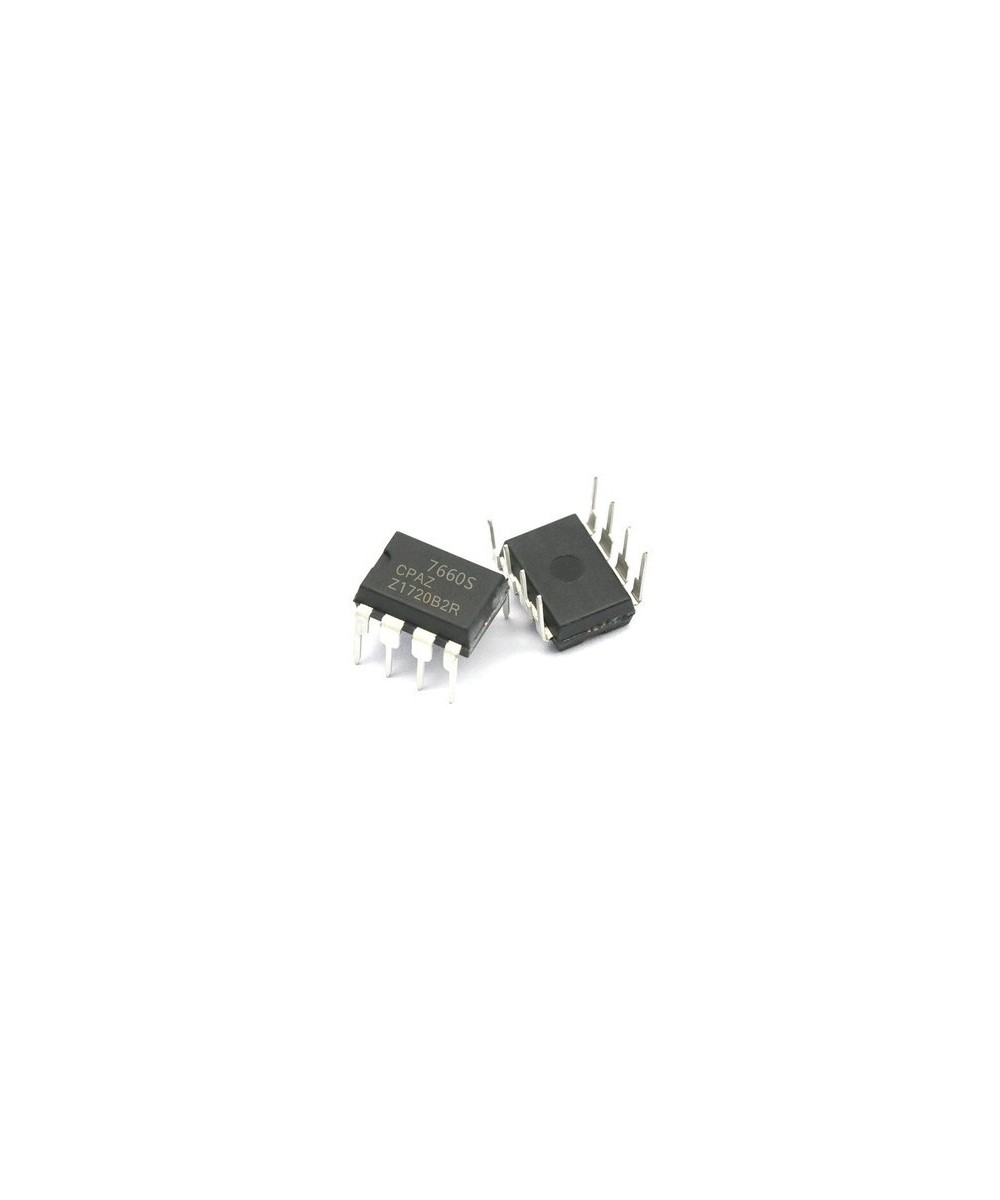

Convertidor de voltaje ICL7660SCPA (DIP)

Descripcion:

Convertidor de súper voltaje

El convertidor de supervoltaje ICL7660S es un monolítico IC de conversión de voltaje CMOS que garantiza una significativa ventajas de rendimiento sobre otros dispositivos similares.

Es un reemplazo directo para la oferta estándar de la industria ICL7660 un rango de voltaje de suministro operativo extendido hasta 12V, con menor corriente de suministro.

No se necesita un diodo externo para ICL7660S. Además, un pin de refuerzo de frecuencia se ha incorporado para permitir al usuario lograr un rendimiento más bajo impedancia a pesar de utilizar condensadores más pequeños.

Todos Las mejoras se destacan en las Especificaciones eléctricas.

Los parámetros críticos están garantizados en todo rangos de temperatura comerciales, industriales y militares.

El ICL7660S realiza la conversión de voltaje de suministro desde positivo a negativo para un rango de entrada de 1,5 V a 12 V, resultando en voltajes de salida complementarios de -1.5V a -12V.

Solo se necesitan 2 condensadores externos no críticos para el Cargue las funciones de la bomba y del depósito de carga.

El ICL7660S se puede conectar para funcionar como un duplicador de voltaje y genera hasta 22,8 V con una entrada de 12 V.

También se puede utilizar como un multiplicador de voltaje o divisor de voltaje.

El chip contiene un regulador de fuente de alimentación de CC en serie, RC oscilador, traductor de nivel de voltaje y cuatro potencias de salida Interruptores MOS.

El oscilador, cuando está descargado, oscila en un frecuencia nominal de 10 kHz para una tensión de alimentación de entrada de 5,0 V.

Esta frecuencia se puede reducir agregando un condensador externo al terminal "OSC", o el oscilador puede ser sobrepasado por un reloj externo.

El terminal "LV" puede estar conectado a GND para derivar el regulador en serie y mejorar el funcionamiento de bajo voltaje (LV). A Voltajes medios a altos (3,5 V a 12 V), el pin LV se deja flotante para evitar que el dispositivo se enganche.

Características:

• Corriente de suministro máxima más baja garantizada para todos Rangos de temperatura

• Amplio rango de voltaje de funcionamiento de 1,5 V a 12 V

• 100% probado a 3 V

• Sin diodo externo sobre temperatura y voltaje máximos Rango

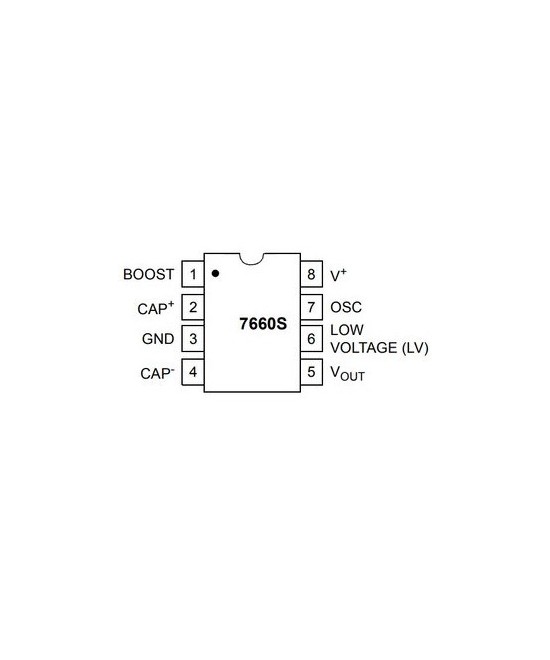

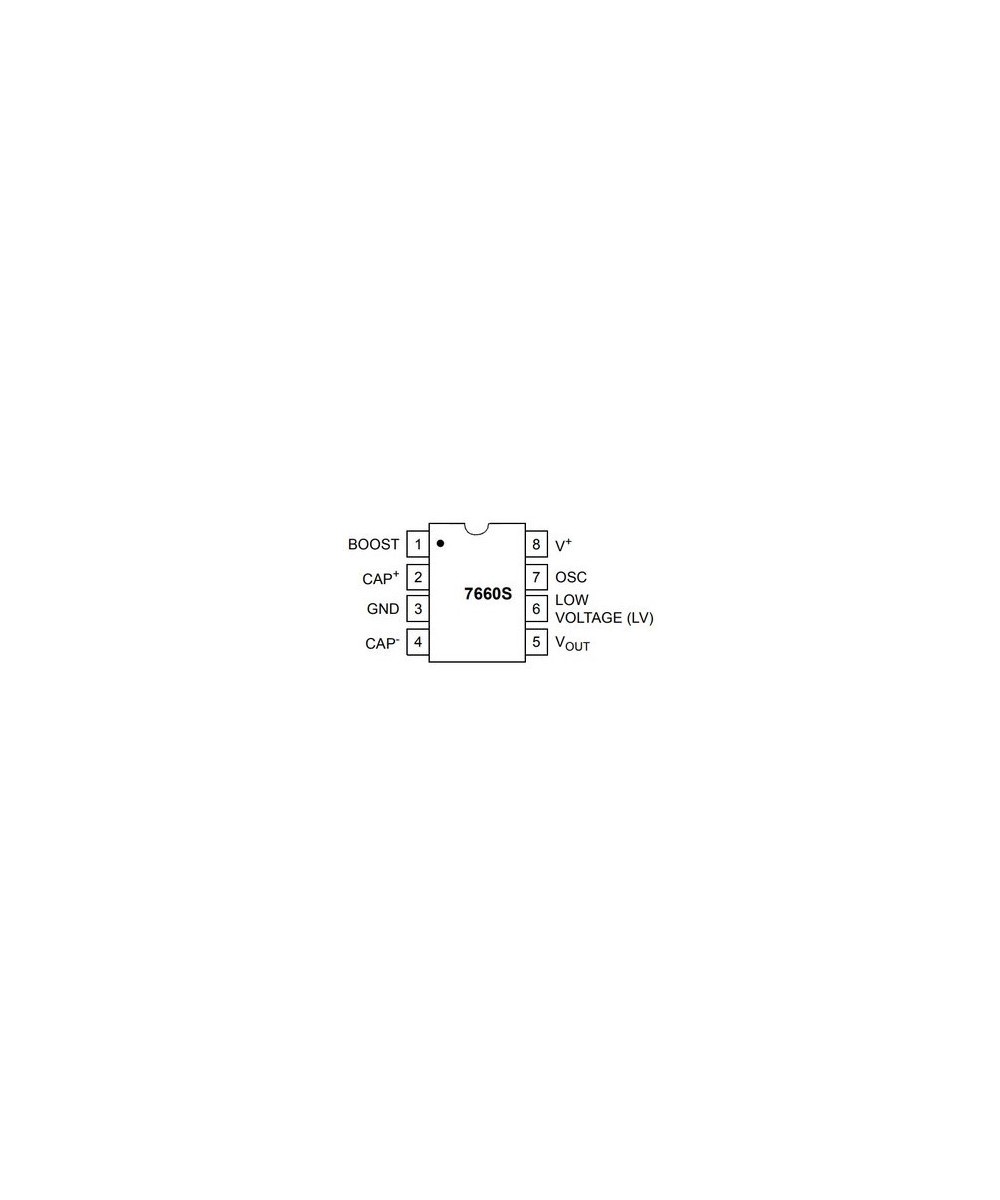

• Pin de impulso (Pin 1) para una frecuencia de conmutación más alta

• Eficiencia energética mínima garantizada del 96%

• Conversión de voltaje de circuito abierto mínimo mejorada Eficiencia del 99%

• Protección mejorada de bloqueo de SCR

• Conversión simple de suministro lógico de + 5V a suministros de ± 5V

• Multiplicación de voltaje simple VOUT = (-) nVIN

• Fácil de usar: solo requiere 2 no críticos externos Componentes pasivos

• Reemplazo directo mejorado para el estándar de la industria ICL7660 y otros dispositivos de segunda fuente

Aplicaciones:

• Conversión simple de suministros de + 5V a ± 5V

• Multiplicación de voltaje VOUT = ± nVIN

• Suministros negativos para sistemas de adquisición de datos y Instrumentación

• Fuentes de alimentación RS232

• Divisor de suministro, VOUT = ± VS / 2

Contenido:

1 x Convertidor de voltaje ICL7660S (DIP)
