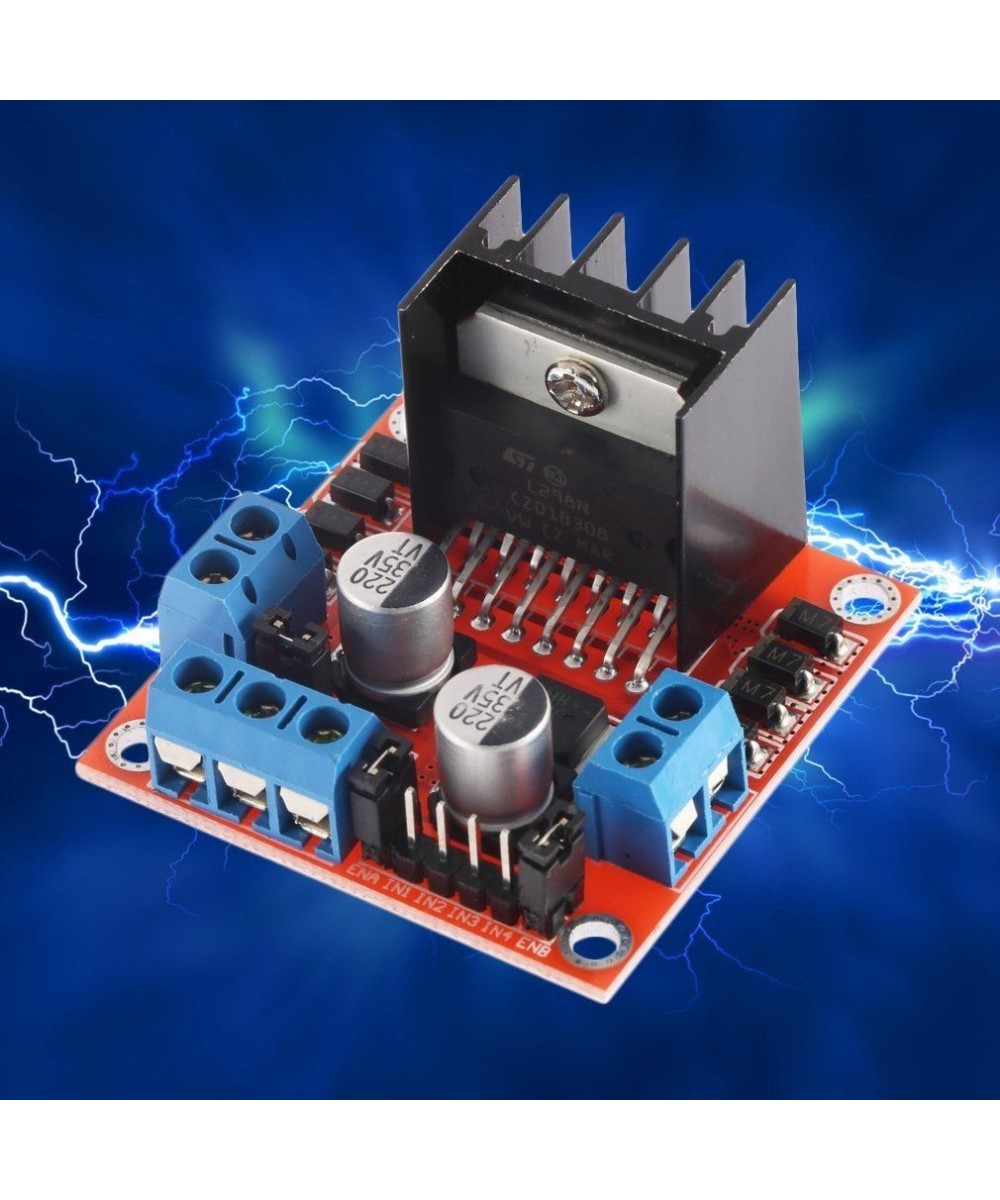

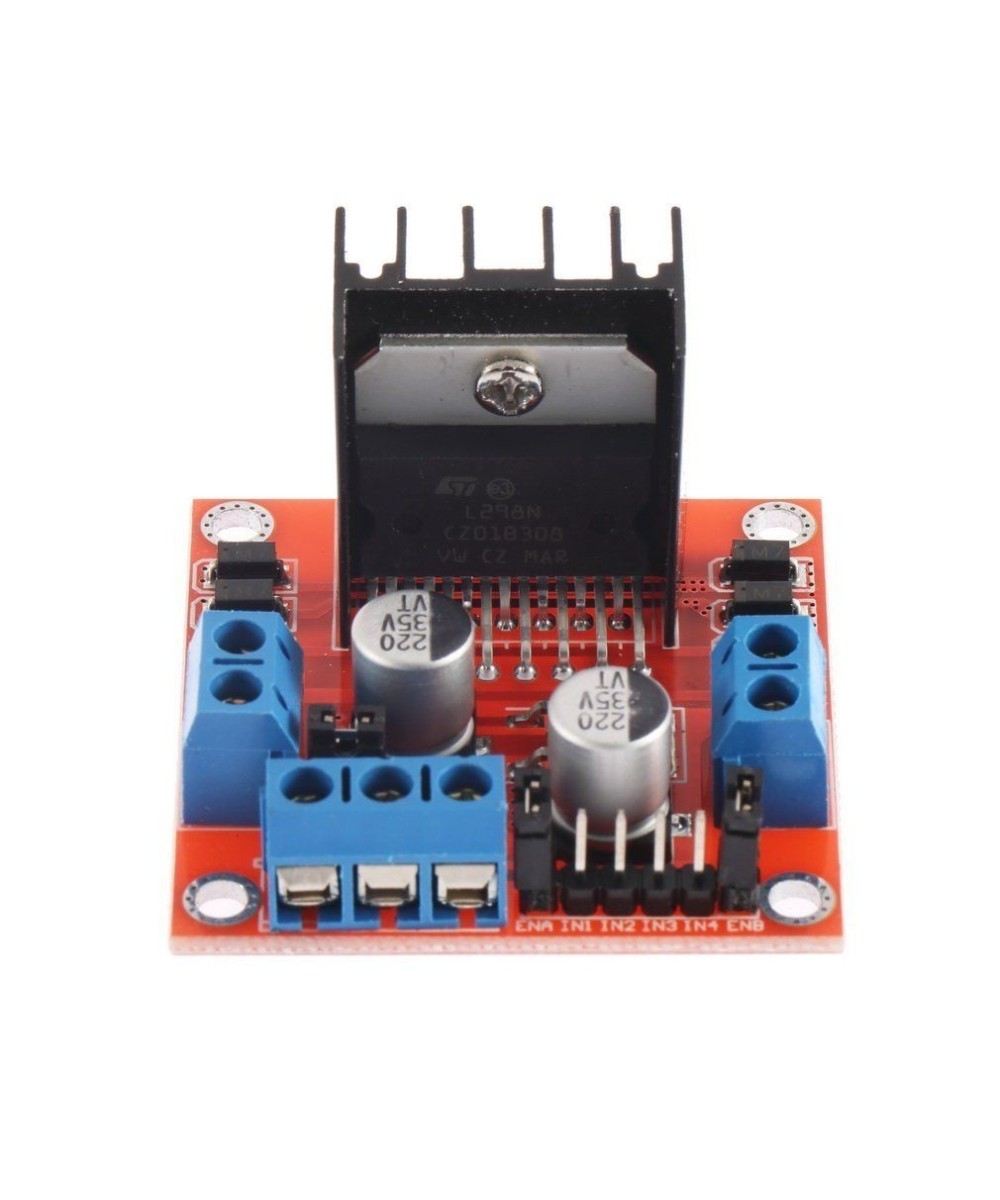

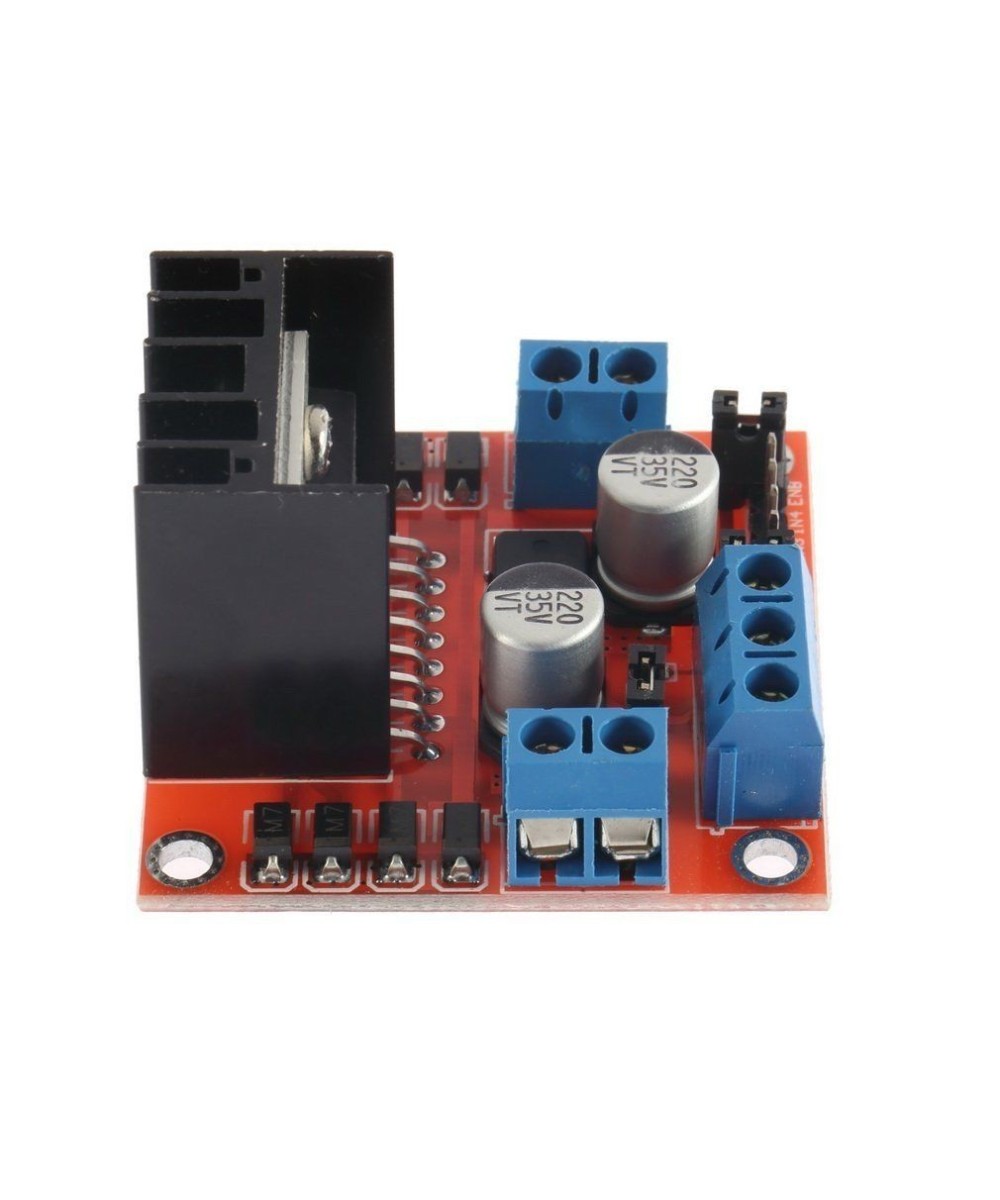

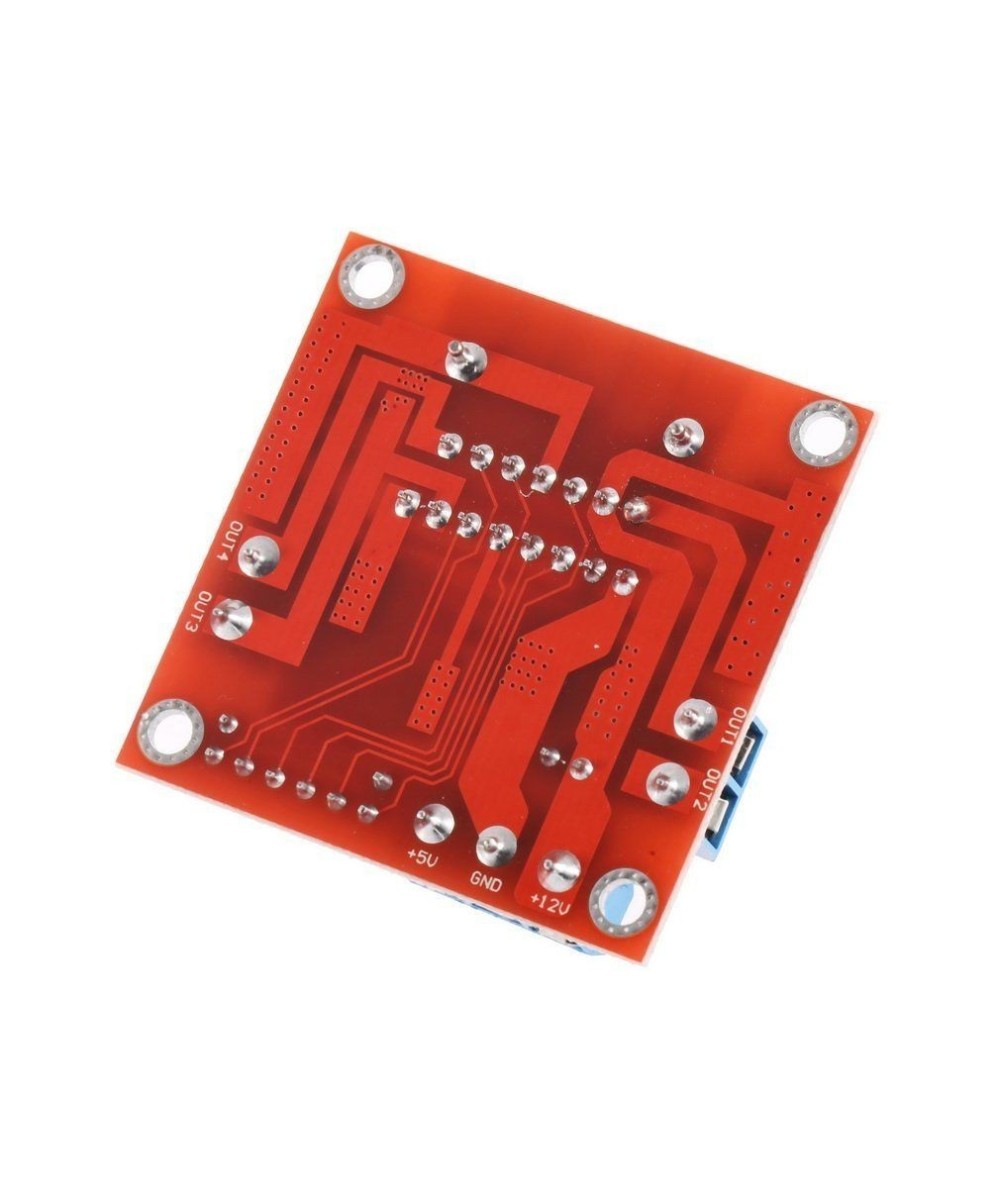

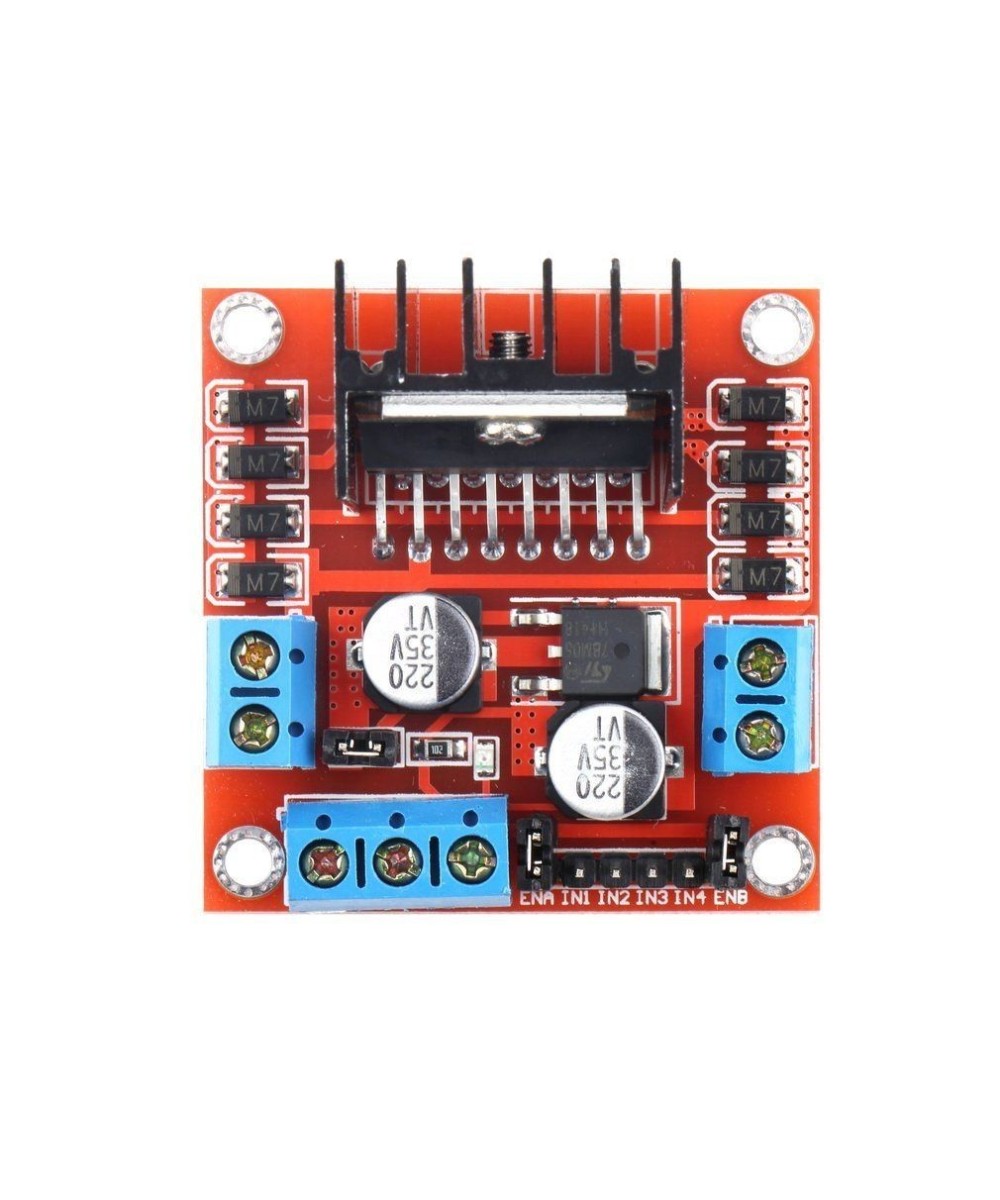

Modulo Puente H Doble L298N 2A

Descripcion:

El driver puente H L298N es el modulo más utilizado para manejar motores DC de hasta 2 amperios. El chip L298N internamente posee dos puentes H completos que permiten controlar 2 motores DC o un motor paso a paso bipolar/unipolar.

El módulo permite controlar el sentido y velocidad de giro de motores mediante señales TTL que se pueden obtener de microcontroladores y tarjetas de desarrollo como Arduino, Raspberry Pi o Launchpads de Texas Instruments. El control del sentido de giro se realiza mediante dos pines para cada motor, la velocidad de giro se puede regular haciendo uso de modulación por ancho de pulso (PWM por sus siglas en inglés).

Tiene integrado un regulador de voltaje LM7805 de 5V encargado de alimentar la parte lógica del L298N, el uso de este regulador se hace a través de un Jumper y se puede usar para alimentar la etapa de control.

Especificaciones:

- Chip: L298N

- Canales: 2 (soporta 2 motores DC o 1 motor PAP)

- Voltaje lógico: 5V

- Voltaje de potencia (V motor): 5V - 35V DC

- Consumo de corriente (lógico): 0 a 36mA

- Capacidad de corriente: 2A (picos de hasta 3A)

- Potencia máxima: 25W

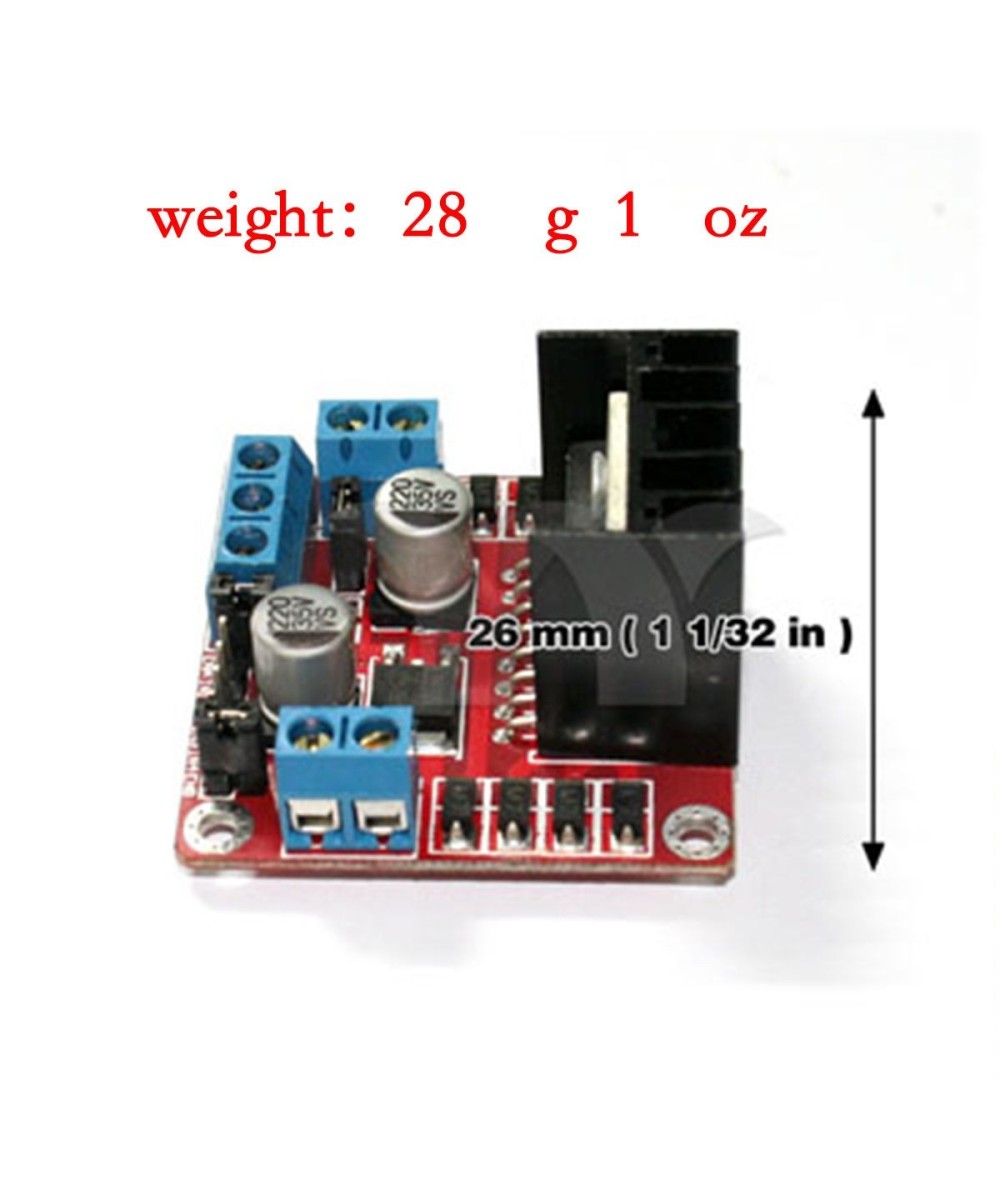

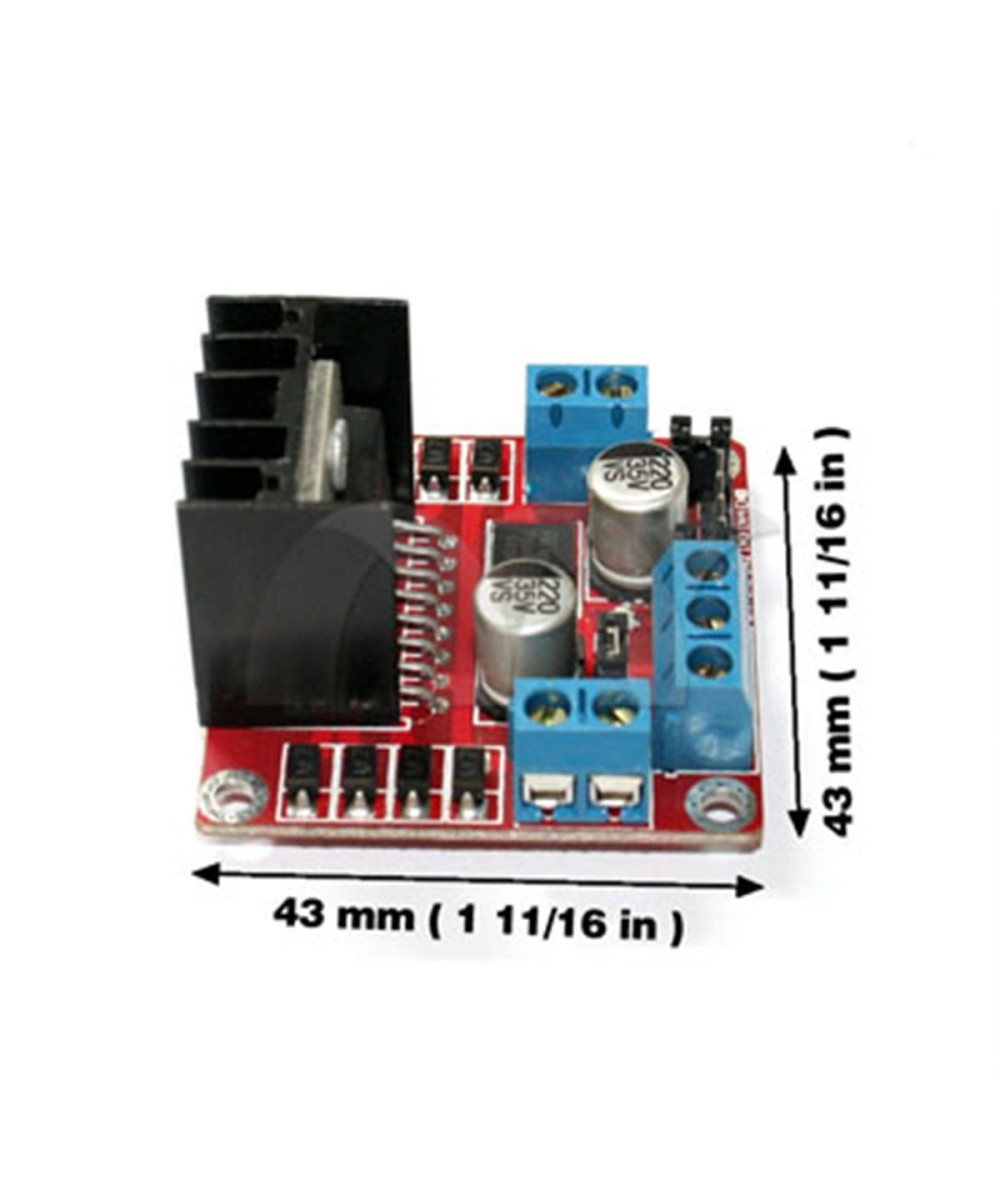

- Dimensiones: 43 * 43 * 27 mm

- Peso: 30g

Notas:

Voltaje de alimentación, mínimo de 5V. Posee dos entradas, una de 5V para controlar la parte lógica y otra para alimentar las salidas al motor, que pueden ser de 5V o más.

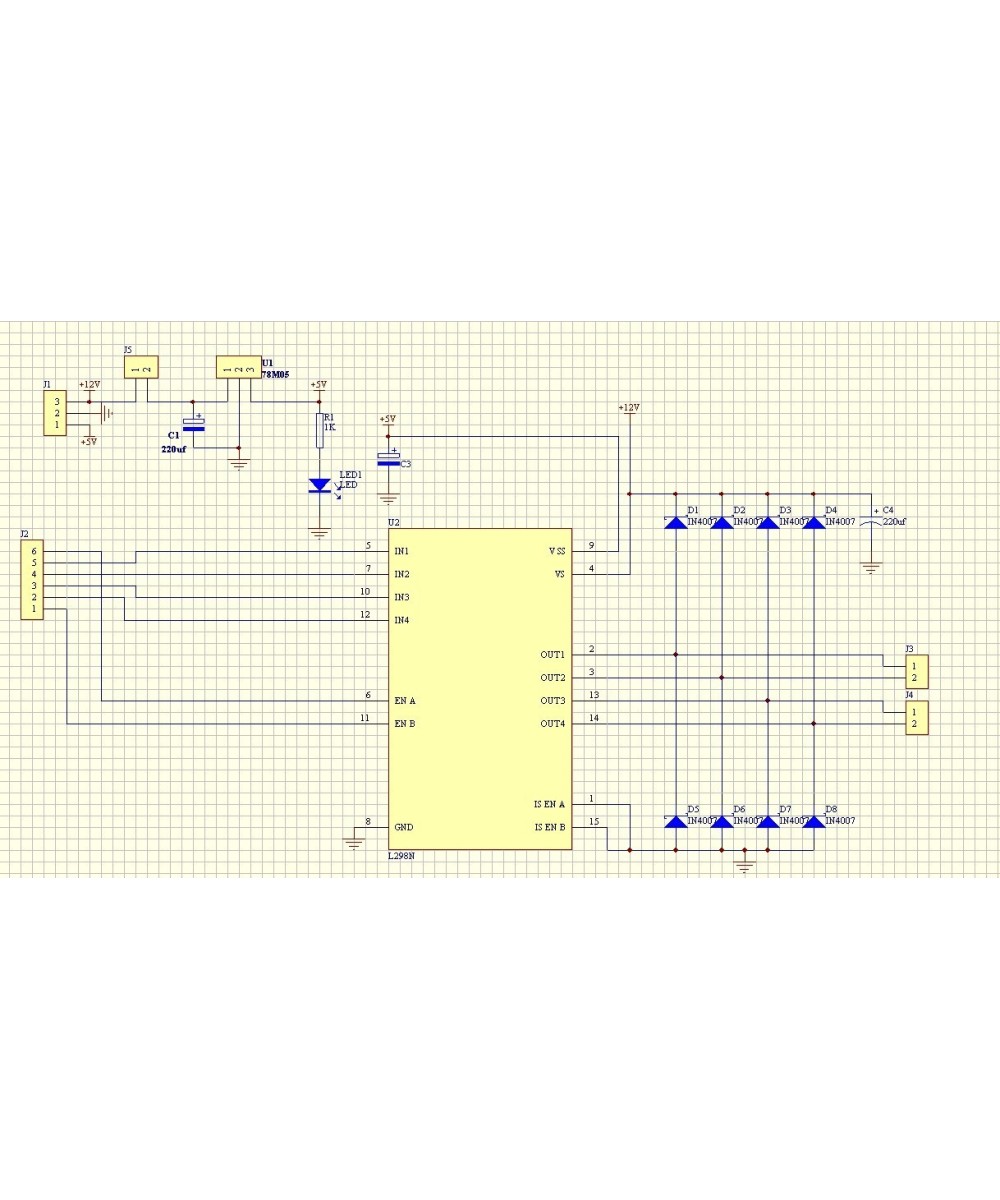

Posee un regulador de voltaje de 5V 78M05, para alimentar la etapa lógica del L298N, sin embargo, cuando la alimentación supera los 12V, se recomienda, utilizar una fuente de 5V externa como fuente de alimentación.

Admite entradas de señal PWM para el control de velocidad.

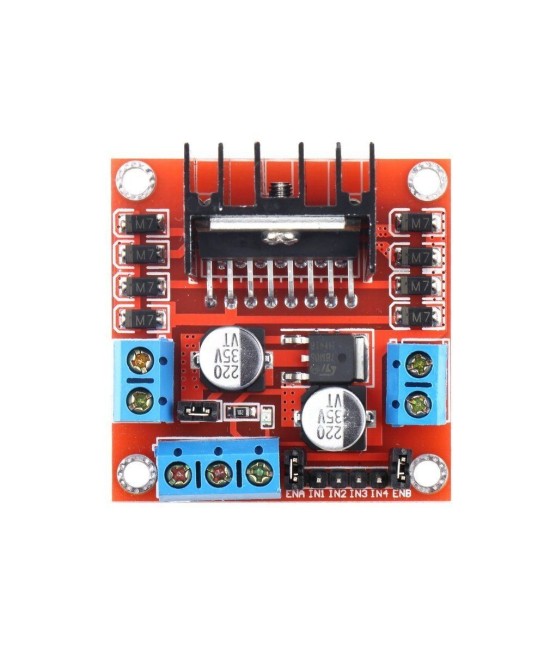

Posee 8 diodos de protección contra corriente inversas.

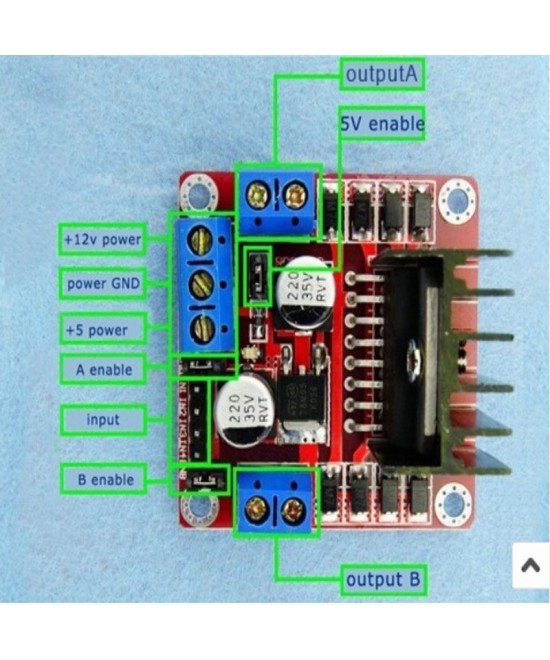

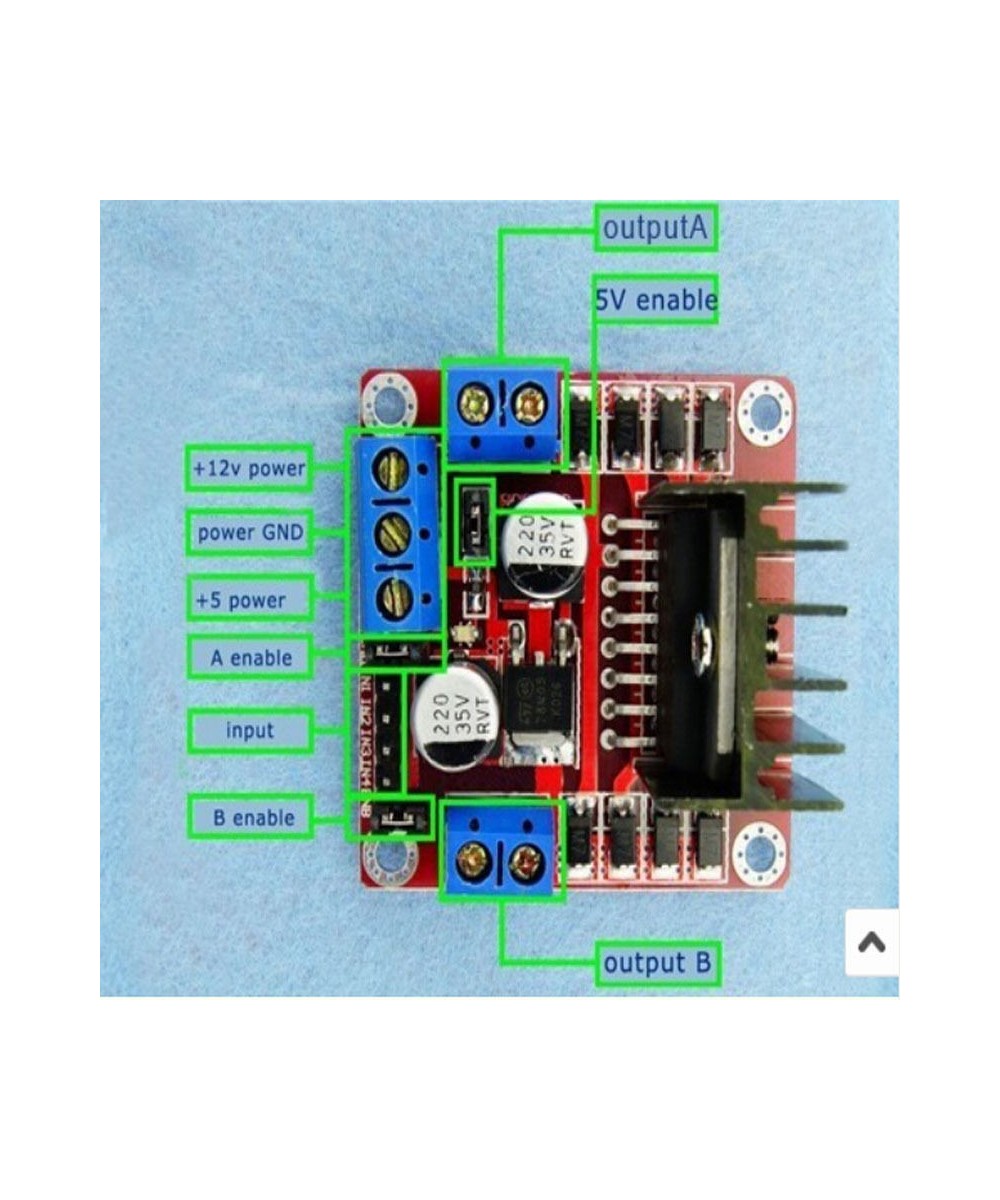

Conexión de alimentación:

Este módulo se puede alimentar de 2 maneras gracias al regulador integrado LM7805. Cuando el jumper de selección de 5V se encuentra activo, el módulo permite una alimentación de entre 6V a 12V DC. Como el regulador se encuentra activo, la bornera marcado como +5V tendrá un voltaje de salida de 5V DC. Este voltaje se puede usar para alimentar la parte de control del módulo ya sea un microcontrolador o un Arduino, pero recomendamos que el consumo no sea mayor a 500mA.

Cuando el jumper de selección de 5V se encuentra inactivo, el módulo permite una alimentación de entre 12V a 35V DC. Como el regulador de 5 voltios no está funcionando, tendremos que conectar la bornera de +5V a una fuente de 5V para alimentar la parte lógica del L298N, podemos usar como fuente la salida de 5 voltios de nuestro Arduino.

Enlaces de interés:

Librería Arduino Ardumotor

Librería Arduino: L29X

Librería Arduino: MotorShield

Contenido:

1 x Modulo Puente H Doble L298N
